Tylny Most w Traktorze: Budowa, Zasada Działania i Diagnostyka

Most napędowy jest kluczowym elementem podwozia maszyny, odpowiedzialnym za przeniesienie napędu z wału na koła. Jego budowa sprawia, że jest fundamentem maszyny, bez którego jej przemieszczanie jest niemożliwe. Most napędowy, dostosowany do rodzaju pojazdu, w jakim występuje, odpowiada za przenoszenie momentu obrotowego na koła. Działa dzięki podzespołom układu napędowego, które przenoszą moc na koła, a przekładnie umożliwiają poruszanie się maszyny. Budowa mostu napędowego jest zróżnicowana w zależności od zastosowania, składając się przeważnie z wielu podzespołów, które umożliwiają wykonywanie pracy. Podstawowym elementem jest obudowa, będąca składową wszystkich części, chroniąca maszynę przed zanieczyszczeniami i dostępem do wody.

Rodzaje Mostów Napędowych

Wyróżnia się dwa podstawowe rodzaje mostów napędowych, których konstrukcja i sposób działania są ściśle związane z przeznaczeniem pojazdu. Rodzaje mostów napędowych odgrywają kluczową rolę w zapewnieniu efektywnego przekazywania mocy i ciągłości pracy. Stanowią centralny element, który umożliwia maszynom poruszanie się, wykonywanie prac i spełnianie swoich funkcji. Każdy rodzaj ma swoje zalety i ograniczenia, wpływające na zdolności maszyny w różnych warunkach i terenach.

Sztywne Mosty Napędowe

Klasyczne mosty napędowe, czyli sztywne osie, występują w pojazdach użytkowych, choć można je spotkać także w autach terenowych. Sztywny most stanowi część zawieszenia zależnego kół, co oznacza, że położenie jednego koła (lewego lub prawego) istotnie wpływa na położenie koła drugiego. Dzieje się tak, ponieważ są one połączone ze sobą na sztywno lub w sposób ograniczający ich wzajemne ruchy. Sztywny most napędowy za pośrednictwem znajdujących się w nim półosi przekazuje napęd na koła poprzez dyferencjał. W jego przypadku wszystkie elementy odpowiedzialne za przekazanie momentu obrotowego na koła znajdują się w jednej obudowie. Jest to rozwiązanie obecnie stosowane w samochodach terenowych, dostawczych oraz ciężarowych.

Sztywny most a most z niezależnym zawieszeniem

W przypadku mostu sztywnego koła nie zmieniają położenia wobec osi, która jest zawieszona za pomocą resorów piórowych lub śrubowych. W przypadku tych drugich niezbędne jest zastosowanie m.in. drążka Panharda czy wahaczy wzdłużnych.

Mosty Napędowe z Niezależnym Zawieszeniem

Mosty napędowe z niezależnym zawieszeniem spotyka się głównie w nowoczesnych autach tylnonapędowych. Most z niezależnym zawieszeniem różni się przede wszystkim tym, że półosie napędowe nie znajdują się we wspólnej obudowie rurowej. Tutaj połączone są z mechanizmem różnicowym za pomocą przegubów, dzięki czemu przy wybieraniu nierówności mogą poruszać się niezależnie od siebie. Most napędowy został tutaj zawieszony przy pomocy wahaczy wzdłużnych, ukośnych lub poprzecznych. W przeciwieństwie do sztywnej osi, w tym przypadku stosuje się nie resory piórowe, a kolumnę resorującą.

Mosty Portalowe

Rodzaj konstrukcji mostu portalowego charakteryzuje się tym, że oś napędowa nie znajduje się w jednej linii z osią obrotu kół, lecz jest umieszczona wyżej lub niżej - zależnie od zastosowania. Może ona zapewniać zmianę przełożenia. Charakteryzuje się łamanym wykonaniem pochwy, która w części centralnej zawiera najczęściej asymetrycznie umieszczoną przekładnię główną i mechanizm różnicowy oraz dwie półosie o nierównej długości. Pochwa z dwóch stron posiada przykręcane śrubami dodatkowe korpusy zawierające walcowe przekładnie boczne. Pochwa takiego mostu wykonana jest w postaci odlewu, charakteryzującego się wysoką sztywnością i wytrzymałością. Osie portalowe są stosowane nie tylko w pojazdach off-road.

Funkcje i Budowa Mostu Napędowego

Funkcje Mostu Napędowego

Most napędowy w typowym samochodzie osobowym, a także w traktorach i maszynach budowlanych, spełnia następujące zadania:

• Przenosi moment obrotowy z wału napędowego w stronę kół.
• Odpowiada za zmianę wielkości momentu obrotowego.
• Pozwala na osadzenie kół oraz elementów układu hamulcowego.
• Może przenosić siły pionowe, wynikające z ciężaru pojazdu i ładunku.
• Przyczynia się do redukowania sił bocznych, wzdłużnych i momentów skręcających.

Z czego składa się most napędowy?

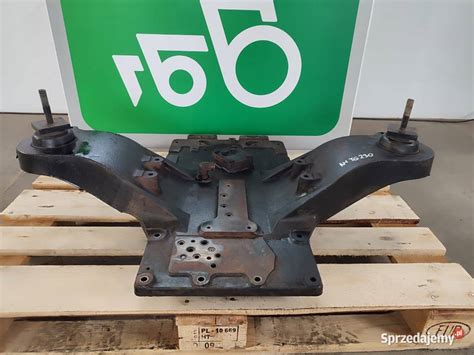

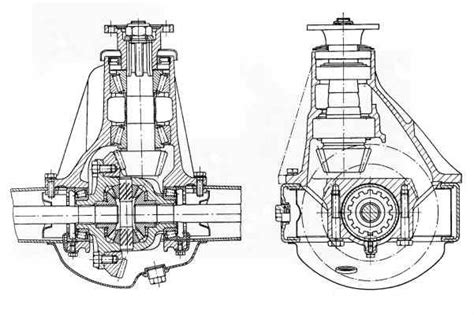

Budowa mostu napędowego, niezależnie od samochodu czy maszyny, jest bardzo zbliżona. Typowy most napędowy składa się z:

• Przekładni głównej - służy do zmiany kierunku napędu ze wzdłużnego na poprzeczny i zwiększeniu momentu obrotowego, przekazywanego na koła.
• Mechanizmu różnicowego (umieszczonego we wspólnej obudowie z przekładnią główną).
• Półosi - w zależności od typu zawieszenia i przeznaczenia samochodu, są zamknięte w sztywnej rurze lub połączone z mechanizmem różnicowym za pomocą przegubów. Dotyczy to samochodów z niezależnym układem zawieszenia.
• Obudowy - jest składową wszystkich części, chroni maszynę przed zanieczyszczeniami i dostępem do wody.

Szczegółowa Budowa i Działanie Mostu Napędowego w Maszynach Budowlanych i Traktorach

Most napędowy w koparko-ładowarce JCB 3CX czy CAT 428 to jeden z najbardziej skomplikowanych i najciężej pracujących podzespołów. To zaawansowany system mechaniczny, który musi jednocześnie pełnić trzy kluczowe funkcje: dźwigać cały ciężar tylnej części maszyny wraz z ramieniem koparkowym, przenosić potężny moment obrotowy ze skrzyni biegów na koła oraz (w przypadku mostu skrętnego) umożliwiać skręcanie.

Przekładnia Główna

Most napędowy składa się z centralnej obudowy (tzw. „główki”) oraz dwóch bocznych „pochw”, w których obracają się półosie. W centralnej części mostu ("główce") dzieje się cała magia rozdziału napędu. Napęd z wału napędowego trafia na wałek ataku (małe koło zębate o stożkowym, hipoidalnym kształcie). Wałek ten obraca znacznie większe koło talerzowe, zmieniając kierunek napędu o 90 stopni i dokonując pierwszej, dużej redukcji prędkości obrotowej (a tym samym zwiększenia momentu obrotowego).

Mechanizm Różnicowy (Dyferencjał)

Koło talerzowe nie jest połączone bezpośrednio z półosiami, ale z koszem mechanizmu różnicowego. Zadaniem mechanizmu różnicowego jest kompensacja różnicy prędkości obrotowej półosi napędowych. Inaczej mówiąc, rozdziela on moment obrotowy pomiędzy koła, aby zapobiec naprężeniom w układzie przeniesienia napędu. Występują one przede wszystkim podczas pokonywania zakrętów czy też jazdy po nierównym terenie. Mechanizm różnicowy koordynuje obracanie się kół maszyny, szczególnie podczas skręcania.

Działanie mechanizmu różnicowego

Wewnątrz kosza (obudowy) znajdują się małe koła zębate, tzw. satelity. Rozdzielają one moment obrotowy na dwa koła koronowe, z których każde jest połączone z jedną półosią. Zwyczajny, otwarty mechanizm różnicowy w taki sposób rozdziela moment obrotowy, aby jego identyczna wartość trafiała do obu kół. Problem z dyferencjałem polega na tym, że moment obrotowy zawsze ucieka tam, gdzie ma lżej. Jeśli jedno koło (np. lewe) wpadnie w głębokie błoto i straci przyczepność, cały moment obrotowy zostanie na nie przeniesiony. Będzie się ono bezradnie kręcić, podczas gdy prawe koło, stojące na twardym gruncie, pozostanie w miejscu. Maszyna utknie.

Blokada mechanizmu różnicowego

Rozwiązaniem tego problemu jest blokada mechanizmu różnicowego. Blokada 100%, uruchamiana przez operatora (pedał lub przycisk), mechanicznie "spina" oba koła koronowe, sprawiając, że obracają się z identyczną prędkością. Istnieją również mechanizmy o ograniczonym poślizgu (LSD), które działają automatycznie. Mechanizmy LSD z tarczkami ciernymi wymagają specjalnego oleju, który zawiera modyfikatory tarcia.

Półosie Napędowe

Po tym, jak mechanizm różnicowy rozdzielił napęd na lewą i prawą stronę, moc musi zostać przeniesiona do samych kół. Półosie to długie, stalowe wały biegnące wewnątrz pochw mostu. Ich zadaniem jest przeniesienie napędu (wysokiej prędkości obrotowej, ale jeszcze stosunkowo niskiego momentu) z kół koronowych dyferencjału na zewnątrz, do mechanizmu zwolnicy planetarnej w piaście. W Ursusie C-360 półosie pełnią rolę łączników między mechanizmem różnicowym a zwolnicami. Są poddawane ogromnym siłom skręcającym, dlatego ich stan techniczny, a szczególnie stan wieloklinów łączących się z kołami koronowymi, jest kluczowy dla bezawaryjnej pracy napędu.

Zwolnice Planetarne (Przekładnia Planetarna)

Zwolnice są kluczowym elementem mostu napędowego w ciężkiej maszynie. Inżynierowie przenieśli ostatni etap redukcji prędkości (i zwielokrotnienia siły) na sam koniec układu - do piasty koła. W C-360 zwolnice to przekładnie końcowe typu walcowego o uzębieniu prostym, umieszczone w osobnych obudowach przy kołach. Ich zadaniem jest ostateczne zwiększenie momentu obrotowego oraz redukcja prędkości obrotowej kół względem wałków napędowych. Składają się z koła zębatego małego oraz dużego koła zębatego osadzonego na piaście koła. Ze względu na swoją konstrukcję, zwolnice są specyficznym elementem, który w przypadku zużycia generuje charakterystyczne wycie.

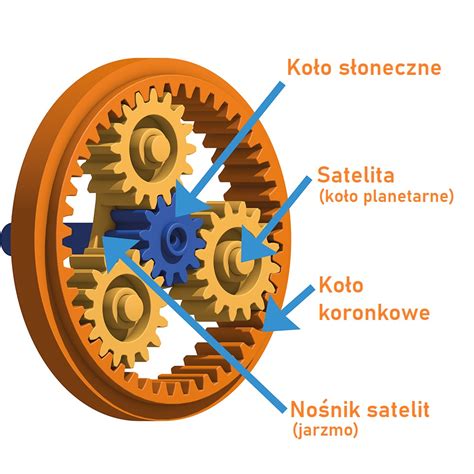

Działanie zwolnicy planetarnej

1. Półoś (przenosząca dużą prędkość, mały moment) jest połączona z małym kołem zębatym w piaście, zwanym kołem słonecznym (słoneczkiem).
2. Koło słoneczne obraca kilka mniejszych kół zębatych - satelitów.
3. Satelity te toczą się po wewnętrznym uzębieniu koła koronowego (pierścienia), które jest na stałe przymocowane do obudowy mostu.
4. Satelity są osadzone w masywnym jarzmie (nośniku), które jest połączone bezpośrednio z piastą koła.

Efekt: Półoś obraca "słoneczko" szybko, ale bez dużej siły. Przekładnia planetarna zamienia tę szybką rotację na bardzo wolny, ale potężny obrót jarzma (a więc i koła).

Tylny Most w Ciągniku Ursus C-360

Tylny most w ciągniku Ursus C-360 to jeden z najbardziej obciążonych podzespołów całego układu napędowego. Jako zespół przekładni i mechanizmów przenoszących moment obrotowy na koła jezdne, decyduje on o sile uciągu oraz sprawności maszyny w trudnych warunkach polowych. Konstrukcja tylnego mostu w Ursusie C-360 opiera się na żeliwnym korpusie, który pełni jednocześnie rolę elementu nośnego ciągnika.

Budowa Tylnego Mostu Ursus C-360

Wewnątrz obudowy znajduje się przekładnia główna składająca się z koła talerzowego oraz wałka atakującego, które wspólnie tworzą przekładnię stożkową o uzębieniu łukowym typu Gleason. Jest to serce układu, które zmienia kierunek przeniesienia napędu o 90 stopni i przekazuje go dalej na mechanizm różnicowy.Mechanizm różnicowy w Ursusie C-360 składa się z obudowy, w której osadzone są cztery satelity oraz dwa koła koronowe. Charakterystyczną cechą tego modelu jest mechaniczna blokada mechanizmu różnicowego, załączana pedałem z prawego boku skrzyni przekładniowej, która wymusza sztywne połączenie obu kół przy utracie przyczepności.Zwolnice w C-360 to przekładnie końcowe typu walcowego o uzębieniu prostym, umieszczone w osobnych obudowach przy kołach. Ich zadaniem jest ostateczne zwiększenie momentu obrotowego oraz redukcja prędkości obrotowej kół względem wałków napędowych.Półosie w tym ciągniku pełnią rolę łączników między mechanizmem różnicowym a zwolnicami. W Ursusie C-360 mamy do czynienia z półosiami osadzonymi w pochwach mostu.

Działanie Tylnego Mostu w Ciągniku Ursus

Działanie tylnego mostu rozpoczyna się w momencie przekazania napędu ze skrzyni biegów na wałek atakujący. Wałek ten zazębia się z kołem talerzowym, wprawiając w ruch kosz mechanizmu różnicowego. Dzięki pracy satelitów, moment obrotowy jest rozdzielany na dwie półosie, które przekazują energię do zwolnic. Dopiero tam, poprzez dodatkowe przełożenie, napęd trafia bezpośrednio na piasty kół tylnych. Cały system pracuje w kąpieli olejowej, która zapewnia smarowanie kół zębatych oraz łożysk, minimalizując tarcie i odprowadzając ciepło powstające podczas pracy.

Awarie Mostu Napędowego i Ich Diagnostyka

Most napędowy w czasie użytkowania podlega dużym obciążeniom. Mimo że jest on zbudowany, aby zapewnić jak najdłuższą żywotność, jak wszystkie elementy maszyny, zużywa się z kolejnymi pokonanymi kilometrami. Najczęstsze uszkodzenia mostów napędowych mogą mieć różne przyczyny, ale nierzadko wynikają z nadmiernej eksploatacji, zużycia i niewłaściwej konserwacji. Awaria któregokolwiek z jego wewnętrznych komponentów - czy to mechanizmu różnicowego, czy zwolnicy planetarnej - jest kosztowna i unieruchamia maszynę.

Najczęstsze objawy zużycia mostu napędowego

• Hałas z tylnego mostu podczas jazdy: Nadmierny hałas to najczęstszy sygnał alarmowy. Wycie nasilające się wraz z prędkością zazwyczaj świadczy o zużyciu łożysk tocznych lub niewłaściwym luzie międzyzębnym na przekładni głównej. Z kolei „stukanie” dochodzące z okolic tylnej osi może sugerować wykruszenie zębów na kole talerzowym lub ataku.
• Luzy w napędzie i szarpanie podczas jazdy: Wyczuwalne luzy, objawiające się szarpaniem podczas ruszania lub zmiany obciążenia, często wynikają z wytarcia podkładek dystansowych w mechanizmie różnicowym lub luzów na wieloklinach półosi.
• Wycieki oleju: Nieszczelności najczęściej pojawiają się na uszczelniaczach zwolnic oraz przy pochwach mostu. Ubytek oleju jest krytyczny, ponieważ praca „na sucho” doprowadza do błyskawicznego przegrzania i zatarcia kół zębatych oraz łożysk, co drastycznie podnosi koszty remontu.
• Problemy z mechanizmem różnicowym: Głośne, metaliczne stuki i zgrzyty podczas skręcania. Problemy z załączeniem blokady lub jej "trzymanie" na zakrętach. Najgroźniejszą awarią jest pęknięcie sworznia satelitów lub wyłamanie zębów samych satelitów.
• Awaria półosi: Najczęściej jest to gwałtowne obciążenie udarowe (np. gdy jedno koło buksuje w błocie i nagle łapie przyczepność na twardym gruncie).
• Problemy ze zwolnicami: Głośne, rytmiczne stukanie, chrobotanie lub zgrzytanie dochodzące z okolicy koła, nasilające się przy skręcaniu pod obciążeniem. Gwałtowny wzrost temperatury w piaście.

Diagnostyka problemów z tylnym mostem

Podstawowa diagnostyka polega na osłuchaniu pracy mostu pod różnym obciążeniem. Warto podnieść tył maszyny i sprawdzić luzy na kołach, co pozwoli wykluczyć awarię samych łożysk piast. Kolejnym krokiem jest kontrola wzrokowa oleju - obecność opiłków metalu w spuszczanym smarze jest jednoznacznym dowodem na niszczenie powierzchni zębów lub uszkodzenie koszyczków łożysk. Precyzyjne sprawdzenie luzu międzyzębnego przekładni głównej wymaga zdjęcia pokrywy górnej, co daje bezpośredni wgląd w stan zazębienia i pozwala ocenić ewentualne bicie koła talerzowego.

Naprawa i Serwisowanie Mostów Napędowych

Systematyczna naprawa mostu napędowego i regeneracja pozwoli uchronić się przed uszkodzeniami i przedłuży jego żywotność. Ważne są regularne kontrole, smarowanie i naprawy zgodne z zaleceniami producenta.

Proces naprawy

Pierwszym krokiem przy naprawie mostu napędowego jest zdemontowanie go z samochodu/maszyny. Następnie otwiera się most, pozbywa starego oleju i elementy mostu napędowego rozbiera na części pierwsze. W kolejnym etapie zostają one poddane analizie i w razie potrzeby zastąpione nowymi. Później most napędowy zostaje ponownie zmontowany, a przekładnia, napięcie łożysk i półosi - wyregulowane. Istotnym elementem jest zadbanie o dokładne uszczelnienie. Remont tylnego mostu wymaga precyzji, szczególnie przy ustawianiu styku kół zębatych przekładni głównej. Kluczowym elementem jest właściwe zdystansowanie wałka atakującego względem koła talerzowego za pomocą podkładek regulacyjnych. Podczas naprawy należy bezwzględnie wymienić wszystkie łożyska na produkty wysokiej jakości oraz sprawdzić stan osadzeń w korpusie. W przypadku wymiany koła talerzowego i wałka atakującego, należy pamiętać, że muszą one pochodzić z jednej pary produkcyjnej, aby zapewnić idealne dopasowanie zębów.

Regeneracja mostów napędowych

Regeneracja mostów napędowych jest popularną i opłacalną procedurą. Jej głównym celem jest przywrócenie sprawnego działania mostu przez wymianę uszkodzonych elementów, zastosowanie nowych uszczelnień, dokładne pasowanie luzów między elementami zębatymi, wymianę oleju czy też naprawę układów planetarnych. W wielu przypadkach, zwłaszcza gdy chodzi o starsze lub nietypowe maszyny, napotykamy na problem braku dostępnych części zamiennych. W takich sytuacjach niezbędne staje się dorabianie takich elementów jak koła, wałki, koła zębate czy łożyska.

Prawidłowa obsługa i konserwacja

Najważniejszą czynnością powinna być przede wszystkim regularna wymiana oleju. Ważną rutyną jest także okresowe sprawdzanie jego poziomu oraz szczelności połączeń. Bezwzględnie należy używać olejów wysokiej jakości o parametrach odpowiadających zaleceniom producenta. Eksperci radzą, aby wymianę oleju wykonywać co 40 tys. km lub co 2 lata w przypadku starszych konstrukcji. W nowych interwał został wydłużony do nawet 80-100 tys. km. Jeśli pomimo wymiany oleju na nowy, most nadal hałasuje, pomocna może być regulacja przekładni głównej. Polega ona przede wszystkim na przywróceniu właściwych napięć wstępnych łożysk. Poza tym, serwisant za pomocą podkładek regulacyjnych przywraca prawidłową współpracę kół zębatych. Pamiętaj też o ochronie układu hamulcowego dzięki filtrom i uszczelnieniom. Prawidłowo serwisowany tylny most to gwarancja, że maszyna poradzi sobie z najcięższymi pracami. Kluczem do sukcesu jest unikanie gwałtownych przeciążeń przy włączonej blokadzie oraz szybkie reagowanie na wszelkie zmiany w kulturze pracy napędu.

FAQ - Często Zadawane Pytania

Dlaczego most wyje?

Oto dlaczego most napędowy może wyć:

• Przez nadmierne zużycie współpracujących ze sobą powierzchni zębów koła talerzowego i wałka atakującego.
• Nieprawidłowe wzajemne ustawienie koła talerzowego i wałka atakującego.
• Nadmierne zużycie łożysk.
• Zbyt niski poziom oleju.
• Nieprawidłowo dobrany olej.

Jak wyciszyć most napędowy?

Podstawowy sposób polega na wymianie oleju na nowy. Jeśli to nie pomaga, można kupić specjalny dodatek do oleju przekładniowego.

Ile waży most napędowy?

Zależnie od marki i modelu samochodu oraz od jego przeznaczenia. Przyjmuje się, że most napędowy w przypadku auta osobowego waży przeciętnie od 30 do 50 kg.

Co ile wymienia się olej w dyferencjale?

W przypadku starszych konstrukcji producenci zalecali wymiany oleju co około 40 tys. km lub co 2 lata. W nowszych zostały one wydłużone do 80-100 tys. km.

Czy mogę mieszać oleje przekładniowe różnych producentów?

Nie jest to zalecane. Mimo że mają tę samą klasę (np. GL-5), mogą mieć różne pakiety dodatków, które nie są ze sobą w pełni kompatybilne.

Czy olej w moście trzeba wymieniać, skoro to układ zamknięty?

Tak. Olej zużywa się chemicznie (traci właściwości EP), a także gromadzi zanieczyszczenia (opiłki, woda z kondensacji).
