Układ hydrostatyczny w ciągnikach: zasada działania, zalety i zastosowania

Układ hydrostatyczny, nazywany potocznie hydrostatem, stanowi zaawansowane rozwiązanie w przenoszeniu napędu, które znajduje szerokie zastosowanie w różnego rodzaju maszynach rolniczych, budowlanych i komunalnych. Znajduje się on między innymi w ładowarkach, kombajnach, a także pośrednio w ciągnikach. Napędy hydrauliczne często odpowiadają również za zasilanie wielu podzespołów maszyn.

Zasada działania napędu hydrostatycznego

W napędach hydrostatycznych energia mechaniczna, zazwyczaj pochodząca z silnika spalinowego, jest przenoszona przy użyciu cieczy znajdującej się pod ciśnieniem. W praktyce oznacza to, że rolę tradycyjnych elementów mechanicznych, takich jak koła zębate, przejmują ciecze robocze. Hydrostat można rozumieć jako przekładnię, która umożliwia przenoszenie napędu oraz zmianę prędkości maszyny podczas jej pracy.

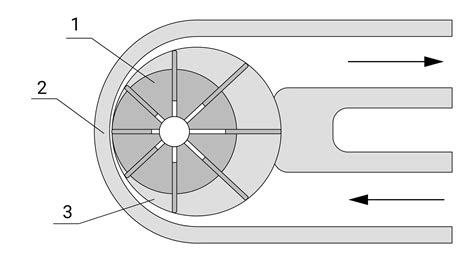

Kluczowym elementem układu hydrostatycznego jest pompa. W przypadku mniejszych maszyn stosuje się najczęściej pompy zębate, które charakteryzują się niską sprawnością i brakiem możliwości regulacji wydatku. Bardziej zaawansowanym i droższym rozwiązaniem są pompy wielotłoczkowe, wyposażone w wirnik lub wychylną tarczę. Te ostatnie, dzięki swojej złożonej konstrukcji, oferują możliwość regulacji wydatku, co znacząco wpływa na cenę.

Pompa przekształca energię mechaniczną na ciśnienie cieczy roboczej, która następnie napędza silnik hydrauliczny, generując moment obrotowy. Całość uzupełniają zawory sterujące oraz układy chłodzenia i filtracji, zapewniające sprawne działanie przekładni w zmiennych warunkach pracy.

Rodzaje pomp w układach hydrostatycznych

• Pompy zębate: Prostsze w budowie, tańsze, ale charakteryzujące się niższą sprawnością i brakiem regulacji wydatku. Stosowane głównie w mniejszych maszynach lub tam, gdzie nie jest wymagana precyzyjna regulacja.
• Pompy wielotłoczkowe (z wychylną tarczą lub wirnikiem): Bardziej złożone i droższe, ale oferujące możliwość regulacji wydatku. Zapewniają wyższą sprawność i precyzyjniejszą kontrolę nad pracą układu.

W przypadku większych maszyn silniki hydrauliczne mogą bezpośrednio napędzać koła, lub przekazywać moment obrotowy przez mosty napędowe. Napęd z silnika hydraulicznego może również trafiać na klasyczny most napędowy, często z dodatkowym reduktorem zwiększającym zakres prędkości.

Zalety przekładni hydrostatycznych

Przekładnie hydrostatyczne, często stosowane w formie hydrostatycznej skrzyni biegów, oferują szereg korzyści, które znacząco wpływają na komfort pracy i efektywność maszyn:

• Płynna i bezstopniowa zmiana prędkości: Umożliwia to precyzyjne dostosowanie tempa pracy do aktualnych warunków i zadań, bez konieczności zatrzymywania się i zmiany biegów.
• Wysoki komfort pracy operatora: Intuicyjna obsługa i brak konieczności używania pedału sprzęgła czy manualnej zmiany biegów znacząco redukują zmęczenie operatora, co przekłada się na szybsze wykonywanie prac.
• Precyzyjne manewrowanie: Możliwość dokładnego podjazdu maszyną do wyznaczonego miejsca, co jest kluczowe w ciasnych przestrzeniach lub podczas precyzyjnych operacji.
• Minimalizacja ryzyka uszkodzeń: Redukcja zużycia elementów takich jak skrzynia biegów czy hamulce, a także proste zabezpieczenie układu przed przeciążeniem.
• Wszechstronność zastosowań: Sprawdzają się w zadaniach wymagających częstych zmian prędkości i kierunku jazdy, jak również w pracach z użyciem osprzętu hydraulicznego.
• Wysoki moment obrotowy przy niskich prędkościach: Pozwala to na efektywną pracę pod dużym obciążeniem, np. podczas odśnieżania czy orki.

Szczególnie w maszynach komunalnych, przekładnie hydrostatyczne zapewniają wyjątkowy komfort pracy dzięki płynnej regulacji prędkości i intuicyjnej obsłudze. Operator może swobodnie dostosowywać tempo pracy do warunków i aktualnego zadania, bez przerywania jazdy. Sterowanie ciągnikiem z przekładnią hydrostatyczną przypomina jazdę pojazdem z automatyczną skrzynią biegów, co czyni je przyjaznymi również dla mniej doświadczonych użytkowników.

Zastosowanie przekładni hydrostatycznych w rolnictwie i pracach komunalnych

Przekładnie hydrostatyczne znalazły szerokie zastosowanie w wielu typach maszyn rolniczych i komunalnych, gdzie ich zalety są szczególnie doceniane:

• Ciągniki rolnicze: Szczególnie te o mniejszych mocach, ale także nowoczesne maszyny wymagające precyzji i manewrowości.
• Kombajny zbożowe i specjalistyczne: Umożliwiają dopasowanie prędkości i kierunku jazdy bez zmiany biegów, co znacząco poprawia komfort pracy operatora.
• Ładowarki kołowe i teleskopowe: Pozwalają na precyzyjne manewrowanie w ograniczonych przestrzeniach i płynne sterowanie masą ładunku.
• Opryskiwacze samobieżne: Umożliwiają utrzymanie stałej, precyzyjnej prędkości roboczej, co jest kluczowe dla równomiernego nanoszenia środków ochrony roślin.
• Ciągniki sadownicze i kompaktowe: Ich zwrotność i łatwość obsługi są nieocenione w pracy na wąskich przestrzeniach.
• Kosiarki samojezdne i specjalistyczne maszyny ogrodowe: Zapewniają płynność jazdy i precyzję manewrowania.
• Maszyny budowlane: Stosowane w różnego rodzaju sprzęcie, gdzie wymagana jest precyzja sterowania i płynność pracy.

W zastosowaniach komunalnych ciągniki często operują na ograniczonej przestrzeni - przy chodnikach, na placach, w parkach. W takich warunkach precyzja jazdy i łatwość zmiany kierunku są kluczowe. Przekładnie hydrostatyczne umożliwiają płynną zmianę kierunku poruszania się w przód i w tył bez potrzeby zatrzymywania się, co ułatwia wykonywanie złożonych manewrów i redukuje zużycie podzespołów.

Ograniczenia i wyzwania związane z napędami hydrostatycznymi

Mimo licznych zalet, przekładnie hydrostatyczne mają również swoje ograniczenia, o których należy pamiętać:

• Ryzyko przegrzewania oleju: Podczas pracy z dużym obciążeniem lub w wysokich temperaturach, olej przekładniowy może się przegrzewać, co obniża wydajność układu, a w skrajnych przypadkach może prowadzić do jego uszkodzenia. Wymaga to stosowania wydajnych układów chłodzenia.
• Niższa sprawność energetyczna: W porównaniu do przekładni mechanicznych, napędy hydrostatyczne charakteryzują się niższym wskaźnikiem sprawności ze względu na straty energii podczas przepływu oleju.
• Wyższa cena zakupu i serwisu: Złożoność konstrukcji i zastosowanie specjalistycznych komponentów sprawiają, że maszyny z napędem hydrostatycznym są zazwyczaj droższe, a ich serwisowanie wymaga specjalistycznej wiedzy i sprzętu.
• Wrażliwość na jakość i stan oleju: Czystość oleju hydraulicznego oraz jego parametry są kluczowe dla prawidłowego działania układu. Zanieczyszczenia mogą prowadzić do uszkodzenia precyzyjnych elementów pomp i zaworów.
• Konieczność regularnego serwisu: Aby zapewnić niezawodność i długą żywotność układu, niezbędne są systematyczne przeglądy, wymiana oleju i filtrów, a także kontrola parametrów pracy.

Przegrzewanie się oleju hydraulicznego występuje szczególnie przy długiej pracy w wysokich temperaturach. Zbyt wysoka temperatura może doprowadzić do trwałego uszkodzenia pompy. Dlatego regularna wymiana filtrów i oleju to podstawa utrzymania hydrostatu w dobrej kondycji. Dobór odpowiedniego oleju powinien zawsze uwzględniać specyfikację producenta maszyny.

Rodzaje olejów do układów hydrostatycznych

Napędy hydrostatyczne wymagają specjalnie dobranych olejów, które zapewniają ich niezawodną pracę i długą żywotność. Najczęściej stosowane są oleje typu:

• UTTO (Universal Tractor Transmission Oil): Uniwersalne oleje przeznaczone do układów hydraulicznych, przekładni i napędów hydrostatycznych.
• STOU (Super Tractor Oil Universal): Wielofunkcyjne oleje stosowane w układach hydraulicznych i przeniesienia napędu, często nadające się również do silników.
• Olej typu TO-4 Fluid: Stosowany w maszynach budowlanych i rolniczych, często o niskiej lepkości, zalecany do układów hydraulicznych, przekładni powershift i napędów hydrostatycznych.

Przykładowo, Q8 Terra 2200 to uniwersalny olej typu UTTO, a Q8 Terra 4000 CVT 75W-85 to kolejny olej UTTO. W grupie olejów STOU dostępne są warianty Q8 Terra STOU 10W-30 i Q8 Terra STOU 10W-40. Natomiast Q8 TO-4 Fluid SAE 10W jest przykładem oleju do maszyn budowlanych, a wersje SAE 30 i SAE 50 przeznaczone są do cięższych warunków.

Układy hydrauliczne w ciągnikach: otwarty vs. zamknięty

W ciągnikach rolniczych wyróżniamy dwa główne typy układów hydraulicznych: otwarty (OC - Open Center) i zamknięty (LS - Load Sensing).

• Układ otwarty (OC): Oparty na pompie zębatej o stałym wydatku. Pompa tłoczy olej cały czas, niezależnie od zapotrzebowania.
• Układ zamknięty (LS): Wykorzystuje pompę osiowo-tłoczkową ze zmiennym wydatkiem. Pompa ogranicza wydatek, gdy nie ma zapotrzebowania na olej, co przekłada się na mniejsze zużycie paliwa.

Mit o tym, że układ LS jest szybszy od OC, jest często obalany. Przy identycznym wydatku pompy, szybkość pracy ładowacza czołowego będzie taka sama, niezależnie od typu układu. Kluczową zaletą pompy LS jest możliwość ograniczania wydatku, co wpływa na oszczędność paliwa.

System Power Beyond

Maszyny wymagające systemu Power Beyond mogą być podłączane do ciągników z pompą zębatą (za pomocą dwóch przewodów) lub z pompą o zmiennym wydatku (dodatkowo z trzecim przewodem sterującym). W przypadku układu LS, maszyna wysyła informację o zapotrzebowaniu na olej, co powoduje zwiększenie wydatku pompy.

Zawory hydrauliczne w ciągnikach

Zawory hydrauliczne pełnią kluczową rolę w sterowaniu przepływem płynu roboczego. Dzielą się na sterowane mechanicznie (z dźwigniami) i elektrohydraulicznie (z przełącznikami lub przyciskami).

• Zawory sterowane mechanicznie: Proste w obsłudze, ale mogą wymagać zatrzymania ciągnika do niektórych operacji. Niektóre modele posiadają blokadę dźwigni dla ciągłego przepływu lub system "kick out", który automatycznie odblokowuje dźwignię po osiągnięciu wysokiego ciśnienia.
• Zawory sterowane elektrohydraulicznie: Oferują możliwość programowania sekwencji operacji (np. do pracy z pługiem obrotowym), sterowania z kabiny, a także precyzyjnego ustawienia charakterystyki rozruchu i priorytetu przepływu dla poszczególnych gniazd hydraulicznych.

Nowoczesne systemy, takie jak monitor CEBIS, umożliwiają bardziej zaawansowane sterowanie zaworami hydraulicznymi, w tym programowanie funkcji i zarządzanie priorytetami. Niektóre zawory posiadają również pozycję pływającą, która ułatwia podłączanie i odłączanie przewodów hydraulicznych oraz współpracę z maszynami kopiującymi teren.

Budowa i działanie siłowników hydraulicznych

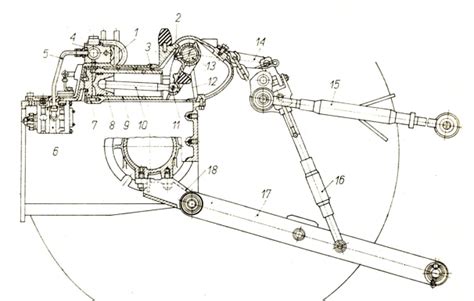

Siłowniki hydrauliczne to urządzenia, które przekształcają energię hydrauliczną w mechaniczną, umożliwiając precyzyjne ruchy w maszynach. W ciągnikach rolniczych odgrywają one kluczową rolę w sterowaniu:

• Podnośnikiem: Umożliwiają podnoszenie i opuszczanie narzędzi rolniczych, takich jak pług, kultywator czy agregat uprawowy.
• Układem kierowniczym: Zapewniają precyzyjne sterowanie kołami.
• Wałkiem odbioru mocy (WOM): W niektórych modelach sterują prędkością obrotową WOM.
• Osprzętem roboczym: Obsługują ładowacze czołowe, sterują klapami przyczep czy mechanizmami kiprowania.
• Układem hamulcowym przyczepy: Zapewniają dodatkową kontrolę i bezpieczeństwo podczas transportu.

Najbardziej powszechne są siłowniki tłokowe, które działają na zasadzie przemieszczania tłoka w cylindrze. Siłowniki ślimakowe, choć bardziej kompaktowe, generują ruch obrotowy.

Podsumowanie

Układ hydrostatyczny stanowi kluczowy element nowoczesnych maszyn rolniczych i komunalnych, oferując niezrównany komfort pracy, precyzję sterowania i wszechstronność zastosowań. Choć jego konstrukcja jest bardziej złożona i potencjalnie droższa w serwisowaniu, zalety płynnej regulacji prędkości, łatwości obsługi i wysokiego momentu obrotowego przy niskich prędkościach sprawiają, że jest to technologia coraz chętniej wybierana przez użytkowników. Kluczowe dla długowieczności i niezawodności układu są odpowiednia konserwacja, stosowanie wysokiej jakości olejów hydraulicznych oraz regularne przeglądy.
