Układ Kierowniczy i Oś Przednia w Ciągnikach Zetor

Oś przednia i układ kierowniczy w ciągnikach Zetor to kluczowe systemy odpowiedzialne za precyzyjne manewry, stabilną jazdę oraz efektywne skręcanie. Bez ich sprawnego działania, bezpieczne użytkowanie maszyny rolniczej byłoby niemożliwe. Systemy te składają się z wielu, często niewielkich, ale niezwykle istotnych elementów, które muszą wytrzymywać duże obciążenia i zmienne warunki pracy.

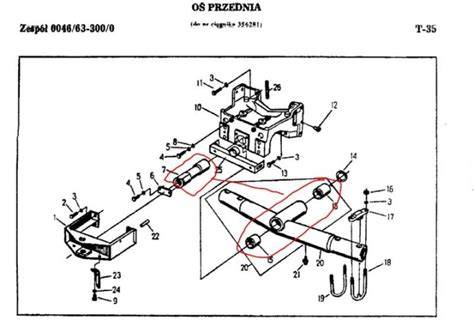

Budowa i Funkcjonowanie Przedniej Osi

System osi przedniej w ciągnikach Zetor tworzy zespół podzespołów odpowiadających za prowadzenie kół, przenoszenie obciążeń oraz utrzymanie właściwej współpracy z układem kierowniczym. Konstrukcja musi uwzględniać zarówno obciążenia dynamiczne, jak i zmienne warunki terenowe, w których ciągnik pracuje z maszynami towarzyszącymi.

W zależności od modelu stosuje się oś sztywną lub wahliwą, osadzoną na sworzniu centralnym, co wpływa na sposób prowadzenia i zakres ruchu belki osi. Każdy element pracuje pod stałym naciskiem, co wymaga prawidłowego smarowania oraz regularnej kontroli luzów.

Rozwiązania Konstrukcyjne Zetor

Zetor wprowadza w konstrukcji osi przedniej rozwiązania zwiększające stabilność prowadzenia oraz trwałość układu podczas intensywnej pracy:

• W wielu modelach stosuje się belki osi o podwyższonej sztywności, co ogranicza odkształcenia podczas pracy z ciężkim osprzętem, zwłaszcza z ładowaczem czołowym.
• Sworzeń wahliwy ma wzmocnioną strukturę, dzięki czemu oś zachowuje płynność ruchu nawet przy pełnym obciążeniu.
• W układach 4×4 wykorzystuje się zwolnice planetarne o wysokiej odporności na przeciążenia, co stabilizuje przeniesienie napędu i poprawia reakcję ciągnika w nierównym terenie.
• Uszczelnienia wielowargowe stosowane w piastach zmniejszają ryzyko wnikania zanieczyszczeń, wpływając na trwałość łożysk oraz zachowanie odpowiedniego luzu roboczego.

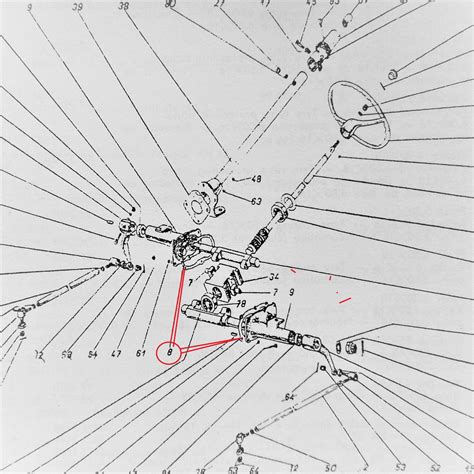

Układ Kierowniczy w Ciągnikach Zetor

Układ kierowniczy Zetora obejmuje podzespoły odpowiedzialne za precyzyjne ustawienie kół oraz płynne przekazywanie ruchu z koła kierownicy na zwrotnice. Konstrukcja zależy od rodzaju wspomagania: modele z orbitrolem pracują w oparciu o hydrauliczne sterowanie przepływem oleju, natomiast starsze rozwiązania korzystają z przekładni mechanicznej. Współpraca wszystkich elementów ma kluczowe znaczenie dla stabilności prowadzenia ciągnika podczas manewrowania w terenie i pracy pod obciążeniem.

Innowacje w Układzie Kierowniczym Zetor

Układ kierowniczy w ciągnikach Zetor wykorzystuje rozwiązania zapewniające płynne działanie oraz przewidywalną reakcję kół:

• W nowszych modelach stosuje się orbitrol o zoptymalizowanym podziale strumienia oleju, co stabilizuje pracę układu przy zmiennych obciążeniach i redukuje opóźnienia między obrotem kierownicy a ruchem zwrotnic.
• W siłownikach wspomagania znajdują się zawory bezpieczeństwa, chroniące układ przed nagłym wzrostem ciśnienia i zapewniające równomierne działanie nawet podczas jazdy w terenie.
• Przekładnie kierownicze stosowane w modelach bez wspomagania mają zmodyfikowaną geometrię przełożenia, ułatwiającą manewrowanie przy małej prędkości i zwiększającą precyzję ustawienia kół.

Częste Problemy i Naprawy

Oś przednia Zetora pracuje pod zmiennymi obciążeniami i jest narażona na ciągły kontakt z nierównym terenem, co powoduje stopniowe zużywanie się elementów odpowiedzialnych za prowadzenie kół i przenoszenie sił poprzecznych. Wpływa na to intensywność skrętu, masa agregowanych maszyn oraz sposób smarowania podzespołów. Układ kierowniczy reaguje na każdy ruch koła kierownicy, dlatego podzespoły odpowiedzialne za przeniesienie tego ruchu również zużywają się w sposób naturalny. Intensywna praca w zagłębieniach ścierniska lub na nierównych drogach dodatkowo przyspiesza wycieranie przegubów oraz uszczelnień hydraulicznych, co może objawiać się większą siłą potrzebną do skrętu lub narastającymi luzami przy manewrowaniu.

Typowe Awarie i Metody Naprawy

• Wycieki oleju z serwomechanizmu: Często objawiają się koniecznością dolewania płynu, aż do nagłego, intensywnego wycieku spowodowanego np. pękniętym wężykiem. Wymiana uszkodzonych przewodów i regeneracja serwomechanizmu są kluczowe.
• Uszkodzenia mocowania serwomechanizmu: Urwane śruby mocujące serwo mogą powodować jego niestabilność, ruch podczas skręcania i ocieranie o inne elementy (np. chłodnicę). Wskazuje to na duże naprężenia lub istniejące luzy. Usunięcie urwanych śrub i ponowne, solidne mocowanie jest niezbędne, ale należy zdiagnozować i usunąć pierwotną przyczynę awarii.
• Problemy po regeneracji siłownika wspomagania: Nieprawidłowe działanie siłownika, takie jak "przełamanie" przy skręcie w jednym kierunku lub niestabilna reakcja przy szybkich zmianach kierunku, może wskazywać na potrzebę dalszej regulacji lub inspekcji układu hydraulicznego, mimo prawidłowej zbieżności.
• Luzy na kierownicy: Problem ten, często występujący w modelach takich jak Zetor 7211, można próbować skasować poprzez regulację w kolumnie kierowniczej. Proces ten polega na manipulowaniu nakrętkami i tulejkami. Należy zachować ostrożność, ponieważ zbyt mocne dokręcenie może prowadzić do ciężkiego kręcenia się kierownicy.
• Wymiana zużytych elementów: Po długiej eksploatacji konieczna staje się wymiana końcówek drążków kierowniczych, zaworu w zbiorniku, oleju, a także filtra oleju, aby zapewnić precyzję prowadzenia i prawidłowe działanie układu.
• Modernizacja na system z orbitrolem: W przypadku takiej konwersji kluczowe jest dobranie orbitrola zgranego z pompą oraz prawidłowe umocowanie siłownika, aby zapewnić trwałość i niezawodność całej konstrukcji.

Dostępne Części Zamienne i Komponenty

Układ kierowniczy i oś przednia w ciągnikach Zetor to skomplikowane systemy, składające się z wielu istotnych elementów. W celu zapewnienia im trwałości i wytrzymałości, produkuje się je z wysokiej jakości materiałów. Wśród dostępnego asortymentu można znaleźć szeroki wybór części, niezbędnych do utrzymania tych systemów w doskonałym stanie.

Kluczowe Komponenty Układu Kierowniczego i Osi Przedniej:

• Przegub kulowy z nakładką
• Zestaw naprawczy serwomechanizmu
• Końcówka drążka (krótka lewa, prawa)
• Łożysko zwrotnicy (np. łożysko kulkowe oporowe jednorzędowe)
• Osłona pyłoszczelna zwrotnicy resorowanej / Osłona zwrotnicy
• Pierścień uszczelniający sworznia zwrotnicy
• Tuleja sworznia osi przedniej / Tuleja sworznia zwrotnicy
• Uszczelka łożyska
• Osłona gumowa kolumny kierowniczej
• Uszczelka pompy wspomagania
• Mieszek siłownika
• Korek sworznia osi
• Śruba osi z nakrętką
• Wspornik orbitrola do wspomagania
• Szpilka koła przedniego
• Simmering zwrotnicy
• Tarcze przegubu
• Koło kierownicy
• Pompa hydrauliczna
• Sprężyna osi przedniej
• Podkładka regulacyjna
• Śruba czopu zwrotnicy
• Pokrywa piasty koła
