System Common Rail, choć wprowadzony pod koniec XX wieku, nadal pozostaje standardem w układach wtrysku paliwa, znajdując zastosowanie zarówno w silnikach wysokoprężnych, jak i benzynowych. W przypadku maszyn budowlanych, takich jak te marki JCB, technologia ta zapewnia kluczową rolę dla wydajności, mocy i ekonomii pracy jednostek napędowych.
Podstawy działania układu Common Rail
Układ wtryskowy typu Common Rail to zaawansowany system zarządzania paliwem, którego głównym celem jest precyzyjne podawanie paliwa do komory spalania pod bardzo wysokim ciśnieniem. System ten charakteryzuje się brakiem krzywki bezpośrednio związanej z procesem wtrysku, co odróżnia go od starszych konstrukcji. Praca układu opiera się na harmonii pomiędzy elementami hydraulicznymi a elektronicznym sterowaniem.

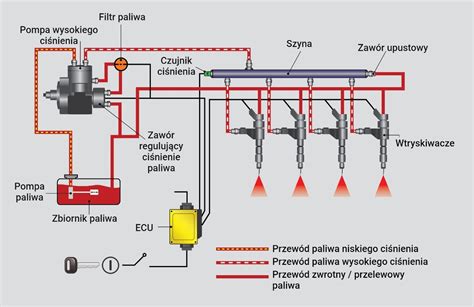

Proces rozpoczyna się w zbiorniku paliwa, skąd pompa niskiego ciśnienia (często elektryczna, umieszczona w zbiorniku lub na przewodzie paliwowym) pobiera paliwo. Pompa ta, o wydatku dochodzącym do około 190 l/h, tłoczy paliwo przez filtr wstępny i główny filtr paliwa do pompy wysokiego ciśnienia. Ta kluczowa jednostka, np. typu CP1, CP3 lub CP1H, odpowiada za podniesienie ciśnienia paliwa do poziomu nawet 2500 barów. Paliwo pod tak wysokim ciśnieniem trafia następnie do wspólnej szyny paliwowej, zwanej właśnie "Common Rail". Ta podłużna rura magazynuje paliwo i zasila równolegle podłączone wtryskiwacze.
Sterowanie ilością i momentem wtrysku odbywa się za pomocą elektronicznego modułu sterującego silnikiem (ECU), który analizuje dane z licznych czujników (obrotów, temperatury, ciśnienia). ECU decyduje o precyzyjnym dawkowaniu paliwa, w tym o fazach takich jak przedwtrysk, wtrysk główny i dopalający, zapewniając optymalne spalanie.
Kluczowe komponenty układu Common Rail:
- Zbiornik paliwa: Magazynuje olej napędowy.
- Pompa niskiego ciśnienia (zasilająca): Dostarcza paliwo do pompy wysokiego ciśnienia. Może być elektryczna (współczesne, uruchamiana z kluczyka) lub mechaniczna (starsze, napędzana od wałka pompy wysokiego ciśnienia).
- Filtr paliwa: Chroni dalsze elementy układu przed zanieczyszczeniami.
- Pompa wysokiego ciśnienia: Generuje ekstremalne ciśnienie paliwa.
- Wspólna magistrala (szyna Common Rail): Zbiornik paliwa pod wysokim ciśnieniem, połączony ze wszystkimi wtryskiwaczami.
- Wtryskiwacze: Precyzyjnie dawkują paliwo do komory spalania. Mogą być sterowane magnetycznie lub piezoelektrycznie.
- Czujniki: Monitorują parametry pracy układu (np. czujnik ciśnienia paliwa, czujnik temperatury paliwa).
- Jednostka sterująca silnikiem (ECU): Zarządza całym procesem wtrysku.
Zalety i wady technologii Common Rail
Współczesne silniki Diesla oparte na technologii Common Rail oferują szereg korzyści:
- Poprawiona wydajność silnika: Precyzyjne dawkowanie paliwa przekłada się na lepsze wykorzystanie mocy.
- Ekonomiczność: Mniejsze zapotrzebowanie na paliwo dzięki optymalizacji procesu spalania.
- Ekologiczność: Zastosowanie filtrów i precyzyjnego wtrysku redukuje emisję szkodliwych substancji.
- Niski poziom hałasu: Lepsze spalanie zmniejsza charakterystyczny "klekot" silnika Diesla.
Jednak system ten ma również swoje wady, głównie związane z delikatnością i złożonością jego elementów:
- Wrażliwość na jakość paliwa: Niska jakość paliwa lub jego zanieczyszczenie wodą może prowadzić do poważnych uszkodzeń.
- Wysokie koszty napraw: Uszkodzenia, zwłaszcza wtryskiwaczy lub pompy, mogą generować znaczne koszty naprawy.
- Złożoność diagnostyki: Wymaga specjalistycznego sprzętu i wiedzy.
System Common Rail: zasada działania wtrysku, silnik
Diagnostyka i typowe problemy w układach paliwowych maszyn JCB
Problemy z układem paliwowym Common Rail mogą objawiać się na wiele sposobów, od trudności z uruchomieniem silnika po spadek mocy i nierówną pracę. W przypadku maszyn budowlanych, takich jak JCB, niezawodność układu paliwowego jest kluczowa dla ciągłości pracy.
Typowe objawy awarii:
- Maszyna nie chce odpalić: Może być spowodowane wieloma czynnikami, np. zablokowanym elektrozaworem dawki (w niektórych pompach CP1 z dwoma czujnikami ciśnienia i elektrozaworem - odpięcie wtyczki od cewki może pozwolić na uruchomienie silnika).
- Całe paliwo wraca do zbiornika: Często wskazuje na zablokowany zawór powrotny paliwa w pozycji otwartej, co może być spowodowane zanieczyszczeniem paliwa wodą.
- Spadek mocy, falujące obroty: Mogą być sygnałem problemów z wtryskiwaczami, pompą lub czujnikami.
- Błędy na wyświetlaczu sterownika: Na przykład błąd "niskie ciśnienie na szynie" czy "dozowanie wtryskiwacza", często pojawiają się, gdy sterownik wykryje nieprawidłowości podczas pracy, np. spadek ciśnienia na listwie common rail.
Metody diagnostyki:

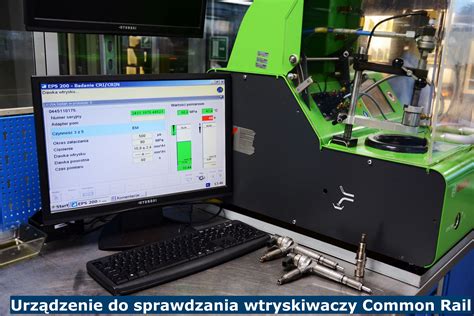

- Sprawdzenie przelewów wtryskiwaczy: Jest to podstawowa metoda oceny stanu wtryskiwaczy. Wtryskiwacze Common Rail są napędzane hydraulicznie, więc część paliwa wraca przez przelew do zbiornika. Jeśli na przelewach nic nie ma, wtryskiwacz może nie pracować. Pomiar ilości paliwa na przelewach podczas pracy silnika (np. za pomocą specjalnego przyrządu z rurkami i zbiorniczkami) pozwala ocenić równomierność ich pracy.
- CUT OUT TEST: Metoda polegająca na odłączaniu poszczególnych wtryskiwaczy (np. z poziomu komputera diagnostycznego), co pomaga zdiagnozować problemy ze sprężaniem, zaworami lub zatartymi wtryskiwaczami.
- Pomiar ciśnienia paliwa: W niektórych silnikach (np. Deutz z boku szyny) istnieje korek do podłączenia manometru.
- Diagnostyka komputerowa: Pozwala odczytać kody błędów zapisane w sterowniku silnika (ECU) i porównać parametry rzeczywiste z zadanymi. W przypadku maszyn Komatsu możliwe jest zlokalizowanie lejącego wtryskiwacza przez pomiar ilości paliwa na przelewach do zbiornika.
- Wizualna inspekcja: Sprawdzenie szczelności przewodów paliwowych, stanu filtra paliwa.
W przypadku uszkodzenia lub podejrzenia awarii wtryskiwacza, często skuteczną i tańszą metodą naprawy niż zakup nowych elementów jest profesjonalnie przeprowadzona regeneracja wtryskiwaczy. Podobnie dotyczy to pomp wysokiego ciśnienia.
W przypadku maszyn budowlanych JCB, jak i innych marek, mogą występować specyficzne dla danego modelu czy silnika procedury diagnostyczne i kody błędów. Przykładowo, w oryginalnym przewodzie paliwowym z pompki paliwa na filtry, który jest cały metalowy, mogą być wykonane przeróbki polegające na zastosowaniu gumowych, paliwoodpornych wężyków i cybantów w celu tymczasowej naprawy lub dostosowania.
