Współczesne rolnictwo opiera się na transporcie coraz większych tonaży, co stawia przed układami hamulcowymi ogromne wymagania. Prawidłowo skonfigurowana i sprawna instalacja pneumatyczna to nie tylko wymóg prawny, ale przede wszystkim gwarancja bezpieczeństwa operatora oraz innych uczestników ruchu drogowego. Zrozumienie różnic między systemami oraz wiedza o tym, jak działają hamulce pneumatyczne, pozwala na optymalne dopasowanie ciągnika do posiadanych przyczep i maszyn. W poniższym poradniku przyjrzymy się szczegółowo budowie tych układów, dokonamy podziału na systemy jedno- i dwuobwodowe oraz podpowiemy, jak dbać o pneumatykę, by służyła bezawaryjnie przez wiele sezonów.
Rola Układów Pneumatycznych w Rolnictwie
Współczesne rolnictwo opiera się na maszynach o ogromnej masie, co sprawia, że systemy zatrzymywania zestawów są kluczowym elementem wyposażenia każdego gospodarstwa. Zasada działania układów pneumatycznych opiera się na wykorzystaniu energii sprężonego powietrza do uruchamiania mechanizmów hamujących w przyczepach i maszynach towarzyszących. Ich głównym zadaniem jest precyzyjna synchronizacja hamowania całego zestawu, co skutecznie zapobiega zjawisku „pchania” ciągnika przez ciężką przyczepę. Prawidłowo skonfigurowana i sprawna pneumatyka znacząco skraca drogę hamowania oraz zapewnia stabilność toru jazdy, co staje się kwestią krytyczną podczas gwałtownych manewrów przy pełnym obciążeniu transportowym.

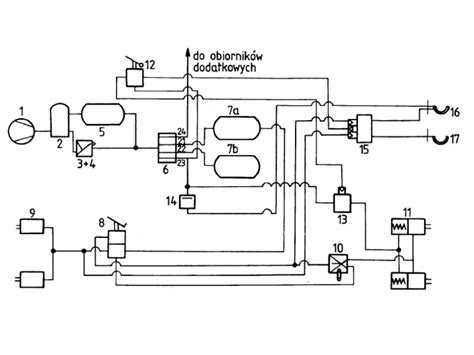

Budowa i Kluczowe Elementy Układu Pneumatycznego
Zrozumienie tego, jak działa hamulec pneumatyczny, wymaga przyjrzenia się jego komponentom. Sercem układu jest sprężarka, napędzana przez silnik, która tłoczy powietrze do zbiorników. Kluczową rolę odgrywa regulator ciśnienia, utrzymujący stałe parametry w systemie oraz odolejacz i osuszacz, chroniące instalację przed korozją i zamarzaniem. Dalej powietrze trafia do zaworu sterującego hamulcami przyczepy oraz poprzez złącza do siłowników hamulcowych zamontowanych przy kołach. Każda nieszczelność w tym łańcuchu może prowadzić do drastycznego spadku skuteczności hamowania.
Tabela Elementów Układu Pneumatycznego
| Element układu pneumatycznego | Opis budowy | Funkcja w systemie | Znaczenie dla bezpieczeństwa |
|---|---|---|---|
| Sprężarka powietrza | Urządzenie napędzane przez silnik pojazdu | Tłoczy sprężone powietrze do układu hamulcowego | Zapewnia odpowiednie ciśnienie niezbędne do hamowania |
| Zbiorniki powietrza | Metalowe zasobniki o wysokiej wytrzymałości | Magazynują sprężone powietrze | Umożliwiają wielokrotne hamowanie bez spadku ciśnienia |
| Regulator ciśnienia | Zawór kontrolny utrzymujący stałe parametry | Stabilizuje ciśnienie w układzie | Chroni system przed nadciśnieniem i awariami |
| Odolejacz | Filtr oddzielający cząstki oleju | Zapobiega zanieczyszczeniu instalacji | Zmniejsza ryzyko uszkodzeń i zapieczeń zaworów |
| Osuszacz powietrza | Element filtrujący wilgoć | Chroni układ przed kondensacją i zamarzaniem | Zapobiega korozji i blokadzie przewodów |
| Zawór sterujący hamulcami przyczepy | Zawór rozdzielczy reagujący na sygnał hamowania | Steruje przepływem powietrza do przyczepy | Zapewnia synchroniczne hamowanie zestawu |
| Złącza pneumatyczne | Przewody i szybkozłącza | Przekazują powietrze do poszczególnych elementów | Każda nieszczelność obniża skuteczność hamowania |
| Siłowniki hamulcowe | Tłoki pneumatyczne przy kołach | Zamieniają ciśnienie powietrza na siłę hamowania | Bezpośrednio odpowiadają za zatrzymanie pojazdu |
Podział Układów Pneumatycznych: Jednoobwodowe i Dwuobwodowe
Podstawowy podział hamulców opiera się na liczbie przewodów łączących ciągnik z przyczepą. Hamulce jednoobwodowe to technologia starszego typu, w której jeden przewód pełni funkcję zasilającą i sterującą jednocześnie. Z kolei nowoczesny dwuobwodowy układ hamulcowy pneumatyczny rozdziela te funkcje na dwa niezależne przewody: zasilający i sterujący. To rozróżnienie jest kluczowe, ponieważ determinuje nie tylko szybkość reakcji układu, ale również sposób zachowania się przyczepy w sytuacjach awaryjnych.
Zasada Działania Układu Dwuobwodowego i Jego Przewagi
Jeśli chodzi o układ hamulcowy pneumatyczny dwuobwodowy, zasada działania opiera się na ciągłym utrzymywaniu ciśnienia w przewodzie zasilającym, co pozwala na bieżąco doładowywać zbiorniki powietrza w przyczepie. Przewód sterujący przekazuje sygnał o sile hamowania dopiero w momencie naciśnięcia pedału przez operatora. Największą przewagą tego rozwiązania jest automatyczne zahamowanie przyczepy w razie jej odłączenia od ciągnika - spadek ciśnienia w przewodzie zasilającym natychmiast aktywuje zawór sterujący, który uruchamia hamulce przyczepy z pełną siłą.

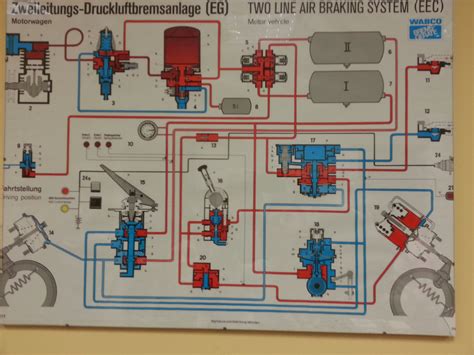

Schemat Instalacji Dwuobwodowej i Połączenie z Przyczepą
Analizując schemat instalacji pneumatycznej dwuobwodowej, zauważymy, że połączenie z maszyną odbywa się za pomocą dwóch złączy wtykowych. Czerwone złącze - zasilające zapewnia stały dopływ powietrza ze zbiornika ciągnika do zbiornika przyczepy. Żółte złącze, czyli sterujące, przekazuje impuls ciśnieniowy, który otwiera zawór przepuszczający powietrze bezpośrednio na siłowniki przy kołach. Taka konstrukcja sprawia, że czas reakcji hamulców przyczepy jest niemal identyczny z reakcją hamulców ciągnika, co eliminuje opóźnienia typowe dla starszych rozwiązań.
Hamulce Jednoobwodowe: Schemat, Działanie i Ograniczenia
Omawiając hamulce jednoobwodowe, schemat ich działania jest znacznie prostszy, ale i obarczony wadami. W tym systemie jedyny przewód łączy oba pojazdy, a hamowanie następuje poprzez spadek ciśnienia w tej linii. Głównym ograniczeniem jest fakt, że podczas długiego hamowania zbiorniki w przyczepie nie są doładowywane, co może prowadzić do stopniowego słabnięcia siły hamowania. Ponadto system ten reaguje znacznie wolniej niż nowoczesna pneumatyka dwuobwodowa, co przy dzisiejszych prędkościach transportowych, często przekraczających 40 km/h, stwarza realne niebezpieczeństwo.
Kompatybilność Układów: Ciągnik Dwuobwodowy a Przyczepa Jednoobwodowa
Wielu rolników zastanawia się, jak wygląda współpraca, gdy występuje ciągnik o instalacji dwuobwodowej a przyczepa jednoobwodowa. Większość nowoczesnych ciągników posiada specjalne gniazdo czarne - jednoobwodowe obok czerwonego i żółtego. Należy jednak pamiętać, że takie połączenie jest dopuszczalne jedynie w przypadku starszych typów maszyn i nigdy nie zapewni takiego poziomu bezpieczeństwa jak system pełny. W drugą stronę, wówczas gdy ciągnik jest jednoobwodowy a przyczepa dwuobwodowa, połączenie jest zazwyczaj niemożliwe bez stosowania specjalistycznych adapterów lub modernizacji instalacji w ciągniku.

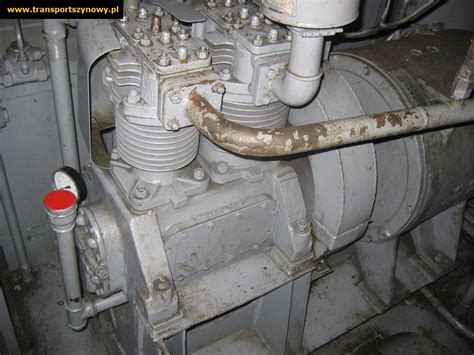

Regulator Ciśnienia w Ursusie C-360
Regulator ciśnienia w Ursusie C-360 działa na zasadzie regulacji poprzez wkręcanie lub wykręcanie śruby, co wpływa na zwiększenie lub zmniejszenie ciśnienia. Użytkownicy podkreślają, że regulator powinien być ustawiony fabrycznie na odpowiednie ciśnienie, a jego regulacja jest zalecana tylko w przypadku, gdy ciśnienie odbiega od normy. W fabryce na nowych zaworach jest zakładana plomba, co jest świadectwem ustawienia ciśnienia przez zakład. W czasie eksploatacji regulator zużywa się jak wszystko co mechaniczne i po to jest regulacja, by skorygować ustawienie. Instrukcja informuje o jego budowie, zasadzie działania i sposobie regulacji, choć często zaleca specjalistyczny zakład naprawczy. Niewłaściwe ustawienie ciśnienia może prowadzić do problemów z hamulcami, a nawet wypadku, dlatego nie zaleca się regulacji ciśnienia na podstawie trójwskaźnika, a jedynie w przypadku odchyleń od normy i znajomości prawidłowego ciśnienia podanego w instrukcji.
Najczęstsze Problemy i Wskazówki Serwisowe dla Układów Pneumatycznych
Praca w zapyleniu i wilgoci sprawia, że hamulce pneumatyczne wymagają szczególnej uwagi, a najczęstszą usterką są nieszczelności na szybkozłączach i przewodach. Kluczowe znaczenie dla trwałości całego układu ma dbanie o jego czystość oraz regularne usuwanie wilgoci. Gromadząca się w zbiornikach woda prowadzi do korozji wewnętrznej, a zimą do zamarzania zaworów, co może całkowicie unieruchomić zestaw w najmniej spodziewanym momencie. Z kolei przedostający się do instalacji olej ze zużytej sprężarki niszczy gumowe membrany siłowników, drastycznie osłabiając siłę hamowania przyczepy. Podstawą serwisu jest codzienna kontrola szczelności oraz nawyk czyszczenia głowic przed każdym podpięciem zestawu, co chroni system przed piaskiem i kurzem. Jeśli czas napełniania zbiorników wyraźnie się wydłuża, należy niezwłocznie usunąć nieszczelności, aby zapobiec przegrzaniu i zatarciu sprężarki. Systematyczna wymiana wkładu osuszacza raz w roku oraz kontrola stanu okładzin to najprostszy sposób na zapewnienie pełnego bezpieczeństwa podczas intensywnych prac transportowych.
Tabela Najczęstszych Problemów w Układach Pneumatycznych i Ich Skutki
| Problem | Opis i skutki |
|---|---|
| Nieszczelności na szybkozłączach i przewodach | Najczęstsza przyczyna spadku skuteczności hamowania - wymaga codziennej kontroli i natychmiastowej naprawy. |
| Gromadzenie się wilgoci w zbiornikach powietrza | Prowadzi do korozji wewnętrznej układu oraz zamarzania zaworów w okresie zimowym. |
| Zanieczyszczenie instalacji pyłem i piaskiem | Brud przedostający się przez nieczyszczone głowice powoduje przyspieszone zużycie elementów układu. |
| Przedostawanie się oleju ze zużytej sprężarki | Olej niszczy gumowe membrany siłowników, znacząco obniżając siłę hamowania. |
| Wydłużony czas napełniania zbiorników powietrza | Objaw nieszczelności lub zużycia elementów, który może prowadzić do przegrzania i zatarcia sprężarki. |
| Zamarzanie zaworów w niskich temperaturach | Skutek obecności wody w układzie i niesprawnego osuszacza. |
| Zużycie okładzin hamulcowych | Pomijana kontrola mechanicznych elementów obniża skuteczność całego systemu. |
Praktyczne Wskazówki dla Bezpiecznej Eksploatacji Pneumatyki Dwuobwodowej
Aby pneumatyka dwuobwodowa służyła bezawaryjnie, konieczne jest dbanie o czystość złączy pneumatycznych. Przed każdym podpięciem przyczepy należy sprawdzić, czy uszczelki w gniazdach nie są sparciałe. Prawidłowa eksploatacja to także unikanie jazdy z nieszczelnym układem. Nawet niewielki świst powietrza oznacza, że sprężarka musi pracować bez przerwy, co drastycznie skraca jej żywotność. Pamiętajmy, że sprawny układ hamulcowy to nie tylko kwestia przepisów, ale przede wszystkim gwarancja, że bezpiecznie wrócimy z pola do gospodarstwa. Prawidłowa wiedza na temat budowy i eksploatacji układów hamulcowych pozwala na pełne wykorzystanie potencjału maszyn przy zachowaniu najwyższych standardów bezpieczeństwa. Nowoczesna pneumatyka dwuobwodowa, oparta na pełnej synchronizacji i automatycznym zabezpieczeniu w razie awarii, stanowi fundament bezpiecznego transportu w rolnictwie.
