Zawór Przelewowy w Wózku Widłowym: Funkcje, Działanie i Konserwacja Układu Hydraulicznego

Wprowadzenie do Hydrauliki Wózków Widłowych

Wózki jezdniowe podnośnikowe, zwane potocznie wózkami widłowymi, to niezastąpione maszyny w magazynach, hurtowniach, fabrykach i centrach logistycznych na całym świecie. Układ hydrauliczny stanowi serce każdego wózka widłowego, umożliwiając podnoszenie i opuszczanie ciężkich ładunków.

Przepływ (ruch) cieczy jest znany już od dawna, a w naszych czasach przepływem cieczy pod ciśnieniem zajmowali się Pascal i Bernoulli. To oni stworzyli podstawy dzisiejszej hydrauliki siłowej, która znajduje zastosowanie prawie we wszystkich gałęziach przemysłu - od kosmosu po górnictwo pod ziemią.

Układem hydraulicznym nazywamy zespół wzajemnie połączonych ze sobą elementów, których zadaniem jest przekazanie energii za pomocą cieczy (oleju hydraulicznego) pod ciśnieniem. Mówiąc najprościej, przekształca on energię mechaniczną (pochodzącą np. z silnika spalinowego lub elektrycznego) w energię hydrauliczną - czyli ciśnienie cieczy, które wykonuje pracę. Dzięki temu mechanizmowi wózek widłowy może unosić ciężkie palety, skrzynie czy inne ładunki na wymaganą wysokość. Z punktu widzenia fizyki, w układzie tym następuje zamiana energii mechanicznej na energię potencjalną, powodującą wysuw tłoczyska i wykonanie pracy. Pasem transmisyjnym jest tutaj ciecz hydrauliczna (olej), który został sprężony przez pompę, czyli pobrał energię od pompy i oddał ją do siłownika. Energię tą nazywamy energię ciśnienia. Według Pascala jest to parcie cieczy, które rozchodzi się we wszystkich kierunkach jednakowo. W mechanice maszyn jest to hydrostatyka, czyli energia potencjalna pochodząca od ciśnienia. Energia kinetyczna, pochodząca od objętości i prędkości przepływu, określana jest jako hydrokinetyka.

Kluczowe Komponenty Układu Hydraulicznego

Układ hydrauliczny wózka widłowego składa się z wielu części, jednak można wyróżnić kilka najważniejszych elementów tworzących schemat hydrauliczny:

• Pompa hydrauliczna
• Siłowniki hydrauliczne
• Zawory sterujące
• Zbiornik oleju
• Filtry
• Przewody (węże)
• Olej hydrauliczny (medium robocze)

Pompa Hydrauliczna

Pompa hydrauliczna to serce układu hydraulicznego - odpowiada za wygenerowanie przepływu oleju i wytworzenie ciśnienia potrzebnego do podnoszenia ładunków. W większości wózków widłowych pompę napędza silnik spalinowy lub elektryczny. Pompa zasysa olej ze zbiornika hydraulicznego poprzez filtr, a następnie tłoczy go do obwodu pod wysokim ciśnieniem. Typowo stosowane są pompy zębate (rzadziej tłoczkowe lub wirnikowe), zapewniające ciśnienie rzędu kilkuset bar - często około 200-250 bar. Działanie pompy polega na przetworzeniu energii mechanicznej (obrotu wału silnika) na energię hydrauliczną płynu.

Zasada działania pompy zębatej: Gdy koło zębate obraca się, zęby przekładni w komorze ssącej olej są odłączone, a objętość komory uszczelniającej wzrasta w sposób ciągły, co stanowi ssanie oleju. Olej jest doprowadzany do komory ciśnieniowej po lewej stronie przez obracające się zęby przekładni. Zęby przekładni w lewej komorze ciśnieniowej są stale włączone, co zmniejsza objętość komory uszczelniającej, a olej jest ściskany i odprowadzany do układu. Linia styku powierzchni zęba w punkcie siatki zawsze odgrywa rolę oddzielania komór wysokiego i niskiego ciśnienia, więc nie ma potrzeby ustawiania specjalnego mechanizmu dystrybucji.

Siłowniki Hydrauliczne

Siłowniki hydrauliczne (zwane też cylindrami hydraulicznymi) to elementy wykonawcze, które bezpośrednio wykonują pracę - zamieniają ciśnienie oleju na ruch mechaniczny. W każdym wózku widłowym znajdziemy przynajmniej jeden siłownik podnoszenia (zainstalowany przy maszcie), a często także dwa symetryczne. To właśnie one unoszą widły wraz z ładunkiem na żądaną wysokość. Siłownik hydrauliczny składa się z cylindra (metalowej rury) oraz tłoka z tłoczyskiem. Gdy do wnętrza cylindra wtłoczony zostanie olej pod ciśnieniem, napiera on na powierzchnię tłoka i powoduje jego wysuw - czyli ruch tłoczyska. Ten ruch przekłada się na podniesienie wideł lub zmianę kąta masztu (siłownik pochyłu).

Zawory Sterujące

Zawory sterujące pełnią w układzie hydraulicznym rolę mózgu i strażnika jednocześnie. To zespół różnych zaworów, które kierują przepływem oleju, regulują ciśnienie oraz zapewniają bezpieczeństwo pracy systemu.

• Rozdzielacz hydrauliczny: Centralny zawór kierunkowy, obsługiwany przez operatora (za pomocą dźwigni lub joysticka). Decyduje, do którego siłownika trafi olej. W nowoczesnych wózkach widłowych stosuje się nowe zawory wielodrogowe CDB, o strukturze wiórów, zintegrowane z przesuwnym zaworem zwrotnym, zaworem rozdzielającym i zaworem przelewowym. Przesuwny zawór kierunkowy używa względnego ruchu między rdzeniem zaworu a korpusem zaworu, aby otworzyć i zamknąć obieg oleju, zmieniając w ten sposób kierunek przepływu cieczy.
• Zawór bezpieczeństwa (maksymalny, przelewowy): Jest to zawór ciśnieniowy, którego zadaniem jest ochrona układu przed zbyt wysokim ciśnieniem.
• Zawory zwrotne i dławiące: To zawory, które utrzymują właściwy kierunek i natężenie przepływu oleju. Zawory zwrotne (jednokierunkowe) pozwalają płynowi płynąć tylko w jednym kierunku i zapobiegają cofaniu się oleju. Zawory dławiące z kolei ograniczają przepływ, aby ruchy wideł i masztu były płynne i nie za szybkie.

Szczegółowe Działanie Zaworu Przelewowego

Czym jest zawór przelewowy i jego rola?

Zawór przelewowy to nieodzowny element układu hydraulicznego wózków widłowych, wpływający na ich funkcjonowanie, a co najważniejsze - na bezpieczeństwo pracowników. Jego zadaniem jest regulacja ciśnienia w systemie, co przekłada się na bezpieczeństwo i efektywność operacji. Zawór przelewowy można porównać do „strażaka” w systemie hydraulicznym, kontrolującego maksymalne ciśnienie. Gdy ciśnienie staje się zbyt wysokie, zawór otwiera się, uwalniając nadmiar oleju i chroniąc w ten sposób komponenty przed uszkodzeniem. Jego prawidłowe działanie jest kluczowe dla bezpiecznego podnoszenia i transportu ładunków. Utrzymanie prawidłowego ciśnienia jest kluczowe dla zapewnienia pełnej funkcjonalności i komfortu pracy z ciężkimi ładunkami.

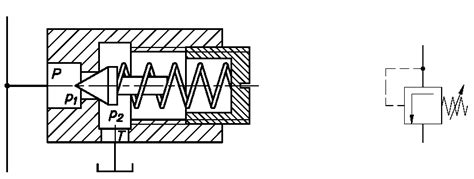

Mechanizm działania zaworu przelewowego

Mechanizm działania zaworu przelewowego w wózkach widłowych jest prosty, ale niezwykle istotny. Podczas wzrostu ciśnienia sprężyna wewnątrz zaworu zostaje pokonana, co prowadzi do otwarcia zaworu i zrzutu nadmiaru ciśnienia. To porównać można do wentylu w balonie - gdy ciśnienie wewnętrzne jest zbyt wysokie, nadmiar powietrza jest wypuszczany, aby zapobiec pęknięciu. Zawór przelewowy utrzymuje ciśnienie w układzie hydraulicznym w zasadzie stałe i zapobiega przeciążeniu systemu.

Otworzy się wtedy, gdy na widłach jest ciężar przekraczający dopuszczalną wartość; wtedy powstałe ciśnienie od ciężaru ładunku uniesie kulkę lub grzybek (w zależności od konstrukcji zaworu) i kanałem przelewowym olej popłynie wprost do zbiornika oleju. Drugim momentem otwarcia się zaworów jest sytuacja, kiedy siłowniki pochylania masztu będą w skrajnych położeniach. Wtedy będzie największe dopuszczalne ciśnienie w układzie. Trzecia sytuacja to ta, gdzie siłownik podnoszenia zostanie wysunięty do momentu, aż tłok oprze się o dławicę. Wówczas zadziała zawór maksymalnego ciśnienia.

Zabezpieczenie przed przeciążeniami i rola zaworów maksymalnych

W typowym układzie hydraulicznym wózków widłowych stosuje się zabezpieczenia w postaci dwóch zaworów maksymalnych. Jeden w bloku rozdzielacza, a drugi przed rozdzielaczem. Ich zadaniem jest zabezpieczenie układu przed przeciążeniem, czyli przed wzrostem ciśnienia ponad dopuszczalną wartość, wynikającą z maksymalnego dopuszczalnego ciężaru ładunku, jaki może podnieść dany model lub typ wózka. Zdublowanie zaworów jest na wypadek uszkodzenia jednego z nich. Te zawory potocznie nazywamy od roli, jaką pełnią, zaworami bezpieczeństwa.

Zapewnienie sprawności zaworu przelewowego wymaga regularnych kontroli i serwisowania. Prawidłowa konserwacja tego elementu podnosi funkcjonalność i bezpieczeństwo oraz wpływa na długowieczność wózka widłowego.

Rodzaje Zaworów w Układzie Hydraulicznym Wózka Widłowego

Zawory w wózku widłowym często decydują o tym, czy podnoszenie będzie płynne, czy ładunek utrzyma stabilną pozycję, a także czy układ zareaguje prawidłowo w sytuacji przeciążenia. Najczęściej spotykane rodzaje zaworów to:

• zawór bezpieczeństwa,
• zawór przelewowy,
• zawór zwrotny,
• zawór dławiący.

Każdy z nich pełni ściśle określoną funkcję i wymaga cyklicznego przeglądu. Zaniedbania prowadzą do nieszczelności, utraty udźwigu, nadmiernego hałasu układu lub nierównomiernej pracy masztu.

Zawór bezpieczeństwa (maksymalny)

Zawór bezpieczeństwa w wózku widłowym jest niezwykle ważnym elementem ochronnym układu hydraulicznego. Jego główną rolą jest zapobieganie przeciążeniu i uszkodzeniu pompy oraz pozostałych komponentów hydrauliki, jak również minimalizowanie ryzyka wypadku. Ochrona układu przed nadmiernym ciśnieniem jest kluczowa dla stabilności systemu w sytuacji przeciążenia. W praktyce magazynowej zawór bezpieczeństwa zapobiega uszkodzeniu przewodów, siłowników i pompy, otwierając się tylko wtedy, kiedy ciśnienie w układzie przekroczy ustaloną wartość. Przeglądy zaworu bezpieczeństwa powinno wykonywać się regularnie, ponieważ odkładanie się zabrudzeń, zużycie sprężyny lub nieszczelności prowadzą do spadku udźwigu. W sytuacji, gdy wózek nie utrzymuje ładunku lub maszt opada szybciej niż zwykle, to często pierwsze sygnały, że element wymaga regulacji lub wymiany.

Zawór zwrotny

Zawór zwrotny w wózku widłowym to element odpowiedzialny za utrzymanie ładunku na stałej wysokości i zapewnienie bezpieczeństwa w trakcie postoju lub pracy. Jego podstawowa rola to blokowanie przepływu oleju w przeciwnym kierunku. Zawór zwrotny dba o to, aby olej trafiał wyłącznie tam, gdzie przewidział to producent układu. Awaria zaworu zwrotnego objawia się m.in. samoczynnym opadaniem wideł, drganiem masztu przy podnoszeniu albo brakiem reakcji na joystick. Zawór zużywa się naturalnie, szczególnie w intensywnie użytkowanych wózkach obsługujących wysokie regały.

Zawory zwrotno-dławiące mają dwa kierunki przepływu oleju. Jeden kierunek, ten od strony kulki (lub suwaka), jest swobodny (np. napełniania siłownika), a drugi, przeciwny, prowadzi przez regulowaną szczelinę, powodując opóźnienie opróżniania siłownika. W siłownikach pochylenia masztu ustawiono je, aby prędkości pochylania w obu kierunkach były jednakowe i w miarę spowolnione. Ma to wpływ na precyzję położenia ładunku i bezpieczeństwo pracy. W siłownikach podnoszenia warunek, że ʋ ≤ 0,35m/s zapewnia, że ładunek nie ulegnie rozpędzeniu i uszkodzeniu w trakcie odkładania na miejsce magazynowe. Te zawory niekiedy nazywane są hamulcowymi.

Zawór dławiący

Zawór dławiący w wózku widłowym to element, który odpowiada za regulację prędkości przepływu oleju. To on zapewnia płynne, stabilne ruchy masztu podczas podnoszenia i opuszczania wideł. Jest szczególnie doceniany w pracy magazynu, gdzie precyzja ma znaczenie przy odkładaniu towarów na wysokie regały lub przy manewrach w wąskich korytarzach. Gdy element zaczyna się zużywać, ruchy masztu stają się szarpane, widły opadają zbyt szybko lub reagują z opóźnieniem.

Jak Działa Hydraulika w Wózku Widłowym - Krok po Kroku

Układ hydrauliczny wózka widłowego funkcjonuje zgodnie z zasadą Pascala, która zakłada równomierne rozprowadzenie ciśnienia generowanego przez pompę. Poniżej przedstawiono typowy układ hydrauliczny zastosowany w wózkach podnośnikowych.

1. Uruchomienie pompy i pobór oleju: Po włączeniu wózka (uruchomieniu silnika) aktywuje się pompa hydrauliczna, która zaczyna zasysać olej ze zbiornika. Olej przechodzi przez filtr, aby usunąć zanieczyszczenia, po czym trafia do pompy.
2. Wytworzenie ciśnienia roboczego: Tłoczony przez pompę olej osiąga wysokie ciśnienie (rzędu setek bar) i płynie przewodami w kierunku rozdzielacza. Na wyjściu z pompy znajduje się zawór bezpieczeństwa (maksymalny), który pozostaje zamknięty, dopóki ciśnienie nie przekroczy ustalonej granicy.
3. Sterowanie przepływem (rozdzielacz): Gdy operator chce podnieść ładunek, przechyla odpowiednią dźwignię sterującą lub naciska przycisk/joystick. To powoduje przestawienie sekcji rozdzielacza hydraulicznego w pozycję „podnoszenie”. Otwiera się kanał prowadzący olej do siłowników podnoszenia masztu. Jeśli natomiast jest przesterowana dźwignia od podnoszenia, wówczas olej płynie do siłownika podnoszenia. I w zależności od tego, jaki ciężar jest na widłach, pompa generuje ciśnienie. Im mniejszy ciężar, tym mniejsze ciśnienie.
4. Praca siłowników - podnoszenie ładunku: Gdy rozdzielacz przekieruje strumień płynu do siłowników podnoszenia, olej wpływa do ich dolnej komory. Napierające ciśnienie powoduje wysuw tłoczysk do góry, a co za tym idzie - uniesienie wideł wraz z ładunkiem. Pompa utrzymuje stały przepływ oleju, dzięki czemu ruch jest płynny. Ciśnienie automatycznie dostosowuje się do ciężaru ładunku (przy większym obciążeniu pompa wytwarza odpowiednio wyższe ciśnienie). Gdy wózek osiągnie żądaną wysokość, operator neutralizuje dźwignię, a rozdzielacz zamyka dopływ oleju do cylindrów.
5. Opuszczanie ładunku i powrót oleju: Aby opuścić ładunek, operator przestawia dźwignię w pozycję „opuszczanie”. Powoduje to otwarcie innej sekcji rozdzielacza, która łączy górną część siłowników z przewodem powrotnym do zbiornika. Olej podtrzymujący tłoki zaczyna odpływać z siłowników z powrotem do zbiornika, a ciężar ładunku wymusza wsuwanie się tłoczysk i kontrolowane opadanie wideł. Zawór dławiący dba o to, by opadanie odbywało się z bezpieczną prędkością. Olej wypływający z cylindrów wraca przez rozdzielacz i układ przewodów do zbiornika, gotowy do ponownego użycia.

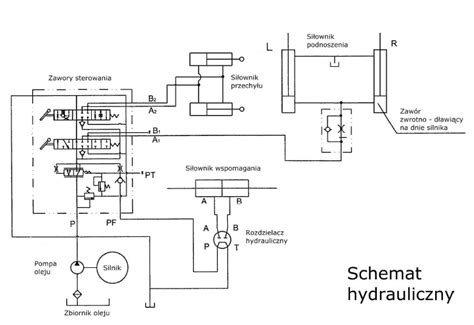

Powyższy opis to uproszczony schemat działania hydrauliki w standardowym wózku widłowym. W praktyce układ może jednocześnie zasilać kilka funkcji (np. podnoszenie i przechylanie), lecz zasada przekazywania ciśnienia i sterowania zaworami pozostaje taka sama. Dźwignia od pochylania masztu działa w ten sam sposób: wychylenie dźwigni w dół to pochylenie masztu na kabinę, wychył w górę powoduje pochylenie do przodu.

Starsze schematy nie zawsze pokazywały wszystkie zawory, takie jak drugi zawór maksymalny wbudowany między pompę a rozdzielacz oraz zawory zwrotno-dławiące. Nowsze rozwiązania, takie jak orbitrole (układy wspomagania kierownicy), umożliwiają włączenie układu kierowania (skrętu) w zasilanie z tej samej pompy co układ hydrauliczny. Wtedy olej z zaworu maksymalnego idzie na układ kierowniczy, a ruch dźwignią od podnoszenia lub pochylenia masztu powoduje automatyczne przekierowanie strumienia na rozdzielacz.

Bilans Mocy i Sprawność Układu Hydraulicznego

W układach hydraulicznych możemy zrobić bilans mocy i określić sprawność układu. Celem prostszego przedstawienia obliczeń pominięto opory tarcia, straty i przecieki wewnętrzne pompy oraz siłownika.

Obliczenia dla pompy:
P_w = Q ∙ p
Q = n ∙ q
P_w = n ∙ q ∙ p
Gdzie:
P_w - moc włożona
Q - wydatek pompy
p - ciśnienie wytworzone przez pompę
n - obroty pompy
q - wydatek jednostkowy/1 obrót

Obliczenia dla siłownika:
L_u = F ∙ s
F = m ∙ g ∙ s
P_u = L_u / t = m ∙ g ∙ s / t
Gdzie:
P_u - moc użyteczna
L_u - praca
F - siła na tłoczysku
s - wysuw tłoczyska
m - masa ładunku
g - przyspieszenie ziemskie (9,81 m/s²)
t - czas

Porównanie i sprawność:
Gdy porównamy P_w i P_u, otrzymamy zależność, że:
P_w > P_u
P_w - P_u = strata energii
(P_u / P_w) ∙ 100% = sprawność układu ŋ ≈ 85%

Straty wynikają z oporów przepływu przez wąskie szczeliny zaworów dławiących, strat na przewodach, wynikających z przepływu pod kątem na kolanku 90° na trójniku itd. Przecieki na suwakach, rozdzielacze na pompie powodują dodatkowo nagrzewanie się oleju - to zmniejsza lepkość i przyczynia się do spadku sprawności. Aby poprawić sprawność, do układów wprowadza się różnego rodzaju wymienniki ciepła (chłodnice).

Typowe Usterki Układu Hydraulicznego i Zaworów

Intensywna eksploatacja wózków widłowych sprawia, że układ hydrauliczny podlega zużyciu. Uszkodzenia mogą pojawiać się z czasem nawet przy prawidłowym użytkowaniu, zwłaszcza jeśli zaniedba się regularny serwis. Regularne monitorowanie stanu zaworu przelewowego jest kluczowe dla zapewnienia bezpieczeństwa w pracy wózka.

Wyciek oleju hydraulicznego

To jedna z najpowszechniejszych usterek. Objawia się obecnością plam oleju pod wózkiem lub mokrymi elementami masztu i siłowników. Wyciek oleju oznacza ubytek medium roboczego i spadek ciśnienia w układzie, a dodatkowo stwarza zagrożenie (śliska podłoga, możliwość uszkodzenia pomp z powodu pracy „na sucho”). Typowe przyczyny wycieków to nieszczelności przewodów lub złączy, pęknięcia w wężach, uszkodzone uszczelnienia siłowników albo poluzowane połączenia.

Spadek wydajności podnoszenia / brak ciśnienia

Wózek widłowy nagle „słabnie” - maszt podnosi się wolniej, szarpie lub w ogóle nie chce unieść nominalnego ładunku. Przyczyną bywa niedobór oleju hydraulicznego, zapowietrzenie układu albo zużycie któregoś z kluczowych komponentów - np. zużyta pompa hydrauliczna nie osiąga już właściwego ciśnienia. Również zapchany filtr oleju lub zawór może dławić przepływ. W efekcie wózek nie podnosi na pełną wysokość lub „odpuszcza” przy dużym obciążeniu. Niewłaściwa regulacja zaworu przelewowego skutkuje konsekwencjami podobnymi do zużytej pompy hydraulicznej, prowadząc do strat ciśnienia, obniżonej wydajności i spowolnienia całego układu podnoszenia.

Samoistne opadanie masztu

Jeśli widły z uniesionym ładunkiem powoli opadają, mimo że nie wciskamy żadnej dźwigni, to znak, że układ nie utrzymuje ciśnienia. Zwykle winne są nieszczelne siłowniki (zużyte uszczelniacze tłoka przepuszczają olej wewnętrznie) lub nieszczelny zawór zwrotny w rozdzielaczu. Jest to bardzo niebezpieczne, bo ładunek może osuwać się niekontrolowanie. Awaria zaworu zwrotnego objawia się m.in. samoczynnym opadaniem wideł, drganiem masztu przy podnoszeniu albo brakiem reakcji na joystick.

Szarpanie, wibracje, hałasy przy pracy hydrauliki

Głośna praca pompy (np. „jęczenie”), odgłosy syczenia czy bulgotania, a także drgania masztu przy podnoszeniu świadczą o nieprawidłowościach. Najczęstsze powody dziwnych dźwięków to zapowietrzenie układu, zbyt niski poziom oleju, zużycie pompy lub zaworów. Z kolei wibracje i szarpnięcia sugerują, że przepływ oleju nie jest równomierny albo ciśnienie nie trzyma stałego poziomu. Możliwe przyczyny to obecność powietrza w oleju, zużyte tłoki siłowników czy problemy z zaworem przelewowym. Objawem awarii zaworu przelewowego bywa charakterystyczne „buczenie” hydrauliki, spadek prędkości podnoszenia lub nagrzewanie przewodów. Gdy zawór dławiący zaczyna się zużywać, ruchy masztu stają się szarpane, widły opadają zbyt szybko lub reagują z opóźnieniem.

Konserwacja i Serwis Zaworu Przelewowego oraz Całego Układu Hydraulicznego

Prawidłowa konserwacja zaworu przelewowego i całego układu hydraulicznego podnosi funkcjonalność i bezpieczeństwo oraz wpływa na długowieczność wózka widłowego. Zadbaj o regularne kontrole i konserwację tego „małego strażaka”.

Regularne przeglądy i serwis wózka widłowego

Najlepszym sposobem na uniknięcie poważnych awarii jest profilaktyka. Regularny serwis wózków widłowych powinien obejmować sprawdzenie działania hydrauliki - kontrolę szczelności, pomiar ciśnienia roboczego, testy pod obciążeniem i oględziny wszystkich komponentów. Warto przestrzegać harmonogramu przeglądów zalecanego przez producenta wózka.

Monitorowanie poziomu i stanu oleju hydraulicznego

Przed rozpoczęciem pracy zawsze sprawdź poziom oleju w zbiorniku hydraulicznym. Zbyt niski poziom grozi zassaniem powietrza do układu i uszkodzeniem pompy. Olej hydrauliczny powinien być także czysty i klarowny - jeżeli zauważysz, że zrobił się ciemny, mętny lub zawiera cząstki zanieczyszczeń, czas na jego wymianę. Wymiana oleju hydraulicznego powinna odbywać się regularnie (np. co około 1000 godzin pracy), zgodnie z instrukcją serwisową.

Wymiana filtrów i utrzymanie czystości układu

Filtry hydrauliczne (ssawne i powrotne) wyłapują drobinki metalu, kurz i brud z oleju. Z czasem mogą się zapchać, ograniczając przepływ. Dlatego regularnie wymieniaj filtry - często zaleca się to robić np. co 2000 godzin pracy lub według wskazań serwisu. Utrzymuj okolicę korka wlewu oleju w czystości, aby przy dolewaniu nie wpadały zanieczyszczenia. Każdorazowo po otwarciu układu zwróć uwagę na czystość - nawet drobne zabrudzenia mogą zaszkodzić precyzyjnym zaworom.

Kontrola uszczelnień, przewodów i połączeń

Przy codziennej obsłudze warto rzucić okiem na węże hydrauliczne - czy nie widać przetarć, pęknięć lub wycieków na złączach. Uszkodzony przewód pod ciśnieniem to nie tylko groźba wycieku, ale i niebezpieczeństwo dla operatora. Jeśli zauważysz jakiekolwiek „pocenie się” oleju na złączkach albo krople na siłowniku, nie bagatelizuj tego - nawet drobna nieszczelność ma tendencję się powiększać.

Testy szczelności i sprawności

Co jakiś czas warto przeprowadzić test szczelności układu hydraulicznego. Polega on na uniesieniu wózkiem nominalnego obciążenia na określoną wysokość (np. ~2,5 m) i pozostawieniu go w tej pozycji na kilkanaście minut. Jeśli wózek w tym czasie opuści ładunek o więcej niż ok. 10 cm w ciągu 10 minut lub zauważysz wycieki - układ nie jest w pełni szczelny i wymaga interwencji.

Sprawdzanie zaworów:

• Zawór przelewowy (zawór hydrauliczny dwukierunkowy): Jego działanie sprawdzamy poprzez podniesienie wideł maksymalnie do góry. Charakterystyczny dźwięk świadczy o tym, że zawór przelewowy działa i odprowadza płyn do zbiornika. Opuszczanie wideł - jednym z najprostszych sposobów na sprawdzenie sprawności zaworu przelewowego jest obserwacja procesu opuszczania wideł.
• Zawór dławiący: Sprawdzamy poprzez opuszczanie wideł. Zawór ten ma za zadanie ograniczyć ciśnienie opuszczania wideł.
• Zawór zwrotny: Należy sprawdzić, czy widły nie opadają. Najlepiej sprawdzić to pod obciążeniem.

Profesjonalny serwis i części zamienne

Jeżeli zauważysz poważniejsze problemy z hydrauliką, najlepiej zwrócić się do specjalistycznego serwisu wózków widłowych. Doświadczeni technicy mają aparaturę, żeby zmierzyć ciśnienie, sprawdzić wydajność pompy czy uszczelnić siłowniki. Ważne jest także, by w razie konieczności wymiany zużytych elementów stosować wysokiej jakości części do wózków widłowych. Tylko wtedy remont przyniesie trwały efekt, a układ hydrauliczny będzie działał jak nowy.
