Wydajny i niezawodny układ zasilania paliwem to serce każdej maszyny budowlanej, a w przypadku koparko-ładowarki JCB 3CX odgrywa on kluczową rolę w zapewnieniu jej optymalnej pracy i długowieczności. Ten artykuł przedstawia kompleksową analizę układu paliwowego JCB 3CX, jego kluczowe elementy, zasadę działania, innowacyjne funkcje obniżające zużycie paliwa, a także wskazówki dotyczące diagnostyki i konserwacji.
Charakterystyka Silnika i Ogólne Dane Techniczne

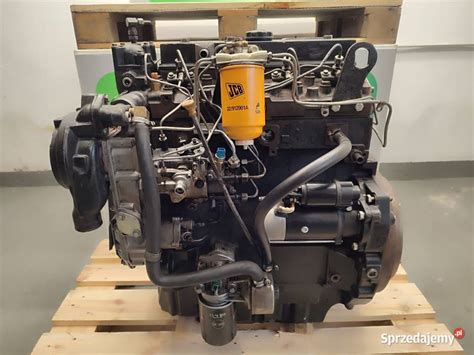

Koparko-ładowarka JCB 3CX jest napędzana silnikiem wysokoprężnym Perkins 1004-40T, wyposażonym w 4 cylindry i o pojemności 4 litrów. Układ napędowy osiąga maksymalną moc do 100 koni mechanicznych i moment obrotowy do 400 Nm, nawet przy niskich obrotach. Dzięki temu zużycie paliwa jest minimalne, a wydajność pozostaje wysoka. Maszyna charakteryzuje się pojemnością zbiornika paliwa wynoszącą 143 litry.
Konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich węzłów i agregatów, co znacznie ułatwia codzienną kontrolę, konserwację i ewentualne naprawy.
Kluczowe Elementy Układu Zasilania Paliwem
Układ paliwowy w JCB 3CX składa się z kilku podstawowych komponentów, które współpracują ze sobą, aby zapewnić ciągły i czysty dopływ paliwa do silnika.
Zbiornik Paliwa
Paliwo jest magazynowane w zbiorniku o pojemności 143 litrów, który jest punktem początkowym dla całego systemu. W celu zapewnienia długotrwałej czystości paliwa, niezbędne są korki wlewu paliwa i odstojniki.
Pompka Paliwa i Przewody Paliwowe
Paliwo ze zbiornika jest transportowane do filtrów przez przewód zasilający za pomocą pompki paliwa. Ważnym aspektem jest jakość i stan przewodów paliwowych. W przypadku uszkodzenia, na przykład pęknięcia końcówki wchodzącej do obudowy filtra paliwa, należy ją wymienić. Oryginalny przewód jest zazwyczaj metalowy, a jego zakup na zamówienie może być kosztowny. Alternatywnie, można użyć paliwoodpornego wężyka gumowego połączonego na cybanty, jednak dążenie do przywrócenia maszyny do stanu pierwotnego jest zalecane.
Filtry Paliwa i Wtryskiwacze
W silniku wbudowany jest filtr wody (często zintegrowany z separatorem paliwa/wody) oraz filtr oleju z zaworem przeciwprądowym, który utrzymuje olej w czystości przez dłuższy czas, redukując koszty konserwacji. Filtr powietrza posiada również system automatycznego czyszczenia. Po przejściu przez system filtracji, czyste paliwo trafia do pompy wtryskowej, a następnie do wtryskiwaczy. Wtryskiwacze odpowiedzialne są za precyzyjne rozpylenie paliwa do komór spalania silnika. Ciśnienie dla silników Perkins oscyluje w granicach 220-280 barów, w zależności od kodu literowego na obudowie wtryskiwacza, który jest czytelny dopiero po wyjęciu go z głowicy.
Zasada Działania i Optymalizacja Zużycia Paliwa
Działanie układu paliwowego polega na pobieraniu paliwa ze zbiornika przez pompkę, która tłoczy je przez system filtrów, usuwając zanieczyszczenia i wodę. Następnie czyste paliwo pod odpowiednim ciśnieniem jest dostarczane do pompy wtryskowej, która z kolei precyzyjnie dozuje je do wtryskiwaczy. Wtryskiwacze rozpylają paliwo do cylindrów, gdzie następuje jego spalanie, generując moc silnika.
Szacowane zużycie paliwa dla koparko-ładowarki JCB 3CX wynosi około 8 litrów na godzinę, jednak może się różnić w zależności od intensywności pracy i używanych funkcji. JCB 3CX wyposażono w szereg funkcji, które zwiększają wydajność i redukują zużycie paliwa:
- EcoRoad: Dzięki zastosowaniu transformatora hydraulicznego z blokadą, zużycie paliwa na godzinę może spaść nawet o 25%.
- EcoLoad: Technologia ta pozwala na sterowanie prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach agregatu napędowego i znacznie zmniejsza zużycie paliwa.
- EcoDig: Funkcja obejmuje układ hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie. Zwiększa to wydajność agregatu i redukuje zużycie paliwa podczas kopania o 15%.
- Torque Lock: Kolejna innowacyjna funkcja, która pozwala również zmniejszyć zużycie paliwa JCB 3CX o 25% i zwiększyć prędkość jazdy o około 10%.
W najnowszych modelach tego agregatu, system spalania paliwa stał się znacznie bardziej wydajny, co pozwoliło zrezygnować z filtra sadzy układu wydechowego i jeszcze bardziej zmniejszyło zużycie paliwa. Silnik posiada również system podgrzewania o mocy 240 W, co umożliwia szybki start nawet w bardzo niskich temperaturach.
Konserwacja i Diagnostyka Układu Paliwowego
Prawidłowa konserwacja i szybka diagnostyka problemów są kluczowe dla zachowania sprawności układu paliwowego JCB 3CX. Konstrukcja silnika ułatwia dostęp do wszystkich komponentów, co usprawnia codzienne kontrole i serwis.
Typowe Objawy Problemów z Układem Paliwowym
Jeśli koparka zaczyna nierówno pracować, traci moc, a z komina wydobywa się lekko biały/niebieski dym po uruchomieniu silnika, a objawy nasilają się przy dodaniu gazu, może to wskazywać na nieprawidłowości w układzie paliwowym lub silniku.
Diagnostyka Ciśnienia Wtrysku
Powyższe objawy często wskazują na nieprawidłowe rozpylanie wtryskiwaczy. Ciśnienie dla silników Perkins oscyluje w granicach 220-280 barów, w zależności od kodu literowego na obudowie wtryskiwacza. Do precyzyjnej diagnostyki konieczny jest demontaż i sprawdzenie wtryskiwaczy.
Usterki Mechaniczne
W niektórych przypadkach przyczyną braku pracy jednego cylindra może być mechaniczne uszkodzenie, np. wyłamana "blaszka" świecy żarowej, która mogła dostać się pod zawory. Taka usterka wymaga demontażu i naprawy.
JCB 3CX wymiana filtrow odpowietrzenie układu paliwa
Dostępność Części Zamiennych
W celu utrzymania układu paliwowego w doskonałej kondycji, niezbędny jest dostęp do wysokiej jakości części zamiennych. Na rynku dostępne są części w trzech opcjach: oryginały, OEM na pierwszy montaż oraz wysokiej jakości zamienniki.
Dostępne od ręki części pasujące do koparko-ładowarek JCB 3CX (oraz innych modeli, takich jak 2CX, 4CX, ładowarek teleskopowych 531, oraz minikoparek) obejmują:
- Korki wlewu paliwa
- Pompki paliwa/separatory
- Pompy wtryskowe
- Przewody paliwowe
- Szklanki/odstojniki
- Uszczelnienia/olie
- Wtryskiwacze/końcówki wtryskiwaczy
Wsparcie ekspertów pozwala na dobór odpowiednich części do maszyn budowlanych JCB, gwarantując najwyższą jakość produktów i zadowolenie z ich eksploatowania.
