Droga dojazdowa do posesji z kruszywa wymaga odpowiedniego przygotowania podłoża, solidnej podbudowy i warstwy nośnej, która musi być dobrze zagęszczona walcem. Proces budowy rozpoczyna się od wytyczenia trasy i wykonania korytowania, po czym następuje aplikacja geowłókniny, pospółki oraz kruszywa o odpowiedniej frakcji. Na końcu należy wyrównać i zagęścić warstwę wierzchnią, aby ograniczyć powstawanie kolein i pylenie.
Ocena Terenu i Planowanie Przebiegu Drogi
Kluczem do trwałej drogi z kruszywa jest trasa zaplanowana z uwzględnieniem ukształtowania terenu i odprowadzania wody. Ocena terenu zaczyna się od sprawdzenia spadku: minimum 2-3% poprzecznie, a na odcinkach podjazdu podłużnie do 5-8%. Istniejące różnice wysokości i kierunki spływu wody można zaznaczyć na mapie działki w skali 1:500 lub 1:1000. Gdy grunt ma wyraźne zagłębienia powyżej 10-15 cm, trasa powinna je omijać lub przewidywać nasyp.
Analiza Spadków i Ukształtowania Terenu
Na miejscu pomocny bywa prosty pomiar niwelacją sznurkową lub poziomicą o długości 1,5-2 m, z tyczkami oddalonymi o 10-20 m. Jeśli różnica poziomów przekracza 20 cm na 10 m, planuje się łagodne łuki pionowe, a nie „schodki”. Przy gruncie spoistym (glina) próg nośności po deszczu łatwo ocenić: jeśli ślad buta zapada się na ponad 2 cm, trasa powinna iść po wyżej położonych partiach. Taka strategia skraca późniejsze korytowanie nawet o 20-30% objętości urobku.
Weryfikacja Manewrowa i Szerokość Robocza
Przebieg drogi warto od razu sprawdzić pod kątem manewrowości: dla samochodu osobowego minimalny promień łuku to 6-8 m, a dla busa 9-12 m. Szerokość robocza drogi powinna wynosić minimum 3,0 m oraz dodatkowe 0,25-0,5 m pobocza po każdej stronie. Przy bramie dobrze jest przewidzieć poszerzenie do 3,5-4,0 m na długości 4-6 m, aby ułatwić skręt. Bez takiego poszerzenia, kierowca podjeżdżający z przyczepą może być zmuszony do dwukrotnego cofania.
Narzędzia do Wytyczania Trasy
Do wytyczenia trasy wystarczą sznur murarski, paliki co 5-10 m i spray do oznaczeń. Oś drogi można przenieść z mapy, zaznaczyć łuki co 2-3 m i sprawdzić prześwity przy drzewach, gdzie bezpieczny odstęp to minimum 50 cm od pnia. Dobrze jest także nanieść miejsca pod przepusty i rowki, zwłaszcza tam, gdzie zlewnia powyżej drogi ma ponad 100 m². Taki szkic ogranicza przeróbki, które potrafią podnieść koszty nawet o 15-20%.
Formalności i Wymagania Techniczne
Przed rozpoczęciem robót niezbędne jest sprawdzenie, jakie zgody i parametry techniczne dotyczą planowanej drogi.
Niezbędne Zgody i Dokumenty

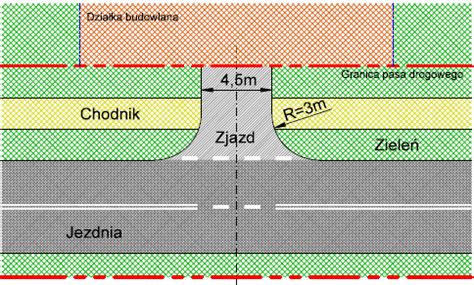

W większości gmin budowa zjazdu z drogi publicznej wymaga decyzji zarządcy drogi oraz projektu sytuacyjnego w skali 1:500 lub 1:1000. Na odpowiedź urzędu czeka się zwykle 14-30 dni, a w przypadku drogi krajowej nawet 60 dni. Jeśli droga wewnętrzna ma długość powyżej 30 m, często wymaga uzgodnienia zjazdu pożarowego, co chroni przed późniejszymi poprawkami.
Kluczowe Parametry Techniczne
Przed złożeniem wniosku należy sprawdzić miejscowy plan zagospodarowania przestrzennego (MPZP) albo decyzję o warunkach zabudowy (WZ), ponieważ mogą one narzucać minimalną szerokość pasa ruchu (np. 3,0 m) i promień łuku (6-8 m). Dodatkowo ustala się klasę nośności, np. 100 kN na oś dla dojazdu ciężarówki z opałem. Pomocna jest także mapa do celów projektowych z aktualnością nie starszą niż 12 miesięcy; bez niej geodeta może odmówić tyczenia.
Dodatkowe Aspekty Prawne i Techniczne
Przepisy lokalne mogą określać spadek podłużny 0,5-3% i minimalne oddalenie krawędzi od ogrodzenia na 0,5 m. Czasem wymagane są krawężniki najazdowe o wysokości 6-8 cm przy włączeniu do drogi publicznej. Gdy dojazd przekracza 20 m, urząd może żądać odwodnienia do studni chłonnej o chłonności minimum 1 m³, co łączy się z późniejszym etapem odwadniania.
Poniżej zebrano podstawowe kroki i dokumenty, które ułatwiają start prac i skracają czas formalności:
- Uzgodnienie lokalizacji zjazdu z zarządcą drogi i projekt zjazdu w skali 1:500; termin odpowiedzi 14-30 dni.
- Sprawdzenie MPZP lub WZ: szerokość jezdni min. 3,0 m, promienie łuków 6-8 m, zakazy utwardzania w strefie 10 m od rowu.
- Mapa do celów projektowych aktualna do 12 miesięcy i tyczenie osi drogi z tolerancją ±5 cm.
- Warunki odwodnienia: spadek 1-2%, skrzynki lub studnia chłonna min. 1 m³, brak zrzutu wody na sąsiednią działkę.
- Ustalenie klasy obciążenia: do 100 kN/oś dla dojazdów z ruchem ciężkim i minimalnej grubości podbudowy 20-25 cm.
Po zebraniu tych elementów można zaplanować harmonogram robót na 2-4 dni prac ziemnych i 1 dzień zagęszczania, co daje podstawę do rzetelnej wyceny, ponieważ wykonawca widzi parametry i ryzyka. W razie kolizji z sieciami podziemnymi powyżej 0,3 m od krawędzi, warto wystąpić o ich zinwentaryzowanie przez gestorów, co oszczędza czas na etapie korytowania. Jeśli dojazd przecina rów lub ciek, potrzebne bywa pozwolenie wodnoprawne, a jego uzyskanie trwa 30-90 dni. Czasem szybciej wypada zastosować przepust o średnicy 400-600 mm, zatwierdzony przez zarządcę drogi, aby uniknąć przestojów sprzętu, który na budowie kosztuje 150-300 zł za godzinę. Lepiej zamknąć formalności, zanim pojawi się koparka.

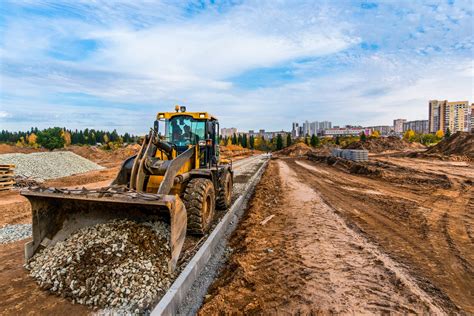

Dobór Kruszywa do Podbudowy i Warstwy Wierzchniej
Dobór kruszywa decyduje o nośności i trwałości drogi przez minimum 10-15 lat. Podbudowa potrzebuje mocnego, łamanego materiału, a warstwa wierzchnia powinna być stabilna i odporna na koleiny. Liczy się też frakcja, czyli wielkość ziaren mierzona w milimetrach. Dla działki z ruchem do 5 aut dziennie nie trzeba rozwiązań jak dla dróg przeznaczonych dla ciężarówek.
Kruszywo do Podbudowy
Do podbudowy najczęściej stosuje się kruszywo łamane 0-31,5 mm albo 0-63 mm w zależności od grubości warstwy i rodzaju gruntu. Mieszanka o ciągłym uziarnieniu lepiej się klinuje, więc po 2-3 przejazdach zagęszczarki tworzy sztywną płytę. Na gruntach słabszych podbudowa powinna mieć 20-30 cm, a na nośnych 15-20 cm. To ogranicza osiadanie o kilka milimetrów na metr już po pierwszym sezonie.
Kruszywo do Warstwy Wierzchniej
Warstwa wierzchnia może być z grysu 4-16 mm, klińca 8-16 mm albo tłucznia 16-22 mm, dobranego do planowanej prędkości 10-30 km/h i pochylenia. Ziarna nie mogą być zbyt drobne, bo pył 0-2 mm spłukuje deszcz w 1-2 miesiące i miesza się z błotem. W miejscach zacienionych lepiej sprawdza się grys, ponieważ szybciej przesycha dzięki ostrym krawędziom. Wjazd pod kątem 10-12% wymaga twardszego materiału, aby koła nie buksowały.
Wskaźniki Trwałości i Materiały Recyklingowe
Przed zakupem opłaca się sprawdzić mrozoodporność F50-F100 i ścieralność LA30-LA45 (to wskaźniki trwałości w cyklach i procentach ubytku). Kruszywo z recyklingu może służyć w podbudowie, ale tylko z frakcją kontrolowaną i bez gipsu, bo ten chłonie 5-10% wody. Na warstwę jezdną lepiej wybrać materiał naturalny lub łamany o niskiej nasiąkliwości poniżej 2%. Ułatwia to zimowe odśnieżanie i ogranicza błoto.
Tabela Zastosowania Kruszyw
Poniższa tabela zestawia popularne kruszywa do podbudowy i warstwy wierzchniej wraz z typowymi frakcjami i zastosowaniem, ułatwiając dobór grubości warstw przy ruchu lekkim i okazjonalnym średnim.
| Rodzaj kruszywa | Typowa frakcja (mm) | Zastosowanie | Rekomendowana grubość warstwy | Uwagi techniczne |
|---|---|---|---|---|
| Kruszywo łamane mieszane | 0-31,5 | Podbudowa zasadnicza | 15-25 cm | Uziarnienie ciągłe, dobra klinowalność; LA ≤ 40, F ≥ 50 |
| Tłuczeń | 16-31,5 lub 16-63 | Podbudowa na gruntach słabszych | 20-30 cm | Wymaga podsypki drobnej 0-5 mm do zaklinowania |
| Kliniec | 8-16 | Warstwa wierzchnia | 4-6 cm | Szorstka nawierzchnia, dobra przy nachyleniu 6-12% |
| Grys | 4-16 | Warstwa wierzchnia estetyczna | 3-5 cm | Niska nasiąkliwość ≤ 2%; równy wygląd |
| Pospółka/piasek | 0-8 | Podsypka wyrównawcza | 5-10 cm | Tylko jako warstwa pomocnicza; nie na wierzch |
| Kruszywo z recyklingu (beton) | 0-31,5 | Podbudowa pomocnicza | 10-20 cm | Kontrola zanieczyszczeń; unikać domieszek gipsu |
W praktyce sprawdza się układ: podbudowa 15-25 cm z łamanego 0-31,5 mm oraz wierzch 4-6 cm z klińca lub grysu.

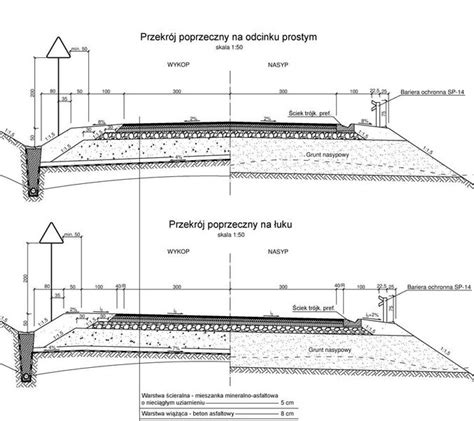

Przygotowanie Podłoża: Korytowanie, Spadki i Geowłóknina
Dobrze przygotowane podłoże decyduje o trwałości drogi z kruszywa przez minimum 5-8 lat. Pod korytowanie, spadki i geowłókninę podchodzi się etapowo, aby warstwy współpracowały. Najpierw należy zapewnić stabilne podłoże, potem równy profil i separację. Bez tego szybko pojawią się koleiny.
Korytowanie Terenu
Korytowanie zaczyna się od zdjęcia humusu na głębokość 20-30 cm, aż do nośnej warstwy gruntu rodzimego. Szerokość koryta planuje się o 20-30 cm większą od projektowanej jezdni, aby zmieścić skarpy lub obrzeża. Spód koryta profiluje się z lekkim spadkiem i zagęszcza płytą o wadze 100-200 kg, wykonując po 2-3 przejazdy na pas. Jeśli po próbie dynamicznej stopa zagłębia się więcej niż 1,5 cm, podłoże wymaga dogęszczenia lub stabilizacji.
Profilowanie Spadków Poprzecznych i Podłużnych
Spadki poprzeczne prowadzą wodę poza jezdnię i ograniczają nasiąkanie kruszywa. Przy jezdni dwukierunkowej ustala się zwykle 2-3% w kierunku poboczy, przy jednostronnym odprowadzeniu 2% w jedną stronę. Spadek podłużny, nawet niewielki 0,5-1%, pomaga przy odtajaniu i deszczu. Bez spadku woda stoi w koleinach.
Rola Geowłókniny i Geokraty
Geowłóknina separuje kruszywo od gruntu i zwiększa nośność podbudowy o 20-40%, działając jak filtr i warstwa rozdzielająca. Dobiera się gramaturę 150-200 g/m² dla gruntów stabilnych i 200-300 g/m² dla słabszych, gliniastych. Pasy układa się z zakładem 30-50 cm, bez fałd, na podłożu oczyszczonym z kamieni powyżej 3 cm. W chłodny dzień widać mniej falowania materiału, co ułatwia równy montaż.
W rejonach podmokłych stosuje się dodatkowo geokratę o wysokości 5-10 cm, która ogranicza przemieszczenia kruszywa. Montuje się ją punktowo kotwami co 1-1,5 m, a komórki wypełnia pierwszą warstwą frakcji 31,5-63 mm. Taki zabieg skraca liczbę napraw w pierwszych 12 miesiącach, co jest realną oszczędnością czasu i kosztów.
Wykonanie Odwodnienia Drogi
Skuteczne odwodnienie zaczyna się od nadania drodze stałego kierunku spływu i zorganizowania miejsca odbioru wody. Minimalny spadek podłużny lub poprzeczny powinien wynosić 2-3%, aby woda nie zalegała w koleinach. Gdy teren jest płaski, wystarcza 2 cm różnicy na każdy 1 m szerokości. Bez spadku kruszywo rozmięka już po 15-20 minutach intensywnego deszczu.
Projektowanie Spadków i Systemów Odbioru Wody

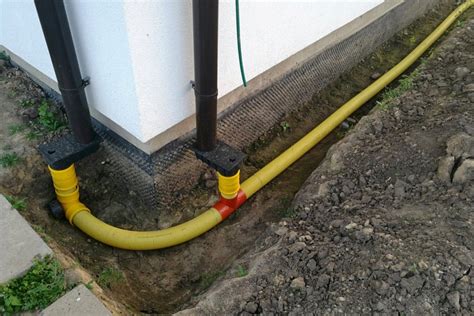

Najprostszy układ to spadek daszkowy albo jednokierunkowy w stronę rowu o głębokości 25-40 cm. Rów powinien mieć dno z 1-2% spadkiem do studzienki chłonnej lub przepustu, aby woda nie stała. Przy podłożu gliniastym przydaje się drenaż francuski (rura drenarska w obsypce z żwiru 16-32 mm), układany 30-50 cm poniżej warstwy nośnej. To rozwiązanie przechwytuje wodę już w gruncie.
Drenaż i Elementy Liniowe
Przy wjazdach i zwężeniach dobrze działa korytko lub rynna liniowa o szerokości 10-15 cm z kratką klasy A15-B125. Rynna powinna mieć ciągłość co najmniej 3-6 m i spadek 1% do osadnika, by nie zbierał się muł. Osadnik trzeba czyścić 2-4 razy w roku, szczególnie po ulewie przekraczającej 20 mm. Prosta obserwacja po pierwszym deszczu pozwala szybko skorygować nachylenia.
Odprowadzanie Wody z Rowów
Wodę z rowów należy bezpiecznie odprowadzić, na przykład przez przepust z rury Ø160-200 mm pod zjazdem o długości 3-5 m. Wylot rury trzeba zabezpieczyć narzutem z kamienia 8-15 cm, aby ograniczyć wypłukiwanie. Na gruntach przepuszczalnych można wykonać studnię chłonną o średnicy 80-100 cm i głębokości 1,5-3 m, ale tylko przy zwierciadle wody poniżej 1,5 m. To zamyka obieg i chroni drogę przed rozmakaniem.
Podsumowanie Elementów Odwodnienia
- Spadek nawierzchni: 2-3% na całej długości, kontrola co 5-10 m łatą 2 m.
- Rowy odwadniające: głębokość 25-40 cm, spadek dna 1-2% do odbiornika.
- Drenaż francuski: rura perforowana Ø100 mm, obsypka 15-20 cm żwiru 16-32 mm.
- Rynny liniowe: szerokość 10-15 cm, długość ciągła 3-6 m, czyszczenie 2-4 razy w roku.
- Przepust pod zjazdem: rura Ø160-200 mm, długość 3-5 m, wylot z narzutem 8-15 cm.
Te liczby pomagają szybko zaplanować odwodnienie i uniknąć rozmiękania kruszywa. Po wykonaniu odwodnienia nawierzchnia lepiej zniesie nawet 30-40 dni deszczowych w roku.

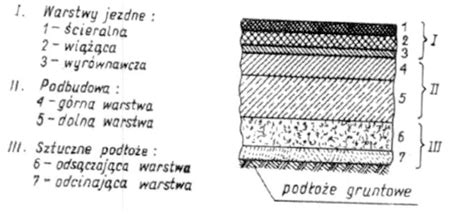

Układanie i Zagęszczanie Warstw Kruszywa
Warstwy kruszywa układa się od najgrubszej do najdrobniejszej, a każdą z nich trzeba osobno zagęścić. Typowa podbudowa ma 15-25 cm, a warstwa wierzchnia 4-8 cm; łączna grubość do ruchu osobówek zwykle mieści się w 20-35 cm. Spadek poprzeczny, ustalony podczas przygotowania podłoża, powinien pozostać widoczny po zagęszczeniu, czyli około 2-3%. Bez tego woda zatrzyma się w koleinach.
Ogólne Zasady Układania
Układanie zaczyna się od kruszywa nośnego o frakcji 31,5-63 mm, które rozściela się na grubość 8-12 cm na jedną warstwę. Lepiej położyć dwie warstwy po 10 cm niż jedną 20 cm, ponieważ zagęszczarka ma ograniczony zasięg. Każde 10 m odcinka kontroluje się łatą 2 m i sznurem, aby nie przekroczyć różnicy 1-2 cm. Krótkie postoje ciężarówki na świeżo ułożonym kruszywie są ryzykowne.
Zagęszczanie Warstw
Do zagęszczania używa się zagęszczarki płytowej 90-140 kg lub walca 1-3 t; wymaga to 3-6 przejść na pas, aż do braku śladów buta. Test gruntu wykonuje się butem lub młotkiem ogrodowym, a wilgotność koryguje się zraszaniem 0,5-1,0 l/m² na przejście. Zbyt mokre kruszywo „pompuje”, więc przerwa 30-60 minut pozwala na odparowanie. To skraca późniejsze remonty. Następnie układa się warstwę pośrednią 16-31,5 mm na 6-10 cm i znów zagęszcza 3-4 przejściami, aż materiał „zablokuje się” bez pływania. Na końcu kładzie się warstwę ścieralną 2-8 mm lub kliniec 4-16 mm, zwykle 4-6 cm; po zagęszczeniu zmniejszy się o 10-20%. Wjazd samochodu dopuszcza się po 12-24 godzinach, gdy powierzchnia jest sucha i twarda. Warto odczekać ten jeden dzień niż naprawiać koleiny.
Historia sukcesu dotycząca zagęszczania gruntu: ubijaki, zagęszczarki i walce marki Wacker Neuson
Sekwencja Układania i Kontrola Jakości
Praktyczna sekwencja kroków, razem z kontrolą jakości, wygląda następująco:
- Rozścielenie podbudowy 31,5-63 mm na 8-12 cm i wyrównanie łatą 2 m, tolerancja 1-2 cm.
- Zagęszczanie 3-6 przejściami, przy wilgotności kropelkowej; ewentualne zraszanie 0,5-1,0 l/m².
- Dosypanie i związanie krawędzi na 30-50 cm od osi, aby nie rozsypywały się pod kołami.
- Warstwa pośrednia 6-10 cm z frakcji 16-31,5 mm, zagęszczenie do braku śladu buta.
- Warstwa wierzchnia 4-6 cm z klińca 4-16 mm lub grysu 2-8 mm, końcowe 2-3 przejścia.
Po zakończeniu przeprowadza się objazd kontrolny z prędkością 5-10 km/h i zaznacza miękkie miejsca do punktowego dobijania. W pierwszym tygodniu ruchu dobrze sprawdza się dosypka 0,1-0,2 m³ na 10 m, jeśli pojawią się lekkie wyboczenia. Utrzymanie spadku 2-3% i stabilnych krawędzi sprawia, że droga nie tworzy kolein już po kilku przejazdach. Dzięki temu droga z kruszywa będzie pracować przewidywalnie przez kolejne sezony.
Wykończenie Krawędzi i Zabezpieczenie Poboczy
Krawędzie stabilizuje się mechanicznie, a pobocza chroni przed rozjeżdżaniem i spływem wody. Pomaga niski obrzeżnik lub krawężnik o wysokości 6-8 cm, osadzony w podsypce cementowo-piaskowej w proporcji 1:4. Taki element „trzyma” kruszywo na szerokości 5-10 cm od krawędzi, dzięki czemu warstwa nie „ucieka” przy manewrach.
Jeśli zależy na tańszym rozwiązaniu, sprawdza się palisada drewniana co 50-80 cm lub stalowe szpilki z taśmą obrzeżową o grubości minimum 3 mm. Obrzeże powinno sięgać 2-3 cm poniżej wierzchu, aby nie tworzyć stopnia, co zapewnia płynny przejazd. Wjazd na posesję lepiej zostawić bez ostrych kantów. Pobocza wygodnie usztywnić pasem 20-30 cm z drobniejszego kruszywa 4-16 mm, zagęszczonego na 95% Proctora (wskaźnik zagęszczenia gruntu). Taki pas przejmuje rozjeżdżanie i rozlewanie się mieszanki z jezdni.
