Układanie kostki brukowej z użyciem zagęszczarki

Układanie kostki brukowej to zadanie wymagające cierpliwości i precyzji, ale prawidłowo wykonane zapewni trwałą, solidną i estetyczną nawierzchnię. Kluczem do sukcesu jest odpowiednie przygotowanie podłoża, a w tym procesie niezbędna okazuje się zagęszczarka płytowa. Niezależnie od tego, czy jesteś profesjonalistą, czy nowicjuszem, prawidłowe użycie zagęszczarki płytowej ma kluczowe znaczenie dla stabilności konstrukcyjnej i trwałości projektu.

Zrozumienie działania zagęszczarki płytowej

Zagęszczarki płytowe, znane również jako zagęszczarki wibracyjne, wykorzystują prosty, ale skuteczny mechanizm do osiągnięcia zagęszczenia gruntu. Maszyny te są wyposażone w wytrzymałe stalowe płyty, które wywierają siłę skierowaną w dół na powierzchnię. Gdy płyta wibruje szybko, wytwarza pęd, który pomaga osiadać i zagęszczać glebę lub kruszywo znajdujące się pod spodem.

Komponenty i części zagęszczarki

Główne elementy składowe zagęszczarki płytowej obejmują:

• Silnik: Źródłem zasilania zagęszczarki płytowej jest silnik (najczęściej spalinowy czterosuwowy zasilany benzyną lub olejem napędowym, choć spotyka się też modele elektryczne), który zapewnia siłę potrzebną do zagęszczania.
• Sprzęgło i układ przeniesienia napędu: Między silnikiem a mechanizmem wibracyjnym znajduje się sprzęgło odśrodkowe oraz przekładnia pasowa (pasek klinowy), przenoszące moment obrotowy.
• Mechanizm wibracyjny (wzbudnica): Metoda ta wykorzystuje mechanizm wibracji w celu uzyskania drgań powodujących zagęszczanie. Składa się z wału lub wałków z mimośrodowo umieszczonymi ciężarkami, które obracając się, wywołują silne drgania.
• Podstawa/płyta zagęszczarki: Płyta lub podłoże to część zagęszczarki mająca bezpośredni kontakt z zagęszczaną powierzchnią. Jest wykonana z solidnej stali o dużej grubości.
• Uchwyt (dyszel): Operator może używać uchwytu do sterowania ruchem zagęszczarki w różnych kierunkach w trakcie procesu. Uchwyt ten jest zwykle wyposażony w system antywibracyjny.
• Obudowa silnika/silnika: Wewnętrzne części jednostki napędowej są umieszczone w obudowie i osłonięte.
• Rozrusznik ręczny (zasilany benzyną): W przypadku zagęszczarek płytowych z silnikiem benzynowym są one zazwyczaj wyposażone w rozrusznik ręczny, który umożliwia uruchomienie silnika.
• Kontrola przepustnicy/prędkości: Prędkość zagęszczarki jest kontrolowana za pomocą przepustnicy lub regulatora prędkości, co pozwala operatorowi na kontrolę procesu zagęszczania.
• Regulacja głębokości zagęszczania: Dzięki możliwości regulacji głębokości zagęszczania można wybrać pożądany stopień zagęszczenia.
• Zbiornik na wodę (opcjonalnie): Niektóre zagęszczarki płytowe są wyposażone w wbudowany zbiornik na wodę, zaprojektowany do rozpylania wody na zagęszczanej powierzchni, co zwiększa skuteczność zagęszczania.
• Koła transportowe (opcjonalnie): Jeśli zagęszczarka płytowa posiada kółka, manewrowanie nim z jednego miejsca do drugiego będzie mniej skomplikowane.

Typy zagęszczarek płytowych

Biorąc pod uwagę zasadę działania, wyróżnia się dwa główne typy zagęszczarek płytowych:

• Zagęszczarka płytowa jednokierunkowa: Te jednokierunkowe walce mogą zagęszczać grunty ziarniste i nawierzchnie asfaltowe. Są to zazwyczaj lżejsze, kompaktowe maszyny zaprojektowane do pracy w jednym kierunku (do przodu).
• Rewersyjna zagęszczarka płytowa: Rewersyjne płyty zapewniają elastyczność ubijania do przodu lub do tyłu. Są idealne do zagęszczania spoistych gleb, ponieważ zapewniają ściślejsze zagęszczanie w ograniczonych obszarach. Są to bardziej zaawansowane maszyny dwukierunkowe, które mogą pracować zarówno do przodu, jak i do tyłu, co ułatwia manewrowanie na większych powierzchniach.

Dlaczego właściwe zagęszczanie jest konieczne?

Prawidłowe zagęszczanie jest niezbędne do zapewnienia stabilności konstrukcyjnej i trwałości projektu. Zwiększa stabilność, zwiększa wytrzymałość na ścinanie, zmniejsza ściskliwość, poprawia kontrolę wilgoci i zwiększa nośność. Eliminując puste przestrzenie i zwiększając gęstość gleby, zagęszczanie zapobiega osiadaniu, zapadaniu się i uszkodzeniom konstrukcyjnym w czasie.

Kompleksowy proces układania kostki brukowej z użyciem zagęszczarki

Układanie kostki brukowej dobrze jest rozpocząć od przygotowania projektu, zwłaszcza jeśli prace będą prowadzone na terenie o nieregularnym kształcie. Projekt nie musi być profesjonalny i szczegółowy, ale powinien dostarczyć informacji na temat tego, jakich materiałów budowlanych i w jakich ilościach będziesz potrzebował. To pozwoli na oszacowanie ostatecznej ceny całego przedsięwzięcia.

Krok 1: Wybór odpowiedniej kostki brukowej i materiałów

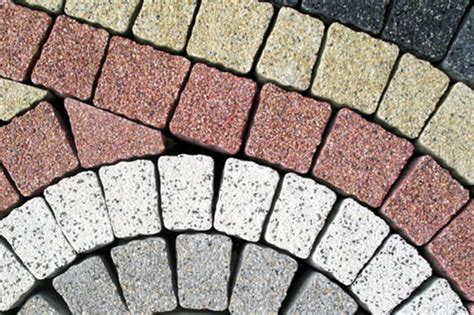

Remont posesji związany z układaniem kostki brukowej powinieneś zacząć od wyboru materiałów, które posłużą Ci podczas pracy. Zastanów się nad kształtem i fakturą kostki, która powinna być dostosowana do sposobu eksploatowania nawierzchni. Kostka z gładką powierzchnią będzie bardziej odporna na zabrudzenia, natomiast ta z chropowatą strukturą wymaga dodatkowej impregnacji. Ważnym aspektem jest również rozmiar kostki. Ilość potrzebnego materiału oszacuj na podstawie pomiarów terenu lub przy pomocy przygotowanego wcześniej projektu. Nie zapomnij o krawężnikach. Najtrudniejszą częścią przygotowań jest wyliczenie zapotrzebowania na materiały potrzebne do podbudowy, co jest możliwe dopiero po korytowaniu i wykonaniu obrzegowań. Wstępnie możesz przyjąć, że jest to około 300 kg/m² nawierzchni. Na 10 m² warstwy podkładowej nawierzchni będziesz potrzebował około 800 kg piasku i 50 kg cementu.

Krok 2: Przygotowanie narzędzi

Do pracy będziesz potrzebował podstawowego sprzętu takiego jak grabie, szpadel, taczka, miotła, poziomica, paliki, sznur oraz ręczny ubijak. Niezbędna będzie zagęszczarka wibracyjna. Warto wynająć także spycharko-ładowarkę. Przyda się również szablon, który umożliwi staranne wyrównanie warstwy podkładowej.

Krok 3: Wytyczanie nawierzchni

Na podstawie przygotowanego projektu, rozpocznij pracę od pomiarów terenu oraz wyznaczenia granic układanej nawierzchni. Przy pomocy palików rozmieść na posesji określone w projekcie punkty, wytyczając w ten sposób usytuowanie i obszar zabudowy. Następnie połącz za pomocą sznurka wszystkie paliki, aby określić poziom bruku lub obrzeży.

Krok 4: Korytowanie

Po wytyczeniu palikami obszaru, na którym będziesz docelowo układał kostkę, usuń humus i wykop ziemię na głębokość wszystkich warstw technologicznych. Zazwyczaj jest to głębokość od 25 do 50 cm. Jeśli przygotowujesz podjazd dla samochodu osobowego, głębokość korytowania należy powiększyć o kolejne 10-20 cm. Głębszy wykop - ok. 50 cm - konieczny będzie także na terenach podmokłych i glinianych oraz w sytuacji budowy podjazdu dla cięższych maszyn. Podłoże powinno być jednorodne i nośne, przepuszczalne oraz niewysadzinowe. Weź pod uwagę, że w zależności od grubości podbudowy, może być niezbędne odpowiednie pogłębienie wykopu w miejscach pod obrzeża i krawężniki. Kolejnym krokiem jest oczyszczenie wykopu z korzeni roślin. Następnie możesz przystąpić do wyrównywania powierzchni oraz rozłożenia około 10 cm warstwy piasku lub pospóły. Tak przygotowane dno ubij zagęszczarką. Podczas wykonywania tego kroku pamiętaj o odpowiednim wyprofilowaniu podłoża gruntowego, co umożliwi wykonanie poszczególnych warstw podbudowy o stałej grubości oraz zapewni jednakową pracę nawierzchni.

Krok 5: Wykonanie podbudowy

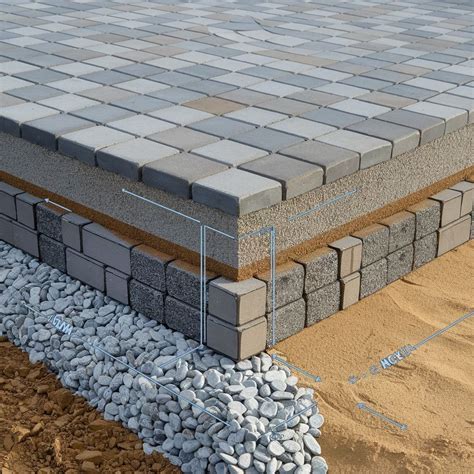

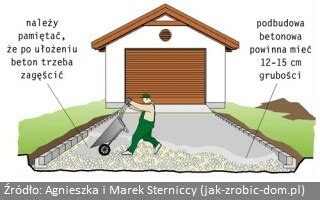

Prawidłowo wykonana podbudowa zapewni trwałość ułożonej przez Ciebie nawierzchni brukowej na posesji. W zależności od przewidywanych obciążeń i właściwości podłoża gruntowego, podbudowę pod kostkę tworzy warstwa konstrukcyjna o grubości od 15 do 40 cm. Jeśli planujesz nawierzchnię dla ruchu pieszego, będzie to grubość od 15 do 20 cm. Jeśli jednak myślisz o powierzchni, po której będą poruszać się przede wszystkim pojazdy mechaniczne, będzie to grubość od 25 do 40 cm. Ułóż ją warstwami o grubości około 10 do 15 cm, zagęszczając każdą z osobna przy pomocy zagęszczarki wibracyjnej. W przypadku terenów podmokłych warto pamiętać o wcześniejszym ułożeniu geowłókniny.

Krok 6: Osadzanie obrzegowania

Po wykonaniu podbudowy możesz przystąpić do wykonania obrzegowania. Dobrze wykonane zapobiegnie rozjeżdżaniu się kostki na boki oraz ochroni powierzchnię kostki przed zabrudzeniem ziemią z trawnika. Możesz je wykonać wykorzystując obrzeża trawnikowe lub palisadowe, minipalisady oraz krawężniki. Pamiętaj, że podczas układania obrzegowania należy zachować zaprojektowane wysokości i spadki nawierzchni. Nie fuguj krawężników i obrzeży. Zachowaj między nimi szczeliny o szerokości od 3 do 5 mm.

Krok 7: Przygotowanie podsypki i wyrównanie podkładu

Kolejnym zadaniem jest wykonanie podsypki - warstwy wyrównawczej o grubości około 4-5 cm. Jej przygotowanie zapewni dobre osadzenie kostek oraz zniweluje istnienie ewentualnych różnic w ich grubościach. Wykonaj ją z piasku o frakcji 0-2 mm, wysiewek kamiennych 0-4 mm lub grysu o uziarnieniu 2-8 mm, albo z mieszanki cementowo-piaskowej w proporcji 1:4. W ostatnim przypadku cement zwiąże ziarna piasku, zabezpieczając w ten sposób przed jego wypłukiwaniem przez wodę. Następnie przy pomocy szablonu wyrównaj powierzchnię podkładu. Dzięki temu zabiegowi uzyskasz jednakową grubość podsypki, ściągniesz jej nadmiar oraz zasypiesz niechciane dołki.

Krok 8: Układanie kostki brukowej

Po wyrównaniu podkładu nadszedł czas na ułożenie kostki brukowej. Kładź ją poprzecznymi rzędami, stojąc na już położonej nawierzchni. Ze względu na możliwość wystąpienia różnych odcieni materiału z różnych partii produkcyjnych, pamiętaj o mieszaniu kostek pochodzących z przynajmniej trzech palet. Docinanie kostki ogranicz do minimum, kupując wcześniej odpowiednią liczbę wersji połówkowych. Nie zapomnij także, że podczas układania kostki brukowej, powinieneś zachować spoiny o minimalnej szerokości od 2 do 5 mm.

Krok 9: Wypełnianie spoin

Gdy zakończysz układanie kostki, powinieneś jeszcze starannie wypełnić szczeliny pomiędzy nimi. Dzięki prawidłowemu wypełnieniu spoin elementy nawierzchni będą odpowiednio współpracować, tworząc statyczną i monolityczną powierzchnię. Do spoinowania wykorzystaj suchy piasek płukany o granulacji 0-2 mm lub drobny grys o uziarnieniu 0,25-2 mm. Po wykonaniu tego kroku oczyść cały obszar z piasku i rozpocznij zagęszczanie.

Krok 10: Zagęszczanie nawierzchni

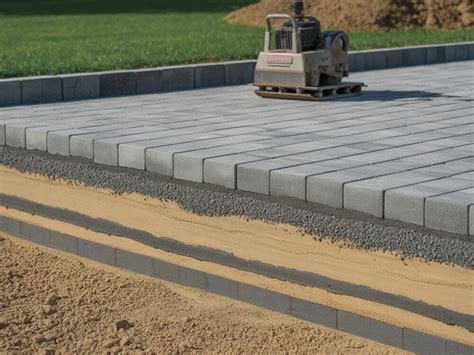

Ostatnim etapem pracy jest zagęszczenie nawierzchni. Aby to zrobić, skorzystaj z zagęszczarki z płytą wibracyjną zabezpieczoną okładziną z tworzywa sztucznego (gumową matą). Zapobiegnie to uszkodzeniu i zarysowaniu kostek. Wibrowanie rozpocznij od krawędzi ubijanej powierzchni i kieruj się ku środkowi. Jednocześnie poruszaj się w kierunku poprzecznym kostek. Ubijanie całego obszaru wykonaj kilka razy, uzupełniając za każdym razem szczeliny piaskiem. Ważne jest także zamiatanie całej powierzchni przed użyciem zagęszczarki. Ostatnie dwa kroki: spoinowanie i zagęszczanie powinieneś wykonać „na sucho”.

Szczegółowy proces obsługi zagęszczarki płytowej

Aby sprawnie i płynnie wykorzystać zagęszczarkę płytową, należy przestrzegać poniższych kroków, zapewniając zarówno wydajność, jak i bezpieczeństwo pracy.

Przed uruchomieniem zagęszczarki płytowej

1. Czyszczenie maszyny: Pamiętaj, aby wyczyścić zagęszczarkę płytową i usunąć z niej zanieczyszczenia przed użyciem. Usuń brud, kamienie lub cokolwiek, co mogłoby wpłynąć na jej funkcjonalność.
2. Zapewnienie optymalnej szczelności podzespołów: Utracone komponenty mogą spowodować awarię systemów operacyjnych lub nawet wypadki podczas pracy. Przyjrzyj się uważnie płycie, uchwytowi i częściom silnika. Dokręcanie luźnych części eliminuje niepożądane wibracje.
3. Utrzymywanie poziomu oleju: Smar jest niezbędnym elementem silnika. Sprawdź, czy poziom oleju mieści się w zalecanym zakresie. Skutki niskiego poziomu oleju obejmują przegrzanie i uszkodzenie silnika.
4. Inspekcja/Przygotowanie terenu: Przed użyciem zagęszczarki płytowej należy dokładnie sprawdzić miejsce pracy pod kątem przeszkód, gruzu lub nierównego terenu. Upewnij się, że w obszarze nie ma gruzu ani niczego innego, co utrudnia proces zagęszczania.
5. Sprawdzenie filtra powietrza: Zawsze czyść i wymieniaj filtr, jeśli to konieczne.

Uruchamianie maszyny

1. Uruchomienie maszyny: Gdy miejsce jest gotowe, czas rozpocząć pracę zagęszczarki płytowej. Postępuj zgodnie z właściwymi wytycznymi producenta, aby uruchomić zagęszczarkę płytową.
2. Otworzenie zaworu paliwa: Jeśli zagęszczarka płytowa jest napędzana silnikiem benzynowym, otwórz zawór paliwa, aby silnik mógł pracować na paliwie.
3. Zamykanie dźwigni ssania: Przed uruchomieniem silnika należy pociągnąć dźwignię ssania w dół, aby pozbawić gaźnik powietrza. Wzbogaca to mieszankę paliwową, ułatwiając rozruch, szczególnie jeśli silnik jest zimny.
4. Pociągnięcie za uchwyt rozrusznika: Zamknij dźwignię ssania, mocno przytrzymaj uchwyt rozrusznika i płynnie go pociągnij, aby uruchomić silnik. Powtarzaj ten ruch, aż silnik się uruchomi.
5. Naciśnięcie dźwigni przepustnicy w celu uruchomienia: Po uruchomieniu silnika przesuń dźwignię przepustnicy do pozycji startowej. W rezultacie silnik pracuje na niskich obrotach, stopniowo się nagrzewając.
6. Rozgrzewanie silnika: Pozwól silnikowi pracować przez chwilę przed uruchomieniem zagęszczarki płytowej.
7. Otworzenie dźwigni ssania: Gdy silnik się rozgrzeje, otwórz całkowicie dźwignię ssania, aby zapewnić niezakłócony przepływ powietrza do gaźnika.
8. Regulacja prędkości od niskiej do wysokiej: Przed zagęszczeniem gleby i innych materiałów regulator prędkości należy ustawić na żądany poziom. Rozpocznij od trybu niskiej prędkości w przypadku lżejszych zadań zagęszczania i zwiększ prędkość, gdy wymagane jest cięższe zagęszczanie.

Zagęszczanie materiałów

1. Zapewnienie właściwego pozycjonowania: Podczas korzystania z zagęszczarki płytowej, bądź w bardzo stabilnej pozycji, z nogami lekko rozstawionymi. Mocno trzymaj się uchwytów i staraj się utrzymać stabilny chwyt.
2. Radzenie sobie z przeszkodami i nierówną powierzchnią: Zwolnij i zwracaj uwagę na ruchy zagęszczarki płytowej, aby móc ominąć przeszkody i uzyskać spójny wzór zagęszczania.

Po zakończeniu pracy

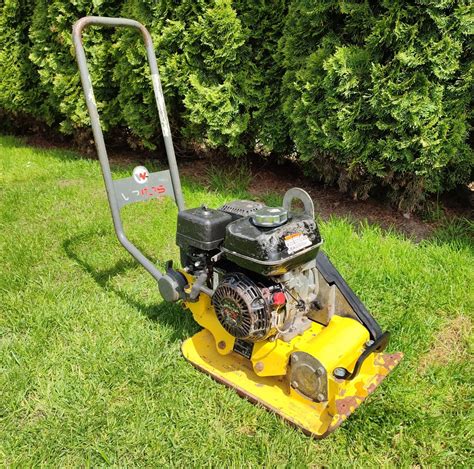

Jeśli skończyłeś używać zagęszczarek płytowych, najpierw ustaw przepustnicę na biegu jałowym. Pozwól silnikowi pracować na niskich obrotach przez kilka minut. Następnie wyłącz silnik i zamknij dźwignię paliwa. Po użyciu upewnij się, że płyta jest czysta i wolna od brudu lub ciał obcych. Aby zapobiec rdzewieniu i przedłużyć żywotność płyty, przechowuj ją przykrytą i w czystym, suchym miejscu.

Rodzaje gleby a zagęszczanie

Wybierając zagęszczarkę płytową, należy wziąć pod uwagę nie tylko rodzaj małego silnika, powierzchnię zagęszczarki, ale także rodzaj zagęszczanego gruntu.

Zagęszczanie żwiru

Żwir to luźny kruszony kamień, który, podobnie jak piasek, nie ma spójności. Należy również pamiętać o wielkości żwiru. Im większa skała do rozbicia, tym większa powinna być zagęszczarka płytowa, aby uzyskać większą wydajność.

1. Weź pod uwagę wielkość żwiru i przygotuj miejsce wykopu w taki sposób, aby po ubiciu nie nachodziło na linię mety.
2. Dodaj kilka cali żwiru (jego zwilżenie powinno pomóc), a następnie zacznij zagęszczać pierwszą warstwę żwiru.
3. Sprawdź twardość pierwszej warstwy; gdy będzie ona wystarczająco stabilna, dodaj więcej warstw żwiru i zagęść.
4. Sprawdzaj poziom podsypki żwirowej, aż do uzyskania pożądanej grubości i poziomu.
5. Po zakończeniu zmieć nadmiar.

Zagęszczanie brudu

Brud jest mieszaniną materii nieorganicznej i organicznej. Część z nich wytwarza wilgoć.

1. Oddziel zanieczyszczenia i sprawdź, czy na płycie nie ma obcych obiektów, które mogłyby ją uszkodzić.
2. Za pomocą zagęszczarki płytowej rozpocznij zagęszczanie w linii prostej, aż cały brud zostanie zagęszczony.
3. Jeśli obecna jest pewna ilość wody, wilgoć może pomóc w uszczelnieniu brudu poprzez wypełnienie kieszeni powietrznych, nie pozostawiając luźnych przestrzeni.
4. Wsiądź na pedały i sprawdź, czy powierzchnia jest wystarczająco stabilna; pedałuj tak długo, jak to możliwe, aby uzyskać pożądaną twardość nawierzchni.
5. Po zakończeniu pracy wyczyść płytkę z brudu.

Zagęszczanie gleby

Gleby dzielą się na trzy kategorie: piaszczyste, mułowe i gliniaste. Gleby piaszczyste są szorstkie, więc w dotyku wydają się chropowate. Muszą być bardziej spójne i mają tendencję do kruszenia się, gdy się je podnosi. Glina jest gładka i gęstsza, co oznacza, że jest bardziej lepka, gdy jest obecna woda.

1. Dodaj ziemię do obszaru i zacznij spryskiwać wodą. Unikaj rozchlapywania zbyt dużej ilości wody, ponieważ stanie się lepka i trudniejsza do upakowania. Możesz zainstalować niską dyszę na wężu.
2. Zrób krótką przerwę, aby woda mogła wniknąć w glebę.
3. Kiedy ziemia wchłonie wodę, kontynuuj podlewanie, aż do osiągnięcia pożądanego poziomu wilgotności.
4. Teraz użyj zagęszczarki płytowej do zagęszczania płytowego w linii prostej, przechodząc przez wszystkie rogi swojej działki. Zawsze sprawdzaj, czy gleba jest wystarczająco wilgotna.
5. Sprawdzaj twardość i zwartość gleby, aż do uzyskania pożądanej stabilności.
6. Po zakończeniu prac nie wykonuj żadnych innych czynności w tym obszarze i poczekaj, aż powłoka wyschnie.

Środki ostrożności i najczęstsze błędy

Podejmując wszelkie środki bezpieczeństwa niezbędne do korzystania z zagęszczarek płytowych, można uniknąć wypadków lub obrażeń podczas pracy.

Kluczowe środki ostrożności

• Podnoszenie i transport: Zastosuj właściwe techniki podnoszenia i poproś o pomoc, jeśli zagęszczarka jest ciężka. Podczas transportu sprawdź, czy zagęszczarka jest solidnie zamocowana.
• Zasady bezpieczeństwa elektrycznego: Przed uruchomieniem elektrycznej zagęszczarki płytowej należy przeprowadzić kontrolę wizualną pod kątem uszkodzenia przewodu zasilającego. Upewnij się, że zagęszczarka jest podłączona do uziemionego gniazdka i nigdy nie jest używana w wilgotnym środowisku.
• Unikanie luźnej odzieży: Przed użyciem zagęszczarki ubierz się ciasno i nie dopuść, aby cokolwiek zaplątało się w maszynę.
• Środki ostrożności dotyczące tankowania i silnika: Jeśli jest to zagęszczarka płytowa z silnikiem zasilanym gazem, zatankuj ją w dobrze wentylowanym miejscu po jej ostygnięciu.
• Odpowiednie przechowywanie: Po zakończeniu korzystania z zagęszczarki płytowej przechowuj ją w suchym i bezpiecznym miejscu.

Błędy, których należy unikać

• Nie przeciążaj: Staraj się nie wciskać zbyt dużo informacji w każdym podejściu. Przestrzegaj wskazówek dotyczących maksymalnego obciążenia podanych przez producentów.
• Postępuj zgodnie z planowaną konserwacją: Rutynowa konserwacja jest wymagana, aby uzyskać optymalną wydajność płyty kompaktowej. Niewykonanie zadań, takich jak sprawdzanie oleju, czyszczenie filtrów powietrza i regulacja pasków, zakłóci jedynie wydajność.
• Stabilna praca naziemna: Wydajność zagęszczarki jest znacząco ograniczona, gdy jest używana na niestabilnych lub nierównych polach. Przed rozpoczęciem pracy należy sprawdzić, czy powierzchnia jest pozioma i przygotowana do zagęszczania.
• Stosuj protokoły bezpieczeństwa: Upewnij się, że używasz osobistego sprzętu ochronnego dla wszechstronnej ochrony.

Wybór odpowiedniej zagęszczarki płytowej

Aby mieć pewność, że wybierzesz właściwy typ zagęszczarki płytowej, musisz wziąć pod uwagę kilka różnych czynników:

• Rodzaj gruntu: Czy chcesz zagęścić grunt stały czy granulowany? Do gruntu ziarnistego wymagana jest wyższa częstotliwość drgań, natomiast do gruntu stałego - niższa częstotliwość.
• Materiał nawierzchni: Jaki materiał kładziesz na trawniku, kostce brukowej lub czymś innym? Do zagęszczenia kostki brukowej należy zastosować gumowe maty obok płyty zagęszczarki.
• Siła odśrodkowa: Każdy model płyty ma siłę znamionową zwaną siłą odśrodkową. Wyższe wartości znamionowe zapewniają większą moc zagęszczania. Zbyt duża siła odśrodkowa zniszczy wykonaną już pracę. Zbyt mała siła odśrodkowa uniemożliwi wykonanie zadania.
• Szerokość płyty: Szersze deski pokrywają więcej powierzchni na raz, ale bardzo duża szerokość może utrudnić manewry w wąskich miejscach.
• Waga maszyny: Zagęszczarki płytowe różnią się wagą od 45 kg do 500 kg. Ogólnie rzecz biorąc, im bardziej złożony jest materiał gruntowy, tym trudniej go zagęścić, więc będziesz potrzebować cięższej zagęszczarki.
