Ustawianie zaworów w ciągniku Ursus C-360: Kompleksowy poradnik

Odpowiedni luz w układzie rozrządu gwarantuje prawidłową pracę jednostki napędowej i dokładne zamykanie zaworów, co skutkuje ich właściwym chłodzeniem. Zawory są najbardziej obciążonymi cieplnie elementami silników. Nagrzewanie się zaworów w czasie pracy silnika powoduje ich wydłużanie, na skutek czego zawór może nie zamykać się całkowicie. Aby zapewnić szczelność zaworów, konstrukcyjnie przewidziano luz zaworowy, czyli minimalny odstęp między określonymi elementami w mechanizmie rozrządu.

Ten odstęp, w zależności od konstrukcji silnika, typu rozrządu i zastosowanych materiałów, zmniejsza się lub zwiększa w miarę wzrostu temperatury pracy silnika. Działanie zaworów wywiera istotny wpływ na działanie całego silnika ciągnika. Zadaniem układu rozrządu zaworowego jest sterowanie wlotem powietrza do cylindra i wylotem gazów spalinowych z cylindra na zewnątrz. Zawory są otwierane i zamykane w odpowiednim czasie, tak aby zapewnić prawidłowe napełnianie cylindra świeżym ładunkiem oraz oczyszczanie go z gazów spalinowych.

Dlaczego regulacja luzu zaworowego jest kluczowa?

Zbyt mały luz zaworowy (lub jego brak) może powodować niedomykanie się zaworów, co skutkuje zwiększeniem ciśnienia w komorach spalania. Permanentne przyleganie popychaczy do gniazd zaworowych prędzej czy później skończy się przegrzaniem zaworów i ich uszkodzeniem, a także utratą kompresji czy wypalaniem gniazda zaworowego.

Z kolei luz nadmierny powoduje spadek mocy, zwiększa hałas pracy silnika (charakterystyczne klepanie) i przyczynia się do nadmiernego zużycia układu rozrządu, niszcząc powierzchnie kontaktowe popychaczy, a w ekstremalnych przypadkach prowadzi do pęknięć w rejonie gniazd zaworowych. Przyspiesza również zużycie nie tylko zaworów, ale także dźwigienek oraz krzywek wałka lub wałków rozrządu. Błąd przekraczający 0,1 mm może zmniejszyć moc jednostki nawet o 15%.

Objawy źle ustawionych zaworów w C-360

Zdarza się, że zawory w C-360 są nieodpowiednio ustawione. Można wówczas zaobserwować takie symptomy, jak:

• Nadmierne zużycie paliwa,
• Przegrzewanie się silnika,
• Utrata mocy silnika,
• Problemy z rozruchem silnika,
• Destrukcja silnika.

Kiedy należy regulować zawory?

Luzy zaworowe są zawsze podawane w instrukcjach obsługi danego modelu silnika. Mierzy się je i reguluje zazwyczaj, gdy silnik jest zimny, chyba że instrukcja przewiduje inną możliwość. Luz zaworowy powinien być sprawdzany przy okresowych przeglądach silnika w terminach określonych przez producenta (zależnie od przebiegu lub okresu pracy silnika). Z reguły producenci rekomendują kontrolowanie luzów zaworowych co 400 mth (motogodzin) lub nawet częściej, jeśli dochodzą niepokojące odgłosy (stuki) lub silnik pracuje nieprawidłowo. Należy wykonywać tę czynność także po każdym zdjęciu głowicy silnika.

Jeśli nie przewidziano automatycznej korekty, to w miarę potrzeby należy dokonać regulacji luzu zaworowego zgodnie z zaleceniami obsługi danego typu silnika. Należy przy tym szczególnie zwracać uwagę na możliwe różnice w wymaganiach dla luzu zaworów dolotowych i wylotowych. Z regulacją zaworów nie należy zwlekać aż będzie słychać tzw. klepanie zaworów, bo wówczas dochodzi do przeciążenia współpracujących elementów. Jeśli zawory nie „hałasują”, może to świadczyć o zmniejszaniu się luzu.

Przygotowanie do regulacji zaworów w Ursus C-360

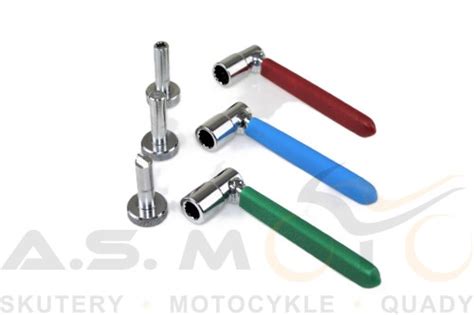

Do przeprowadzenia regulacji zaworów w Ursus C-360 potrzebny jest podstawowy zestaw narzędzi warsztatowych. Przed przystąpieniem do regulacji luzu zaworów należy dysponować:

• Szczelinomierzem,
• Specjalnymi kluczami (np. płaskim 13 mm),
• Wkrętakiem,
• Nową uszczelką pod głowicę (lub pokrywę zaworów).

Przed rozpoczęciem pracy należy zapoznać się z instrukcją obsługi danego silnika, która zawiera niezbędne informacje dotyczące warunków regulacji, wymaganych wartości luzu i usytuowania poszczególnych zaworów na głowicy. Najczęstszym błędem jest ignorowanie zaleceń producenta. Nieprzestrzeganie wartości podanych w instrukcji skutkuje przegrzewaniem się elementów, szczególnie w rejonie głowicy. Pamiętaj, aby silnik URSUSa C-360 był zimny w trakcie wykonywania całej operacji. Jeżeli będzie on gorący, może dojść do uszkodzenia elementów oraz błędów w pomiarach, a nawet do poparzenia. Zawsze sprawdzaj temperaturę jednostki przed rozpoczęciem prac - pomiary na rozgrzanym silniku dają fałszywe wyniki.

Wartości luzu zaworowego dla Ursus C-360 i MF Ursus 4512

Luz dolotowy i wylotowy różnią się ze względu na temperaturę pracy elementów. Luzy zaworowe są zawsze podawane w instrukcjach obsługi danego modelu silnika.

• Ursus C-360:
  • Zimny silnik: 0,30 mm (lub 0,35 mm w niektórych modelach), ssący 0,18-0,22 mm, wydechowy 0,28-0,32 mm.
  • Gorący silnik: 0,25 mm.
• MF Ursus 4512 (silnik Perkins):
  • Ssące: 0,15 mm
  • Wydechowe: 0,20 mm

Procedura regulacji zaworów w Ursus C-360

Prawidłowe dostrojenie układu rozrządu wymaga przygotowania odpowiednich narzędzi i znajomości procedur. Regulacji zaworów nie należy zlecać autoryzowanym stacjom obsługi ze względu na ważność i dokładność wykonania.

Sposób nr 1: Klasyczna metoda z ustalaniem GMP

Ten sposób jest przeznaczony dla fachowców.

1. Demontaż pokrywy zaworów

   Odkręć wszystkie śruby mocujące pokrywę zaworów kluczem 13 mm. Delikatnie podważ pokrywę śrubokrętem, uważając, by nie uszkodzić powierzchni uszczelniających.

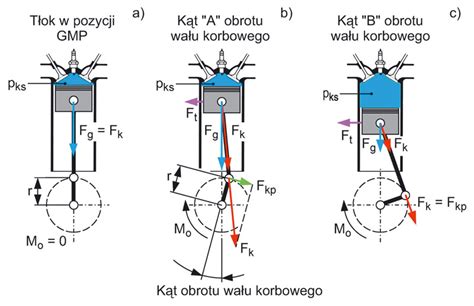

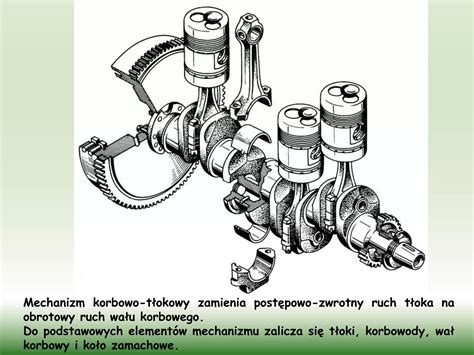

2. Ustawienie pierwszego cylindra w GMP

   Obróć wał korbowy zgodnie z kierunkiem pracy silnika. Aby znaleźć górny martwy punkt (GMP) pierwszego cylindra na suwie sprężania, obracaj wał korbowy do chwili, gdy zawory pierwszego cylindra się zamkną (oba zawory muszą być zamknięte). Monitoruj ruchy popychaczy - jesteś w pobliżu tego punktu, gdy elementy te przestają się ruszać. Znacznik na kole zamachowym powinien wskazywać 0 stopni. Jeśli tak nie jest, obróć wał korbowy o jeden pełny obrót w prawo.



3. Pomiar i regulacja luzu zaworowego

   Zmierz luz, wprowadzając blaszkę szczelinomierza o grubości odpowiadającej wymaganej wartości pomiędzy dźwigienkę a trzonek zaworu. Jeśli płytka wsuwa się bez wyczuwalnego oporu, luz jest zbyt duży. Jeśli szczelina jest wyraźnie większa od grubości płytki lub płytka nie wsuwa się wcale, luz jest zbyt mały.

   Aby dokonać zmiany luzu, należy odkręcić przeciwnakrętkę, a następnie, obracając wkrętem regulacyjnym, doprowadzić do takiej sytuacji, aby płytka szczelinomierza poruszała się w szczelinie z bardzo małym oporem. Następnie, trzymając klucz osadzony w gnieździe wkrętu regulacyjnego, dokręć przeciwnakrętkę.

4. Regulacja kolejnych cylindrów

   Kolejność zapłonu w Ursus C-360 to 1-3-4-2. Po regulacji pierwszego cylindra obróć wał korbowy o 180° i powtórz czynności dla kolejnych cylindrów zgodnie z kolejnością zapłonu. W ten sposób można przeprowadzić regulację zaworów np. w silniku o parzystej liczbie cylindrów, w silniku czterocylindrowym, gdy „mijają się” zawory czwartego cylindra (tłok pierwszego cylindra kończy sprężanie), reguluje się luzy: zaworów ssących cylindrów pierwszego i drugiego oraz zaworów wydechowych cylindrów pierwszego i trzeciego.

5. Montaż i weryfikacja

   Po wykonaniu wszystkich kroków sprawdź, czy wszystkie elementy zostały dokręcone we właściwy sposób. Załóż następnie pokrywę zaworów z nową uszczelką, sprawdzając jednocześnie, czy olej nie wycieka. Włącz silnik i przekonaj się, czy pracuje równo. Sprawdź, czy nie pojawiają się żadne dziwne odgłosy. Nigdy nie pomijaj etapu weryfikacji ustawień po pierwszym uruchomieniu.

Sposób nr 2: Ustawianie GMP za pomocą "tańczących" zaworów

Ten sposób może być prostszy dla mniej doświadczonych osób.

1. Przygotowanie

   Ustaw ciągnik na płaskim podłożu. Sprawdź, czy silnik jest zimny. Odkręć pokrywę zaworów.

2. Ustawienie silnika na pierwszy cylinder w GMP

   Obróć wał korbowy (przy pomocy korby bądź klucza przez otwór koła zamachowego), aż zawory 4. cylindra będą „tańczyć” (jeden będzie się otwierał, natomiast drugi zamykał) - wtedy 1. cylinder będzie w GMP na suwie sprężania.

   Regulacja luzów zaworowych w silnikach benzynowych czterosuwowych OHV

3. Ustawianie luzu

   Korzystając ze szczelinomierza, zmierz luz pomiędzy dźwigienką zaworową a końcówką trzonka zaworu. Prawidłowy luz w przypadku zaworu ssącego powinien wynosić 0,20 mm, natomiast przy zaworze wydechowym - 0,30 mm. W sytuacji, gdy luz jest nieodpowiedni, poluzuj nakrętkę kontrującą i wyreguluj śrubą regulacyjną. Dokręć kontrę i sprawdź luz po raz kolejny.

4. Kolejność zapłonu i kolejność regulacji zaworów

   Kolejność zapłonu w Ursus C-360 to 1-3-4-2. Kiedy ustawisz 1. cylinder - obróć wał korbowy o 180° (pół obrotu) i ustaw zawory 3. cylindra, potem 4., a na końcu 2.

5. Montaż pokrywy zaworów

   W sytuacji, gdy uszczelka jest uszkodzona, załóż nową. Dokręć pokrywę.

Sposób nr 3: Ustawianie GMP na początek tłoczenia paliwa

Ten sposób jest często stosowany przez doświadczonych mechaników.

1. Ustalenie początku suwu pracy

   Aby sprawdzić, czy jest to początek suwu pracy, odłącz od pompy przewód wtryskowy danego cylindra i, obracając wolno wałem korbowym, obserwuj powierzchnię paliwa w otworze po odłączonym przewodzie. Drgnięcie paliwa oznacza początek jego tłoczenia. Na tym cylindrze oba zawory (ssący i wydechowy) powinny być zamknięte. Możesz na tym cylindrze wyregulować zawory.

2. Regulacja kolejnych cylindrów

   W podobny sposób można wyregulować luzy zaworów w pozostałych cylindrach, obracając za każdym razem wał korbowy o 180 stopni, zgodnie z ruchem wskazówek zegara. Kolejność pracy cylindrów to: 1-3-4-2.

Najczęstsze problemy i porady ekspertów

Inne problemy związane z ustawianiem zaworów w tym ciągniku, to m.in. nieprecyzyjne dokręcanie przeciwnakrętek, nieprzeprowadzanie kontroli po ustawieniu całości czy niewłaściwe ustawienie luzu zaworowego. Warto śledzić dyskusje na specjalistycznych forach, gdzie użytkownicy dzielą się praktycznymi wskazówkami. Wiele porad dotyczy optymalizacji pracy silnika przy różnych obciążeniach.

Jeśli nie czujesz się pewnie w samodzielnych naprawach, skonsultuj się z autoryzowanym serwisem. Dbałość o układ zaworowy przekłada się bezpośrednio na płynność pracy silnika i koszty eksploatacji. Przypomnijmy kluczowe etapy: od chłodzenia jednostki przez pomiar luzu aż do finalnej weryfikacji ustawień. Systematyczne kontrole co 500 godzin pracy minimalizują ryzyko awarii. Pamiętaj o regularnym sprawdzaniu stanu elementów rozrządu. Wykorzystuj kalendarz przeglądów i notuj wyniki pomiarów.
