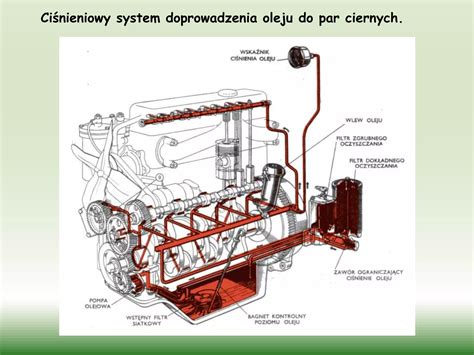

W pojazdach rolniczych, budowlanych i urządzeniach stacjonarnych bardzo często stosuje się silniki diesla. Zgodnie z przepisami ekologicznymi i rozwojem techniki, systemy wtrysku paliwa muszą spełniać coraz to wyższe normy. Wiele maszyn, w tym koparki firmy JCB i New Holland, wykorzystuje nowoczesne pompy wtryskowe firmy Delphi (Lucas) i Bosch, obok układów Common Rail i pompowtryskiwaczy. Aby sprostać wymogom ekologicznym, silniki te pracują z wtryskiem bezpośrednim o wysokim ciśnieniu wtrysku paliwa do cylindra.
Specyfika Pomp Wtryskowych w Silnikach JCB
Ciśnienie otwarcia końcówki wtryskiwacza w tych silnikach może wynosić aż 250 - 300 bar. Takie ciśnienie powoduje bardzo duże obciążenie dla elementów pompy wtryskowej, do czego dochodzą szybkie zmiany cykli, co przenosi się bezpośrednio na krzywkę charakterystyki dawki paliwa. Modele pojazdów JCB i New Holland (także z silnikami Perkins), w których stosuje się pompy wtryskowe, to m.in. z układami DPA, DPS, DP200 i DP210.
Typowe Usterki Pomp Wtryskowych i Ich Przyczyny

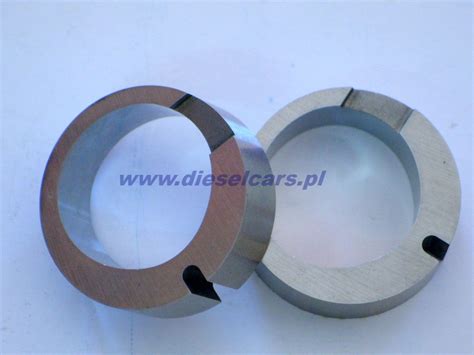

W połączeniu z nie zawsze prawidłowym paliwem, usterka pompy może zostać przyspieszona. Wymianie wtedy podlegają: krzywka charakterystyki dawki, inaczej mówiąc pierścień krzywkowy, oraz współpracujące z nim popychacze rolkowe. Także częściej niż w dawnych systemach usterce podlega rozdzielaczowa sekcja tłocząca. Nawet niewielkie zużycie obniża jej sprawność, co często operator odczuwa spadkiem mocy, na początku podczas obciążenia, a wraz z dalszym zużywaniem - cały czas.
Diagnostyka Problemów z Pompą Wtryskową

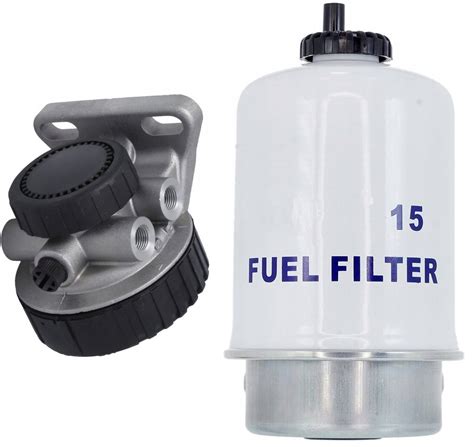

W przypadku objawów spadku mocy, najpierw należy dokonać kontroli układu paliwowego, zaczynając od sprawdzenia filtra paliwa. Nie wystarczy wymienić filtra, ale należy zlać z niego paliwo do czystego pojemnika i określić, jakie są w nim zanieczyszczenia. Jeżeli zauważymy metaliczne „odbłyski”, to już wiemy, że należy pilnie przeprowadzić naprawę pompy wtryskowej, bo prawdopodobnie będzie złuszczona powierzchnia pierścienia krzywkowego.
Należy także przyjrzeć się kolorowi paliwa i porównać z innym prawidłowym olejem napędowym. Kolor czerwony oznacza paliwo opałowe lub koloryzowane chemicznym środkiem. Czasem zdarza się paliwo jasne i krystalicznie przeźroczyste - może to być paliwo opałowe odbarwione kwasem. Przy większym stężeniu można wyczuć palcami brak smarności. Ponadto elementy metalowe stykające się z tym paliwem, oprócz aluminium, są ciemniejsze. To ostatnie paliwo robi bardzo duże spustoszenie w pompach i do wymiany zazwyczaj jest sekcja tłocząca, krzywka wraz z popychaczami, zawór dawkujący, tłok przestawiacza kąta wtrysku.
Cała przyczyna problemów często tkwi w wodzie w paliwie. Ważne jest, aby pamiętać o spuszczaniu wody ze zbiornika specjalnym korkiem, ponieważ potrafi się jej nazbierać nawet do 5 litrów.
Ustawianie Pomp Wtryskowych: Wyzwania i Wskazówki
Ustawienie pompy wtryskowej, zwłaszcza po naprawie lub wymianie, może być skomplikowane, szczególnie w przypadku silników, gdzie znaki rozrządu są trudno widoczne. Przykładem jest silnik JCB TCA-74 z koparko-ładowarki JCB 4CX lub silnik D924 z pompą Bosch, gdzie użytkownicy zgłaszają trudności ze znalezieniem punktów odniesienia.
Znalezienie Znaków Rozrządu
W silniku na zębatce rozrządu często znajduje się miejsce, gdzie jeden z zębów jest tak jakby „zaklepany” (w starszych maszynach) lub posiada słabo widoczną dziurkę/kanał o średnicy 1 mm (w bloku silnika) na jednym z frezów do rozprowadzania oleju. Na kole zamachowym (wieńcu) natomiast, pod zaślepką na dwie śrubki, znajduje się podziałka. Należy przesuwać wieńcem do ustawienia około 26 stopni. Następnie nacięcie na zębatce pompy ustawiamy na wspomnianą dziurkę/kanał w bloku silnika i składamy. Prawidłowe ustawienie pozwala na uruchomienie maszyny po samym napełnieniu pompką ręczną, bez większego odpowietrzania.
Procedura Montażu i Ustawienia Pompy
- Jeśli zgubiono znaki, trzeba zdjąć pokrywy rozrządu i poustawiać wszystko do początku, najlepiej obracając wałem aż do spotkania się wszystkich znaków.
- Kąt wyprzedzenia wtrysku ustawia się na zabieraku koła pompy na fasolkowatych otworach koła lub obudowy (zależnie od typu silnika), najlepiej na środku. Pompę po naprawie dostaje się „wyzerowaną”, czyli ustawioną według katalogu.
- Jeśli na pompie jest tylko stożek (bez klina czy blokady), co jest bardzo częste (95% przypadków), należy założyć zablokowaną w pozycji GZP 1 cylindra pompę do silnika z wszystkimi kołami ustawionymi na znaki. Pompę blokuje się specjalną śrubą na obudowie - pompiarz powinien wiedzieć, którą.
W silnikach JCB, takich jak AK 92HP, pompy typu DP200 montowane w JCB nie są już produkowane i są dostępne głównie jako fabrycznie regenerowane z zapasów lub poprzez serwisy JCB po numerze części, co często wiąże się z wysokimi cenami. Uszkodzenia, takie jak padnięty regulator dawki i pokrywa, mogą generować koszty rzędu 2000 zł i wymagać tygodnia oczekiwania na części z Anglii.
[YANMAR] Kontrola i regulacja rozrządu pompy paliwa | MOE MYiNT SHEiN | Vlog techniczny: 101
Układy Hydrauliczne w Koparko-Ładowarkach JCB 3CX
W maszynach budowlanych z układem hydraulicznym to właśnie ciśnienie stanowi o sile ich działania. W przypadku koparko-ładowarek JCB 3CX jego prawidłowy poziom przekłada się bezpośrednio na wydajność, trwałość komponentów i bezpieczeństwo operatora. Nawet drobne odchylenia mogą prowadzić do wadliwego działania siłowników lub przeciążenia zaworów.
Prawidłowe Ciśnienie Robocze Hydrauliki
W modelu JCB 3CX prawidłowe ciśnienie robocze mieści się zazwyczaj w przedziale 225-250 barów, przy czym maksymalne wartości mogą różnić się zależnie od wersji silnikowej, typu pompy (zazwyczaj zębata lub tłoczkowa) oraz konfiguracji układu rozdzielaczy. Wartości graniczne powinny być każdorazowo sprawdzane względem dokumentacji technicznej konkretnej maszyny - dane fabryczne bywają zmieniane nawet w obrębie tego samego rocznika. Różnice między ciśnieniem roboczym a maksymalnym wynikają z obecności zaworów bezpieczeństwa. Ich zadaniem jest ograniczanie wzrostu ciśnienia w sytuacjach nagłych, takich jak gwałtowne zatrzymanie siłownika czy chwilowe zablokowanie przepływu.
Objawy Nieprawidłowego Ciśnienia Hydraulicznego
Niewłaściwe ciśnienie rzadko objawia się od razu - zazwyczaj skutki ujawniają się stopniowo.
- Wartości zaniżone: zauważa się spowolnione ruchy siłowników, brak możliwości pełnego wysunięcia ramienia lub niestabilność w trakcie manewrowania łyżką. Często towarzyszy temu nadmierne nagrzewanie się oleju, będące sygnałem, że pompa pracuje z wysiłkiem, nieefektywnie.
- Wartości zawyżone: objawy bywają bardziej agresywne. Drgania przewodów, gwałtowne skoki osprzętu, wycieki w miejscach połączeń i zwiększona częstotliwość pęknięć przewodów są oznakami przekroczenia dopuszczalnych granic. Dodatkowe obciążenie spoczywa wtedy na zaworach przelewowych, a ich przegrzanie może prowadzić nawet do trwałego uszkodzenia gniazd.
Co Wywołuje Odchylenia od Wartości Nominalnych?
Najczęściej źródłem problemu jest zużycie pompy hydraulicznej, skutkujące obniżeniem wydajności przepływu. Jest to objaw typowy dla maszyn o przebiegu przekraczającym 6 000 motogodzin. Innym czynnikiem jest zanieczyszczony olej. Cząstki metaliczne lub pył osiadają na elementach zaworów, co prowadzi do ich niestabilnej pracy. Wskazane jest także zwrócić uwagę na obecność powietrza w układzie - zapowietrzenie wywołuje spienianie oleju i zmienność ciśnienia w krótkich odstępach czasu. W niektórych przypadkach problemem okazuje się nieprawidłowo skalibrowany zawór przelewowy - najczęściej po nieautoryzowanej ingerencji. Nieszczelności przewodów ciśnieniowych i wyeksploatowane uszczelnienia w rozdzielaczach to kolejne punkty, które należy sprawdzić jeszcze przed rozpoczęciem pomiarów.
[YANMAR] Kontrola i regulacja rozrządu pompy paliwa | MOE MYiNT SHEiN | Vlog techniczny: 101
Regulacja Ciśnienia Hydraulicznego - Procedura i Środki Ostrożności
Dostęp do zaworu regulującego ciśnienie w JCB 3CX zależy od wersji konstrukcyjnej. W starszych modelach umieszczony jest bezpośrednio na pompie, w nowszych często znajduje się w bloku zaworowym. Pod żadnym pozorem nie należy podejmować prób „na wyczucie”, gdyż przekręcenie śruby regulacyjnej bez kontroli wartości skutkuje wzrostem ryzyka uszkodzenia pompy lub osprzętu. Właściwego ustawienia dokonuje technik posiadający zarówno doświadczenie praktyczne, jak i wiedzę o specyfice układu hydraulicznego w tej konkretnej maszynie.
Pomiar ciśnienia hydraulicznego nie powinien być traktowany jako reakcja na usterkę. To jeden z podstawowych kroków w ramach okresowej diagnostyki technicznej.
