Ustawienie Mechanizmu Wibratora w Zagęszczarkach Bomag: Diagnostyka i Rozwiązania Problemów z Posuwem

Właściciele zagęszczarek rewersyjnych, takich jak modele Bomag BPR, często spotykają się z problemami dotyczącymi prawidłowego posuwu maszyny lub funkcjonowania wibracji. Zrozumienie budowy i zasad działania mechanizmu wibratora, a także umiejętność diagnostyki typowych usterek, są kluczowe dla efektywnej pracy i długowieczności sprzętu.

Typowe Problemy z Posuwem i Wibracją Zagęszczarek Rewersyjnych

Zagęszczarki Bomag, takie jak model BPR 55/65 D 2005, mogą wykazywać różne problemy z posuwem i wibracją. Przykładowo, zagęszczarka, gdy jest zimna, może jechać do przodu 4-5 metrów, a następnie zaczyna klepać w miejscu, bez żadnego efektu zagęszczania. Innym częstym symptomem jest sytuacja, w której zagęszczarka jedzie ochoczo do tyłu, ale do przodu skacze w miejscu, jedynie podczas schodzenia z obrotów na chwilę skacze do przodu. W modelach takich jak BPR 30/38-3, problem z przełączaniem może objawiać się tym, że maszyna działa „na odwrót” - manetka do przodu powoduje jazdę do tyłu i odwrotnie. Może się również zdarzyć, że ubijarka rewersyjna chodzi tylko w jedną stronę (do tyłu), a po przeciągnięciu dźwigni w pozycję do ubijania w drugą stronę maszyna stoi w miejscu. Dodatkowo, aby ubijarka poruszała się do tyłu, może być konieczne ustawienie dźwigni nie na samym końcu, ale lekko ją odchylić od normalnej pozycji, ponieważ gdy jest dana za daleko, ubijarka staje w miejscu.

W przypadku zagęszczarki Bomag BPR 55/60, po remoncie płyty, łożysk i wszystkich uszczelnień, maszyna może śmigać aż miło, ale tylko do przodu. Po włączeniu rewersu, rusza do tyłu i po chwili staje w miejscu; jeśli mocno docisnąć rewers na maksa, zaczyna ponownie jechać do tyłu. Przełączenie na jazdę w przód działa poprawnie, choć też wymaga mocnego dociśnięcia.

Diagnostyka Problemów z Mechanizmem Wibratora

Sprawdzenie stanu i poziomu oleju w płycie wibracyjnej

Jednym z pierwszych kroków w diagnostyce jest sprawdzenie oleju w płycie wibracyjnej. Należy upewnić się, że zagęszczarka stoi na równym terenie, aby prawidłowo ocenić poziom oleju. Zbyt gęsty lub stary olej może być przyczyną problemów z posuwem i wydajnością wibracji. W niektórych modelach, jak Bomag BPR 55/65 D, do płyty wchodzi około 0,5 litra oleju.

• Poziom oleju: Należy upewnić się, że poziom oleju jest prawidłowy. Odkręcenie śruby kontrolnej w płycie i obserwacja wypływającego oleju może pomóc w ocenie.
• Jakość oleju: Stary i gęsty olej może powodować nadmierny opór płyty, co skutkuje powolnym biciem i brakiem posuwu.

Kontrola układu napędowego wibratora

Ważnym elementem diagnostyki jest ocena stanu koła pasowego wibratora oraz ogólnego układu napędowego. Problemy z obrotami silnika mogą być mylące, dlatego warto sprawdzić komponenty odpowiedzialne za przeniesienie napędu do wibratora.

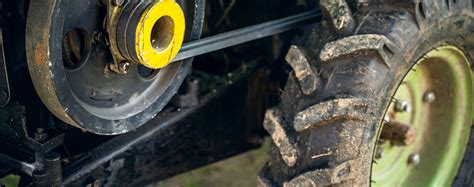

• Koło pasowe wibratora: Wyrobione koło pasowe wibratora może być przyczyną problemów.
• Poślizg paska: Gdy policzony matematycznie stosunek obrotów koła napędowego do wtórnego wskazuje na poślizg, na przykład około 20-25% po zmierzeniu obrotów miernikiem laserowym, oznacza to zbyt wolne obroty i brak posuwu płyty.

Inspekcja i wymiana uszczelnień

Wycieki oleju lub nieprawidłowe działanie mechanizmu rewersu często są spowodowane zużytymi uszczelnieniami. Wymiana uszczelniaczy w tłoku i prowadzących jest kluczowa dla utrzymania szczelności i prawidłowego działania.

• Uszczelniacze w tłoku: Należy sprawdzić uszczelniacz i dwa prowadzące w tłoku. Wymieniono już wszystkie uszczelniacze, w tym tłokowy na tłoku i prowadzący, a także uszczelniające od strony mechanizmu zmiany (mechanizm z jedną rączką zmiany).
• Wyciek oleju: Problem z uciekającym olejem z dyszla do wibratora wskazuje na konieczność wymiany uszczelnień.
• Tłoczek zmiany kierunku: Jeśli sterowanie jest hydrauliczne, problemem może być uszczelniacz w tłoku zmiany kierunku jazdy. Przy wibratorze znajduje się dekiel z jednym przewodem hydraulicznym; po jego odkręceniu w tulei dekla znajduje się bolec z gumowym uszczelniaczem. Należy sprawdzić, czy uszczelnienie na tłoczku jest dobrze założone.

Problemy z łożyskami i panewkami

Łożyska i panewki odgrywają istotną rolę w prawidłowym funkcjonowaniu mechanizmu wibratora i zmiany kierunku jazdy.

• Łożysko na wałku zmiany kierunku: Sprawdź łożysko na wałku od zmiany kierunku, mogą też być panewki. Jeśli łożysko staje kantem lub panewka jest wybita, może to powodować problem ze swobodną zmianą kierunku.
• Po wymianie łożysk: Po wymianie łożysk, zagęszczarka może zagęszczać dobrze, ale problem z kierunkami pracy może się utrzymać, na przykład zamiast iść do przodu, idzie do tyłu i na odwrót.

Ustawienie Przeciwwag w Mechanizmie Wibratora

Prawidłowe ustawienie przeciwwag w wibratorze jest kluczowe dla właściwego kierunku i efektywności pracy zagęszczarki. Przeciwwagi w wibratorach są montowane w określony sposób, często z wykorzystaniem specjalnych znaków.

• Znaki na kołach zębatych: Istnieją znaki, takie jak kropki na kołach zębatych, które wskazują prawidłowe ustawienie. Jeśli brak znaków, przed rozebraniem należy je zaznaczyć.
• Pozycja neutralna przeciwwag: Przeciwwagi w pozycji neutralnej powinny „swobodnie zwisać” do dołu. W mniejszych zagęszczarkach przeciwwagi i pin powinny być na godzinie 12.
• Ruch tłoczka a obrót wałka: Ruszanie tłoczkiem (wciskając lub ciągnąc) powinno ruszać jeden wałek o 90 stopni.
• Demontaż i montaż: Aby przestawić przeciwwagi, często trzeba je odkręcić i rozbić z łożyska. Tłoczka nie da się wyciągnąć bez rozebrania całego wibratora. Jeśli tłoczek nie zmienia swojej pozycji, trzeba rozebrać wałek, gdzie znajduje się tłoczek.
• Procedura ustawiania: Jeśli przeciwwagi są na dole, a tłoczek jest ustawiony neutralnie, czyli na środku, należy przytrzymać przeciwwagę po prawej i wciskać tłoczek do środka. Przeciwwaga powinna się obrócić o pół obrotu, co oznacza prawidłowe ustawienie.

Problemy ze Sterowaniem Kierunkiem Jazdy (Rewers)

Nieprawidłowe sterowanie kierunkiem jazdy, znane jako rewers, to częsty problem w zagęszczarkach. Może być on związany zarówno z mechanizmem linkowym, jak i hydraulicznym.

• Sterowanie mechaniczne (linka): Jeżeli ubijarka sterowana jest mechanicznie linką, należy ją wyregulować albo przy manetce, albo przy samym wibratorze. W przypadku zagęszczarki Bomag BPR 50/55 D z luźną linką, po wsadzeniu klina i śruby zaciskowej, maszyna jedzie tylko do tyłu, a do przodu skacze.
• Sterowanie hydrauliczne: Jeśli sterowanie jest hydrauliczne, problemem może być uszczelniacz w tłoku zmiany kierunku jazdy. Rewers sterowany jest pinem połączonym tłoczkiem. W momencie jazdy w przód tłoczek wysuwa się pod ciśnieniem oleju, zmieniając kierunek jazdy. Do tyłu hydraulika nie pompuje oleju pod tłoczek, lecz wchodzi w tryb przelewu, a za cofanie tłoka odpowiada sprężyna. Jeśli tłoczek nie chce wyjść po odkręceniu dekla, może być zabezpieczony segerem. Problem braku zmiany pozycji tłoczka, nawet po wymianie uszczelnienia w „przełączniku”, wymaga dalszej diagnostyki mechanizmu.

Wnioski i Ogólne Wskazówki

Rozwiązanie problemów z mechanizmem wibratora i posuwem zagęszczarki Bomag wymaga systematycznej diagnostyki i często precyzyjnych regulacji lub wymiany komponentów. Ważne jest, aby podczas prac serwisowych polegać na sprawdzonej jakości producenta, ponieważ oryginalne części zamienne Bomag są dokładnie dopasowane do maszyny i przekonują niezawodnością oraz jakością sprawdzoną w praktyce. Maszyny Bomag zostały zaprojektowane w taki sposób, aby ułatwić obsługę oraz konserwację, jednak skomplikowane naprawy mechanizmu wibratora mogą wymagać specjalistycznej wiedzy i narzędzi.
