Ustawienie Zapłonu i Diagnostyka Problemów w Wózkach Widłowych Toyota z Silnikiem 4Y LPG

Wózki widłowe na gaz są kluczowym elementem wielu magazynów i zakładów produkcyjnych. Ich niezawodne działanie jest fundamentalne dla utrzymania ciągłości pracy. Niestety, czasem zdarza się, że wózek widłowy na gaz nie odpala, co może wywołać frustrację, opóźnienia w pracy i zmniejszenie wydajności. W takiej sytuacji nie możemy pozwolić sobie na długotrwałe przestój, a diagnostyka problemu powinna być szybka i precyzyjna. Dobra wiadomość jest taka, że w większości przypadków przyczyna jest prosta i da się ją zawęzić w 15-20 minut bez komputera diagnostycznego.

Specyfika Problemów Rozruchowych w Wózkach Widłowych Toyota z Silnikiem 4Y

Częstym problemem, zgłaszanym przez użytkowników wózków widłowych, jest trudność z uruchomieniem, szczególnie na zimnym silniku. Na przykład, w przypadku modelu Toyota 42-7FGF15 z silnikiem 4Y, problem polegał na tym, że wózek długo kręcił na zimnym. Czasem odpalał i od razu gasł. Kręcił bardzo dobrze i szybko, ale miał problem z zaskoczeniem. Po zaskoczeniu, przez sekundę lub dwie, silnik pracował strasznie nierówno.

Warto zaznaczyć, że silnik 4Y to absolutnie najpopularniejszy silnik w wózkach widłowych LPG w Polsce. Układ zapłonowy w wózku widłowym LPG pracuje w cięższych warunkach niż w samochodzie osobowym - wyższe temperatury, oleje, drgania, co często prowadzi do szybszego zużycia komponentów.

Diagnostyka Układu Gazowego LPG

Podejrzenie Nieszczelności Instalacji i Zalewania Gaźnika

Jednym z podejrzeń w przypadku problemów z rozruchem jest instalacja gazowa, która "leje" i zalewa gaźnik. Sygnałem ostrzegawczym może być sytuacja, gdy po każdej pracy, odstawiając wózek do garażu, zakręcamy gaz, a kolejnego dnia po odkręceniu słychać, że instalacja się napełnia. Może to oznaczać, że gaz, który pozostał w instalacji po zakręceniu, ulatnia się, co nie powinno mieć miejsca w szczelnym systemie.

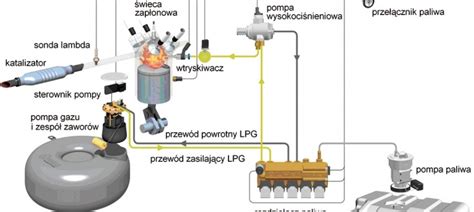

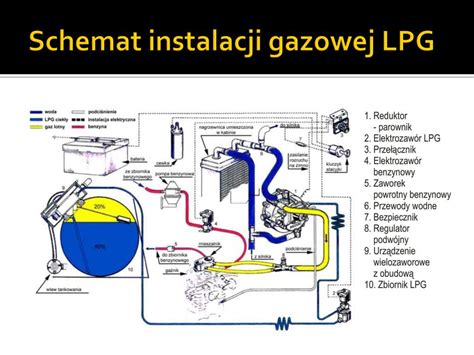

Zanim zaczniesz szukać usterki, warto rozumieć, co się dzieje od butli do cylindra. Awaria dowolnego z tych elementów powoduje, że wózek nie odpala, odpala i gaśnie lub pracuje z dużymi problemami.

Kroki Sprawdzania Instalacji Gazowej

• Poziom gazu w butli: Brzmi banalnie, ale to nr 1 na liście przyczyn w serwisach.
• Zawór butli: Butla może mieć gaz, ale zawór może być przymknięty lub lekko nieszczelny.
• Szczelność instalacji: Warto sprawdzić, czy instalacja gazowa jest poprawnie zamontowana oraz czy wszystkie przewody są szczelne.
• Filtr gazu: To jeden z najtańszych elementów układu gazowego i jeden z najczęściej pomijanych przy serwisie. Aby go sprawdzić, należy odpiąć przewód za filtrem i sprawdzić, czy gaz przepływa swobodnie. Jeśli brak przepływu mimo otwartego zaworu butli - filtr jest zatkany i należy go wymienić.
• Parownik: To serce układu gazowego. Zamienia ciekły LPG w gaz i utrzymuje stałe ciśnienie robocze. W parowniku może "składać się kit" blokujący zaworek podciśnienia. Parownik należy zdemontować, oczyścić i sprawdzić stan membran wizualnie. Membrany powinny być elastyczne, bez pęknięć i odkształceń. Wózek widłowy Toyota może mieć parownik typu AISAN MODEL-C, który również podlega regeneracji.
• Mieszalnik (gaźnik gazowy): Kontroluje proporcje gazu i powietrza. Na wężu z parownika do gaźnika znajduje się zawór regulacyjny ilości paliwa (gazu).

Regulacja Obrotów i Układu Ssania w Silniku 4Y

Kwestia ssania jest często poruszana, szczególnie w kontekście silników LPG. W silnikach benzynowych, po odpaleniu zimnego silnika, uruchamia się ssanie - w starszych samochodach ręcznie, w nowszych automatycznie. Pojawia się pytanie, czy w silnikach takich jak 4Y w wózkach widłowych powinno być coś podobnego, zwłaszcza gdy po odpaleniu silnik ma strasznie małe obroty, momentami nawet przygasa i lekko nim trzęsie, póki się nie rozgrzeje.

Jeśli w danym silniku nie ma automatycznego ssania, kluczową rolę odgrywa regulacja gaźnika, a zwłaszcza obrotów. Niskie obroty na zimnym silniku są jednym z najczęściej wyszukiwanych objawów, gdy wózek uruchamia się, pracuje 2-10 sekund i wyłącza.

Rozwiązane Problemy: Znaczenie Prawidłowej Regulacji

W przypadku wspomnianej Toyoty 42-7FGF15 z silnikiem 4Y, problemy zostały rozwiązane przez specjalistę, który stwierdził, że wózek miał kompletnie rozregulowane obroty. To właśnie stąd brała się długo gasnąca kontrolka ciśnienia oleju oraz wolne podnoszenie bez dodania gazu. Po wyregulowaniu obrotów silnik po odpaleniu na 2-3 sekundy wchodzi na wyższe obroty, po czym schodzi do niższych. Wózek podnosi znacznie szybciej bez dodawania gazu, a kontrolka oleju gaśnie w pół sekundy po odpaleniu.

Diagnostyka i Ustawienie Układu Zapłonowego

Układ zapłonowy jest równie ważny co układ gazowy. W opisywanym przypadku Toyoty z silnikiem 4Y, cały układ zapłonowy był nowy (świece, przewody, kopułka, palec), a mimo to wózek miał problemy z odpalaniem. To wskazuje, że sam stan części nie zawsze gwarantuje prawidłową pracę - kluczowe jest również ich ustawienie i działanie współpracujących elementów.

Kluczowe Elementy do Sprawdzenia

• Świece zapłonowe: Należy sprawdzić ich wizualnie; elektroda środkowa powinna być jasnoszara/beżowa. W przypadku braku iskry w Toyocie z silnikiem 4Y, gdy iskra pojawia się dopiero w momencie, gdy przestaje się kręcić rozrusznik, może to wskazywać na problem z wyzwalaniem iskry, np. uszkodzony czujnik położenia wału lub moduł sterowania zapłonem.
• Kable wysokiego napięcia (WN): Sprawdź rezystancję miernikiem. Prawidłowa wartość to zazwyczaj 5-10 kΩ/metr kabla.
• Cewka zapłonowa i moduł zapłonowy: Jeśli świece i kable są sprawne, a iskry nadal brak, winowajcą jest cewka zapłonowa lub moduł zapłonowy. Diagnostyka polega na sprawdzeniu napięcia zasilania cewki (powinno być 12V przy próbie rozruchu). Brak napięcia oznacza problem z instalacją elektryczną lub sterownikiem. Niektóre cewki są zasilane przez rezystor, który jest zwierany podczas rozruchu, aby wzmocnić iskrę. Bez tego rezystora lub w przypadku jego zwarcia, moduł zapłonowy może ulec uszkodzeniu.
• Przerywacz zapłonu: Uszkodzony przerywacz zapłonu również może być przyczyną braku iskry.

Ustawienie Zapłonu

Ważne jest sprawdzenie, czy zapłon nie jest za wczesny. Można go opóźnić, kręcąc aparatem zapłonowym w tę samą stronę, w którą kręci się palec. Prawidłowe ustawienie zapłonu jest indywidualne dla każdego silnika i zależy od jego stanu. Orientacyjnie, na początek można ustawić 12-13 stopni wyprzedzenia. W razie braku negatywnych oznak można delikatnie wyprzedzać, ale nie za dużo.

Doświadczenie pokazuje, że zbyt mocno przyspieszony zapłon (np. ponad 20 stopni) może powodować falowanie obrotów na biegu jałowym, od przygasania do 1500 obrotów. Po ustawieniu zapłonu zgodnie z instrukcją (np. na 10 stopni), silnik powinien pracować równiutko.

Elektroniczne Sterowanie Zapłonem (ECU)

W bardziej zaawansowanych systemach, jednostka sterująca silnikiem (ECU) koryguje zapłon w przypadku posiadania czujnika spalania stukowego. Dzieje się tak, gdy niska liczba oktanowa paliwa i zbyt wczesny zapłon powodują stuki. Czujnik wykrywa stuki, a ECU opóźnia zapłon, chroniąc silnik przed gorszym paliwem. Należy pamiętać, że ECU nie przyspieszy zapłonu w przypadku paliwa o wyższej liczbie oktanowej. Inne korekty zapłonu przez ECU są związane z prędkością obrotową silnika i otwarciem przepustnicy.

Profilaktyka i Regularny Serwis

Koszty przestoju wózka widłowego przez jeden dzień roboczy to zazwyczaj tysiące złotych - w stratach produkcyjności, opóźnieniach dostaw i pracy manualnej zastępczej. Aby uniknąć takich sytuacji i zapobiec problemom z odpalaniem wózka widłowego na gaz, warto zainwestować w profilaktykę. Większości usterek układu gazowego i zapłonowego można uniknąć, stosując regularną profilaktykę.

Podstawowe Działania Profilaktyczne:

• Regularne kontrole stanu technicznego wózka oraz dbanie o jego serwisowanie.
• Wózki widłowe na gaz w regularnych odstępach czasu powinny być poddawane przeglądom technicznym, zgodnie z zaleceniami producenta i przepisami obowiązującymi w kraju użytkowania.
• Właściwa profilaktyka obejmuje kontrolowanie szczelności butli, przewodów, a także wymianę zużytych części, takich jak przepływowy regulator gazu czy reduktor, które mogą doznawać uszkodzeń lub zużyć się w wyniku ciągłego użytkowania.
• Zawsze, w przypadku wymiany części, zatrudnij wykwalifikowanego serwisanta, który będzie w stanie je dokładnie sprawdzić i profesjonalnie wymienić.
• Dbając o stan techniczny wózka, zapewniasz mu prawidłowe działanie i wydłużasz okres działania.

Dodatkowe Wskazówki Diagnostyczne

Niskie napięcie akumulatora (poniżej 12,4V spoczynkowego) może blokować rozruch lub powodować reset sterownika wózka. Zawsze należy sprawdzić napięcie akumulatora. W przypadku problemów z ustawieniami, nie zapominaj o przeglądzie parametrów pracy silnika oraz kodów błędów. Jeżeli problem nadal się utrzymuje, warto pozyskać pomoc serwisu bądź sprawdzić inne powiązane elementy, takie jak luzy zaworowe czy stan rozrządu, gdyż przestawiony rozrząd może prowadzić do poważnych uszkodzeń silnika, w tym wypalenia zaworów i gniazd.
