Ustawienie zbieżności kół w koparko-ładowarce: poradnik

Prawidłowa geometria kół, w tym ustawienie zbieżności, jest kluczowym elementem utrzymania sprawności technicznej koparko-ładowarek. Wpływa ona bezpośrednio na bezpieczeństwo operatora, trwałość ogumienia, zużycie podzespołów zawieszenia oraz efektywność spalania paliwa. Choć w środowisku warsztatowym często spotyka się metody „na metrówkę”, precyzyjna diagnostyka wymaga zrozumienia parametrów układu jezdnego.

Dlaczego geometria kół w maszynach budowlanych jest istotna?

Koparko-ładowarki to maszyny pracujące w trudnych warunkach, gdzie układ kierowniczy narażony jest na duże obciążenia. Niewłaściwe ustawienie geometrii prowadzi do szeregu niepożądanych skutków:

• Nierównomierne zużycie opon: Ścieranie krawędzi bieżnika drastycznie skraca żywotność kosztownego ogumienia.
• Zwiększone opory toczenia: Nieprawidłowo ustawione koła stawiają większy opór, co przekłada się na wyższe zużycie paliwa.
• Obciążenie zawieszenia: Nadmierne siły działają na drążki kierownicze, sworznie zwrotnicy oraz tuleje metalowo-gumowe, prowadząc do ich przedwczesnego zużycia.
• Pogorszenie komfortu pracy: Maszyna może wykazywać tendencję do samoczynnego ściągania, co zwiększa zmęczenie operatora podczas długotrwałej pracy.

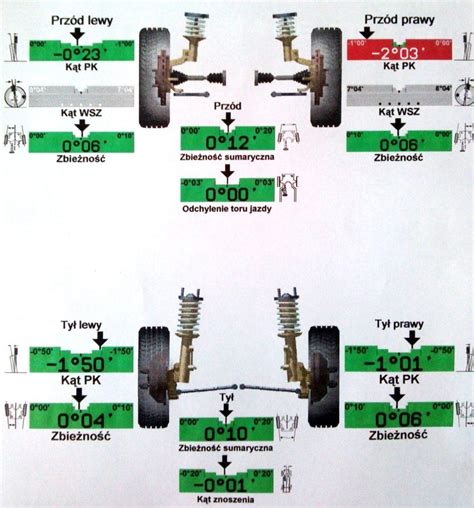

Podstawowe parametry diagnostyczne

Zrozumienie terminologii jest niezbędne do prawidłowej interpretacji stanu technicznego maszyny:

1. Zbieżność/Rozbieżność: Ustawienie kół względem siebie, patrząc z góry. W większości przypadków dąży się do lekkiej zbieżności, aby zniwelować działanie sił napędowych podczas jazdy.
2. Kąt pochylenia koła (Camber): Kąt między płaszczyzną koła a pionem. Wpływa na równomierność styku opony z podłożem.
3. Kąt wyprzedzenia sworznia zwrotnicy (Caster): Decyduje o stabilności jazdy na wprost i samoczynnym powrocie kierownicy do pozycji środkowej.

Metody kontroli zbieżności: od teorii do praktyki

Metody warsztatowe (uproszczone)

Wielu mechaników stosuje tradycyjne metody pomiarowe przy użyciu listew i ścisków stolarskich. Polega to na porównaniu odległości między obręczami kół przed i za mostem. Uwaga: W maszynach typu JCB 3CX konstrukcja mostu (np. wał ataku) często uniemożliwia pomiar na wysokości osi, dlatego należy dokonywać go kilka centymetrów powyżej.

Ważne: Pamiętaj, że pomiar „na metrówkę” jest obarczony dużym ryzykiem błędu, szczególnie przy różnym stopniu zużycia gałek drążków kierowniczych lub przy użyciu zamienników o różnej długości.

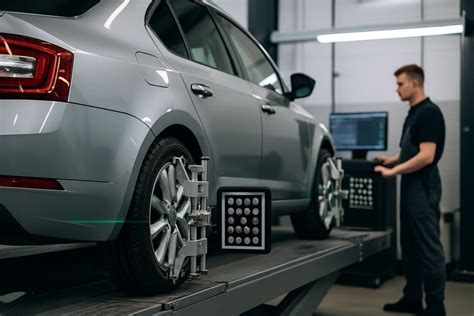

Profesjonalna diagnostyka

Dla zapewnienia pełnej precyzji zaleca się korzystanie z urządzeń diagnostycznych (np. systemów CCD lub 3D). Profesjonalny serwis pozwala na:

• Dokładny odczyt wszystkich kątów zawieszenia.
• Wyznaczenie geometrycznej osi jazdy.
• Ciągły podgląd rzeczywistych wartości podczas regulacji drążkami.

Kiedy należy sprawdzić geometrię?

Kontrola zbieżności powinna być przeprowadzona w następujących sytuacjach:

• Po każdej naprawie układu zawieszenia lub kierowniczego (np. wymiana drążka).
• Po wystąpieniu uderzenia kołem w przeszkodę.
• W przypadku zauważenia nietypowego zużycia opon (np. "zdzieranie" zewnętrznej strony).
• Gdy maszyna wykazuje niestabilność w prowadzeniu na wprost.

Wskazówki dla operatorów

Jeśli zauważysz, że koło w Twojej maszynie (np. JCB 3CX) jest pochylone względem drugiego, w pierwszej kolejności sprawdź stan łożysk sworzni zwrotnicy oraz łożysk piasty. Często to właśnie luzy na tych elementach, a nie błąd ustawienia zbieżności, są przyczyną niewłaściwego kąta pochylenia koła. Ręczne wyczucie luzu przy tak masywnych elementach bywa zawodne - warto użyć dźwigni lub podnieść maszynę na stopach podporowych.
