W świecie maszyn roboczych, w tym koparko-ładowarek, geometria kół odgrywa kluczową rolę w zapewnieniu optymalnej wydajności, bezpieczeństwa i ekonomiczności. Jest to dziedzina inżynierii zajmująca się badaniem i projektowaniem geometrii kół oraz ich wpływu na zachowanie się pojazdów. Obejmuje ona zrozumienie i analizę różnych parametrów oraz ustawień kół, takich jak kąty skrętu, pochylenia i wysokości zawieszenia, a także ich wpływu na właściwości prowadzenia, trakcję i komfort pracy. Poprawne ustawienie geometrii kół jest kluczowe dla zapewnienia optymalnej kontroli maszyny, minimalnego zużycia opon, równomiernej dystrybucji obciążenia i maksymalnej przyczepności.

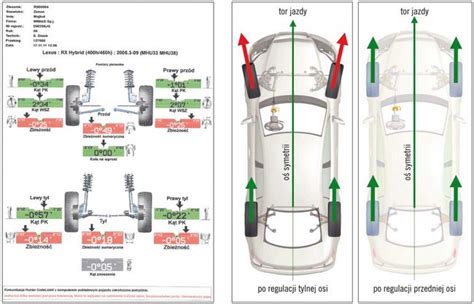

Podstawowe Parametry Geometrii Kół
Dla prawidłowego funkcjonowania układu jezdnego kluczowe są następujące parametry:
- Kąt skrętu (toczenia): Określa, jak daleko mogą obracać się koła wokół osi pionowej. Jest mierzony w stopniach i różni się dla przednich i tylnych kół.
- Nachylenie (pochylenie) kół: Określa kąt, pod jakim koła są ustawione w stosunku do poziomu, patrząc z przodu lub z boku pojazdu.
- Zbieżność (toczenia wewnętrzne i zewnętrzne): Odnosi się do ustawienia kół w taki sposób, że przód kół jest bliżej siebie niż tył. Zapewnia to stabilność prowadzenia i minimalizuje zużycie opon. Jeśli koła "rozchodzą się" na boki, świadczy to o rozbieżności.
- Kąt nurniczy (kąt pochylenia osi kół): Dotyczy przednich kół i określa kąt, pod jakim osie kół odchylają się od pionu w stosunku do linii pionowej, patrząc z przodu pojazdu.
- Wysokość zawieszenia (rozstaw): Odległość pomiędzy kołami na jednej osi. Może mieć wpływ na stabilność i prowadzenie pojazdu.
Znaczenie Prawidłowej Geometrii Kół w Koparko-Ładowarkach
Poprawne ustawienie geometrii kół jest niezwykle ważne dla bezpieczeństwa i optymalnego działania każdej maszyny roboczej. Nieprawidłowe ustawienie może prowadzić do szeregu problemów, takich jak nierównomierne zużycie opon, trudności w prowadzeniu, zwiększone zużycie paliwa, niestabilność i inne niepożądane zachowania maszyny na placu budowy czy drodze.
- Ekonomia paliwa: Prawidłowe ustawienie geometrii kół przekłada się na oszczędność paliwa. Nieprawidłowe ustawienie może prowadzić do zwiększenia zużycia paliwa o nawet 2-3%.

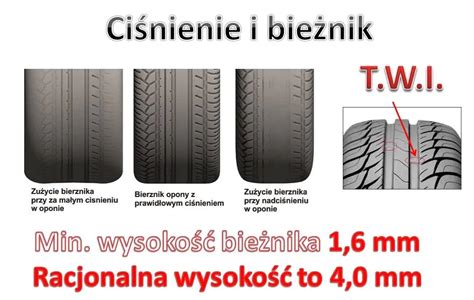

- Żywotność opon: Nieprawidłowa geometria kół może powodować nierównomierne zużycie opon, co drastycznie skraca ich żywotność i obniża wydajność. Na przykład, nieprawidłowe ustawienie kąta skrętu może prowadzić do ślizgów bocznych, powodując nierównomierne zużycie bieżnika.
- Bezpieczeństwo pracy: Prawidłowa geometria kół jest niezbędna dla zapewnienia bezpieczeństwa. Nieprawidłowe ustawienie może prowadzić do niestabilności pojazdu, trudności w utrzymaniu właściwej trajektorii jazdy oraz dłuższej drogi hamowania.
- Wpływ na elementy zawieszenia: Poprawna geometria kół ma kluczowe znaczenie dla właściwego funkcjonowania elementów zawieszenia. Niewłaściwa geometria kół może wywierać negatywny wpływ na te elementy, prowadząc do zwiększonego zużycia i skracając ich żywotność. Może to dotyczyć drążków kierowniczych, amortyzatorów, wahaczy, drążków stabilizatora czy łączników stabilizatora.
Diagnostyka i Regulacja Zbieżności Kół Przednich w Koparko-Ładowarkach JCB
Ustawienie zbieżności kół w koparko-ładowarce wymaga precyzji i znajomości specyfiki maszyny. Niewłaściwa zbieżność lub rozbieżność kół sprawia, że maszyna gorzej trzyma się drogi, a opony są "pchane na boki". Właściciele maszyn często poszukują danych dotyczących kątów przednich kół oraz instrukcji ustawienia geometrii.
W przypadku JCB 3CX, istnieje specyficzna uwaga dotycząca pomiaru zbieżności: "nie da się określić wymiaru między obręczami z tyłu mostu na wysokości jego osi, ponieważ przeszkadza budowa mostu (wał ataku), trzeba mierzyć kilka cm powyżej połowy obręczy."
Problemy z Pochyleniem Kół (Kąt Pochylenia)
Jednym z problemów, które mogą świadczyć o nieprawidłowej geometrii, jest zdzieranie zewnętrznej części opony. Często użytkownicy zauważają, że jedno z kół jest pochylone względem tylnego. W takich przypadkach pomiar odległości od brzegu zwrotnicy na górze i na dole do tego samego miejsca na wale może wykazać, że koło ucieka do środka lub na zewnątrz.
Warto wiedzieć, że w JCB nie ma żadnej regulacji kąta pochylenia. Jeśli koło "leży" (jest pochylone), najczęściej oznacza to, że uszkodzone są sworznie zwrotnicy (a raczej ich łożyska) lub główne łożysko piasty ma luz. Wyczucie luzu "ręcznie" w tak ciężkich elementach bywa trudne. Można spróbować podeprzeć maszynę na stopach lub łyżce i poruszać kołami, aby spróbować wyczuć ewentualne luzy.
Diagnostyka Układu Kierowania Wielu Trybów w Koparko-Ładowarkach JCB (na przykładzie 3CX i 4CX)
Koparko-ładowarki JCB, zwłaszcza w wersjach z obiema osiami skrętnymi (np. 4CX), posiadają zaawansowane układy kierowania z wieloma trybami jazdy. Typowy przełącznik trybu jazdy oferuje pozycje takie jak 4WS (wszystkie koła skrętne), CRAB (jazda "na kraba") i 2WS (skręca tylko oś przednia). Problemy z przełączaniem tych trybów są częstą usterką.
JCB 4cx backhoe loader Moving rocks
Typowe Problemy i Rozwiązywanie Awarii
Często zdarza się, że kontrolka kierowania przednimi kołami świeci się bez względu na położenie przełącznika, lub maszyna pozostaje w trybie poprzedniej pracy (np. z CRAB na 2WS nadal jest CRAB). Może to świadczyć o problemach z czujnikami, okablowaniem lub blokiem zaworów kierowania.
Rola i Diagnostyka Czujników Położenia Osi
Kluczowym elementem w systemie sterowania wieloma trybami są czujniki położenia osi (zazwyczaj dwa: jeden na osi przedniej, jeden na tylnej). W starszych typach JCB bywały to czujniki trzyprzewodowe z kontrolką, co ułatwiało diagnostykę. Nowsze modele, np. JCB 527-58 Agri, mogą posiadać czujniki sześcioprzewodowe, których zasada działania jest bardziej złożona. W celu prawidłowej zmiany trybu kierowania, koła muszą być zazwyczaj ustawione na wprost, a czujniki zbliżeniowe muszą to odpowiednio zasygnalizować.
Przypadek problemu z przełączaniem trybów kierowania (4WS, CRAB, 2WS) w JCB 4CX z 2003 roku, gdzie po przełączeniu na 2WS maszyna pozostawała w poprzednim trybie, wskazał na konieczność sprawdzenia czujnika przy tylnej osi. Weryfikacja obejmuje położenie metalowej kryzy nad czujnikiem (zwykle 2-3 mm) oraz jego prawidłowe działanie (świecenie po zetknięciu z metalem, jeśli to czujnik indukcyjny).
Procedura Diagnostyczna Czujników (bez schematu elektrycznego)
Brak schematu elektrycznego może utrudniać diagnozę, ale porównawcze pomiary mogą być pomocne. Jeśli są dwa takie same czujniki, należy wykonać pomiary porównawcze we wtyczkach czujników i wtyczkach wiązek. Jeśli jeden z czujników wydaje się niesprawny (np. świeci cały czas, podczas gdy drugi tylko po zetknięciu z metalem), można spróbować zamienić czujniki miejscami (tył/przód), aby potwierdzić usterkę konkretnego elementu. Po zamianie czujników i zaobserwowaniu zmiany funkcji sterowania, można stwierdzić, który czujnik jest uszkodzony.
W jednym z udokumentowanych przypadków, uszkodzony tylny czujnik indukcyjny uniemożliwiał zmianę trybu kierowania z "kraba" i "jazdy w koło" na kierowanie tylko przednimi kołami. Po ustawieniu kół na wprost i "oszukaniu" sterownika poprzez przyłożenie metalu do czujników (gdy nie były jeszcze zamontowane w swoim miejscu), problem został zdiagnozowany. Wymiana czujnika na nowy, oryginalny (lub zamiennik) i jego prawidłowa regulacja przywróciła pełną funkcjonalność układu kierowania. Tylny czujnik jest kluczowy do zmiany trybu z "kraba" i "circle" na skręt tylko przednimi kołami, a przedni czujnik działa odwrotnie.
Rozłożenie starego czujnika, nawet jeśli nie jest idealne, może pomóc w identyfikacji pinów (masa, plus, wyjście) dla lepszego zrozumienia jego działania w przypadku braku schematu.
Podsumowanie i Zalecenia
Dbanie o prawidłową geometrię kół oraz sprawność układu kierowania w koparko-ładowarkach, takich jak JCB, ma istotne znaczenie dla efektywności, bezpieczeństwa i żywotności maszyn. Regularne przeglądy i naprawy, w tym kontrola czujników położenia osi oraz zbieżności kół, minimalizują ryzyko uszkodzeń i zapewniają bezpieczną oraz komfortową pracę. Współpraca z profesjonalnym serwisem maszyn budowlanych pozwoli utrzymać optymalne ustawienia geometrii kół. Okręgowe stacje kontroli pojazdów mogą również przeprowadzać badania techniczne dotyczące zbieżności i geometrii kół, aby monitorować i zapewnić przestrzeganie odpowiednich norm branżowych.
