Zmiennik momentu obrotowego, często mylony ze sprzęgłem hydrokinetycznym, oraz związana z nim pompa i uszczelniacz wałka, to kluczowe elementy układu przeniesienia napędu w maszynach budowlanych, takich jak koparko-ładowarki i ładowarki JCB. Ich prawidłowe funkcjonowanie jest niezbędne do efektywnej i niezawodnej pracy sprzętu. Niniejsza artykuł szczegółowo omawia budowę, zasadę działania, objawy awarii oraz metody diagnostyki i konserwacji tych komponentów.
Zmiennik Momentu (Sprzęgło Hydrokinetyczne) - Podstawy
Budowa i Zasada Działania

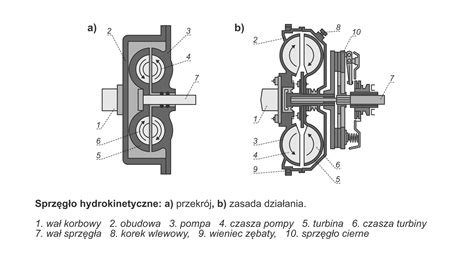

Sprzęgło hydrokinetyczne, inaczej zwane zmiennikiem momentu, jest urządzeniem, które przenosi napęd bezpośrednio z silnika na skrzynię biegów za pomocą oleju. Odbywa się to w ten sposób, że wał korbowy silnika napędza bezpośrednio wirnik pompy, który rozpędza olej. Olej ten uderza w łopatki turbiny połączonej ze skrzynią biegów, przekazując napęd. Czyli energia mechaniczna zamienia się w energię kinetyczną cieczy i na powrót zostaje zamieniona w energię mechaniczną.
Zmiennik połączony jest z kołem zamachowym za pomocą cienkich blach, zwanych tarczą zabierakową (flex plate), które w razie jakiejkolwiek awarii zrywają się, nie uszkadzając przy tym silnika ani zmiennika. Należy pamiętać, aby przed montażem zmiennika zalać go olejem, żeby nawet przez chwilę nie pracował na sucho, ponieważ pompa dopiero za jakiś czas napełni go olejem. Nawet chwilowa praca bez smarowania może spowodować wytarcie się łopatek.
Zalety i Wady
Zaletami tego rodzaju sprzęgła są:
- łatwość rozruchu maszyny,
- łagodne przenoszenie napędu,
- cicha praca,
- wytłumienie drgań,
- możliwość przenoszenia dużych obciążeń,
- długa żywotność.
Do większych wad zmiennika możemy zaliczyć to, że sprzęgło się grzeje i wymaga dodatkowego chłodzenia. W miarę zużywania przenosi coraz mniejsze obciążenia, ponieważ zaczyna się ślizgać i wytwarza jeszcze więcej ciepła.
Pompa i Uszczelniacz w Układzie Napędowym JCB
Rola Pompy i Zmiennika
Zmiennik bezpośrednio napędza pompę, która wytwarza ciśnienie w transmisji i zmienniku. Prawidłowe ciśnienie jest kluczowe dla efektywnego działania całego układu.

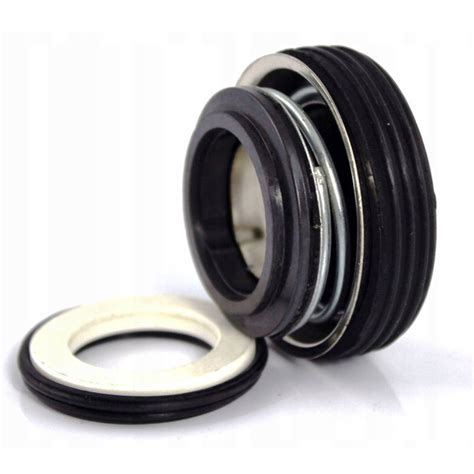

Kluczowy Element - Uszczelniacz Wałka Pompy Jazdy (Simering)
Wysokiej jakości uszczelniacz wałka (simering) jest kluczowym elementem uszczelniającym połączenie między pompą jazdy a zmiennikiem momentu obrotowego (konwerterem). Jego zadaniem jest zapobieganie wyciekom oleju ze skrzyni biegów w miejscu, gdzie wałek napędowy pompy wchodzi do zmiennika.
Uszczelniacze marki VICORTEX to nowa generacja części zamiennych klasy premium, zaprojektowanych z myślą o maksymalnej trwałości. Wykonane ze starannie dobranych mieszanek gumowych, takich jak Viton®, charakteryzują się wyjątkową odpornością na ścieranie, wysokie temperatury i agresywne działanie olejów. Wymiary typowego uszczelniacza to około 49.2 mm (średnica wewnętrzna) x 69.95 mm (średnica zewnętrzna).
Objawy Wycieku Oleju i Wymiana
Widoczny wyciek oleju między silnikiem a skrzynią biegów jest sygnałem problemu. Może on pochodzić albo z uszczelniacza wałka pompy jazdy (olej ze skrzyni biegów, zazwyczaj czerwony lub żółty), albo z tylnego uszczelniacza wału korbowego (olej silnikowy, czarny).
Koszt wymiany uszczelniacza jest znikomy w porównaniu do remontu całej skrzyni biegów, jednak sama wymiana jest pracochłonna. Wymiana tego uszczelniacza wymaga łączenia silnika od skrzyni biegów (tzw. "rozpołowienia" maszyny) i demontażu zmiennika momentu. Jest to idealny moment na kompleksowy serwis. Zawsze wymieniaj olej w skrzyni biegów na świeży olej typu HYPTRON oraz wymień filtr oleju skrzyni na nowy filtr marki REDX. Przed montażem dokładnie sprawdź powierzchnię wałka pompy, po której pracuje warga uszczelniacza.
Diagnostyka i Objawy Problemów z Układem Napędowym JCB
Typowe Objawy Awarii Zmiennika Momentu
Awaria napędu objawia się m.in. utratą siły pchania przez ładowarkę kołową, lub gdy koparko-ładowarka z trudem rusza pod górę - silnik wkręca się na obroty, ale maszyna ledwo jedzie. To typowe objawy problemów z układem przeniesienia napędu, których źródłem jest często zmiennik momentu obrotowego.
Metody Diagnostyki
Sprawna diagnostyka pozwala na szybkie znalezienie usterki. Możemy je zmierzyć. W tym celu podłączamy zegary w odpowiednie przyłącza pomiarowe na skrzyni i zmienniku i wiemy, jaki element uległ uszkodzeniu: zmiennik, pompa czy sprzęgła. Pomiar ciśnień pozwala sprawdzić, czy pompa ładująca i zawory sterujące utrzymują prawidłowe ciśnienie.
Ważnym elementem diagnostyki jest również kontrola sitka. Po spuszczeniu oleju ze skrzyni biegów, należy odkręcić sitko kontrolne (zazwyczaj na dole skrzyni). Zbierają się tam bowiem wszystkie zanieczyszczenia, na których podstawie możemy stwierdzić stan zużycia transmisji:
- Ciemny, gęsty szlam i czarne drobinki: To spalone resztki tarcz ciernych ze sprzęgieł w skrzyni Powershift.
- Opiłki, które przyciąga magnes: To opiłki stalowe. Ich niewielka ilość jest normalna i świadczy o naturalnym zużyciu.
- Opiłki, których magnes NIE przyciąga: Błyszczące, w kolorze aluminium lub mosiądzu drobiny. To sygnał alarmowy! Jeżeli znaleziono opiłki niemagnetyczne, problem niemal na pewno leży w zmienniku momentu.
Sama obecność opiłków jest skutkiem awarii, nie przyczyną. Jeśli magnes ich nie przyciąga pochodzą ze zmiennika i wówczas należy dokonać pomiaru ciśnienia na zmienniku. Jeśli ciśnienie znacząco spadło należy przygotować się na jego wymianę.
Przyczyny Awarii Układu Napędowego
Najczęstszą przyczyną awarii jest praca na starym, przegrzanym oleju i zapchanym filtrze (zaniedbania serwisowe). Inne przyczyny problemów z automatycznymi skrzyniami biegów JCB i zmiennikami to:
- Wady konstrukcyjne (choć rzadkie), stary lub źle dobrany olej, lub jego brak oraz duży przebieg.
- Uszkodzenia mechaniczne powstałe podczas jazdy.
- Uszkodzenie elementów gumowych (uszczelek), co powoduje wyciek oleju, a zarazem spadek ciśnienia w układzie, który przyczynia się do spalania tarcz ciernych.
- Wnikanie zanieczyszczeń, takich jak pył, brud czy woda, co może prowadzić do uszkodzeń mechanicznych i korozji.
- Niewłaściwa eksploatacja, np. gwałtowne zmiany biegów, nadmierne obciążenie maszyny czy niewłaściwe manewrowanie.
- Naturalne zużycie - elementy takie jak łożyska, synchronizatory czy zębatki mogą wymagać wymiany po długotrwałym użytkowaniu.
Jeśli opiłki ze zmiennika trafiły do obiegu i zanieczyściły całą skrzynię biegów, w tym jej precyzyjne zawory sterujące i pakiety sprzęgłowe, nie można wymienić samego zmiennika - konieczna jest kompleksowa naprawa całej skrzyni.
Skrzynie Biegów JCB - Budowa, Działanie i Serwis
Rodzaje Skrzyń Biegów w Koparko-Ładowarkach
W koparko-ładowarkach skrzynie dzielimy na dwa rodzaje:
- Manualne, gdzie biegi przełączamy ręcznie i zazwyczaj posiadają tylko dwa kosze sprzęgłowe: kierunku jazdy przód-tył i przedniego napędu.
- Automatyczne (Power Shift), gdzie zmiana biegów odbywa się automatycznie i posiadają siedem koszy sprzęgłowych.
Sterowanie skrzynią odbywa się za pośrednictwem cewek, które uruchamiają odpowiednie zawory, a te z kolei odpowiednie sprzęgła. Sprzęgła składają się z kosza, tłoczka wraz z uszczelnieniami, tarczek i przekładek.
Znaczenie Właściwej Konserwacji
Ważną rzeczą jest wymiana filtrów i oleju zgodnie ze specyfikacją maszyny. Regularna wymiana oleju i filtrów, takich jak te marki REDX, to najtańszy sposób na uniknięcie awarii. Pamiętaj, że po spuszczeniu oleju zawsze należy odkręcić sitko kontrolne, które znajduje się na dole skrzyni, aby sprawdzić stan zanieczyszczeń.
Pominięcie wymiany oleju, filtrów lub nieprzestrzeganie harmonogramu serwisowego może prowadzić do przedwczesnych awarii. Gdy przeglądy filtrów i wymianę oleju będziemy dokonywać na czas, wówczas nie będziemy mieć ze skrzynią żadnych większych kłopotów.
Usługi Serwisowe i Naprawa Skrzyń Biegów JCB
Firma Inter-Serwis od 10 lat profesjonalnie zajmuje się naprawą i regeneracją skrzyń biegów JCB. Sprawna diagnostyka realizowana przez specjalistów pozwala na szybkie znalezienie usterki i jej naprawienie. Naprawy przeprowadzane są bezpośrednio w profesjonalnym warsztacie, wyposażonym we wszystkie niezbędne narzędzia i części. Naprawa skrzyni biegów JCB wykonywana jest w sposób kompleksowy: począwszy od pełnej diagnozy, przez znalezienie problemu, aż do całkowitego usunięcia powstałych usterek.
Częstymi objawami problemów automatycznej skrzyni biegów są: rozłączanie napędu, brak wstecznego biegu, brak wysokich biegów, szarpanie lub widoczny wyciek oleju. Czas realizacji kompleksowej naprawy to tylko około 3 dni roboczych od otrzymania skrzyni.
Serwis Mobilny i Jego Korzyści
Serwis mobilny zaczyna od dokładnej diagnozy problemu, która może obejmować rozmowę z operatorem maszyny oraz bezpośrednie sprawdzenie maszyny. Serwisant przygotowuje niezbędne narzędzia i części zamienne, przewożone w specjalnie wyposażonym pojeździe. Naprawa może obejmować różne czynności, od prostych, takich jak wymiana oleju i filtrów, po bardziej skomplikowane, jak wymiana uszkodzonych części (np. łożysk, synchronizatorów).
Po zakończeniu naprawy, serwisant przeprowadza testy, aby upewnić się, że skrzynia biegów działa prawidłowo, a także może dostosować jej ustawienia. Korzystanie z serwisu mobilnego jest szczególnie korzystne w przypadku ciężkiego sprzętu, jak koparko-ładowarki JCB, ponieważ minimalizuje przestoje w pracy i eliminuje potrzebę transportu maszyny do warsztatu.
Ile kosztuje naprawa automatycznej skrzyni biegów?
Dlaczego Szybka Naprawa Skrzyni Biegów Jest Kluczowa?
Zignorowanie problemów ze skrzynią biegów prowadzi do poważnych konsekwencji:
- Wzrost kosztów naprawy: Małe usterki mogą przerodzić się w poważniejsze awarie, co znacznie zwiększa koszty.
- Przestoje w pracy: Uszkodzona skrzynia biegów uniemożliwia efektywne wykorzystanie ładowarki, co prowadzi do strat finansowych.
- Ryzyko bezpieczeństwa: Kontynuowanie pracy z uszkodzoną skrzynią zwiększa ryzyko nagłej awarii i wpływa na kontrolę nad maszyną, stanowiąc zagrożenie dla operatora i otoczenia.
Najlepiej, aby wszelkie problemy ze skrzynią biegów były naprawiane jak najszybciej po ich wykryciu. Regularna konserwacja i przeglądy są również kluczowe w zapobieganiu awariom.
