Rozdzielacz hydrauliczny jest kluczowym elementem układu hydraulicznego minikoparki, odpowiedzialnym za sterowanie przepływem oleju do poszczególnych siłowników i silników hydraulicznych. Jego prawidłowe działanie ma bezpośredni wpływ na siłę, prędkość oraz precyzję ruchów maszyny. W przypadku problemów z mocą roboczą, diagnostyka i ewentualna regeneracja rozdzielacza są często konieczne. Niniejszy artykuł przedstawia typowe problemy, metody diagnostyczne oraz aspekty regeneracji rozdzielaczy, bazując na doświadczeniach użytkowników.
Opis problemu: utrata siły i nieprawidłowe działanie
Jednym z najczęściej zgłaszanych problemów po wymianie lub regeneracji rozdzielacza tylnego jest znacząca utrata siły maszyny, szczególnie widoczna podczas próby podniesienia minikoparki na tylnej łyżce. Wcześniej, na starym rozdzielaczu, pomimo nierównomiernej siły i prędkości działania poszczególnych sekcji (np. ramienia), maszyna zachowywała wystarczającą moc. Obecnie, niemożność podniesienia łyżki z wykopu, a także spowolnienie ramienia przy jednoczesnym uruchomieniu innej funkcji (np. zamykania łyżki), świadczy o poważnym defekcie w układzie hydraulicznym.
Dodatkowo, użytkownicy zgłaszają:
- Pulsowanie lewego joysticka, nasilające się przy uruchamianiu funkcji z prawego joysticka.
- Wyraźne szumienie w joystickach.
- Słabszy napęd ogólny, szczególnie na "zającu", gdzie maszyna kluczy przy nierównym terenie.

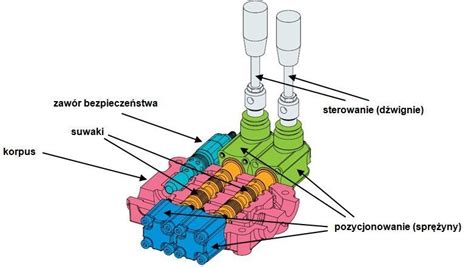

Budowa i działanie rozdzielacza hydraulicznego Vickers
W przypadku rozdzielaczy Vickers, często spotykanych w maszynach takich jak JCB 4CX z 2002 roku z pompą wielotłoczkową, kluczowe są elementy odpowiadające za regulację ciśnienia i przepływu. Rozdzielacz ten posiada zazwyczaj dwa zawory przelewowe Vickers oraz na trzech sekcjach zawory przeciążeniowe liniowe. Jest zasilany z dwóch sekcji pompy i ma jeden przelew. Maszyna ta jest sterowana dźwigniami na "iksie", a układ hydrauliczny został opisany jako bardzo podobny do tych stosowanych w maszynach CAT.
Identyfikacja zaworów w rozdzielaczu
W rozdzielaczach hydraulicznych występuje kilka typów zaworów, które są często mylone przez niedoświadczonych mechaników. Elementy, które mogą wydawać się zaworami od ciśnienia głównego lub sterowania, bywają w rzeczywistości:
- Zawory liniowe (sekcyjne): Odpowiedzialne za zabezpieczenie linii poszczególnych funkcji hydraulicznych. Regulują wybrane kierunki tych funkcji, ale nie odpowiadają bezpośrednio za ogólną siłę i prędkość całego układu. Zwiększanie ciśnienia poprzez ich regulację bez manometru jest ryzykowne i może prowadzić do uszkodzeń.

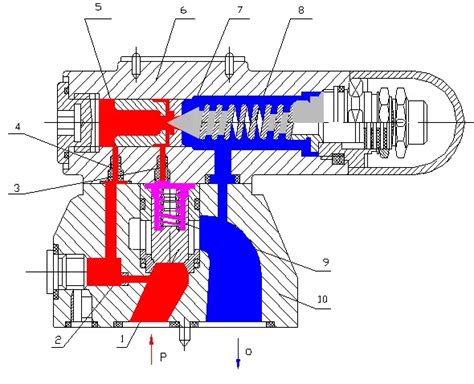

- Zawory od ciśnienia głównego / sterowania: Są to zazwyczaj zawory przelewowe, które regulują maksymalne ciśnienie w całym układzie lub w obwodzie sterowania.
Zgodnie z doświadczeniem, za prędkość i siłę całego układu odpowiada przede wszystkim system LS (Load Sensing) i pompa. Wkręcanie śruby w zaworze przelewowym zazwyczaj zwiększa ciśnienie, ale bez wpiętego manometru i znajomości specyfikacji producenta jest to niewskazane. Prawidłowe ciśnienie w układzie powinno mieścić się w zakresie od 180 do 250 barów.
Problemy z regeneracją i jakością wykonania
Wiele problemów wynika z nieprawidłowo przeprowadzonej regeneracji. Często oferowane "regeneracje" za niską cenę sprowadzają się do wymiany oringów, a nie faktycznego przywrócenia sprawności kluczowych elementów.
Chromowanie suwaków i obróbka gniazd
W procesie regeneracji rozdzielaczy kluczowe jest prawidłowe pasowanie suwaków w gniazdach, które zapewnia szczelność i precyzyjne sterowanie przepływem oleju. Właściwa regeneracja suwaków polega na ich chromowaniu technicznym, które sprawdzisz po kolorze (srebrzysty, matowy) i śladach szlifowania. Chrom jest bardziej srebrzysty od stali, a na krawędziach kanałków mogą być widoczne drobne wypryski. Powierzchnia chromowana powinna być gładka i niepodatna na drobne pilniki. Gniazda (otwory) sekcji rozdzielacza powinny być honowane, a nie chromowane. Luz nominalny suwak-otwór to około 0,005 mm, a zużycie do około 0,02 mm już kwalifikuje do regeneracji.
Niestety, zdarza się, że "fachowcy" jedynie szlifują suwaki papierem ściernym, nie przywracając im właściwej geometrii ani twardości, co prowadzi do szybkich ponownych awarii. W takich przypadkach suwaki mogą nie być chromowane w ogóle, a na ich niepracujących częściach nie będzie nalotu chromu. Dodatkowym błędem jest nieprawidłowe złożenie sekcji lub odwrotne zamontowanie suwaka, co może prowadzić do utraty siły lub innych dysfunkcji.
Regeneracja suwaków poprzez dorabianie nowych i docieranie ich razem z komorą sekcji rozdzielacza jest skomplikowanym procesem, często nieopłacalnym w porównaniu do kosztu nowego elementu, chyba że części są niedostępne. Cena oryginalnych zestawów naprawczych (oringów) może być wysoka (np. 1500 zł), co świadczy o złożoności i precyzji tych komponentów.
JAK ZBUDOWANY JEST ROZDZIELACZ HYDRAULICZNY?🧐 #volvo #jcb
Diagnostyka i rozwiązywanie problemów
Pomiary ciśnienia i wydatku pompy
Aby skutecznie zdiagnozować problem, należy zmierzyć ciśnienia na każdej sekcji rozdzielacza. Posiadanie manometru z odpowiednią końcówką jest niezbędne. W przypadku podejrzenia problemów z pompą, można zmierzyć jej wydatek. Teoretyczny pomiar wydatku pompy można wykonać, umieszczając przewód powrotny z rozdzielacza do wiadra/beczki i mierząc ilość oleju przepływającego w określonym czasie. Należy jednak pamiętać, że taki pomiar bez obciążenia nie jest w pełni miarodajny.
Rola kompensatorów przepływu i pompy
Kompensatory przepływu (często mylone z zaślepkami) przymykają przepływ do funkcji z niższym ciśnieniem, aby funkcja z wyższym ciśnieniem również działała efektywnie. Ich nieprawidłowe działanie lub brak może wpływać na równomierność siły. Pojawiają się one w sekcjach sterowanych hydraulicznie, a nie w układzie jazdy, ponieważ rzadko używa się jednocześnie jazdy i hydrauliki roboczej.
Pompa, zwłaszcza wielotłoczkowa dwusekcyjna pracująca w układzie stałej mocy (plus pompa zębata na lemiesz), ma kluczowe znaczenie. Śruba służy do zmiany napięcia sprężyny tarczy wychylnej, regulującej parametry pracy pompy. Regeneracja pomp tłoczkowych jest możliwa, a w celu sprawdzenia jej działania można zamienić przewody wyjściowe miejscami. Jeśli nic się nie zmieni, to pompa jest prawdopodobnie sprawna. Problem pulsowania joysticka może wskazywać na problemy z pompą lub jej układem sterowania.
Szczelne pasowanie suwaka z gniazdem jest fundamentalne dla prawidłowego działania rozdzielacza. Olej musi płynąć zgodnie z pozycją tłoczka, a nie wszędzie tam, gdzie da się wcisnąć. Wewnętrzne przecieki są częstą przyczyną utraty siły.
Sprawdzenie kolejności sekcji i suwaków
Zdarza się, że sekcje rozdzielacza są składane w nieprawidłowej kolejności lub suwaki są zamieniane miejscami bądź montowane odwrotnie. Suwaki są indywidualnie pasowane do swoich gniazd, dlatego ich zamiana lub nieprawidłowy montaż zawsze prowadzi do problemów z działaniem.
Możliwe rozwiązania i koszty
Koszty związane z rozdzielaczami hydraulicznymi są znaczące. Używany, podobny rozdzielacz może kosztować około 4700 zł, natomiast nowy, w autoryzowanym serwisie, to wydatek rzędu 15000 zł. Tak wysokie ceny sprawiają, że regeneracja, jeśli jest wykonana prawidłowo i przez kompetentny serwis, może być atrakcyjną alternatywą. Należy jednak unikać firm oferujących "regenerację" niskim kosztem, która często okazuje się nieskuteczna.
W przypadku braku możliwości odzyskania pieniędzy za źle wykonaną usługę, jedynym sensownym krokiem jest dokładna diagnostyka i naprawa, ewentualnie rozważenie zakupu innego używanego lub nowego rozdzielacza, jeśli diagnostyka potwierdzi jego uszkodzenie.
