Wskaźnik poziomu paliwa jest kluczowym elementem informującym operatora o pozostałej ilości paliwa w zbiorniku. Jego prawidłowe działanie pozwala uniknąć nieplanowanych przestojów i kosztownych awarii. Niestety, zdarza się, że wskaźnik ten ulega awarii i przestaje działać prawidłowo, wyświetlając błędne informacje lub w ogóle nie reagując. Zrozumienie przyczyn i metod naprawy jest istotne dla efektywnej eksploatacji maszyn, takich jak koparki Komatsu.
Jak działa system pomiaru poziomu paliwa?
System pomiaru poziomu paliwa służy do mierzenia ilości paliwa w zbiorniku i przesyłania tej informacji do wskaźnika znajdującego się na desce rozdzielczej pojazdu. Dzięki temu operator zawsze wie, ile ma paliwa, i otrzymuje powiadomienie, gdy jego poziom jest niski, co pozwala na zaplanowanie wizyty na stacji paliw zanim zbiornik będzie całkowicie pusty.

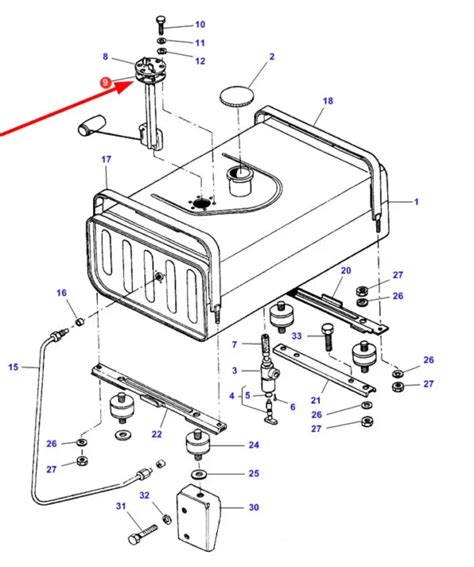

Elementy składowe czujnika poziomu paliwa
Czujnik pomiaru poziomu paliwa, często nazywany również czujnikiem paliwa, nadajnikiem paliwa lub jednostką pomiaru poziomu paliwa, znajduje się w zbiorniku. Niezależnie od nazewnictwa i tego, czy jest połączony z zespołem pompy paliwowej, czy stanowi niezależną jednostkę, składa się z tych samych trzech kluczowych elementów:
- Pływak: Jest wykonany z kompozytu wypornego lub pianki i unosi się na powierzchni paliwa w zbiorniku.
- Metalowy trzpień/ramię: Pływak jest połączony cienkim metalowym prętem ze stykiem wewnątrz potencjometru.
- Potencjometr (rezystor zmienny): To urządzenie elektryczne, przez które przepływa energia elektryczna. Potencjometr ma możliwość regulowania wielkości napotkanego napięcia rezystancyjnego poprzez przesunięcie styku (ślizgacza) nad elementem oporowym.
Mechanizm działania
Pływak w zbiorniku paliwa porusza się w górę lub w dół w zależności od poziomu paliwa. Metalowy trzpień obraca się w stosunku do pływaka, co powoduje, że ślizgacz wewnątrz potencjometru również się porusza. Ślizgacz przesuwa się po pasie materiału rezystancyjnego połączonego z uziemieniem na jednym końcu. Napięcie z potencjometru jest określane przez położenie ślizgacza w stosunku do uziemienia.
Ślizgacz przesyła prąd elektryczny do wskaźnika poziomu paliwa, który wyświetla odpowiedni poziom paliwa na desce rozdzielczej maszyny. Informacje o poziomie paliwa pojawiają się dopiero po podaniu prądu, czyli w momencie, gdy stacyjka znajduje się w pozycji zapłonu. Warto wspomnieć, że mikroprocesor odpowiadający za odczyty z baku przekazuje informacje nie o aktualnym poziomie, a o średniej odczytywanej w pewnym przedziale czasowym, co zapobiega ciągłym wahaniom wskazówki, np. podczas ruchu pojazdu. W nowszych maszynach coraz częściej stosuje się elektroniczne wskaźniki paliwa, które zapewniają wysoką skuteczność działania i precyzyjne odczyty, często z dokładnością do jednego lub dwóch miejsc po przecinku.
Warto pamiętać, że sposób działania czujników pomiaru poziomu paliwa może różnić się w zależności od producenta pojazdu lub maszyny. Na przykład, przy pełnym zbiorniku, ślizgacz może znajdować się najbliżej lub najdalej od dna, co przekłada się na najmniejszy lub pełny opór. Gdy paliwa ubywa, położenie ślizgacza się zmienia, ograniczając lub zwiększając ilość prądu elektrycznego przesyłanego do wskaźnika poziomu paliwa. Wskaźnik spada od pełnej wartości w zależności od zmiany oporu.
Typowe objawy awarii wskaźnika poziomu paliwa
Gdy wskaźnik poziomu paliwa przestaje działać prawidłowo, sposób jego zachowania może dać wgląd w to, co jest uszkodzone. Poniżej przedstawiamy najczęstsze objawy wskazujące na nieprawidłowe działanie systemu pomiaru paliwa:
Wskaźnik pokazuje, że zbiornik jest pusty, nawet gdy jest pełny
Jest to jeden z najczęstszych objawów, gdy wskaźnik pokazuje minimalną wartość lub całkowity brak paliwa, mimo świeżego tankowania do pełna. Czasami wadliwy rezystor może całkowicie ograniczać przesyłanie sygnału, co objawia się podobnym odczytem.
Wskaźnik stale pokazuje, że zbiornik jest pełny
Wskaźnik poziomu paliwa może ciągle pokazywać pełny bak, nawet po przejechaniu wielu kilometrów. Jest to szczególnie uciążliwe, gdyż daje fałszywe poczucie bezpieczeństwa.
Wskaźnik oscyluje lub pokazuje chaotyczne wartości
Chaotyczne poruszanie się strzałki wskaźnika podczas jazdy, skakanie od pozycji pełnego do pustego baku w ciągu kilku sekund (szczególnie podczas pokonywania zakrętów, hamowania lub przyspieszania), może wskazywać na awarię mechaniczną lub elektryczną.
Wskaźnik w ogóle nie reaguje na tankowanie lub zużycie paliwa
Może się zdarzyć, że wskaźnik nie podnosi się mimo tankowania, stoi w miejscu lub w ogóle nie reaguje na zmiany poziomu paliwa w zbiorniku.
Lampka rezerwy świeci się nieprawidłowo
Lampka ostrzegawcza niskiego poziomu paliwa może świecić się stale, mimo że w baku jest jeszcze dużo paliwa, lub odwrotnie - w ogóle nie zapalać się, nawet gdy zbiornik jest prawie pusty.
Wskazania zmieniają się podczas jazdy (skręcanie, hamowanie)
Niektóre przypadki charakteryzują się tym, że wskaźnik działa poprawnie podczas jazdy prosto, ale pokazuje błędne odczyty podczas skręcania, hamowania lub przyspieszania.
Główne przyczyny niedziałającego wskaźnika
W około 70-80% przypadków przyczyną problemu jest uszkodzony czujnik poziomu paliwa umieszczony w zbiorniku.

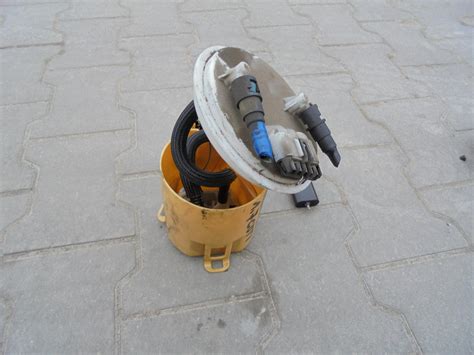

Uszkodzenie pływaka
Pływak to istotny element układu pomiaru poziomu paliwa, od którego zależy prawidłowe działanie wskaźnika. Z czasem pływak może ulec uszkodzeniu mechanicznemu - pęknąć, zapełnić się paliwem (co zmienia jego właściwości pływające), zabrudzić się lub zablokować. Może również oddzielić się od ramienia, powodując całkowite zatrzymanie pozostałych elementów czujnika.
Awaria potencjometru/czujnika poziomu paliwa
Potencjometr, który monitoruje położenie pływaka i reguluje rezystancję, jest narażony na stały ruch ślizgacza. Z czasem może to doprowadzić do zużycia pasa materiału rezystancyjnego, tworząc otwarty obwód. Wadliwy potencjometr może również bezustannie dostarczać napięcie o pełnej wartości do wskaźnika. W nowoczesnych maszynach czujnik poziomu paliwa jest często zintegrowany z pompą paliwową jako jeden moduł.
Problemy z obwodem elektrycznym i przewodami
Informacja o poziomie płynu jest przekazywana za pomocą układu elektrycznego. Uszkodzenie przewodów elektrycznych łączących czujnik poziomu paliwa ze wskaźnikiem na desce rozdzielczej może prowadzić do nieprawidłowych odczytów. Zardzewiałe przewody, zaśniedziałe styki na potencjometrze, przerwanie któregoś z kabli (np. zaraz przy samej kostce) lub zwarcie sygnału mogą zatrzymać przepływ napięcia lub powodować błędne odczyty. Uszkodzenie połączenia między przewodem uziemienia a zaciskiem uziemienia to kolejna możliwa przyczyna.
Inne rzadsze przyczyny
- Awaria bezpiecznika: Przepalony bezpiecznik w układzie elektrycznym wskaźnika poziomu paliwa może powodować problemy.
- Awaria samego wskaźnika: Dość rzadkim przypadkiem jest awaria samego wskaźnika na desce rozdzielczej.
- Problemy z komputerem pokładowym: W rzadszych przypadkach problem może leżeć po stronie komputera pokładowego.
- Zanieczyszczenia w paliwie: Osady i zanieczyszczenia gromadzące się na dnie zbiornika mogą blokować pływak, utrudniając jego swobodny ruch. Dodatkowo woda i zanieczyszczenia chemiczne mogą przyspieszać korozję komponentów elektronicznych czujnika. Paliwo z niepewnych źródeł może zawierać większą ilość zanieczyszczeń i wody.
Konsekwencje jazdy z uszkodzonym wskaźnikiem paliwa
Niedziałający wskaźnik poziomu paliwa, choć nie unieruchomi maszyny od razu, z pewnością może przyczynić się do poważnych niedogodności i kosztownych awarii. Ignorowanie problemu to „rosyjska ruletka” - albo skończy się na środku drogi z pustym bakiem, albo będzie konieczne częste tankowanie na wszelki wypadek.
- Ryzyko nagłego braku paliwa: Bez działającego wskaźnika nie ma informacji o rzeczywistym poziomie paliwa, co zwiększa ryzyko nieoczekiwanego zatrzymania się maszyny.
- Uszkodzenie pompy paliwowej: Pompa paliwowa wykorzystuje przepływające przez nią paliwo w celu zmniejszenia tarcia i chłodzenia. W przypadku braku paliwa pompa paliwowa przegrzeje się i zostanie uszkodzona. Ciągła jazda z bardzo niskim poziomem paliwa przyspiesza jej zużycie, co może prowadzić do awarii pompy.
- Zanieczyszczenie układu paliwowego: Jeśli maszyna stale pracuje przy niskim poziomie paliwa, wszelkie zanieczyszczenia znajdujące się na dnie zbiornika paliwa mogą zatkać filtr pompy paliwowej lub ominąć filtr i zatkać inne elementy układu paliwowego, takie jak przewody paliwowe i wtryskiwacze paliwa. Zatkany układ paliwowy może nie tylko powodować problemy z osiągami, ale może stać się problemem wpływającym na trwałość pozostałych drogich części lub samego silnika.
Jak sprawdzić pompę paliwową | Wskazówki od AUTODOC
Dla większości operatorów wadliwy wskaźnik poziomu paliwa powinien mieć wysoki priorytet naprawy. Zaleca się zawsze utrzymywanie odpowiedniego poziomu paliwa - zarówno dla dobra operatora, jak i maszyny.
Diagnostyka i naprawa uszkodzonego wskaźnika paliwa
Jeśli w maszynie występują powyższe problemy, można przeprowadzić testy, które potwierdzą, czy problem dotyczy czujnika poziomu paliwa. Zaleca się przeprowadzenie wszystkich testów przed ingerencją w zbiornik paliwa i wymianą czujnika, który może nadal być w pełni sprawny.
Podstawowe kroki diagnostyczne
- Sprawdzenie bezpieczników: Przepalony bezpiecznik w układzie elektrycznym wskaźnika poziomu paliwa może powodować problemy. Należy sprawdzić skrzynkę bezpieczników i wymienić przepalony bezpiecznik, jeśli jest to konieczne.
- Wizualna kontrola pływaka i przewodów: Jeśli to możliwe, należy spróbować wyjąć pływak ze zbiornika paliwa i dokonać jego wizualnej oceny. Szukać uszkodzeń mechanicznych, zabrudzeń lub korozji, które mogą utrudniać prawidłowe działanie. Dokładnie obejrzeć przewody elektryczne prowadzące do czujnika i pływaka, szukając uszkodzeń mechanicznych, przepalonych lub nadtopionych izolacji.
- Testowanie obwodów (zwarcie "na krótko", tester ciągłości): Po rozpięciu kostki z przewodami przy czujniku zbiornika paliwa i zwarciu "na krótko" (omijając sondę), można zaobserwować, czy wskaźnik paliwa pokazuje maksimum. Jest to wstępna weryfikacja obwodu. Tester ciągłości to proste narzędzie, które pozwala sprawdzić ciągłość obwodów elektrycznych. Po przyłożeniu sond do dwóch końców obwodu, tester sygnalizuje przepływ prądu. Brak sygnału oznacza przerwę w obwodzie.
- Sprawdzenie napięcia zasilania czujnika multimetrem: Należy sprawdzić, czy czujnik poziomu paliwa otrzymuje prawidłowe napięcie zasilania. Ustawić multimetr na pomiar napięcia stałego (DC) i odpowiedni zakres. Podłączyć czarną sondę multimetru do przewodu uziemienia czujnika, a czerwoną do przewodu zasilania. Po włączeniu zapłonu multimetr powinien wskazywać napięcie około 12 V. Niższe napięcie może wskazywać na problem z obwodem zasilania czujnika.
- Odczyt sygnału/rezystancji czujnika testerem diagnostycznym: Mechanik może podłączyć tester diagnostyczny do komputera pokładowego maszyny i odczytać sygnał wyjściowy z czujnika poziomu paliwa. Nieprawidłowy sygnał może wskazywać na jego awarię. Typowy czujnik zmienia rezystancję od około 10-20 omów (pełny bak) do 180-250 omów (pusty bak). Brak mierzalnej oporności (obwód otwarty) lub stała wysoka/niska oporność oznacza problem.
Proces naprawy
Naprawa często okazuje się ani droga, ani skomplikowana, ale precyzyjne zdiagnozowanie problemu jest kluczowe.
- Czyszczenie pływaka/styków: W przypadku drobnych zabrudzeń, wystarczy wyczyścić pływak czystą szmatką nasączoną benzyną, zwracając uwagę na otwory i kanały. Zaśniedziałe lub skorodowane styki na potencjometrze również wymagają czyszczenia.
- Lutowanie uszkodzonych kabli: Jeśli dojdzie do przerwania kabli, np. przy kostce, często pomóc może zlutowanie delikatnego układu.
- Wymiana uszkodzonego elementu:
- Pływak: W przypadku uszkodzeń mechanicznych pływak może być naprawiony, jednak wymiana na nowy jest najpewniejszym sposobem naprawy usterki. Należy używać części zamiennych odpowiednich do danego modelu maszyny.
- Czujnik/potencjometr: Potencjometrów w układzie pomiaru poziomu paliwa zazwyczaj się nie naprawia - w przypadku awarii należy wymienić ten element na nowy. Koszt nowego czujnika oscyluje często w kwotach między 30 a 150 zł, co sprawia, że naprawa potencjometru jest często nieopłacalna.
- Wskaźnik: Awaria samego wskaźnika jest rzadka, ale w takim przypadku wymaga jego wymiany.
- Stopień skomplikowania wymiany czujnika: W większości przypadków wymiana wymaga dostępu do pompy paliwowej przez klapę rewizyjną, często znajdującą się pod siedzeniem lub w bagażniku. W niektórych modelach może być konieczny demontaż zbiornika paliwa, co znacznie komplikuje i wydłuża naprawę. Zawsze warto zapoznać się z instrukcją obsługi pojazdu lub skonsultować się z mechanikiem.
- Koszty naprawy: Koszt naprawy zależy od rodzaju usterki i modelu maszyny. Po diagnostyce przedstawiana jest szczegółowa wycena.
Jeśli średniozaawansowana elektronika nie stanowi problemu, niektóre naprawy, takie jak wymiana potencjometru, można wykonać samodzielnie. Jeśli jednak nie czujesz się pewnie, skorzystaj z pomocy mechanika, który podejmie się takiego serwisu. W większości przypadków awaria wskaźnika paliwa jest samodzielnym problemem dotyczącym tylko czujnika lub instalacji elektrycznej. Jednak w rzadkich przypadkach może sygnalizować szersze problemy elektryczne maszyny, szczególnie jeśli równocześnie występują problemy z innymi wskaźnikami lub systemami elektronicznymi.
Błędny wskaźnik poziomu paliwa to usterka, która, choć rzadko jest poważnym zagrożeniem dla samej maszyny, może znacząco utrudnić codzienną eksploatację i prowadzić do nieoczekiwanych sytuacji. Nie ignoruj pierwszych oznak nieprawidłowego działania wskaźnika paliwa - szybka reakcja pozwoli zaoszczędzić czas, pieniądze i nerwy.
