Problemy z hamulcami w naczepie, zwłaszcza w wywrotce wyposażonej w systemy Wabco, mogą być niezwykle frustrujące i niebezpieczne. Niezależnie od tego, czy problem dotyczy zablokowanych kół, czy zbyt słabego hamowania, kluczowe jest zrozumienie przyczyn i szybkie wdrożenie skutecznych rozwiązań. Poniżej przedstawiamy kompleksowy przewodnik po najczęstszych problemach z hamulcami pneumatycznymi w naczepach, ich diagnostyce i możliwych sposobach naprawy.
Zablokowane hamulce w naczepie - przyczyny i diagnostyka
Zablokowane hamulce w naczepie potrafią skutecznie unieruchomić pojazd. Najczęściej winowajcą jest układ pneumatyczny, a konkretnie spadek ciśnienia lub problem z jednym z zaworów. Czasem sprawę komplikuje pogoda, szczególnie zimą, gdy w przewodach zbiera się woda, która zamarza i skutecznie blokuje przepływ powietrza. Bywa też, że wszystko wynika z drobnej usterki po dłuższym postoju.
Rola ciśnienia w układzie pneumatycznym
Bez odpowiedniego ciśnienia nie ma możliwości zwolnienia hamulców. Cały układ działa dzięki powietrzu wtłaczanemu przez sprężarkę. Jeśli manometr pokazuje mniej niż 6 barów, zawory bezpieczeństwa nie pozwolą na uruchomienie zestawu, co jest mechanizmem ochronnym.
Wpływ zimy i wilgoci
Zima to prawdziwy test wytrzymałości dla układu pneumatycznego. Wilgoć, która normalnie odparowuje lub spływa z układu, w ujemnych temperaturach zamarza. Dlatego tak ważne jest regularne spuszczanie kondensatu z układu i dbanie o sprawny osuszacz powietrza.
Typy hamulców i ich działanie
W naczepie stosuje się głównie dwa typy hamulców: bębnowe i tarczowe. Oba wykorzystują sprężone powietrze do dociśnięcia tłoczka, który z kolei odpowiada za zatrzymanie kół. W teorii, dopóki ciśnienie działa, wszystko pracuje poprawnie.
Główne zawory w układzie pneumatycznym
W układzie pneumatycznym kluczowe role odgrywają trzy główne zawory:
- Zawór sterujący: Wydaje polecenie, podając powietrze do układu.
- Zawór parkingowy: Odpowiada za aktywację hamulców na postoju i ich zwolnienie przy ruszaniu.
- Zawór rozdzielający: Decyduje, gdzie powietrze ma trafić: do hamulców, zawieszenia albo innych elementów.
Wystarczy, że jeden z tych zaworów nie zadziała prawidłowo, a cały zestaw może zostać unieruchomiony.
Elektroniczne systemy hamowania (EBS i ABS)
Układy EBS (Electronic Braking System) i ABS (Anti-lock Braking System) to elektroniczni pomocnicy kierowcy, mający poprawiać bezpieczeństwo i skuteczność hamowania. Jeśli jednak pojawi się błąd w EBS, komputer może automatycznie zablokować możliwość ruszenia zestawem. W takiej sytuacji niezbędna jest diagnostyka komputerowa, najlepiej w serwisie.
Samodzielne rozwiązywanie problemów z zablokowanymi hamulcami
Zacięte hamulce nie zawsze oznaczają konieczność natychmiastowego wezwania pomocy. Często wystarczy chwila spokoju i kilka sprawdzonych ruchów, aby ponownie ruszyć w trasę.
Sprawdzenie ciśnienia i doładowanie układu
Na początek należy sprawdzić manometry. Jeśli wskazówka spadła poniżej 6 barów, układ zablokuje hamulce dla bezpieczeństwa. Czasem wystarczy dać sprężarce chwilę na doładowanie powietrza.
Kontrola zaworów
Jeśli ciśnienie jest prawidłowe, ale koła nadal trzymają, należy sprawdzić zawór parkingowy. Mógł zostać aktywowany lub nie do końca się odblokował. W niektórych naczepach trzeba sięgnąć pod ramę, aby przełączyć go ręcznie.
Zamarznięte przewody
W zimie, jeśli istnieje podejrzenie zamarznięcia wody w przewodach, można ostrożnie użyć opalarki, ogrzewacza lub ciepłej wody. Należy pamiętać, aby postępować z wyczuciem i nie uszkodzić plastikowych złączek.
Awaryjne cofanie siłownika
W przypadku zablokowanego siłownika hamulcowego, np. z powodu pękniętej sprężyny powrotnej, można spróbować cofnąć membranę awaryjną śrubą. Śruba włożona końcem z dwoma skrzydełkami głęboko w siłownik i zaczepiona ma po założeniu nakrętki wychodzić z siłownika, powodując pojawianie się coraz więcej gwintu. Podobnie jest z siłownikiem, w którym śruba centralna jest na stałe - również trzeba ją wykręcić, aby było jej jak najwięcej na zewnątrz. Niekiedy pomaga zaślepienie jednego z przewodów, aby powietrze przestało uciekać z siłownika.
Kiedy wezwać fachowców?
Jeśli mimo podjętych prób hamulce nadal trzymają, a układ nie reaguje, to znak, że należy zdać się na specjalistów. Mobilny serwis sprawdzi zawory, cofnie tłoczki, a w razie potrzeby podłączy komputer diagnostyczny. Przed wezwaniem pomocy warto przygotować informacje o problemie, dane techniczne naczepy i producenta zaworów.
Zapobieganie problemom z hamulcami
Najlepszym rozwiązaniem jest niedopuszczenie do zacięcia hamulców. Nie wymaga to specjalistycznych narzędzi ani godzin spędzonych w serwisie.
Regularne przeglądy przed trasą
Zanim wyruszysz w trasę, poświęć kilka minut na szybki przegląd:
- Sprawdź manometry - czy ciśnienie jest prawidłowe?
- Obejrzyj przewody i zawory naczepy.
- Daj sprężarce czas na nabicie ciśnienia, szczególnie jeśli zestaw stał dłużej.
Codzienna konserwacja układu pneumatycznego
Wystarczy, że raz na kilka dni spuścisz wodę z osuszacza, sprawdzisz, czy nic nie cieknie i czy zawory pracują płynnie. Takie proste czynności pozwalają wykryć drobne problemy, zanim zmienią się w poważniejszą awarię.
Zabezpieczenie przed zamarzaniem zimą
Gdy temperatura spada poniżej zera, warto stosować osuszacze chemiczne lub dodatki antyzamarzające. Regularnie odprowadzaj wodę z układu, aby nie zamarzła i nie zablokowała zaworów lub przewodów.
Podstawy obsługi i regulacji kontrolera hamulców przyczepy
Problem słabego hamowania w naczepie wywrotce Wabco/Knorr
Użytkownicy często zgłaszają problem słabego hamowania, nawet po wymianie kluczowych komponentów. Przykładem jest 6-letnia naczepa BODEX, w której po wymianie okładzin i bębnów nadal występuje słabe hamowanie. Problem ten utrzymuje się również przy podłączeniu do innego ciągnika, zarówno na załadunku, jak i na pusto.
Diagnostyka słabego hamowania
W przypadku naczepy wywrotki z układem Wabco, zaciskami Knorr i osiami BPW, gdzie hamulce na pierwszej osi działają słabo (zarówno na pełno, jak i po odpięciu kabla EBS na pusto), a na pozostałych osiach hamowanie jest dobre, pomimo braku błędów ABS/EBS, konieczna jest szczegółowa diagnostyka.
Kluczowe kroki diagnostyczne:
- Porównanie ciśnień na siłownikach hamulcowych: Użycie manometrów do sprawdzenia ciśnienia na poszczególnych osiach.
- Sprawdzenie współczynnika siły hamowania: Pomiar na rolkach stacji diagnostycznej dla każdej osi.

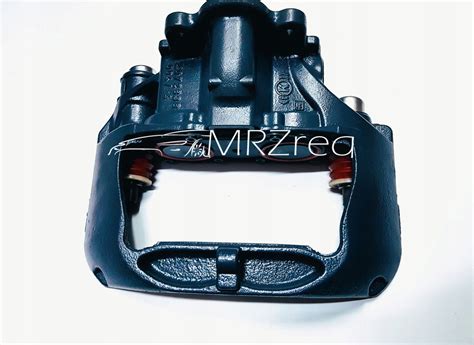

- Kontrola zacisków hamulcowych: Upewnienie się, że zaciski nie są zablokowane i działają prawidłowo. Możliwe jest, że "stoją", co oznacza, że są zatarte lub uszkodzone.
- Weryfikacja klocków hamulcowych: Sprawdzenie, czy zastosowano odpowiednie klocki i czy nie są zużyte.
- Sprawdzenie siłowników hamulcowych: Upewnienie się, że siłowniki są odpowiedniego rozmiaru i działają poprawnie (np. sprężyny powrotne). W przypadku naczep z 2008 roku, siłowniki z pojedynczą membraną bez samoblokady mogą być problematyczne.
W jednym z przypadków, po sprawdzeniu na rolkach, stwierdzono minimalną siłę hamowania na pusto po odpięciu EBS, natomiast na pełno hamulce nie wycierały nawet tarczy hamulcowej. Problemy z zaciskami są często wskazywane jako główna przyczyna.
Rozwiązania problemu słabego hamowania
W przypadku, gdy klocki hamulcowe zostały wymienione, a problem nadal występuje, a regulator nie miał problemów z cofaniem, należy dokładnie sprawdzić zaciski. Sugerowane rozwiązania:
- Kontrola i naprawa/wymiana zacisków: Jeśli zaciski "stoją" lub są uszkodzone, należy je naprawić lub wymienić. Można spróbować zamienić zaciski z pierwszej osi z zaciskami z innej, działającej osi, aby potwierdzić diagnozę.
- Sprawdzenie sprężyn powrotnych siłowników: Uszkodzone sprężyny mogą prowadzić do przegrzewania się hamulców i gorszej regulacji luzu.
Problemy z nadmiernym hamowaniem naczepy Wabco TEBS E premium
Zdarza się również, że naczepa hamuje zbyt mocno. Przykładem jest naczepa z systemem Wabco TEBS E premium z ECAS i osią podnoszoną, system 2S/2M. Mimo braku błędów po podłączeniu komputera diagnostycznego, nowego kabla między naczepą a ciągnikiem, prawidłowego zasilania i ciśnienia w zawieszeniu (0.6 bar na pusto), naczepa nadal hamuje zbyt intensywnie. Dane z komputera pokrywają się z tabliczką na ramie.
Diagnostyka nadmiernego hamowania
W takiej sytuacji należy zwrócić uwagę na:
- Parametryzację hamulców: Sprawdzenie, czy dane w EBS są zgodne z tabliczką na ramie naczepy.
- Test z innym ciągnikiem: Jeśli to możliwe, spróbować podpiąć naczepę do innego ciągnika, aby wykluczyć problem z ciągnikiem.
- Modulator EBS: Możliwe, że modulator nie koryguje siły hamowania. Należy sprawdzić jego działanie.
Rozwiązania problemu nadmiernego hamowania
Jeżeli modulator nie działa prawidłowo, a TEXA (lub inne narzędzie diagnostyczne) ma takie możliwości, można spróbować na nowo wgrać parametry. Ważne jest, aby porównać dane z tabliczki EBS z rzeczywistymi pomiarami. Można zasymulować ładunek, podając na złącze od poduszek w modulatorze odpowiednie ciśnienie (np. 3.6 bar dla pełnego ładunku) i sprawdzić, co idzie na siłownik.
W przypadku, gdy wykresy hamowania (niebieski dla ładunkiem, czerwony na pusto) nie pokrywają się (i nie powinny, bo mają różne wartości), a tabliczka z TEXY pokrywa się w 100% z tą na ramie, sugeruje to, że ktoś mógł podwyższyć początkowe siły hamowania. W takiej sytuacji konieczna jest korekta ustawień sił hamowania.
Problemy z jakością komponentów i układem hydraulicznym
Problemy z hamulcami mogą wynikać również z niskiej jakości komponentów lub błędów w konstrukcji układu.
Niska jakość cylindrów do przechowywania powietrza
Wiele producentów stosuje żelazne butle do przechowywania gazu, które łatwo rdzewieją i powodują uszkodzenie zaworu pompy. Kwalifikowany zasobnik powietrza powinien mieć funkcje antykorozyjne, antykorozyjne, stabilizacji napięcia i chłodzenia. Niewłaściwa jakość tych elementów może prowadzić do poważnych problemów z wyciekami i zużyciem zaworu przekaźnikowego i pompy hamulcowej.
Różnice w układzie sterowania
Układ "jedno sterowanie i trzy" (jeden zbiornik powietrza dostarcza powietrze tylko w jednym miejscu, a średnica rury jest zbyt mała) może powodować długi czas reakcji i niedostateczny dopływ powietrza, gdy pedał hamulca jest wciśnięty. Zwykle w takich przypadkach stosuje się awaryjny zawór przekaźnikowy, który przekracza standardowy dopływ powietrza, co może prowadzić do blokowania hamulca.
W przypadku braku ABS, standardowym i niezawodnym układem hamowania przyczepy powinien być układ "dwa-sterowanie-trzy". Zapewnia on płynniejsze hamowanie i znacznie zmniejsza blokowanie opon. Niektórzy producenci, jak CIMC, stosują tę formę, a nawet wyposażają niektóre modele eksportowe w osobny uchwyt hamulca postojowego przyczepy.
