Koparko-ładowarka JCB 3CX: Charakterystyka, Specyfikacje i Zastosowanie

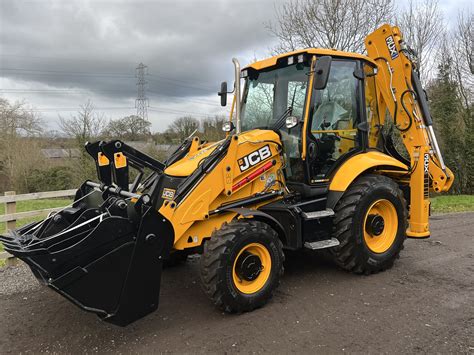

Koparko-ładowarka JCB 3CX to ikoniczna maszyna budowlana, znana na całym świecie ze swojej niezawodności, wydajności i wszechstronności. Od ponad 40 lat żółta koparko-ładowarka z charakterystycznym logo jest najczęściej spotykanym widokiem na placach budowy. Co stoi za fenomenem tej maszyny? To połączenie wszechstronności, niezawodności i ciągłych innowacji, które sprawiły, że model 3CX stał się synonimem swojej klasy.

W niniejszym artykule przedstawimy szczegółowy przegląd jej specyfikacji, parametrów i możliwości, a także dowiemy się, jakie jest zużycie paliwa i maksymalna głębokość kopania tej maszyny. Informacje te pomogą w wyborze agregatu do prac budowlanych lub rolniczych.

Historia i Rozwój Modelu JCB 3CX

Historia modelu 3CX jest nierozerwalnie związana z historią firmy JCB. W 1953 roku Joseph Cyril Bamford zrewolucjonizował rynek, tworząc JCB Mk 1 - pierwszą na świecie koparko-ładowarkę. Prawdziwa dominacja rozpoczęła się jednak wraz z serią "3C", a model 3CIII z 1977 roku sprzedał się w ogromnych ilościach. Od momentu wprowadzenia na rynek, 3CX był stale ulepszany i modernizowany, aby sprostać rosnącym wymaganiom rynku budowlanego.

Dane Techniczne i Wymiary Koparko-Ładowarki JCB 3CX

Koparko-ładowarka JCB 3CX jest kompaktową i ekonomiczną maszyną budowlaną, dostosowaną do różnorodnych wyzwań. Może pracować w temperaturach od -20 do +46 ℃, a jej układy elektryczne i hydrauliczne są zabezpieczone przed uszkodzeniami. Nadwozie i główne elementy konstrukcyjne są wykonane z wytrzymałego materiału, dzięki czemu maszyna wytrzymuje duże obciążenia podczas wykonywania prac budowlanych, ogrodniczych, ziemnych oraz załadunkowo-rozładunkowych.

Ogólne Parametry Techniczne

Model JCB 3CX charakteryzuje się następującymi ogólnymi parametrami:

• Moc robocza: 63 kW / 85 KM (w niektórych wersjach do 100 KM)
• Maksymalny przepływ w układzie koparkowym: 165 l/min
• Maksymalna pojemność koparko-ładowarki (udźwig): 1850 kg
• Maksymalna wysokość podnoszenia ładunku: 3,23 m
• Maksymalna prędkość: 37 km/h
• Pojemność zbiornika paliwa: 143 l
• Podwozie: Z napędem na wszystkie koła
• Skrzynia biegów: Mechaniczna/półautomatyczna

Warto pamiętać, że parametry koparek-ładowarek JCB mogą się różnić w zależności od konkretnej wersji lub roku produkcji, dlatego zawsze zaleca się sprawdzenie aktualnych informacji na oficjalnej stronie producenta lub u sprzedawcy.

Wymiary i Waga Maszyny

Wymiary i waga maszyny to istotne dane, które należy wziąć pod uwagę przy planowaniu transportu i użytkowania. JCB 3CX jest jedną z najlżejszych maszyn w ofercie standardowych koparko-ładowarek, co zwiększa jej mobilność. Podane dane techniczne koparko-ładowarki JCB 3CX zawierają informacje o długości, szerokości i wysokości maszyny, a także o jej masie własnej, jednak mogą występować niewielkie różnice w zależności od konfiguracji i wyposażenia.

• Długość konstrukcyjna: 5620 mm
• Całkowita szerokość: 2360 mm
• Wysokość kabiny: 2780 mm
• Całkowita wysokość: 3610 mm
• Minimalny prześwit pod podporą: 370 mm
• Minimalny prześwit pod łyżką: 500 mm

Masa operacyjna JCB 3CX waha się zazwyczaj w przedziale 7200 kg do 7600 kg, przy czym masa robocza jest często podawana jako 7370 kg. Te wymiary i waga maszyny wpływają na jej mobilność i zdolność do manewrowania w ograniczonych przestrzeniach, co czyni ją idealnym wyborem do prac w ciasnych miejscach.

Wydajność jako Ładowarka i Koparka

Wydajność koparko-ładowarki JCB 3CX jako ładowarki i koparki to kluczowy aspekt, który decyduje o jej efektywności w pracy. Specyfikacja precyzuje udźwig i pojemność łyżek, co ma bezpośredni wpływ na ilość materiału, jaki maszyna może podnosić i transportować.

• Maksymalna pojemność łyżki do kopania: 0,3 m³
• Szerokość łyżki do kopania: 60 cm
• Maksymalna pojemność łyżki do ładowania: 1 m³
• Szerokość łyżki do ładowania: 2,23 m
• Kąt obrotu łyżki: 201°
• Maksymalna głębokość kopania: 4,24 m (w wersji Sitemaster do 5,5 m)

Za pomocą tylnej łyżki w ciągu 8 godzin pracy operator koparki może wykopać około 100 m³ gruntu.

Silnik i Układ Napędowy

Specyfikacja koparko-ładowarki JCB 3CX w kwestii silnika to kluczowy parametr, który wpływa na jej wydajność. Maszyna ta może być wyposażona w różne modele silników, w zależności od roku produkcji i konfiguracji.

Silnik Perkins / JCB EcoMAX

Starsze modele koparko-ładowarki JCB 3CX posiadają silnik wysokoprężny Perkins 1004-40T z 4 cylindrami o pojemności 4 litrów. Układ napędowy osiąga moc maksymalną do 100 koni mechanicznych i moment obrotowy do 400 Nm nawet przy niskich obrotach. W 2004 roku JCB dokonało rewolucji, zastępując dotychczasowe silniki Perkins własną konstrukcją.

W najnowszych modelach zastosowano silnik JCB EcoMAX, który osiąga wysokie parametry mocy 81 kW (109 KM) i momentu obrotowego już od 1200 obr./min. Nie wymaga on systemu oczyszczania gazów spalinowych ani AdBlue, co znacznie obniża koszty eksploatacji i zużycie paliwa.

Dodatkowo silnik jest wyposażony w:

• System podgrzewania o mocy 240 W, pozwalający na szybki start nawet w bardzo niskich temperaturach.
• Skuteczny system chłodzenia i turbodoładowanie.
• Filtr wody oraz filtr oleju z zaworem przeciwprądowym, co wydłuża czystość oleju i zmniejsza koszty konserwacji.
• Filtr powietrza z systemem automatycznego czyszczenia.

Skrzynia Biegów i Technologie

Koparko-ładowarka JCB 3CX wyposażona jest w rozwiązania, które poprawiają komfort pracy i efektywność:

• Skrzynia biegów Autoshift: Umożliwia automatyczną regulację biegów, co zwiększa wygodę obsługi, optymalizuje wydajność i może przyczynić się do oszczędności paliwa.
• TorqueLock: System blokady zmiennika momentu obrotowego, który zwiększa trakcję na kołach, poprawia kontrolę maszyny oraz przyczynia się do oszczędności paliwa, zwłaszcza w trudnych warunkach terenowych. System ten przy wyższych prędkościach tworzy bezpośrednie połączenie między silnikiem a skrzynią.

Sześciobiegowa skrzynia w połączeniu z systemem TorqueLock, montowane standardowo w modelach Powershift, obniżają zużycie paliwa nawet o 25% i czas przejazdu po drogach do 10%.

Zużycie Paliwa i Technologie Eco

JCB 3CX to maszyna, która efektywnie zarządza zużyciem paliwa. Średnie zużycie paliwa to około 8 l na godzinę, ale dzięki zaawansowanym technologiom, wartości te mogą być jeszcze niższe.

Specjalne funkcje agregatu, takie jak:

• EcoRoad: Dzięki zastosowaniu transformatora hydraulicznego z blokadą, zużycie paliwa na godzinę może spaść nawet o 25%.
• EcoLoad: Umożliwia sterowanie prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach agregatu napędowego i znacznie zmniejsza zużycie paliwa.
• EcoDig: Funkcja ta obejmuje układ hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie. Dzięki temu zwiększa się wydajność agregatu i zmniejsza się zużycie paliwa podczas kopania o 15%.

Kolejna nowa funkcja - Torque Lock - pozwala również zmniejszyć zużycie paliwa JCB 3CX o 25% i zwiększyć prędkość jazdy o około 10%.

Układ Hydrauliczny i Osprzęt

Wydajny układ hydrauliczny JCB 3CX pozwala jej na pracę z ogromną gamą osprzętów, co przekłada się na jej uniwersalność. Maszyna budowlana dzięki temu dostosowana jest do każdego wyzwania, przed którym staje operator.

Wyposażenie Podstawowe

Standardowe wyposażenie JCB 3CX obejmuje szereg rozwiązań zwiększających wydajność i bezpieczeństwo:

• Dyferencjał o ograniczonym poślizgu (LSD): Zwiększa przyczepność i kontrolę pojazdu w trudnych warunkach terenowych poprzez dostosowanie momentu obrotowego przekazywanego na poszczególne koła, zwłaszcza gdy jedno z nich traci przyczepność. System LSD zapobiega nadmiernemu zużyciu opon.
• Fotel z pneumatyczną amortyzacją i zagłówkiem: Ergonomiczne rozwiązanie zapewniające dużą wygodę i bezpieczeństwo pracy operatora, zwłaszcza podczas długich godzin spędzanych w kabinie.
• Nakładki ochronne na stabilizatory: Opracowane w celu zminimalizowania uszkodzeń podczas rozstawiania stabilizatorów na kostce brukowej czy asfalcie. Wykonane z bardzo wytrzymałego tworzywa odpornego na ścieranie.
• Światła ostrzegawcze LED: Zintegrowane z dachem kabiny, ostrzegają o ruchu maszyny, informują o specjalnych operacjach oraz spełniają przepisy bezpieczeństwa na placu budowy.
• Szybkozłącze mechaniczne: Uniwersalne urządzenie, które umożliwia bardzo szybkie i bezpieczne przyłączanie różnych osprzętów i narzędzi do ramienia maszyny.
• Wzmocniona łyżka koparkowa o szerokości 600 mm: Najbardziej sprawdzony i uniwersalny wybór wśród osprzętów przeznaczonych do kopania. Pozwala na precyzyjną i szybką pracę w każdym terenie.
• Elektrohydrauliczne joysticki: Urządzenia wejściowe, które pozwalają operatorom sterować maszynami budowlanymi za pomocą ruchów joysticka, łącząc technologię elektryczną z hydrauliką dla precyzyjnego sterowania. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+.

Wyposażenie Dodatkowe

JCB 3CX oferuje szeroki wachlarz dodatkowych osprzętów, które zwiększają jej funkcjonalność i zastosowanie:

• Szybkozłącze ładowarkowe hydrauliczne z widłami: Urządzenie do transportu i podnoszenia materiałów, umożliwiające szybkie mocowanie i demontowanie osprzętu bez opuszczania kabiny.
• Uniwersalna łyżka szczękowa „6 w 1”: Pozwala na kopanie, ładowanie, przesuwanie, chwytanie, wyrównywanie gruntu i zasypywanie rowów.
• Młoty hydrauliczne: Niezawodne urządzenia do kucia, idealnie dopasowane do maszyn JCB.
• Frezarki, łyżki uchylne, obrotnice, chwytaki, sprzęt wiertniczy: Specjalistyczne osprzęty, które rozszerzają możliwości maszyny do różnorodnych zadań.

Wysięgnik i tylna rączka łyżki mają tę samą długość, co pozwala pracownikowi kopać w pobliżu maszyny, oszczędzając paliwo.

Kabina Operatora i Ergonomia

Kabina operatora w JCB 3CX została zaprojektowana z myślą o zapewnieniu maksymalnego komfortu i bezpieczeństwa pracy, co może przyczynić się do poprawy jej efektywności.

Komfort i Widoczność

Dzięki kompaktowej budowie silnika i niewielkiej masce kabina zapewnia doskonałą widoczność. Drzwi otwierają się z obu stron, co ułatwia dostęp operatorowi. Wielowarstwowe, wytrzymałe szkło zapewnia dodatkowe bezpieczeństwo.

W kabinie znajdziemy:

• Ogrzewanie i odmrażanie przedniej szyby oraz lusterek.
• Dobra izolacja akustyczna i antywibracyjna - poziom hałasu wewnątrz nie przekracza 73 dB.
• Systemy ogrzewania, klimatyzacja, radio i magnetofon z dwoma głośnikami, a nawet klimatyzowany schowek na jedzenie.
• Fotel zamontowany na zawieszeniu pneumatycznym z wygodnymi uchwytami sterującymi w postaci joysticków, które obracają się wraz z fotelem podczas przechodzenia od prac ziemnych do załadunku i rozładunku.

Systemy Sterowania i Bezpieczeństwa

Systemy wspomagające i ergonomia w JCB 3CX mają na celu zwiększenie wydajności i bezpieczeństwa pracy:

• Jasna, przejrzysta i czytelna deska rozdzielcza: Wraz z ergonomicznymi, montowanymi w siedzeniu elementami sterującymi, ułatwia pracę operatora.
• System SmoothRide JCB (SRS): Minimalizuje przechyły w czasie jazdy i zapobiega wysypywaniu się ładunku z łyżki. Zawiera 1 butlę suchego azotu i akumulator hydrauliczny.
• Wspomaganie hamulców i system Powerslide: Umożliwiają szybko i bezpiecznie zmienić położenie koparki. Powerslide to specjalny napęd hydrauliczny, który umożliwia przesuwanie tylnego zawieszenia koparki po prowadnicy.
• Bezpieczeństwo pracy: Zapewniają takie elementy jak system ostrzegania o pozycji stabilizatora podczas ruchu, duże antypoślizgowe stopnie, skrzynka narzędziowa, opony zabezpieczone przed przebiciem płynem.
• Układ kierowniczy: W pełni zhydraulizowany, z awaryjnym układem kierowniczym aktywowanym po zatrzymaniu silnika. Dostępne są 2 tryby: skręt dwóch kół (do jazdy po drogach) i skręt czterech kół (do manewrowania podczas transportu ładunków i pracy w ograniczonych warunkach).

Nominalne napięcie w sieci pokładowej wynosi 12 V. Koparka jest wyposażona w instalację elektryczną, specjalne złącza i tablicę z bezpiecznikami topikowymi. Zainstalowano również akumulator o pojemności 115 A/godz., generator prądu przemiennego o mocy 75 A, reflektory drogowe (2 halogenowe), reflektory regulowane (4 przednie i 4 tylne) oraz 2 tylne światła.

Wśród przyrządów kontrolno-pomiarowych znajdują się: tachometr, czujnik i wskaźnik poziomu paliwa, czujnik i wskaźnik temperatury płynu chłodzącego, licznik motogodzin, zegar. Obecny jest audiowizualny system sygnalizacji poziomu i ciśnienia oleju w silniku, stanu skrzyni biegów, akumulatora, hamulca postojowego, filtra powietrza i generatora prądu przemiennego.

Główne Modyfikacje Koparko-Ładowarki JCB 3CX

Istnieje kilka modyfikacji koparko-ładowarki JCB 3CX, a różnica między nimi polega na konfiguracji i możliwości montażu osprzętu. Są to maszyny niezwykle trwałe, ale lata ciężkiej pracy robią swoje. Historycznie, linia "3C" zyskała popularność, a prawdziwa dominacja zaczęła się od 3CIII.

• 3CX: Standardowy model ze stałym ramieniem.
• 3CX Sitemaster: Najpopularniejsza i najbardziej uniwersalna wersja, stanowiąca "złoty środek" w ofercie. Wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania koparko-ładowarki JCB 3CX do 5,5 m.
• 3CX Contractor: Najmocniejsza wersja. Posiada silnik wysokoprężny z turbodoładowaniem, dzięki czemu maksymalna moc maszyny wzrosła dokładnie do 100 KM. Posiada teleskopowy uchwyt.
• 3CX Super: Wersja charakteryzująca się czterema równymi kołami i napędem na obie osie skrętne. Dodano funkcję sterowania skrętem tylnych kół, co znacznie poprawia manewrowość agregatu. Podczas skręcania przednich kół tylne skręcają w przeciwną stronę.
• 3CX Pothole Master: Wyposażony w frezarkę typu planującego i łyżkę ze szczotką. Ta modyfikacja służy do naprawy i konserwacji odcinków dróg.
• JCB 3CX ECO: Najnowsze generacje, w których główny nacisk położono na ekologię i oszczędność.

Ikoniczne rozwiązanie JCB, takie jak Przesuw Boczny (Sideshift), pozwala na hydrauliczne przesuwanie całej wieżyczki koparkowej wzdłuż tylnej ramy.

Zastosowanie i Korzyści

Koparko-ładowarka JCB 3CX znajduje szerokie zastosowanie w różnych gałęziach przemysłu, głównie budowlanym. Jest niezastąpiona podczas prac ziemnych, takich jak wykopy pod fundamenty, niwelacje terenu i budowa dróg. Może być wykorzystywana do załadunku i rozładunku materiałów budowlanych, a także do transportu na krótkich dystansach.

Wybór koparko-ładowarki JCB 3CX to decyzja, która przynosi wiele korzyści:

• Wysoka wydajność operacyjna dzięki mocnemu silnikowi i układowi hydraulicznemu.
• Kompaktowa konstrukcja umożliwia łatwe manewrowanie w ciasnych przestrzeniach.
• Solidna konstrukcja zapewnia trwałość i długowieczność w wymagających środowiskach.
• Wielofunkcyjne możliwości z osprzętem dostępnym do różnych zadań zwiększają produktywność.

Serwisowanie i Konserwacja

Codzienna kontrola, konserwacja lub naprawa JCB 3CX nie będą sprawiać trudności, ponieważ konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich węzłów i agregatów. Łatwość serwisu wspiera system CANBUS, który informuje o niezbędnych przeglądach, a maszyny projektowane są w taki sposób, aby ograniczyć liczbę punktów wymagających serwisowania. Monitor w kabinie informuje operatora o wszelkich procesach zachodzących w koparce.

Mimo że są to maszyny niezwykle trwałe, lata ciężkiej pracy robią swoje. Podczas inspekcji i serwisu należy zwrócić uwagę na:

• Luzy: To problem numer jeden. Dokładnie sprawdź luzy na wszystkich sworzniach i tulejach - zwłaszcza na koniku (kingpost), ramieniu koparkowym i mocowaniach siłowników.
• Wycieki hydrauliczne: Sprawdź wszystkie siłowniki, rozdzielacz i węże pod kątem wycieków.
• Silnik: Sprawdź, czy nie dymi nadmiernie i czy równo pracuje.

Ważne jest, aby korzystać z oryginalnych części zamiennych lub wysokiej jakości zamienników, aby zapewnić długotrwałe działanie maszyny. W ofercie firm dostępne są wysokiej jakości filtry, sworznie, tuleje, uszczelnienia siłowników oraz wytrzymały osprzęt.

Opcje Zakupu i Wynajmu

Decydując się na zakup JCB 3CX, można rozważyć opcje zakupu maszyny nowej lub używanej. Ważne jest, aby przed zakupem sprawdzić dane techniczne i historię serwisową maszyny. Maszynę można nabyć bezpośrednio od producenta, u dealera lub z rynku wtórnego, a także skorzystać z różnych form finansowania, takich jak leasing czy kredyt. Przed podjęciem decyzji warto porównać oferty różnych dostawców i dokładnie przeanalizować specyfikację maszyny, aby dobrać ją do indywidualnych potrzeb.

Alternatywnie, wynajem JCB 3CX jest atrakcyjnym rozwiązaniem, szczególnie przy krótkoterminowych projektach, ponieważ pozwala uniknąć wysokich kosztów zakupu i utrzymania, a firmy wynajmujące często oferują pełen serwis i naprawy.

Porównanie kosztów zakupu i wynajmu JCB 3CX wymaga uwzględnienia wielu czynników. Koszty zakupu obejmują cenę maszyny, koszty finansowania, ubezpieczenia, serwisu i napraw. Koszty wynajmu obejmują opłatę za wynajem, która zależy od czasu trwania wynajmu i specyfikacji maszyny. Należy uwzględnić również koszty eksploatacji, takie jak paliwo i płyn hydrauliczny, aby dokonać właściwego wyboru.
