Przyczyny problemów z uruchamianiem walca z kluczyka

Niezawodne uruchamianie maszyn budowlanych, takich jak walce drogowe, jest kluczowe dla ciągłości prac na budowie. Problem z uruchamianiem walca z kluczyka może być frustrujący i prowadzić do kosztownych przestojów. W niniejszym artykule przedstawiamy najczęstsze przyczyny, dla których walec może nie odpalać z kluczyka, oraz metody ich diagnostyki i rozwiązania.

Diagnostyka wstępna - od ogółu do szczegółu

Kiedy walec nie reaguje na przekręcenie kluczyka, kluczowe jest systematyczne podejście do diagnostyki.

Sprawdzenie podstawowych symptomów

• Brak reakcji na kluczyk: Częstym objawem jest całkowity brak reakcji na przekręcenie kluczyka do pozycji "rozruch". Może nie być słychać charakterystycznego "pyknięcia" (stuknięcia), które sygnalizuje zadziałanie elektromagnesu rozrusznika. Nawet jeśli kontrolki na desce rozdzielczej się zapalają, brak reakcji rozrusznika wskazuje na problem w obwodzie rozruchowym.
• Uruchamianie "na krótko": Jeśli maszyna odpala po podaniu prądu bezpośrednio na rozrusznik (np. z akumulatora na cewkę rozrusznika), świadczy to o tym, że sam rozrusznik jest sprawny. Problem leży wówczas w obwodzie między stacyjką a rozrusznikiem.

Testowanie układu rozruchowego

Aby wykluczyć uszkodzenie rozrusznika lub jego elektromagnesu, można wykonać kilka prostych testów:

• Odepnij cienki kabel przy rozruszniku i sprawdź miernikiem lub żarówką, czy po przekręceniu kluczyka pojawia się na nim napięcie.
  • Jeśli napięcie jest obecne, prawdopodobnie uszkodzony jest elektromagnes rozrusznika.
  • Jeśli napięcia brak, należy szukać problemu w okablowaniu lub komponentach przed rozrusznikiem, idąc w stronę stacyjki.
• Możesz również podać napięcie bezpośrednio z grubego przewodu na rozruszniku na cienki przewód elektromagnesu, aby sprawdzić, czy rozrusznik zakręci.

Najczęstsze przyczyny problemów z rozruchem z kluczyka

Wiele awarii układu rozruchowego w walcach i innych maszynach budowlanych ma swoje korzenie w komponentach elektrycznych.

Usterki układu stacyjki i kostki zapłonowej

To jedna z najczęstszych przyczyn problemów z uruchamianiem z kluczyka, obserwowana również w pojazdach użytkowych.

• Zużycie mechaniczne i styków: Po wielu latach użytkowania, kluczyk i bębenek stacyjki mogą się wyrobić. W pozycji "rozruch" bolec wychodzący na kostkę ze stacyjki może nie przekręcać się w wystarczającym stopniu, aby w kostce złączyły się styki dające prąd na rozrusznik. Czasami problem ustępuje po podgięciu styków, ale często wymaga wymiany elementu.
• Uszkodzona kostka stacyjki: To plastikowa część, do której wchodzi bolec ze stacyjki i z której wychodzą przewody. W jej wnętrzu coś może nie łączyć. Kostka stacyjki jest często elementem wymiennym, niekiedy razem z wiązką kabli.
• Zwarcie w stacyjce: Uszkodzona stacyjka może powodować zwarcia, prowadząc do przepalania bezpieczników (np. 10A) lub stałego załączania niektórych obwodów (np. świec żarowych), co jest niebezpieczne i może prowadzić do dalszych awarii.

W przypadku potwierdzenia usterki stacyjki, niektórzy decydują się na montaż guzika rozruchowego. Polega to na podłączeniu dwóch najgrubszych przewodów, wychodzących z kostki stacyjki (często u samej góry), do zewnętrznego przełącznika typu "push-button", który po wciśnięciu załącza rozrusznik, a po puszczeniu sam się cofa.

Problemy z przekaźnikiem rozruchu

Przekaźnik pełni rolę łącznika w obwodzie rozruchowym, przyjmując sygnał ze stacyjki i przekazując moc do rozrusznika.

• Przypalony przekaźnik: Jeśli przekaźnik uległ przypaleniu (np. z powodu przeciążenia), może nie przewodzić prądu do rozrusznika. Przekaźnik rozruchowy zazwyczaj posiada dwa cienkie i dwa grube kable. Czasami pomaga przeczyszczenie i podgięcie styków.
• Przekaźniki w systemach 12/24V: W maszynach z dwoma akumulatorami i systemem 12/24V (gdzie rozruch odbywa się na 24V, a reszta instalacji działa na 12V), awaryjne bywają przekaźniki przełączające akumulatory z połączenia równoległego na szeregowe podczas rozruchu. Często jest to słyszalne "pyknięcie" z okolicy kabiny.

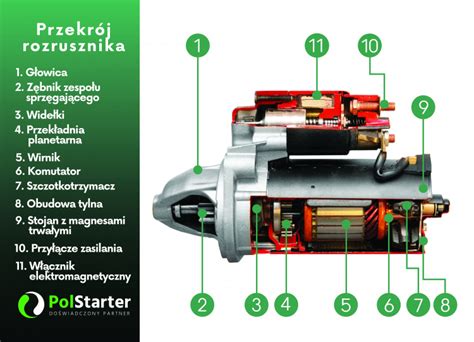

Uszkodzenie rozrusznika lub jego komponentów

Mimo że rozrusznik może odpalać "na krótko", czasami problem leży w jego mechanice lub elektromagnesie, co może być trudniejsze do zdiagnozowania.

• Elektromagnes rozrusznika: Jest odpowiedzialny za wysunięcie zębnika rozrusznika w celu zazębienia z wieńcem zębatym koła zamachowego, a następnie za włączenie prądu do silnika elektrycznego rozrusznika. Jeśli elektromagnes jest uszkodzony, może nie wysuwać zębnika lub nie załączać zasilania.
• Zębnik rozrusznika / wieniec zębaty: Jeśli zęby na wieńcu zębatym koła zamachowego są podtarte, zębnik rozrusznika może nie być w stanie prawidłowo zazębić się. W takiej sytuacji nie popłynie prąd, a rozrusznik nie zakręci. Pomocne może być delikatne ruszenie wieńcem, np. poprzez krótkie "przebitki" skrzyni biegów góra-dół (na niepracującym silniku), co zmienia pozycję wieńca i umożliwia zazębienie. Ten sam efekt można uzyskać, wbijając bieg bez sprzęgła.

Wyłącznik bezpieczeństwa (stycznik sprzęgła/biegu)

W wielu maszynach, w tym walcach, istnieją mechanizmy bezpieczeństwa, które zapobiegają uruchomieniu silnika, jeśli nie są spełnione określone warunki.

• Stycznik sprzęgła: Jest to stycznik umieszczony pod pedałem sprzęgła, który wymaga jego wciśnięcia przed uruchomieniem silnika. Jeśli ten stycznik jest uszkodzony lub ma słaby styk, rozruch z kluczyka będzie niemożliwy. Można to sprawdzić, zwierając kabelki przed stycznikiem, aby go tymczasowo ominąć. Ten mechanizm jest kluczowy dla bezpieczeństwa, aby zapobiec przypadkowemu uruchomieniu maszyny na wrzuconym biegu.
• Inne styczniki bezpieczeństwa: W zależności od modelu walca mogą istnieć inne styczniki (np. położenia dźwigni zmiany biegów), które również blokują rozruch.

Problemy z zasilaniem i okablowaniem

Podstawą każdego układu elektrycznego jest sprawne zasilanie i nieuszkodzone okablowanie.

• Uszkodzone wiązki elektryczne: Izolacja przewodów w maszynach budowlanych jest narażona na uszkodzenia mechaniczne, wibracje i działanie czynników atmosferycznych. Przetarcia izolacji mogą prowadzić do zwarć lub przerw w obwodzie, uniemożliwiając dopływ prądu do kluczowych komponentów. Należy dokładnie sprawdzić wiązki elektryczne, zwłaszcza w miejscach narażonych na ruch i wilgoć (np. pod kierownicą, w okolicy silnika).
• Słabe połączenie masy: Niewłaściwe lub skorodowane połączenie masy może zakłócić cały układ elektryczny, uniemożliwiając prawidłowy rozruch.
• Przepalone bezpieczniki: Zwarcia w instalacji mogą prowadzić do przepalania bezpieczników. Jeśli bezpiecznik przepala się natychmiast po przekręceniu kluczyka, wskazuje to na poważne zwarcie. Do poszukiwania zwarcia można użyć metody "na żarówkę" - wpiąć żarówkę reflektorową zamiast bezpiecznika i obserwować jej świecenie podczas ruszania przewodami, szukania przetarć czy sprawdzania komponentów.

Inne czynniki wpływające na uruchamianie maszyn budowlanych

Choć artykuł koncentruje się na problemach z rozruchem z kluczyka, warto pamiętać o innych elementach, które mogą wpływać na zdolność maszyny do uruchomienia.

Układ paliwowy i powietrza

• Zapchane filtry: Zapchany filtr powietrza ogranicza dopływ tlenu do silnika, a zapchany filtr paliwa utrudnia lub uniemożliwia dopływ paliwa. Może to skutkować dymieniem na czarno (filtr powietrza) lub problemami z uruchomieniem.
• Problemy z gaźnikiem/układem wtryskowym: Nieszczelny zaworek iglicowy w gaźniku może powodować wyciek paliwa, a problemy z przepustnicą czy przewodami paliwowymi mogą zaburzyć jego przepływ.
• Brak paliwa lub niewłaściwe paliwo: Zawsze należy upewnić się, że w zbiorniku jest odpowiedni zapas paliwa (benzyna lub diesel, w zależności od silnika) i że jest ono zgodne z zaleceniami producenta.

Układ olejowy

Zbyt niski poziom oleju silnikowego może aktywować systemy bezpieczeństwa, blokujące rozruch silnika w celu zapobieżenia uszkodzeniom.

Układ hydrauliczny (specyfika dla walców)

W walcach drogowych układ hydrauliczny jest ściśle powiązany z działaniem maszyny. Problemy z hydrauliką mogą objawiać się w nietypowy sposób:

• Brak jazdy, wibracji, wspomagania kierownicy: Czasami walec uruchomi się, ale po włączeniu jazdy do przodu lub do tyłu nic się nie dzieje. Podobnie, może nie załączać się wibracja ani nie działać wspomaganie kierownicy. Te problemy mogą ustąpić po kilku wyłączeniach i ponownych uruchomieniach kluczykiem, aż do momentu pojawienia się błędu (np. "Er"). Taka intermitencja często wskazuje na problemy z układem hydraulicznym, w tym z pompą hydrauliczną, przewodami, rozdzielaczem lub zaworami, które mogą się przegrzewać lub przeciekać.

Kody błędów i diagnostyka zaawansowana (specyfika walców)

Nowoczesne walce, w tym maszyny Bomag, są często wyposażone w systemy diagnostyczne, które sygnalizują błędy.

• Odczytywanie kodów błędów: Na płycie bezpieczników (np. dół, prawa strona) może znajdować się dioda obok czerwonego włącznika. Włączenie zapłonu i krótkie przesunięcie włącznika do góry może spowodować miganie diody, sygnalizujące zapisany kod błędu. Standardowy kod składa się zazwyczaj z czterech cyfr, gdzie liczba szybkich impulsów i krótkich przerw między nimi odzwierciedla cyfry kodu. Zrozumienie tych kodów (często dostępnych w instrukcji serwisowej) jest kluczowe do precyzyjnej diagnostyki, zwłaszcza w przypadku pojawienia się błędu "Er".

Zapobieganie awariom - klucz do niezawodności

Regularna konserwacja i prawidłowa eksploatacja są najlepszym sposobem na uniknięcie problemów z uruchamianiem walca.

1. Regularna kontrola i konserwacja: Na bieżąco kontroluj stan walca. Raz w miesiącu sprawdzaj poziom oleju i naciąg oraz smarowanie paska klinowego. Wymieniaj olej silnikowy co około 250 roboczogodzin. Regularnie sprawdzaj stan filtrów (powietrza, paliwa) i wymieniaj je zgodnie z zaleceniami producenta.
2. Właściwa konserwacja w przestojach: Dbaj o odpowiednie nasmarowanie maszyny i "przepalanie" jej w trakcie dłuższych przestojów w pracy, aby zapobiec zastaniu się ruchomych części.
3. Szkolony operator: Stan maszyny w dużym stopniu zależy od przeszkolenia operatora - tego, jak nią operuje i jak dba o nią na co dzień. Niewyszkolony operator może nieświadomie doprowadzić do awarii.
4. Unikanie samodzielnych napraw: W przypadku poważnej awarii, jeśli nie jesteś pewien, jak ją naprawić, nie "kombinuj". Samodzielne, nieautoryzowane ingerencje w układ mogą znacznie pogorszyć sprawę. Zawsze warto zwrócić się do producenta lub autoryzowanego serwisu, szczególnie gdy maszyna jest na gwarancji.
5. Stosowanie właściwego paliwa i oleju: Zawsze używaj paliwa i olejów (np. hydraulicznych, przekładniowych, silnikowych 15W40) o odpowiedniej gęstości, zgodnych z zaleceniami producenta walca.
