Walec czy zagęszczarka? Kompleksowy przewodnik po wyborze sprzętu do zagęszczania gruntu

Prawidłowe wykonanie nawierzchni drogi, placu czy parkingu wymaga odpowiedniego przygotowania podłoża, w tym przede wszystkim jego wyrównania i utwardzenia. Właściwe przygotowanie podłoża to fundament każdego trwałego projektu budowlanego. Niezależnie od tego, czy planujesz budowę domu, wylewkę fundamentów, czy układanie kostki brukowej, odpowiednie zagęszczenie gruntu jest kluczowe dla stabilności i długowieczności konstrukcji. Niewłaściwie zagęszczony grunt może prowadzić do osiadania, pękania i innych problemów, które w przyszłości mogą generować kosztowne naprawy.

Właśnie dlatego zagęszczarki gruntu i walce budowlane są niezastąpionymi narzędziami na placu budowy. Te maszyny, choć na pierwszy rzut oka mogą wydawać się proste, odgrywają kluczową rolę w zapewnieniu solidnej podstawy dla wszelkich prac.

Zagęszczanie gruntu - definicja i znaczenie

Zagęszczanie gruntu to proces zwiększania jego gęstości, by poprawić nośność i ograniczyć osiadanie. Polega na zbliżeniu cząstek gruntowych poprzez odprowadzenie powietrza i wody oraz mechaniczne działanie sprzętu. Dzięki temu podłoże staje się stabilniejsze pod fundamenty i nawierzchnie. Zagęszczanie gruntu to kontrolowane „dociśnięcie” warstw ziemi, aby były stabilne i nośne. Celem jest zmniejszenie pustek powietrznych i ułożenie ziaren bliżej siebie, co ogranicza osiadanie po wykonaniu nawierzchni.

Proces zagęszczania jest niezbędny w budownictwie, ponieważ zapobiega osiadaniu gruntu, które może prowadzić do poważnych uszkodzeń konstrukcji. Wyobraź sobie budynek postawiony na niestabilnym podłożu - z czasem może zacząć pękać, a nawet grozić zawaleniem. Zagęszczarki są używane do przygotowania podłoża pod fundamenty budynków, drogi, chodniki, parkingi, a także do zagęszczania nasypów i wykopów.

Istnieją różne metody zagęszczania, w tym statyczne, dynamiczne i wibracyjne, a wybór odpowiedniej metody zależy od rodzaju gruntu i wymaganej gęstości. Zagęszczarki gruntu wykorzystują wibracje, nacisk lub uderzenia, aby osiągnąć ten efekt. Wibracje powodują, że cząstki gruntu przesuwają się i układają bliżej siebie, wypełniając puste przestrzenie. Nacisk, z kolei, wywiera stałą siłę, która kompresuje grunt.

Jak działa proces zagęszczania na poziomie struktury gruntu?

W zagęszczaniu cząstki gruntu układają się ciaśniej, a puste przestrzenie zanikają. Dzieje się to pod wpływem energii mechanicznej i kontrolowanej wilgotności, zwykle w przedziale 8-14%. Mniej powietrza to mniejsza ściśliwość i większa nośność podłoża. Na poziomie mikrostruktury zbliżenie ziaren zmniejsza porowatość o kilka do kilkunastu punktów procentowych, często z 40% do 25-30%. Wibracje o częstotliwości rzędu 50-70 Hz ułatwiają przesuwanie się ziaren i „zamykają” pory. W gruntach niespoistych decyduje tarcie międzyziarnowe, w glinach dochodzi też do przestawienia płatków iłów.

Kluczowa jest wilgotność zbliżona do optymalnej, która dla wielu piasków mieści się w zakresie 8-12%, a dla glin 12-18%. Zbyt sucho wzrasta tarcie i potrzebna energia rośnie nawet dwukrotnie, zbyt mokro woda przejmuje obciążenie i blokuje ruch ziaren. Optimum daje najwyższą gęstość objętościową suchą. Jedno polanie 5-10 l/m² potrafi wyrównać niedobór wilgoci na pierwszej warstwie.

Proces przebiega warstwowo: każde przejście maszyny zmniejsza objętość o 2-5%, a 4-8 przejazdów daje zwykle docelowy efekt. Warstwa robocza ma zazwyczaj 15-30 cm, bo grubsza nie przeniesie energii w głąb.

Jakie rodzaje gruntów najlepiej reagują na zagęszczanie?

• Najlepsze: piaski średnie i żwiry, 2-6 przejazdów, warstwy 15-25 cm. Drgania i nacisk zmniejszają puste przestrzenie między ziarnami o 10-20% przy kilku przejazdach. Piaski średnie reagują na wibracje już przy częstotliwości 30-60 Hz, a efekty widać po 3-6 przejściach maszyny.
• Średnie: piaski drobne i pospółki, 4-7 przejazdów, kontrola wilgotności 8-12%. Piaski drobne też dobrze reagują, ale wymagają precyzyjnej wilgotności w granicach 8-12%. Żwiry i pospółki działają jeszcze lepiej, bo duże ziarna układają się stabilnie już przy 2-4 przejazdach ciężkiej maszyny.
• Trudne: gliny i iły, skuteczność zależna od 12-18% wilgotności, głębokość 15-20 cm. Grunty spoiste, takie jak iły i gliny, reagują gorzej, ponieważ cząstki są drobne i „kleją się” przez siły kapilarne. Jeśli wilgotność utrzyma się w wąskim oknie 12-18%, gliny twardoplastyczne dadzą się zagęścić mechanicznie, lecz płycej.
• Wrażliwe: grunty pylaste i mieszane, domieszka pylasta >10-12% ogranicza efekt wibracji. Grunty mieszane i z domieszką frakcji pylastej zachowują się pośrednio i reagują lepiej przy krótkich, kilkuminutowych cyklach oraz przerwach 2-3 min.

Jakie metody zagęszczania stosuje się najczęściej w praktyce?

Najczęściej stosuje się trzy grupy metod: statyczne, dynamiczne i wibracyjne, dobierane do rodzaju gruntu i głębokości działań. W zagęszczaniu powierzchniowym dominują urządzenia wibracyjne pracujące z częstotliwością 50-100 Hz, które „porządkują” ziarna piasku i pospółki. Uzupełnieniem bywa zagęszczanie statyczne ciężkim walcem o nacisku powyżej 20 kN na oś, co jest przydatne przy grubszych warstwach do 40 cm. Metody dynamiczne, jak ubijanie zrzutowe, stosuje się rzadziej i lokalnie.

• Zagęszczanie wibracyjne płytą lub skoczkiem: częstotliwość 50-100 Hz, amplituda 1-2 mm; najlepsze dla piasków i żwirów w warstwach 10-25 cm.
• Zagęszczanie statyczne walcem gładkim: nacisk liniowy 20-40 kN/m; skuteczne przy podsypkach i kruszywach stabilnych na grubości do 40 cm.
• Zagęszczanie dynamiczne (ubijanie, zrzut z wysokości 2-4 m): energia pojedynczego uderzenia kilkanaście kJ; stosowane punktowo w nasypach i przy dogęszczaniu „wyspowym”.
• Wibroflotacja: wibrator wgłębny o mocy 20-40 kW; poprawia zagęszczenie żwirów i piasków na głębokości 5-15 m (poprzez dodanie wody lub podsypki).
• Iniekcje i kolumny żwirowe: średnice 0,4-0,8 m, siatka 1,5-3,0 m; wzmacnianie gruntów słabonośnych bez wykopów.

W praktyce przy podjazdach domowych często wystarcza płyta wibracyjna o masie 100-200 kg i 6-8 przejść na pas, co zapewnia wymaganą gęstość podsypki do kostki. Na większych nasypach drogowych używa się walców 6-12 t i 4-6 przejazdów na warstwę 25-30 cm, aby uzyskać równomierny efekt. Proste kryterium to głębokość oddziaływania: płyta działa efektywnie do 30 cm, walec przenosi energię głębiej.

Rodzaje maszyn do zagęszczania gruntu

Zagęszczarki

Zagęszczarki to maszyny, które ubijają grunt za pomocą płyty wibracyjnej. Są one kolejnym bardzo ważnym sprzętem na praktycznie każdej budowie. Ich zadaniem jest utwardzanie podłoża wykonanego ze żwiru, piasku, a także kamienia. Dzięki temu jest ono dość twarde, aby można było wykonać pozostałe prace przy okazji budowy. Zagęszczarki gruntu to maszyny budowlane służące do zwiększania gęstości gruntu poprzez redukcję przestrzeni powietrznych między jego cząstkami.

Ubijaki wibracyjne (zagęszczarki stopowe / skoczki)

Ubijak wibracyjny, nazywany też skoczkiem, to najmniejsza z zagęszczarek. Właśnie dzięki niewielkim rozmiarom doskonale nadaje się do prac w trudno dostępnych miejscach, np. w rowach i wkopach. Ubijak wymaga ręcznego prowadzenia, co zważywszy na wibracje, hałas i masę zagęszczarki jest zadaniem dość uciążliwym. Zagęszczarki stopowe najlepiej spisują się na ciężkich gruntach, np. na glinie; nie nadają się do ubijania podłoży sypkich. Zagęszczarka stopowa, zwana również skoczkiem, to urządzenie przeznaczone do zagęszczania wąskich przestrzeni i trudno dostępnych miejsc. Charakteryzuje się pionowym ruchem ubijaka, który uderza w grunt z dużą siłą. Dzięki temu zagęszczarka stopowa jest idealna do zagęszczania wykopów pod rury, kable, a także do prac wzdłuż ścian i fundamentów. Jest stosunkowo lekka i łatwa w manewrowaniu.

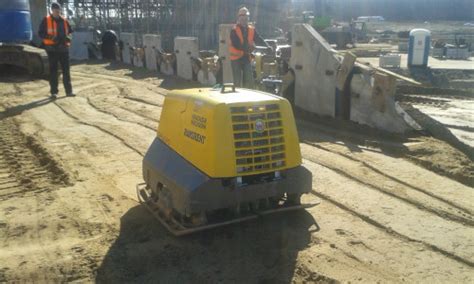

Zagęszczarki płytowe

Również pełnowymiarowe zagęszczarki najczęściej przeznaczone są do ręcznego prowadzenia, choć na rynku można znaleźć też droższe urządzenia samoprzesuwne, kroczące i podczepiane (np. do ciągnika). Cięższe od skoczków zagęszczarki dostępne są jako jednokierunkowe i rewersyjne, czyli umożliwiające pracę podczas ruchu w obu kierunkach (do przodu i do tyłu). Poszczególne modele zagęszczarek mają konkretne przeznaczenie; np. niektóre służą wyłącznie do utwardzania gruntu, podczas gdy inne doskonale poradzą sobie również z ubijaniem kostki brukowej i asfaltu. Zagęszczarki wibracyjne stosowane są najczęściej przy niewielkich pracach, podczas napraw dróg, do zagęszczania gruntu przy pracach instalacyjnych czy do ubijania bruku.

Zagęszczarka płytowa, czyli płyta wibracyjna, to uniwersalne urządzenie do zagęszczania różnych rodzajów gruntu. Składa się z płaskiej płyty, która wibruje z dużą częstotliwością, przekazując energię na grunt. Zagęszczarki płytowe są dostępne w różnych rozmiarach i wagach, co pozwala na dopasowanie ich do konkretnych potrzeb. Mniejsze modele są idealne do zagęszczania chodników, podjazdów i tarasów, natomiast większe modele są używane do zagęszczania podłoża pod drogi i parkingi. Zagęszczarki płytowe są skuteczne w przypadku gruntów niespoistych, takich jak piasek i żwir, ale mogą być również stosowane do gruntów spoistych, pod warunkiem odpowiedniego doboru parametrów pracy.

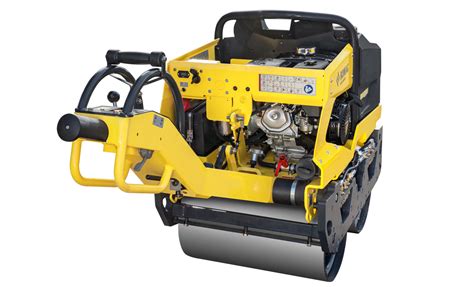

Walce drogowe

Walec budowlany zagęszcza grunt lub nawierzchnię przez nacisk sztywnych kół-wałów w trakcie jazdy. Walec jest maszyną wykorzystywaną najczęściej przy robotach drogowych, którą klasyfikuje się jako maszynę specjalnego przeznaczenia. Jego zadaniem jest wyrównywanie masy nawierzchniowej, a także zagęszczanie gruntów, na których następnie powstanie droga lub inna konstrukcja. Kiedy trzeba zagęścić grunt na rozległym obszarze, wówczas walce są preferowanym wyborem.

Walce statyczne

Klasyczny walec oddziałuje na podłoże statycznie, czyli wyłącznie własną masą i w związku z tym na niewielką głębokość. Walce statyczne sprawdzają się głównie przy pracach wykończeniowych.

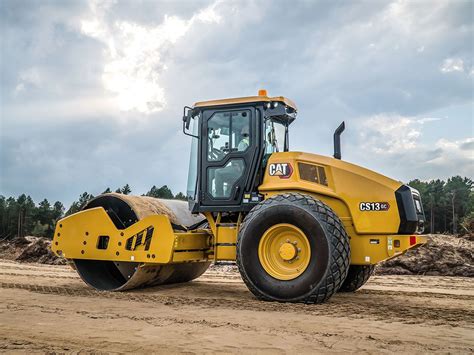

Walce wibracyjne

Oprócz walców statycznych dostępne są walce wibracyjne, które oddziałują na podłoże również dynamicznie i dzięki temu znacznie głębiej (nawet do 2 m). Ze względu na charakterystykę pracy, walce różnią się między sobą wymiarami i sposobem obsługi. Walce wibracyjne przystosowane są do pracy na głębokości co najmniej dwóch metrów. Walec wibracyjny wykorzystuje wibracje do zagęszczania materiałów, dzięki czemu idealnie nadaje się do zagęszczania asfaltu i gleby. Wibracje poprawiają efektywność zagęszczania, pozwalając wałowi osiadać zarówno w warstwie powierzchniowej, jak i podpowierzchniowej. Jest to szczególnie przydatne w przypadku dużych projektów, gdzie spójne, głębokie zagęszczenie ma kluczowe znaczenie dla długoterminowej stabilności. Mini walce i małe walce w kategorii wibracyjnej zapewniają zwrotność, dzięki czemu nadają się do kompaktowych obszarów bez utraty mocy zagęszczania.

Kluczowe różnice: walec wibracyjny a tradycyjna zagęszczarka

Różnice pomiędzy walcem wibracyjnym a tradycyjną zagęszczarką wynikają z ich mechanizmów działania oraz przydatności do konkretnych zastosowań. Chociaż oba są niezbędne w budownictwie, pełnią różne funkcje w zależności od wymaganego zagęszczenia powierzchni.

• Mechanizm działania: Walec wibracyjny wykorzystuje wibracje do zagęszczania materiałów. Wibracje te pomagają osadzać się materiałom na głębszych poziomach, dzięki czemu walec jest skuteczniejszy w uzyskiwaniu jednolitej powierzchni. W przypadku nawierzchni asfaltowej wibracje te zapewniają dokładne zagęszczenie asfaltu, unikając kieszeni powietrznych. Tradycyjna zagęszczarka zazwyczaj opiera się na ciężarze i ciśnieniu statycznym wywieranym na zagęszczone powierzchnie.
• Głębokość zagęszczania: Walce wibracyjne pozwalają na zagęszczanie zarówno w warstwie powierzchniowej, jak i podpowierzchniowej, znacznie głębiej niż tradycyjne zagęszczarki. Tradycyjna zagęszczarka, choć skuteczna, brakuje jej elementu wibracyjnego, co czyni ją bardziej odpowiednią do projektów, które nie wymagają tak głębokiego i równomiernego zagęszczenia.
• Skuteczność i wydajność: Walce wibracyjne mogą zagęszczać materiały w mniejszej liczbie przejść ze względu na ich zwiększoną skuteczność. Tradycyjna zagęszczarka jest mniej wydajna w przypadku asfaltu lub zagęszczania warstw na różnych głębokościach i może wymagać wielu przejść, aby osiągnąć pożądany rezultat.
• Zastosowanie: Walce wibracyjne są preferowanym wyborem w przypadku projektów, w których istotne jest głębokie i równomierne zagęszczenie, szczególnie w przypadku materiałów takich jak asfalt, oraz na dużych obszarach. Tradycyjne zagęszczarki są często używane do mniej wymagających zastosowań, gdzie wibracje mogą uszkodzić delikatniejsze powierzchnie, oraz do mniejszych prac lub obszarów, gdzie potrzebne jest lżejsze działanie. Mini walce i małe walce wibracyjne idealnie nadają się do projektów na małą skalę, takich jak podjazdy lub wąskie ścieżki, zapewniając wystarczającą siłę zagęszczania, a jednocześnie pozostając łatwym w manewrowaniu.

Kiedy wybrać zagęszczarkę, a kiedy walec lub ubijak?

Najkrócej: zagęszczarka płytowa do warstw 10-30 cm, walec do dużych powierzchni i grubszych warstw, ubijak do wąskich wykopów i trudnego gruntu. Decyzja pomiędzy walcem wibracyjnym a tradycyjną zagęszczarką zależy w dużej mierze od konkretnych potrzeb projektu.

Konserwacja i serwis sprzętu do zagęszczania

Regularna konserwacja i odpowiednia dbałość o zagęszczarkę gruntu są kluczowe dla jej długowieczności i niezawodności. Należy regularnie sprawdzać stan techniczny maszyny, wymieniać olej, filtry paliwa i powietrza oraz inne materiały eksploatacyjne zgodnie z zaleceniami producenta. Ważne jest również czyszczenie maszyny po każdym użyciu, aby usunąć zanieczyszczenia i zapobiec korozji.

Regularne przeglądy techniczne to podstawa utrzymania zagęszczarki w dobrym stanie. Należy sprawdzać stan silnika, układu wibracyjnego, układu smarowania i innych podzespołów. W przypadku zauważenia jakichkolwiek nieprawidłowości, należy niezwłocznie podjąć działania naprawcze. Wymiana oleju i filtrów powinna być przeprowadzana zgodnie z harmonogramem podanym w instrukcji obsługi. Używanie odpowiedniego oleju jest kluczowe dla prawidłowego smarowania i chłodzenia silnika. Regularne czyszczenie maszyny po każdym użyciu pomaga usunąć zanieczyszczenia, takie jak błoto, piasek i kurz, które mogą powodować korozję i uszkodzenia.

W przypadku awarii zagęszczarki, ważne jest szybkie zdiagnozowanie problemu i podjęcie działań naprawczych. Do najczęstszych usterek zagęszczarek należą problemy z silnikiem, układem wibracyjnym, układem zapłonowym i układem paliwowym. W przypadku problemów z silnikiem, należy sprawdzić stan świec zapłonowych, filtra powietrza i paliwa. W przypadku problemów z układem wibracyjnym, należy sprawdzić stan łożysk, wałów i sprężyn.

Jak ocenia się stopień zagęszczenia i jakie są wymagane wartości?

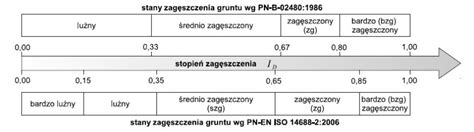

Stopień zagęszczenia mierzy się porównaniem gęstości uzyskanej w terenie do gęstości maksymalnej z laboratorium. W praktyce stosuje się wskaźnik Is lub Proctora, a pomiar w terenie wykonuje się m.in. płytą VSS, gęstościomierzem izotopowym lub metodą piaskową. Badanie Proctora trwa zwykle 2-4 godziny i wyznacza wilgotność optymalną. W terenie pojedynczy pomiar gęstości zajmuje 10-30 minut.

Wymagane wartości zależą od przeznaczenia warstwy i kategorii drogi lub obiektu. Dla podbudów drogowych często wymaga się Is ≥ 1,00 lub stopnia zagęszczenia D ≥ 98%, a dla zasypek przy obiektach kubaturowych przyjmuje się zwykle 95-97%. Dopuszczalne odkształcenie z badania płytą VSS bywa ograniczane do E2 ≥ 120-180 MPa, z warunkiem E2/E1 ≤ 2,5. Liczy się też wilgotność zbliżona do optymalnej w granicach ±1-2%.

Kontrola odbywa się warstwami co 20-30 cm, a pomiary punktowe planuje się co 200-500 m². W miejscach newralgicznych, jak strefy pod fundamentami, gęstość bada się gęściej, nawet co 50-100 m².

Jakie błędy przy zagęszczaniu występują najczęściej i jak ich uniknąć?

Najczęstsze błędy przy zagęszczaniu wynikają z pośpiechu i braku kontroli wilgotności oraz warstw. Już różnica 2-3% od wilgotności optymalnej potrafi obniżyć wskaźnik zagęszczenia o 5-10%. Pomaga prosty test „garści”: po ściśnięciu ziemia ma się zlepić bez mazania i kruszenia. To sygnał mieszczący się zwykle w oknie 8-12% wilgotności.

Drugim problemem bywa zbyt gruba warstwa nasypu zagęszczana na raz, na przykład 25-30 cm przy lekkiej płycie 80-100 kg. Lepszy efekt daje układanie warstw po 10-15 cm i 3-6 przejść na pas, zależnie od mocy sprzętu. Zbyt mała liczba przejść sprawia, że dolne partie zostają luźne. Później widać to jako osiadanie 1-2 cm na metrze.

Często dobiera się też niewłaściwy sprzęt do uziarnienia. Piasek średni lub gruby reaguje lepiej na wibracje 60-90 Hz, natomiast glina wymaga ubijaka z krótkim, energicznym uderzeniem i dłuższą przerwą. Praca niewłaściwą maszyną wydłuża czas nawet o 30-40% i nadal nie daje wymaganych rezultatów.
