Kompleksowa Instrukcja Obsługi i Bezpiecznej Eksploatacji Walca Drogowego

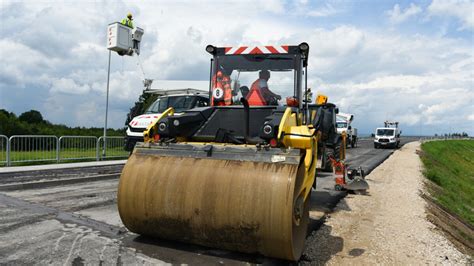

Walec drogowy to niezbędne ogniwo każdej inwestycji drogowej - od budowy chodników i dróg, po zagospodarowanie placów przemysłowych czy terenów pod infrastrukturę miejską. Ta z pozoru prosta maszyna skrywa w sobie zaawansowane rozwiązania techniczne, które wymagają odpowiedniego traktowania. Odpowiednie przygotowanie podłoża jest niezwykle ważne w przebiegu wielu prac budowlanych, szczególnie w pracach drogowych, czyli budowie i renowacji wszelkiego rodzaju dróg. Wszelkie niedokładności w przygotowaniu podłoża mogą skutkować przyspieszonym tempem zużywania się nawierzchni i spadkiem bezpieczeństwa prowadzenia. Dlatego tak ważną rolę w budowie dróg odgrywają walce. Walec to jedna z najważniejszych maszyn drogowych.

Rodzaje Walców Drogowych i Zasada Działania

Współczesny walec drogowy to bardzo rozbudowane rozwiązanie, które znane jest już właściwie od czasów starożytnych. Przez wieki podstawowa konstrukcja walca oraz zasada jego działania pozostała taka sama. Walec wyposażony jest w jeden lub więcej cylindrycznych wałów, których zadaniem jest dociążanie warstw gruntu. Jednak najważniejszym kryterium jest sposób oddziaływania na podłoże. Wyróżnia się w tej kwestii walce statyczne oraz wibracyjne. Pierwsze działają na podłoże własną masą, drugie zaś wyposażone są w układ wirujących mas, generujących drgania o częstotliwości do 50 Hz.

Charakterystyka i Zastosowanie Walców Tandemowych (m.in. 8 ton)

Lekkie walce tandemowe Bomag stanowią niezastąpione narzędzie w procesie zagęszczania gleby oraz pracach związanych z łataninem asfaltu. Są one idealnie dopasowane do budowy ścieżek dla pieszych, prac remontowych oraz robót wykończeniowych w budownictwie drogowym. Kompaktowe walce tandemowe marki Bomag zdobyły również uznanie w branży ogrodniczej i przy kształtowaniu krajobrazu, co podkreśla ich wszechstronność. Wśród cięższych maszyn wyróżnić można ciężkie walce tandemowe z ławą skrętną 5 - 12 t, które odpowiadają na potrzeby zagęszczania gruntu dla walca 8-tonowego.

Główne obszary zastosowania walców tandemowych obejmują:

• Zagęszczanie asfaltu - kluczowy proces zwiększający nośność nawierzchni oraz jej odporność na zużycie.
• Prace budowlane i remontowe - walce sprawdzają się w średnich i małych projektach budowlanych, gdzie wymagana jest precyzja i efektywność.

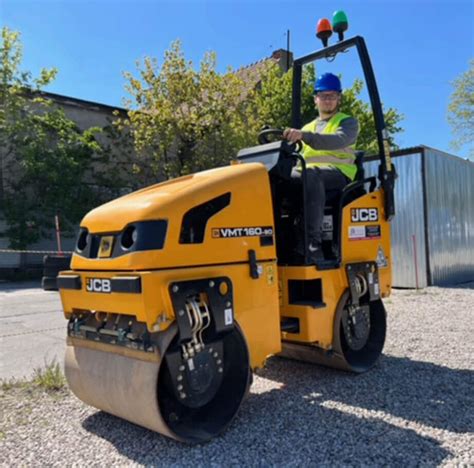

Nowa seria walców tandemowych o masie poniżej 5 ton została zaprojektowana z myślą o zapewnieniu operatorowi najlepszej widoczności i najwyższego komfortu jazdy. Dla prac wymagających zagęszczania z ograniczeniami bocznymi, na przykład w pobliżu ścian budynków, dostępne są specjalne walce z otwartymi bębnami (modele BW 90 SC oraz BW 100 SC).

Kluczowe Technologie i Specyfikacje Walców Drogowych

Walce drogowe wyposażone są w szereg zaawansowanych technologii, które podnoszą ich wydajność i bezpieczeństwo:

• Hydrostatyczny napęd układu jezdnego i wibracyjnego - zapewnia płynną pracę i precyzyjne sterowanie.
• Szeregowy napęd układu jezdnego - gwarantuje stabilność i efektywność ruchu.
• 2 zgarniacze na bęben, sprężynowe i z funkcją przechyłu - utrzymują bębny w czystości i zapobiegają przywieraniu materiału.
• System spryskiwaczy ciśnieniowych z łącznikiem pracy przerywanej - zapewnia odpowiednie nawilżenie bębnów, co jest kluczowe przy pracy z asfaltem.
• Wielofunkcyjna dźwignia jazdy - umożliwia intuicyjne sterowanie maszyny.
• Wyświetlacz wielofunkcyjny z licznikiem roboczogodzin - dostarcza operatorowi kluczowych informacji o pracy maszyny.
• Poziom wody - wskaźnik informujący o stanie napełnienia zbiornika wody.
• Wyłącznik awaryjny - kluczowy element bezpieczeństwa, umożliwiający natychmiastowe zatrzymanie maszyny.
• Indywidualny układ sterowania drganiami - pozwala na dostosowanie intensywności wibracji do rodzaju wykonywanej pracy.
• Inteligentny układ sterowania drganiami (IVC) - optymalizuje proces zagęszczania, zapobiegając nadmiernemu lub niedostatecznemu zagęszczeniu.
• Zintegrowany schowek - praktyczne miejsce do przechowywania narzędzi i akcesoriów.
• Regulowany fotel operatora - zapewnia komfort pracy przez dłuższy czas.
• Zabezpieczenie wandaloodporne - chroni kluczowe elementy maszyny przed uszkodzeniem.
• 12V gniazdo - umożliwia podłączenie dodatkowych urządzeń.
• Oświetlenie robocze przód i tył - zapewnia dobrą widoczność podczas pracy w warunkach ograniczonego oświetlenia.
• Alarm rezerwowy - sygnał dźwiękowy informujący o niskim poziomie płynów lub innych problemach.
• Zaczepy do mocowania, ocynkowane - ułatwiają transport i zabezpieczenie maszyny.
• Podnośnik jednopunktowy - usprawnia operacje związane z podnoszeniem i opuszczaniem walca.
• Pokrywa silnika wykonana z materiału kompozytowego - zapewnia lekkość i wytrzymałość.

Opcje Wyposażenia Dodatkowego

Dla zwiększenia komfortu i funkcjonalności, walce drogowe mogą być wyposażone w dodatkowe opcje:

• Kabina ROPS z pasem bezpieczeństwa (standardowa dostawa z deklaracją zgodności CE).
• Składana kabina ROPS z pasem bezpieczeństwa.
• Osłona przeciwsłoneczna, składana z ROPS.
• Podwójna dźwignia jazdy.
• Ogrzewanie fotela.
• System ECONOMIZER z wyświetlaczem temperatury asfaltu.
• Wyświetlacz temperatury BOMAG TELEMATIC.
• Zabezpieczenie przed kradzieżą.
• Kierunkowskazy i światła awaryjne.
• Obrotowa lampa ostrzegawcza.
• Oświetlenie dodatkowe kabiny ROPS.
• Przełącznik odłączający akumulator.
• Olej hydrauliczny spełniający normy środowiskowe.
• Lakier specjalny.
• Obcinak do krawędzi.
• Port wyłącznika hydraulicznego.
• Rezerwowy brzęczyk ostrzegawczy z technologią łączności szerokopasmowej ECOSTOP.
• Lusterka zewnętrzne.
• Zasysanie środka przeciw zamarzaniu.
• Zestaw uchwytu na tablet.
• Interfejs techniki pomiarowej JOBLINK.
• Adapter Bluetooth JOBLINK.
• Uchwyt anteny GPS.

Zasady Obsługi i Konserwacji Walca Drogowego

Systematyczna konserwacja walca drogowego to nie koszt, lecz realna oszczędność. Każdy dzień pracy operatora powinien zaczynać się od przeglądu technicznego maszyny. Walce tandemowe zostały zaprojektowane z myślą o minimalizacji potrzeb serwisowych. Koncepcja EasyService firmy Bomag, eliminująca smarowniczki, maksymalizuje niezawodność maszyny.

• Należy przeprowadzić kontrolę kompletności obowiązkowego wyposażenia maszyny lub urządzenia pod kątem bezpieczeństwa pracy i obsługi.
• Należy sprawdzić poprawność działania "alarmu cofania" i potwierdzić w instrukcji obsługi, czy maszyna, na której przeprowadzany jest egzamin, jest w niego wyposażona fabrycznie.
• Należy przeprowadzić obsługę systemu centralnego smarowania.
• Warto wskazać skrzynkę bezpiecznikową maszyny.
• Należy sprawdzić, czy na wyposażeniu maszyny powinna być gaśnica.
• Zaniedbanie czyszczenia walca może prowadzić do poważnych usterek.
• Kiedy walec nie pracuje, również wymaga troski. Należy go zabezpieczyć przed kradzieżą.

Specjalne, hermetycznie uszczelnione łożyska oraz wysokiej jakości smar zastosowany przez cały okres eksploatacji gwarantują niezawodne smarowanie, co przekłada się na czystość maszyny i jej długowieczność.

Procedury Operacyjne

Prawidłowa obsługa walca drogowego wymaga przestrzegania określonych procedur:

1. Podczas pracy walec wibracyjny powinien najpierw uruchomić się, a dopiero potem zacząć wibrować. Silnik spalinowy należy najpierw ustawić na średnie obroty, a następnie na wysokie.
2. Przy zmianie prędkości i kierunku jazdy należy najpierw zatrzymać silnik, a przy zmianie prędkości zmniejszyć prędkość silnika spalinowego.
3. Surowo zabrania się wibrowania wału na twardym podłożu.
4. Podczas walcowania miękkiego podłoża należy je przetoczyć 1 do 2 razy bez wibracji, a następnie ponownie wibrować.
5. Podczas walcowania częstotliwość wibracji powinna pozostać stała. W przypadku regulowanych walców wibracyjnych częstotliwość wibracji należy najpierw wyregulować przed rozpoczęciem pracy. Częstotliwości wibracji nie należy regulować bez wibracji.
6. Regulację sprzęgła nawrotnego, sprzęgła uderzeniowego i hamulca należy przeprowadzić po wyłączeniu sprzęgła głównego.
7. Podczas podjazdu lub zjazdu nie wolno używać szybkich biegów. Podczas ostrych skrętów, w tym gdy przegubowy walec wibracyjny toczy się na małym zakręcie, surowo zabrania się używania szybkiego biegu.
8. Walec nie powinien wpadać w wibracje podczas jazdy z dużą prędkością.
9. Podczas zatrzymywania należy najpierw wyciszyć wibracje, następnie ustawić mechanizm rewersu w położeniu środkowym, ustawić skrzynię biegów w położeniu neutralnym, a na koniec zaciągnąć dźwignię hamulca ręcznego.

Zasady Bezpiecznej Eksploatacji Walca Drogowego

Operator walca drogowego musi zachować najwyższą koncentrację oraz rygorystycznie przestrzegać procedur bezpieczeństwa. Specyfika tej maszyny - jej ogromna masa, ograniczona widoczność z kabiny oraz praca w bezpośrednim sąsiedztwie innych pracowników i maszyn (rozścielaczy) - generuje krytyczne zagrożenia potrąceniem, przygnieceniem czy wywróceniem maszyny na skarpach. Walec to maszyna ciężka, ale wolna, i właśnie dlatego wielu operatorów bagatelizuje jej potencjalne zagrożenia.

Kwalifikacje Operatora i Instruktaż Stanowiskowy

Warunki dopuszczenia operatora do pracy kładą szczególny nacisk na obowiązek posiadania aktualnych uprawnień maszynisty maszyn do robót drogowych, ważnych badań lekarskich oraz przejście specjalistycznego instruktażu stanowiskowego. Uprawnienia do obsługi maszyn/urządzeń, są wydawane przez Sieć Badawczą Łukasiewicz - Warszawski Instytut Technologiczny (SBŁ - WIT). Osoba posiadająca uprawnienia do obsługi: "Walce drogowe kl. II" może na ich podstawie obsługiwać te maszyny.

Krytyczne Wymogi Bezpieczeństwa Eksploatacji

Merytoryczna instrukcja powinna omawiać krytyczne wymogi bezpieczeństwa eksploatacji, w tym:

• Techniki bezpiecznego wjazdu i zjazdu z lawety.
• Zasady monitorowania strefy „martwych pól” wokół bębnów.
• Wymogi dotyczące stosowania środków ochrony indywidualnej o wysokiej widzialności.

Czynności Surowo Zabronione

Podczas eksploatacji maszyny/urządzenia czynnościami zabronionymi są:

• Dokonywanie zmian konstrukcyjnych w maszynie/urządzeniu.
• Czyszczenie maszyny/urządzenia przy użyciu benzyny lub rozpuszczalników, których opary mogą tworzyć z powietrzem mieszaniny gazów palnych/wybuchowych.
• Praca pod czynnymi napowietrznymi liniami energetycznymi w odległości mniejszej niż to określają przepisy.

Prace w obszarze strefy niebezpiecznej (linia energetyczna napowietrzna wysokiego napięcia) mogą być prowadzone pod warunkiem, że odłączono linię od napięcia, praca jest wykonywana w strefie ograniczonej uziemieniami i co najmniej jedno uziemienie jest widoczne z miejsca wykonywania pracy.

Postępowanie w Sytuacjach Awaryjnych

Niezwykle istotnym elementem jest sekcja poświęcona postępowaniu w sytuacjach awaryjnych, takich jak awaria układu hamulcowego, wyciek płynów hydraulicznych czy osunięcie się maszyny z krawędzi nasypu. Dokument powinien zawierać jasne algorytmy ratownicze, procedury natychmiastowego użycia przycisku E-STOP i zasady alarmowania służb, co w dynamicznym środowisku budowy drogowej gwarantuje opanowanie personelu.

Czynności Po Zakończeniu Pracy

Dookreślono również wymagania w zakresie czynności po zakończeniu pracy, ze szczególnym uwzględnieniem:

• Bezpiecznego parkowania na twardym i płaskim podłożu.
• Czyszczenia bębnów z resztek asfaltu.
• Raportowania o usterkach technicznych.
