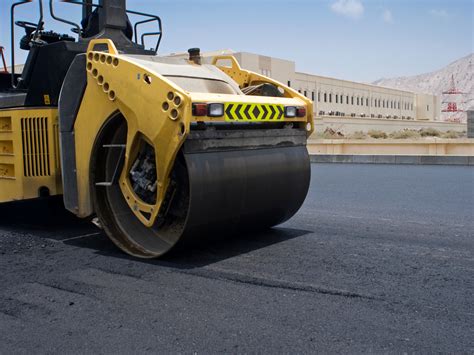

Zagęszczanie podłoża i asfaltu to klucz do trwałości dróg, a w tym procesie niezastąpionym narzędziem jest walec drogowy. Walcowanie jest niezbędne przy budowie dróg, mostów, lotnisk i innych infrastruktur. To urządzenie mechaniczne wykorzystuje swoją masę i wibracje do zagęszczania materiału, co bezpośrednio wpływa na trwałość i jakość nawierzchni.
Historia Walca Drogowego
Początki i Walce Konne
Wzmianki o pierwszych niewielkich wałkach drogowych, wykonanych z pnia drzew twardych i ciągnionych przez konie, pochodzą ze starożytności. Praktyki te prawdopodobnie zaczerpnięto z ówczesnej agrotechniki, adaptując urządzenia do potrzeb drogowych. W czasach nowożytnych historia wspomina o angielskich patentach Johna Shotbolte z 1619 roku, jednak na praktyczne zastosowanie walca konnego, inne niż doświadczalne, musieliśmy poczekać kolejnych 150 lat.
Powrót lub odkrycie skutecznego zastosowania dla wałków drogowych ściśle związany jest z opracowaniem metody budowania dróg bitych z kolejnych warstw tłuczonego kamienia ubijanego przez walce. Pomysł ten przypisuje się francuskiemu inżynierowi Pierre’owi Tresaguetowi, pionierowi budowy dróg. Metodę tę rozwijali kolejno Thomas Telford (m.in. projektant drogi kołowej Warszawa - Brześć) oraz John McAdam, a każde doświadczenie przybliżało do potrzeby prac z walcem.
W 1787 roku Louis Cessart zbudował konny żeliwny walec drogowy o szerokości 2,5 m, średnicy 0,9 m i masie 3,5 t. To rozwiązanie funkcjonowało przez wiele lat. Od 1830 roku francuski inżynier Antoine Polonceau prowadził pierwsze próby ze sztucznym ugniataniem nawierzchni drogowej wałem ciągnionym przez konie. Konstrukcje wałów i technikę ich zastosowania udoskonalano przez ponad 100 lat.
Walce konne składały się zasadniczo z lanego bębna żelaznego, otwartego lub zamkniętego. Otwarte stanowiły grupę wałów lekkich, do których dokładano obustronnie skrzynie drewniane, napełniane w miarę potrzeby kamieniami, zwiększając ciężar i regulując go według potrzeb. Częściej używane jednak były wały konne z bębnem zamkniętym, przy czym ich ciężar również mógł być regulowany poprzez wypełnienie wodą lub piaskiem.
Z doświadczeniem przyszła wiedza o zależności pomiędzy ciężkością wału a jakością użytego materiału kamiennego i kolejności użytkowania wałów według ciężkości. Prace wałem rozpoczynano typem lekkim, a w miarę postępu roboty używano coraz cięższych. Im materiał był gorszy i miększy, tym ciężar wałka był mniejszy, aby zapobiec powstawaniu błota i miału. Zaobserwowano, że ciężki wał użyty na świeżo rozsypanym materiale wskutek nadmiernego ucisku wywołuje tworzenie się większych fal powodujących „ruch” w materiale i przeszkadza wzajemnemu klinowaniu się kamieni. Walce konne miały średnicę 1,2-1,6 m i szerokość 1,1-1,3 m. Siłą pociągową były konie, a wielkość zaprzęgu liczono na każdą 1 tonę pełnego wałka - jeden koń. Praktyczna granica zaprzęgu dochodziła do 4 par koni, co dawało średnią szybkość ruchu od 0,5-0,75 m/s.

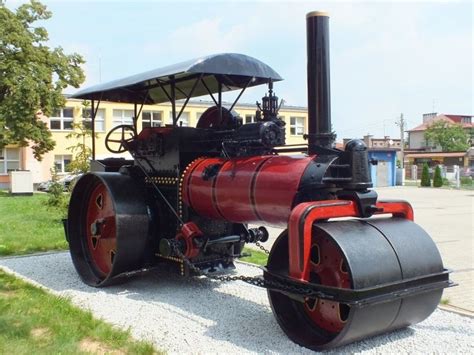

Era Walców Parowych
Początkiem XX wieku droga wywałowania wałem konnym nie stanowiła już nawierzchni należycie odpornej dla ruchu pojazdów. Choć Anglia często jest uznawana za kolebkę maszyn parowych i tam w 1842 roku powstał pierwszy silnik parowy, to pierwszy walec parowy narodził się w 1859 roku we Francji. Po kilku modyfikacjach firma Gellerat et Cie w Paryżu rozpoczęła produkcję w 1864 roku, a napęd stanowił silnik o mocy 3,5 kW.
W Anglii dopiero w 1865 roku firma „Aveling & Porter” (od spółki Thomasa Avelinga i Richarda Portera) podjęła próby konstrukcji walców, a dwa lata później rozpoczęła produkcję skutecznych modeli walców parowych. Pierwsze walce charakteryzowały się dwoma wałami o identycznych wymiarach, wahających się w granicach 1,4-1,5 m szerokości i 1,2-1,5 m średnicy, przy ciężarze urządzenia 17-24 t.
Przy pierwszych wałach francuskich skrętny był wał tylny. Konstrukcja ta miała wiele stron ujemnych i została udoskonalona przez Anglików. Typ angielski oparto na lokomotywie drogowej, gdzie zamiast kół zastosowano ciężkie wały cylindryczne. Ich cechą charakterystyczną była różnica średnic wałów przednich i tylnych. Walce parowe należały do grupy urządzeń ciężkich, a technika budowy zakładała, że najwłaściwszym jest użytkowanie walców lekkich i zwrotnych na początkach budowy.
Nowocześniejsze walce parowe miały usytuowany dość nisko środek ciężkości całej konstrukcji, co zapewniało bardziej stateczny ruch i zwiększało zwrotność, potrzebną przy pracach na większych krzywiznach. Większa dynamiczność miała ogromne znaczenie dla nawierzchni bitumicznych, zwłaszcza w chwili zmiany kierunku jazdy, by walec nie stał zbyt długo w jednym miejscu. Walce parowe osiągały prędkość 3-6 km/h. W Polsce konstrukcją i produkcją parowych urządzeń wałujących zajmowały się firmy takie jak: H. Cegielski w Poznaniu, Warszawska Spółka Akcyjna Budowy Parowozów w Warszawie oraz Pierwsza Fabryka Lokomotyw w Chrzanowie.
Walce Spalinowe i Rozwój Technologii

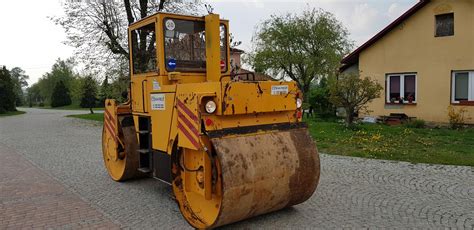

Po raz pierwszy do napędu walca parowego zastosowano silnik spalinowy w 1902 roku w Anglii. Pojawienie się walców spalinowych zadośćuczyniło potrzebom, jednak jeszcze długo pozostawały one w cieniu walców parowych. Na początku napędzane były motorem wybuchowym, następnie silnikiem Diesla. Wykazywały one przede wszystkim wyższość nad walcami parowymi w czasie gotowości do pracy, oferując tańszą i łatwiejszą obsługę oraz oszczędność materiałów pędnych - zużywanych tylko w okresie pracy. Walce parowe natomiast wymagały stałego utrzymywania urządzenia „pod parą”, a kocioł nie był wygaszany. Wspólną cechą obu typów walców motorowych była potrzeba częstych, mniejszych napraw oraz wykwalifikowanego personelu.
Technologia i Rodzaje Walców Drogowych

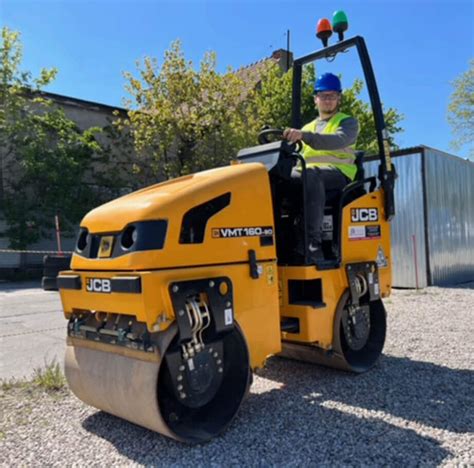

Walec drogowy to maszyna używana do wyrównywania i kompaktowania nawierzchni. Mechanizm pracy walca drogowego opiera się na zagęszczaniu materiału poprzez jego wałowanie. Podczas pracy walec porusza się po nawierzchni, wywierając nacisk na podłoże. Dzięki temu można uzyskać lepsze poziomy i większy stopień kompaktacji materiału budowlanego. Walec drogowy może być wykorzystywany do tworzenia nowej nawierzchni lub jej remontu.
Istnieje kilka rodzajów walców drogowych, które różnią się głównie konstrukcją, przeznaczeniem i efektywnością zagęszczania:
- Walce statyczne - to najpopularniejsze i najbardziej uniwersalne, wykorzystywane do zagęszczania gleby, asfaltu czy betonu.
- Walce wibracyjne - charakteryzują się dodatkowym mechanizmem wibracji, który zwiększa efektywność zagęszczania.
- Walce pneumatyczne - wyposażone są w ogumione koła, dzięki którym nie uszkadzają nawierzchni.
Aby walec drogowy był skuteczny, powinien posiadać szereg cech. Przede wszystkim musi mieć odpowiednią wielkość i masę, aby można go było łatwo przesuwać po drodze. Powinien również mieć silnik o dużej mocy, który będzie w stanie napędzać walec z odpowiednią siłą. Kolejną ważną cechą jest to, że walec powinien być wyposażony w system hydrauliczny lub pneumatyczny do regulacji ciśnienia na drodze. Dzięki temu można dostosować ciśnienie do rodzaju asfaltu i warunków atmosferycznych. Rozwój technologiczny nie ominął również walców drogowych, a nowoczesne modele charakteryzują się nie tylko lepszą wydajnością, ale również większym komfortem pracy dla operatorów.
Silniki Andoria w Maszynach Drogowych
Andoria - Legenda Polskiego Przemysłu
Andoria to marka-legenda, która przez dekady była technologicznym sercem polskiego przemysłu i transportu. Początki Wytwórni Silników Wysokoprężnych w Andrychowie sięgają 1945 roku, kiedy to utworzono Państwowe Zakłady Metalurgiczne na bazie przedwojennej fabryki. W latach 50. przyjęto nową nazwę - Wytwórnię Silników Wysokoprężnych i zakład wyposażono w biuro konstrukcyjne. W 1964 roku uruchomiono odlewnię żeliwa. Kluczowym momentem dla rozwoju zakładu było zakupienie w 1966 roku od brytyjskiej firmy British Leyland licencji na produkcję silników z serii SW400. Andoria była absolutnym monopolistą na polskim rynku silników w okresie PRL.
Silniki produkowane w Andrychowie, a zwłaszcza kultowy SW-400 "kaban" (bazujący na licencji brytyjskiego silnika Leyland UE680 "Power Plus"), napędzały ogromną część maszyn, które zbudowały powojenną Polskę - od kombajnów Bizon, przez autobusy Autosan, po maszyny budowlane z Huty Stalowa Wola. Ten 6-cylindrowy, rzędowy silnik o pojemności 6.5 litra był niezwykle prostą i "pancerną" konstrukcją. Zyskał przydomek "kaban" ze względu na swoją wielkość, siłę i charakterystyczny dźwięk. Był łatwy w naprawie, odporny na trudne warunki i niskiej jakości paliwo. Produkowano również jego mniejszego, 4-cylindrowego brata o pojemności 4.36 litra. Opracowana w tym czasie konstrukcja silnika S320 jest produkowana do dziś.
W latach 90. w zakładach „Andoria” zaczęto montować samochody LDV 400 i LDV Convoy z silnikami Andoria. W 1996 roku przedsiębiorstwo zostało przejęte przez koncern Daewoo, a w 2002 roku powołano spółkę-córkę Andoria-Mot, która wzięła w dzierżawę upadłą spółkę Daewoo Motor Poland, produkując samochody marki Lublin oraz pojazdy terenowe Honker dla wojska. W 2015 roku spółka Andoria-Mot wraz z Odlewnią Żeliwa w Zawierciu oraz FUM CHOFUM założyła grupę odlewniczą Grupa Zawiercie.
Zastosowanie Silników Andoria w Maszynach Drogowych
W centrum uwagi, jeśli chodzi o zastosowanie w maszynach drogowych, znajdują się m.in.:
- S301d - Jednocylindrowy, pionowy silnik wysokoprężny chłodzony powietrzem. Lekki i prosty w obsłudze. Często wykorzystywany w betoniarkach, agregatach prądotwórczych i innych maszynach budowlanych oraz rolniczych.
- 1CA90 / 2CA90 - Nowocześniejsze silniki chłodzone powietrzem - jedno- i dwucylindrowe - w układzie pionowym. Znane z zastosowania w małych walcach drogowych, motopompach oraz lekkich ciągnikach samodzielnej konstrukcji.
- S231 / 1HC102 - Poziomy jednocylindrowy silnik chłodzony wodą przez odparowanie, wykorzystywał wiele części z Ursusa C-330. Szczególnie popularny w tzw. ciągnikach SAM i piaskarkach drogowych.
- S320 / S320M / S321 - Klasyczne silniki chłodzone wodą przez odparowanie, w układzie poziomym. Znane z trwałości i niezawodności - szeroko stosowane w młocarniach, pompach wodnych, agregatach oraz napędach pasowych.
Utrzymanie tych historycznych maszyn w ruchu jest misją wielu pasjonatów i mechaników. Dostępne są filtry, zestawy naprawcze, pompy i inne komponenty, aby maszyny mogły pracować z tą samą niezawodnością, co kilkadziesiąt lat temu.
Wyposażenie Dodatkowe do Prac Walcami Drogowymi (historyczne)
W celu szybkiej realizacji napraw oraz zapewnienia noclegu w niezabudowanej okolicy, walce były wyposażane w urządzenia dodatkowe:
- Beczkowóz - zazwyczaj o pojemności około 1000 l, służył do podwożenia wody do zasilania kotła walca parowego, a jednocześnie do polewania niektórych wałowanych materiałów, takich jak grunt, podłoże, żwir lub tłuczeń nawierzchni drogowej. Składał się ze zbiornika żelaznego lub drewnianego osadzonego na podwoziu. Woda dostawała się na zewnątrz z przytwierdzonej z tyłu rury podziurkowanej.
- Wóz mieszkalny - stanowił pomieszczenie na zwykłym podwoziu czterokołowym. Nadwozie jego stanowiło kryte pudło, przedzielone ścianką na dwie części, z których jedna była mieszkalna dla kierowcy i palacza, a druga - małym podręcznym warsztatem mechanicznym, zazwyczaj z dwiema szafkami na narzędzia i smary. Pod ramą między kołami przymocowana była skrzynia na zapas węgla. Dzięki stałej obecności przy walcu nie było potrzeby wygaszać kotła po dniu pracy i na jego rozpoczęcie rozpalać, a przez noc utrzymywano temperaturę wody i ogień w kotle.
- Barakowóz - w miarę rozwoju gospodarki drogowej i upływu lat, możliwości transportowe i sprzętowe doprowadziły do szerokiego wykorzystywania prostej konstrukcji ciągnionej barakowozu. Jego zaletą była mobilność oraz możliwość szybkiej zmiany użytkowania. Stosunkowo niewielka powierzchnia mogła służyć za pomieszczenie laboratoryjne, punkt sanitarny, warsztat ruchomy - wyposażony w podstawowe narzędzia, pomieszczenie socjalne, świetlicę czy biuro. Konstrukcja najczęściej wykonywana była z drewna lub płyt wiórowych.
Ochrona i Konserwacja Zabytków Techniki Drogowej
Zabytki techniki są dokumentami kultury narodowej, świadczącymi o tradycjach myśli technicznej i dokumentujące jej rozwój. Narody chlubią się zabytkami, znajdując w nich świadectwo swych dziejowych tradycji, swoją historyczną legitymację.
W 1974 roku kierownictwo Ministerstwa Komunikacji Centralnego Zarządu Dróg Publicznych, mając na uwadze, że rok 1975 ogłoszono międzynarodowym rokiem ochrony zabytków, podjęło się zadania opracowania katalogu zabytków z zakresu budownictwa drogowego i mostowego i rozpoczęło gromadzenie zbiorów w tym zakresie. W kolejnych latach zintensyfikowano działania, dając liczne wytyczne i mierząc efekty.
Do końca lat 80. XX wieku w jednostkach drogownictwa, głównie w rejonach dróg publicznych, istniało ponad 30 izb tradycji. Stanowiły one osobne pomieszczenia na terenie biur lub baz technicznych, gdzie w stałych ekspozycjach znajdowały się księgozbiory, narzędzia, dokumenty, maszyny i urządzenia. Powstały znaczne zbiory maszyn, narzędzi i urządzeń służących niegdyś do budowy i utrzymania dróg i obiektów mostowych. Stopniowo utworzono z nich skanseny w pomieszczeniach lub na zapleczach tych zakładów. Ogółem w jednostkach drogowych zarządzanych przez GDDP (Generalną Dyrekcję Dróg Publicznych) zorganizowano 8 skansenów techniki drogowej.
Nie przetrwały one wszystkie okresu transformacji, jednak to, co pozostało, stanowi bezcenny skarb techniczny. Kilkadziesiąt zachowanych walców konnych, parowych, spalinowych, beczkowozów i innych maszyn pod ochroną GDDKiA (Generalnej Dyrekcji Dróg Krajowych i Autostrad) stanowi unikatowy zbiór na skalę światową. Obsługa walca drogowego wymaga przestrzegania instrukcji obsługi oraz zasad bezpieczeństwa, a aby zapewnić długą żywotność, należy regularnie przeprowadzać jego konserwację, sprawdzać stan techniczny oraz wykonywać niezbędne naprawy.
