Walce Drogowe: Zasady Działania i Zastosowanie

Zagęszczanie podłoża i asfaltu to klucz do trwałości dróg, a w tym procesie niezastąpiony jest walec drogowy. Walec drogowy to urządzenie mechaniczne, które wykorzystuje swoją masę i wibracje do zagęszczania podłoża. Walcowanie jest niezbędne przy budowie dróg, mostów, lotnisk i innych infrastruktur, wpływając bezpośrednio na jakość i trwałość nawierzchni.

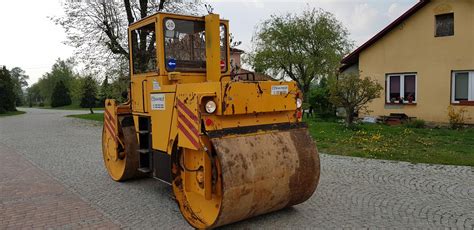

Walce drogowe to maszyny budowlane, które dociskają glebę, asfalt oraz inne materiały, aż staną się wystarczająco zwarte, by wytrzymać obciążenie dróg i budynków. Walec drogowy to niezbędne ogniwo każdej inwestycji drogowej - od budowy chodników i dróg, po zagospodarowanie placów przemysłowych czy terenów pod infrastrukturę miejską. Jest to maszyna używana do wyrównywania i kompaktowania nawierzchni.

Mechanizm Działania Walca Drogowego

Mechanizm pracy walca drogowego opiera się na zagęszczaniu materiału poprzez jego wałowanie. Podczas pracy walec porusza się po nawierzchni, wywierając nacisk na podłoże. Wał napędowy to silnik, który przekazuje moc do koła napinającego, które wykonuje ruch obrotowy. W ten sposób można uzyskać lepsze poziomy i większy stopień kompaktacji materiału budowlanego. Walec drogowy działa poprzez oddziaływanie na zagęszczane podłoże, nawet do głębokości czterech metrów.

Wraz ze wzrostem liczby przejazdów tocznych na tym samym korycie drogi, stopień zagęszczenia nawierzchni również wzrośnie. Różne wymagania dotyczące prędkości walcowania dobierane są w zależności od różnych warunków konstrukcyjnych; niezależnie od tego, czy jest to walec wibracyjny, czy też walec udarowy, prędkość walcowania ma istotny wpływ na gęstość, jaką może uzyskać warstwa materiału bazowego lub nawierzchni.

Rodzaje Walców Drogowych

Istnieje kilka rodzajów walców drogowych, różniących się głównie konstrukcją, przeznaczeniem i efektywnością zagęszczania. Podstawowego podziału tych maszyn można dokonać na podstawie specyfiki podłoża.

Walce Statyczne

Walcownice statyczne opierają się głównie na własnym ciężarze do zagęszczania materiałów. Są najprostsze w konstrukcji, ważąc od 1 do 20 ton. Generują ciśnienie 8-12 ton/m², osiągając stopień zagęszczenia 85-90% w gruntach spoiwowych. Radzą sobie najlepiej w przypadkach, gdy praca wymaga precyzji, takich jak układanie cienkich warstw asfaltu, wypełnianie przestrzeni za ścianami oporowymi czy konserwacja starych nawierzchni drogowych, ponieważ utrzymują stały kontakt bez powodowania uszkodzeń uderzeniowych.

Walce Wibracyjne

Walce wibracyjne charakteryzują się dodatkowym mechanizmem wibracji, który zwiększa efektywność zagęszczania, osiągając gęstość 92-95% w materiałach sypkich. Działają z częstotliwością 2000-4500 wibracji na minutę (VPM), umożliwiając o 30% głębsze zagęszczenie niż metody statyczne. Przemienne siły ścinające pomagają w ponownym ułożeniu cząstek w ciasniejsze konfiguracje. Są doskonałe do zagęszczania gruntów sypkich i potrafią skutecznie zagęścić głębsze warstwy nawet trzy razy szybciej.

Zaawansowane mechanizmy wibracyjne wykorzystują zasadę rezonansu harmonicznego, osiągając do 98% efektywności zagęszczania w gruntach spoiwowych, znacząco skracając czas realizacji projektów i poprawiając integralność konstrukcyjną. Masy niecentryczne wewnątrz bębna obracają się z prędkością 1500-4000 VPM, generując energię mechaniczną, która rozchodzi się przez materiał. To zmniejsza zawartość powietrza o 18-35% w porównaniu do zagęszczania statycznego.

Walce Pneumatyczne

Walce pneumatyczne wyposażone są w ogumione koła (12-30 kół), dzięki którym nie uszkadzają nawierzchni. Wywierają ciśnienie 75-85 kPa, co sprzyja tworzeniu jednolitej warstwy asfaltowej i są stosowane w 75% projektów drogowych w USA.

Inne Rodzaje

• Walce tandemowe z przegubowym połączeniem umożliwiają dostęp do stref przy krawężnikach, niedostępnych dla większych maszyn.
• Warianty z bębnem gładkim zapobiegają przyleganiu w wilgotnych, spoistych gruntach.
• Żebrowane bębny rozbijają grudki i poprawiają wzajemne sprzężenie.

Zasady Działania i Parametry Techniczne

Aby walec drogowy był skuteczny, powinien posiadać szereg cech. Przede wszystkim musi mieć odpowiednią wielkość i masę, aby można go było łatwo przesuwać po drodze. Powinien również mieć silnik o dużej mocy, który będzie w stanie napędzać walec z odpowiednią siłą. Kolejną ważną cechą jest to, że walec powinien być wyposażony w system hydrauliczny lub pneumatyczny do regulacji ciśnienia na drodze. Dzięki temu można dostosować ciśnienie do rodzaju asfaltu i warunków atmosferycznych.

Wpływ prędkości walcowania i liczby przejazdów

Niezależnie od tego, czy jest to walec wibracyjny, czy też walec udarowy, prędkość walcowania ma istotny wpływ na gęstość, jaką może uzyskać warstwa materiału bazowego lub nawierzchni. W normalnych okolicznościach, wraz ze wzrostem liczby przejazdów tocznych na tym samym korycie drogi, stopień zagęszczenia nawierzchni również wzrośnie. Przykładowo, liczba przejść walcowania udarowego dla walca udarowego wynosi od 20 do 40 dla średnio zapadających się fundamentów lessowych. Liczba przejść tłoczenia określona na odcinku testowym jest liczbą wzorcową kontroli.

Ciśnienie i wibracje

Dwunastotonowa walcownica zwykle wywiera ciśnienie na podłoże w zakresie 500-800 kPa, w zależności od szerokości bębna i powierzchni kontaktu. Szersze bębny zmniejszają ciśnienie na jednostkę powierzchni, jednocześnie poprawiając jednolitość - kluczowe dla nawierzchni drogowych. Systemy wibracyjne działają z częstotliwością 2000-4500 VPM, umożliwiając o 30% głębsze zagęszczenie niż metody statyczne. Amplituda kontroluje intensywność siły, a częstotliwość określa szybkość cyklu - wyższe częstotliwości (>2500 VPM) nadają się lepiej do asfaltu, podczas gdy niższe zakresy (1800-2200 VPM) są bardziej odpowiednie dla gruntów sypkich.

Testy terenowe wykazują, że częstotliwość 40 Hz przy amplitudzie 1,2 mm zwiększa szybkość zagęszczania piasku o 22% w porównaniu ze standardowymi ustawieniami fabrycznymi (ICPA 2023), co podkreśla znaczenie precyzyjnej regulacji.

Nowoczesne rozwiązania technologiczne

Rozwój technologiczny nie ominął walców drogowych. Nowoczesne modele charakteryzują się nie tylko lepszą wydajnością, ale również większym komfortem pracy dla operatorów. Najnowsze ulepszenia skróciły czasy reakcji układu hydraulicznego o 23% w porównaniu do starszych modeli, umożliwiając adaptację w czasie rzeczywistym do zmieniającego się oporu materiału podczas pracy.

• Systemy GPS i czujniki IoT: Najnowsze modele walców są wyposażone w system GPS do mapowania zagęszczenia oraz zaawansowane czujniki IoT, które sprawdzają twardość podłoża aż dwadzieścia razy na sekundę. Zgodnie z testami przeprowadzonymi przez NCHRP, te nowe systemy ograniczają nadmierne zagęszczanie gleby i pozwalają zaoszczędzić około 18 procent energii.
• Mapy gęstości w czasie rzeczywistym: Mapy gęstości wyświetlające się bezpośrednio na desce rozdzielczej w kabinie operatora umożliwiają pracownikom natychmiastowe dostosowanie ustawień w razie potrzeby, co przekłada się na lepsze rezultaty i mniejszą liczbę błędów.
• Inteligentne silniki: Silniki Tier-4 automatycznie dostosowują obroty w zależności od obciążenia, zmniejszając emisję o 22%, przy jednoczesnym utrzymaniu efektywności zagęszczania powyżej 95%.
• Kabiny ROPS: Kabiny certyfikowane ROPS są wyposażone w elementy tłumiące wibracje, zmniejszające zmęczenie operatora o 40% podczas długich zmian.
• Ekrany dotykowe: Ekrany dotykowe wyświetlają kluczowe parametry, takie jak bieżące wartości wskaźnika zagęszczenia (CMV), temperatura bębna (optymalny zakres: 120-150°C dla asfaltu) oraz zużycie paliwa (średnio 6,8-8,2 l/godz).

Przygotowanie Podłoża i Optymalne Warunki Pracy

Rozpoczęcie pracy wiąże się przede wszystkim z przygotowaniem podłoża. Oznacza to usunięcie wszelkich pozostałości i upewnienie się, że grunt jest odpowiednio wypielęgnowany zgodnie z wymaganiami technicznymi. Operatorzy zazwyczaj rozpoczynają od kilku podstawowych przejazdów statycznych po całym obszarze, aby zapewnić stabilność na poziomie podstawy, zanim przystąpią do właściwej pracy polegającej na zagęszczaniu z wykorzystaniem wibracji. Takie podejście krok po kroku dobrze sprawdza się przy przegrupowywaniu cząstek gleby, szczególnie w przypadku materiałów sypkich.

Wibracje o częstotliwości od 25 do 40 Hz najefektywniej niszczą trudne do złamania wiązania między cząstkami, co potwierdziły różne badania dotyczące walców drogowych. W przypadku gruntów sypkich większość ekspertów zaleca grubości warstw w zakresie od 150 do 300 mm, podczas gdy grunty spoiste najlepiej kompaktować przy grubości warstw około 100-200 mm.

Liczba przejazdów i zawartość wody

Zgodnie z badaniami terenowymi firmy McCann Equipment, osiągnięcie gęstości rzędu 90% wymaga zwykle od czterech do ośmiu przejazdów walcem przy odpowiednio przygotowanym podłożu. Gleby gliniaste często potrzebują dziesięciu lub więcej przejazdów, a operatorzy powinni znacznie zmniejszyć prędkość. Duże znaczenie ma również zawartość wody. Jeśli poziom wilgoci odbiega jedynie o 2%, piaskowe grunty mogą stracić od 3% do 5% swojego potencjalnego zagęszczenia.

Wykonanie zagęszczenia na poziomie 90-95% maksymalnej gęstości suchej (MDD) zapewnia, że zawartość powietrza spadnie poniżej 15%, co znacząco zwiększa nośność. Raporty inżynierii drogowej potwierdzają, że przestrzeganie tego progu zapobiega 78% problemów związanych z odkształceniem nawierzchni.

Monitoring i kontrola

Termografia podczerwieni umożliwia teraz wykrywanie w czasie rzeczywistym niedostatecznie zagęszczonych obszarów poprzez różnice temperatur przekraczające 2°C, umożliwiając natychmiastowe działania korygujące.

Zastosowania Walców Drogowych

Walce drogowe są wykorzystywane w budownictwie do zagęszczania nawierzchni drogowych, budowy parkingów, placów oraz innych powierzchni. Umożliwia sprawną, bezpieczną i precyzyjną pracę, stąd też jego powszechne zastosowanie podczas prac drogowych, a także budowlanych. Walec drogowy może być wykorzystywany do tworzenia nowej nawierzchni lub jej remontu.

Poza budową dróg

Walec drogowy ma zastosowanie również poza budową dróg. Może być używany do wyrównywania i utwardzania powierzchni terenu, a także do usuwania nierówności na placach budowy lub innych miejscach publicznych. Walec drogowy może również być używany do przygotowania podłoża pod instalacje ogrodowe, takie jak trawniki lub ścieżki. Jego duża masa sprawia, że jest idealnym narzędziem do tworzenia gładkich powierzchni bez wysiłku.

Walec drogowy można również wykorzystać do przygotowania gruntów rolniczych. Można go ustawić na polu i przejechać po nim kilka razy, aby zapewnić odpowiednie warunki glebowe dla upraw rolnych. Walec drogowy może również pomóc w usunięciu skutków erozji gleby oraz poprawić jej strukturę i porowatość. Dzięki temu rolnicy mogą lepiej uprawiać swoje pola i zwiększyć plony.

Zalety i ograniczenia

Korzystanie z walca drogowego ma wiele zalet. Przede wszystkim pozwala on na szybkie i sprawne utwardzanie powierzchni bez konieczności stosowania dodatkowych narzędzi lub maszyn. Ponadto walec drogowy może być użyty do tworzenia równych powierzchni, co oznacza mniej czasu potrzebnego na ich naprawę lub ponowne wyrównanie. Jest również bardzo trwałym narzędziem.

Istnieją jednak pewne ograniczenia i wady związane z jego stosowaniem. Walec drogowy nie jest odpowiedni do pracy na powierzchniach nierównych lub bardzo miękkich, takich jak piasek czy śnieg. Ponadto, ze względu na swoją dużą masę, walec drogowy może uszkodzić delikatne powierzchnie lub podłoża. Wreszcie, walce drogowe są zwykle bardzo ciężkie i trudno je przenosić z miejsca na miejsce bez specjalnego sprzętu transportowego. Ponadto, walce drogowe są czasami ograniczone do określonych rodzajów materiałów lub powierzchni.

Eksploatacja i Konserwacja

Obsługa walca drogowego wymaga przestrzegania instrukcji obsługi oraz zasad bezpieczeństwa. Każdy dzień pracy operatora powinien zaczynać się od przeglądu technicznego maszyny. Systematyczna konserwacja walca drogowego to nie koszt, lecz realna oszczędność. Zaniedbanie czyszczenia walca może prowadzić do poważnych usterek. Walec to maszyna ciężka, ale wolna. I właśnie dlatego wielu operatorów bagatelizuje jej potencjalne zagrożenia. Kiedy walec nie pracuje, również wymaga troski. Aby zapewnić długą żywotność walca drogowego, należy regularnie przeprowadzać jego konserwację, sprawdzać stan techniczny oraz wykonywać niezbędne naprawy.

W przypadku, gdy szerokość koryta na budowie jest większa niż 24 metry, można zastosować trasę budowy „pętli spinacza”.
