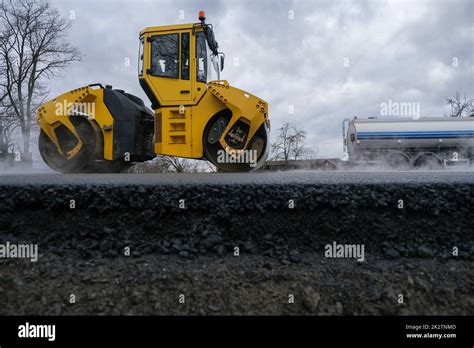

Walec drogowy to podstawowa maszyna budowlana, służąca do zagęszczania podłoża lub nawierzchni dróg. Działa poprzez nacisk i ruch wałów, które skutecznie ubijają materiał, eliminując puste przestrzenie. Jego główne zadania obejmują zagęszczanie gruntu, profilowanie terenu oraz utwardzanie warstw bitumicznych. W przeciwieństwie do spychaczy czy ładowarek, walce skupiają się na precyzyjnym dociskaniu materiału, co jest kluczowe dla stworzenia mocnej i trwałej nawierzchni.
Ewolucja i Nowoczesne Technologie Walców Drogowych
Od wieków ludzie poszukiwali sposobów na równomierne zagęszczanie gruntu - dziś tę rolę pełnią zaawansowane walce drogowe. Współczesne maszyny do zagęszczania nawierzchni znacząco różnią się od swoich historycznych odpowiedników, będąc efektem postępu technologicznego. Nowoczesne modele są wyposażone w silniki spalinowe lub hydrauliczne o mocy od 50 do 200 KM oraz intuicyjne systemy sterowania. Nowoczesne walce znacząco poprawiły efektywność prac drogowych, a przyszłość należy do autonomicznych maszyn wyposażonych w sztuczną inteligencję.
Kluczowe Parametry Techniczne Walców Drogowych
Skuteczność walców drogowych zależy od wielu parametrów technicznych. Do kluczowych należą nacisk liniowy oraz średnica wałów. Ważne są także masa maszyny, rodzaj wałów oraz technologia pracy, np. wibracje. Wały mogą ważyć nawet 20 ton, a ich ciężar odgrywa kluczową rolę w procesie zagęszczania. Nowoczesne rozwiązania konstrukcyjne często obejmują napęd na wszystkie wały, co znacznie poprawia efektywność. Kształt wałów również ma znaczenie dla uzyskania pożądanego efektu zagęszczania.
- Masa maszyny: Zależna od modelu, może wynosić od kilku do kilkudziesięciu ton.
- Szerokość robocza bębna: Parametr decydujący o efektywności pokrycia terenu.
- Moc silnika: Odpowiedzialna za siłę napędową i zdolność do pracy w trudnych warunkach.
- System wibracji: Pozwala na dynamiczne zagęszczanie, zwiększając skuteczność.
Mechanizm Działania Walca Drogowego

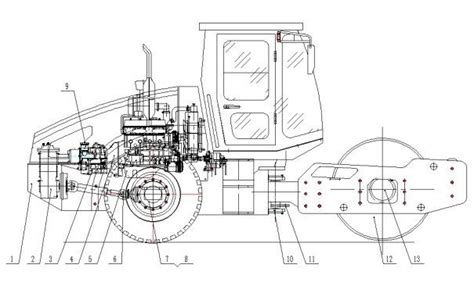

Sercem każdego walca drogowego jest układ napędowy, składający się z silnika, przekładni oraz sprzęgła hydrokinetycznego. Nowoczesne modele często wykorzystują hydraulikę tłoczkową, pracującą pod ciśnieniem do 350 bar, co pozwala na działanie z niespotykaną dotąd precyzją. Praca walca zazwyczaj przebiega w trzech etapach: najpierw następuje wstępne profilowanie terenu, następnie do akcji wkraczają wibratory udarowe (25-50 Hz), które zapewniają osiągnięcie optymalnej gęstości każdej warstwy.
Achieving Quality Compaction with the Cat® B-Series Vibratory Soil Compactors Animation
Rodzaje Walców Drogowych
Na rynku dostępnych jest wiele typów maszyn do utwardzania podłoża, każda z unikalnymi cechami dostosowanymi do specyfiki zadania. Profesjonaliści dysponują szerokim wachlarem rozwiązań - od lekkich urządzeń ręcznych po ciężkie maszyny gąsienicowe. Walce dzielimy między innymi na:
- Jedno- i dwuwałowe: W zależności od liczby bębnów.
- Ramowe: Obejmujące wersje ze sztywną ramą (większa stabilność na płaskich powierzchniach) i przegubowe (umożliwiające pracę na nierównym terenie, np. skarpach).
- Wibracyjne: Wykorzystujące wibracje do zwiększenia siły zagęszczania.
- Statyczne: Działające wyłącznie poprzez swój ciężar.
- Tandemowe: Z dwoma wałami (układ 1-2), idealne do prac na asfalcie.
- Trójwałowe: Gdzie środkowy element pełni funkcję dociskową.
Kształt wałów również determinuje ich zastosowanie:
- Gładkie wały: Idealnie sprawdzają się przy końcowym wygładzaniu nawierzchni.
- Wały z wypustkami (okołkowane): Skuteczne w zagęszczaniu gruntów spoistych i niespoistych, np. ziemi czy gliny.
Specjalistyczne walce drogowe, takie jak Dynapac CC900, oferują wymienne nakładki, co zwiększa ich wszechstronność.
Przykłady i Specyfikacje Wybranych Modeli
Walec Drogowy Bomag BW 100 SCC-5
Bomag BW 100 SCC-5 to kompaktowy walec wykorzystywany do budowy ścieżek dla pieszych oraz podczas robót wykończeniowych w budownictwie drogowym. Coraz częściej znajduje zastosowanie również w pracach związanych z ogrodnictwem i kształtowaniem terenu. Cechą charakterystyczną walców marki Bomag z serii BW jest duży nacisk na ergonomię i wygodę pracy. Model BW 100 SCC-5 posiada przestronną platformę operatora z wygodnym fotelem i łatwo dostępnym panelem sterującym. Obsługa urządzenia jest prosta i intuicyjna, co w połączeniu z doskonałą widocznością krawędzi bębna sprawia, że z jego sterowaniem poradzi sobie każdy operator. Walec może zostać wyposażony w czujnik stopnia zagęszczenia gruntu lub wskaźnik temperatury asfaltu.
Walec Drogowy Bomag BW 120 AD-4
Bomag BW 120 AD-4 to model walca drogowego, który zapewnia wysoką efektywność i niezawodność w pracach drogowych. Charakteryzuje się doskonałym zagęszczeniem gruntów i asfaltu, co jest kluczowe przy przygotowywaniu podłoża pod nowe nawierzchnie. Dzięki kompaktowym wymiarom i zwrotności jest szczególnie przydatny w pracach na ograniczonych przestrzeniach, takich jak parkingi czy ścieżki rowerowe. Jest to kompaktowy walec drogowy, przeznaczony do zagęszczania różnych nawierzchni, takich jak asfalt czy ziemia. Dzięki stosunkowo niewielkim rozmiarom i dualnemu systemowi wibracji, maszyna ta jest idealna do prac na mniejszych i średnich placach budowy, a także przy remontach dróg i chodników. Wysoka moc silnika oraz efektywny system napędowy pozwalają na szybkie i efektywne wykonanie zaplanowanych prac zagęszczeniowych. Solidna konstrukcja, wysoka wydajność oraz łatwość obsługi sprawiają, że jest to popularny wybór wśród firm budowlanych i drogowych. Dodatkowo, jego kompaktowe wymiary ułatwiają transport oraz manewrowanie w ciasnych przestrzeniach.
Specyfikacja i Dane Techniczne Bomag BW 120 AD-4
| Parametr Techniczny | Wartość |
|---|---|
| Typ maszyny | Walec drogowy |
| Producent | Bomag |
| Model | BW 120 AD-4 |
| Rok produkcji | 2008 |
| Masa robocza | Około 2700 kg |
| Szerokość robocza | Około 1200 mm |
| Typ silnika | Diesel |
| Moc silnika | Około 24.3 kW (33 KM) |
| Prędkość robocza | Do 10 km/h |
| System wibracji | Dualny (na obu bębnach) |
| Pojemność zbiornika paliwa | Około 40 litrów |
Walec AW 1100 E
Walec AW 1100 E (marki Atlas) to nowoczesny model urządzenia, ceniony za doskonałą jakość i sprawdzający się na każdej budowie. Jest to typ walca doskonale nadający się do utwardzania dróg, zapewniając gładką i równą nawierzchnię. Jest rekomendowany przez specjalistów i charakteryzuje się imponującymi parametrami technicznymi, co przekłada się na wysoką wydajność. Walce takie jak AW 1100 E mogą skutecznie zastąpić zagęszczarki, ponieważ doskonale zagęszczają grunt oraz warstwy nawierzchniowe.
Dane Techniczne Walca AW 1100 E
- Silnik: Cummins QSF3.8
- Emisja spalin: EU Tier 4
- Moc silnika: 97 kW
- Prędkość urządzenia: 0-11,5 km/h
- Ciężar własny: 11 700 kg
- Szerokość bębna: 2100 mm
- Średnica bębna: 1500 mm
- Grubość powłoki bębna: 25 mm
Znaczenie Zagęszczania w Budownictwie Drogowym
Prawidłowe zagęszczanie podłoża i nawierzchni ma kluczowe znaczenie dla trwałości dróg. Badania pokazują, że prawidłowe walcowanie zmniejsza porowatość materiału o 15-25%, co bezpośrednio przekłada się na wytrzymałość nawierzchni. Kluczowe znaczenie ma również temperatura pracy; dla mieszanek bitumicznych optymalny zakres to 110-140°C. Użycie odpowiedniego typu walca zwiększa trwałość drogi, poprawia jej równość oraz skraca czas potrzebny do wykonania pracy. Dobrze dobrany walec to podstawa sukcesu w każdym projekcie drogowym, co czyni tę kategorię maszyn kluczową dla branży budowlanej.
Zastosowanie Walców Drogowych w Praktyce
Wybór odpowiedniego sprzętu zależy od skali projektu i specyfiki terenu. Walce drogowe są niezbędnym sprzętem w każdym projekcie budowlanym związanym z przygotowaniem i naprawą dróg, służąc do zagęszczania różnych materiałów, takich jak grunt, żwir, asfalt. Od małych walców ręcznych po duże walcarki tandemowe - na rynku dostępne są urządzenia dostosowane do każdej potrzeby. Ich pomoc jest nieoceniona podczas robót ziemnych oraz drogowych.
