Walcowanie asfaltu to proces technologiczny mający na celu wyeliminowanie nierówności i uzyskanie gładkiej powierzchni. Jest to szczególnie ważne dla drogowców, ponieważ zapewnia lepsze osiągi pojazdów oraz bezpieczeństwo podróżujących. Korzyści z walcowania asfaltu obejmują również poprawę estetyki nawierzchni. Gładka powierzchnia jest bardziej atrakcyjna wizualnie i może przyciągać więcej uwagi od potencjalnych inwestorów lub turystów. Ponadto walcowanie asfaltu może zmniejszyć hałas generowany przez samochody, co czyni je bardziej przyjaznym środowisku.
Walcowanie asfaltu jest ważnym elementem budowy dróg i chodników. To proces, który wymaga odpowiedniego sprzętu oraz doświadczenia operatora walca drogowego. Walec drogowy jest urządzeniem mechanicznym, które wykorzystuje swoją masę i wibracje do zagęszczania podłoża. Walcowanie jest niezbędne przy budowie dróg, mostów, lotnisk i innych infrastruktur. To nie tylko proces techniczny, ale również sztuka, która wymaga doświadczenia i wiedzy.
Definicja i Rodzaje Walców Drogowych
Walec drogowy to maszyna budowlana służąca do wyrównywania i utwardzania powierzchni. Działa poprzez nacisk i ruch wałów, które ubijają materiał. Maszyna ta jest zaprojektowana specjalnie do pracy na drogach, posiadając duże koła napędowe, które umożliwiają poruszanie się po nierównym terenie bez uszkadzania go. Współczesne maszyny do zagęszczania nawierzchni to zaawansowane urządzenia, które znacząco różnią się od swoich historycznych odpowiedników. Główne zadania walca to zagęszczanie gruntu, profilowanie terenu i utwardzanie warstw bitumicznych.
Typy walców drogowych
Istnieją różne rodzaje walców drogowych, w tym:
- Walce statyczne: Działają wyłącznie poprzez swój ciężar.
- Walce wibracyjne: Wykorzystują drgania do zwiększenia siły zagęszczania. Przykładowo, Bomag BW 213 osiąga lepsze rezultaty na mieszankach mineralnych dzięki systemowi wibracji.
- Walce kombinowane: Posiadają zarówno wał metalowy, jak i ogumiony.
Kluczowe elementy konstrukcji i parametry
Walec drogowy składa się z dużej metalowej obręczy, napędzanej silnikiem spalinowym lub hydraulicznym. Obręcz ta ma za zadanie prasować materiał użyty do budowy nawierzchni drogi. Walec ma również silnik o dużej mocy, który pozwala mu wykonywać ciężkie prace związane z utwardzeniem powierzchni. Posiada również specjalne narzędzie do wyrównywania powierzchni oraz system hydrauliczny, który umożliwia regulację głębokości roboczej.
Kluczowe parametry techniczne decydujące o skuteczności tych maszyn to nacisk liniowy oraz średnica wałów. Wały mogą ważyć nawet 20 ton, a ich ciężar odgrywa kluczową rolę w procesie zagęszczania. Kształt wałów również ma znaczenie: gładkie wały idealnie sprawdzają się przy końcowym wygładzaniu, a modele z wypustkami (tzw. "koła owczej stopy") są przeznaczone do zagęszczania gruntu spoistego.
Porównanie z innymi maszynami budowlanymi
Walec drogowy różni się od innych maszyn budowlanych tym, że jest zaprojektowany specjalnie do pracy na drogach. W przeciwieństwie do spychaczy czy ładowarek, które służą do usuwania gruzu, skarpowania terenu czy transportowania materiałów, walce skupiają się na precyzyjnym dociskaniu materiału. Każda z tych maszyn ma swoje unikalne cechy techniczne i funkcje, dzięki czemu można je dopasować do określonego rodzaju pracy budowlanej.
Zasady Działania i Technika Walcowania
Mechanizm pracy walca drogowego opiera się na zagęszczaniu materiału poprzez jego wałowanie. Podczas pracy walec porusza się po nawierzchni, wywierając nacisk na podłoże. Proces zagęszczania asfaltu i podłoża jest kluczowy dla uzyskania trwałej i stabilnej nawierzchni. Nowoczesne technologie pozwalają maszynom do zagęszczania działać z niespotykaną dotąd precyzją.
Proces zagęszczania
Sercem każdego walca jest układ napędowy, składający się z silnika, przekładni oraz sprzęgła hydrokinetycznego. Nowoczesne modele wykorzystują hydraulikę tłoczkową pracującą pod ciśnieniem do 350 bar. Praca przebiega w trzech etapach:
- Wstępne profilowanie terenu.
- Zagęszczanie wibracyjne: Do akcji wkraczają wibratory udarowe (25-50 Hz). Dzięki temu każda warstwa osiąga optymalną gęstość.
- Ostateczne wygładzanie: Wykonywane gładkimi wałami.
Prawidłowe walcowanie zmniejsza porowatość materiału o 15-25%, co przekłada się bezpośrednio na wytrzymałość nawierzchni. Kluczowe znaczenie ma temperatura pracy; dla mieszanek bitumicznych optymalny zakres to 110-140°C.
Technika walcowania asfaltu
Temperatura asfaltu ok. 140°C jest optymalna dla rozpoczęcia walcowania, choć może być różna w zależności od lepkości użytego asfaltu. Walce muszą być ustawione tyłem do kierunku układania nawierzchni, co oznacza, że za rozkładarką jako pierwsze znajduje się koło napędowe walca. Jeżeli walec zostanie wprowadzony na zagęszczaną mieszankę przodem (jako pierwsze koło sterujące), mogą utworzyć się wybrzuszenia warstwy, wyraźne zwłaszcza po pierwszym przejeździe walca. Przyczyną tego zjawiska jest popychanie niezagęszczonej mieszanki przez koło sterujące.
Schematy walcowania
- Wałowanie na wzniesieniu: Jest jedynym wyjątkiem od zasady "tyłem do kierunku układania nawierzchni", gdzie walcowanie rozpoczyna się przy wyżej położonej krawędzi.
- Pasy walcowania: Muszą zachodzić na siebie bokami (około 20-30 cm). Pierwszy pas walcowania rozpoczyna się w odległości około 20 cm od krawędzi. Gdyby zagęszczanie rozpoczęto bezpośrednio od brzegu, mogłoby dojść do opadania walca na zewnętrzną stronę. W trakcie przejazdu kolejnymi pasami zagęszcza się pozostałą powierzchnię.
- Układanie nawierzchni z obramowaniem bocznym (np. krawężnik): Pierwszy pas walcowania można rozpocząć bezpośrednio z boku, ponieważ opadanie walca na bok w kierunku krawężnika nie jest możliwe.
Szczególne przypadki i wyzwania
- Spoina środkowa: Zagęszczanie spoiny środkowej (około 10-20 cm) odbywa się z wykorzystaniem oscylacji, aby uniknąć uszkodzenia zimnego asfaltu.
- Nadmierny nacisk: Zbyt duża siła nacisku może spowodować uszkodzenie warstwy asfaltowej lub jej deformację, co może prowadzić do szybszego zużycia się nawierzchni.
- Wysokie temperatury: Czasami otrzymuje się z wytwórni mieszankę o zbyt wysokiej temperaturze. W takich okolicznościach (np. temperatura 140°C) asfalt powinno zagęszczać się jedynie statycznie lub statycznie, aby uniknąć rozkruszania ziaren i rozwarstwienia (np. wypychania bitumu na powierzchnię).
- Zagęszczanie skarp: Ramowe wersje przegubowe walców pozwalają na pracę na nierównym terenie, np. skarpach, gdzie tradycyjne walce ze sztywną ramą mogą mieć problem.
Historia i Ewolucja Walców Drogowych
Początki - walce konne
Wzmianki o pierwszych niewielkich wałkach drogowych, wykonanych z pnia drzew twardych i ciągniętych przez konie, pochodzą ze starożytności. Powrót do skutecznego zastosowania walców ściśle związany jest z opracowaniem metody budowania dróg bitych z kolejnych warstw tłuczonego kamienia ubijanego przez walce, pomysłu Pierre’a Tresageuta - francuskiego inżyniera, pioniera budowy dróg. Metodę tę rozwijali Thomas Telford i John McAdam.
W 1787 roku Louis Cessart zbudował konny żeliwny walec drogowy o szerokości 2,5 m, średnicy 0,9 m i masie 3,5 t. Konstrukcje walców i technikę ich zastosowania udoskonalano przez ponad 100 lat. Wały konne miały średnicę 1,2 - 1,6 m, szerokość 1,1 - 1,3 m. Pierwotnie konstruowano wałki z płaszczem mającym krzywiznę wygiętą ku wnętrzu, dostosowując się do kształtu przyszłej nawierzchni. Praktyka wskazała racjonalniejszą konstrukcję wybrzuszenia na zewnątrz oraz zakładanie do wałków dyszli obrotowych, albo co najmniej możliwość przełożenia dyszla wraz z zaprzęgiem w obu kierunkach wałowania. Siła pociągowa były konie, a ich liczba była liczona na każdą 1 tonę pełnego wałka - jeden koń. Praktyczna granica zaprzęgu dochodziła do 4 par koni, co dawało średnią szybkość ruchu od 0,5 - 0,75 m/s.
Początkiem XX wieku droga wywałowana wałem konnym nie stanowiła już nawierzchni należycie odpornej dla ruchu pojazdów.
Era maszyn parowych
Choć Anglia uznawana jest często za kolebkę maszyn parowych, to pierwszy walec parowy narodził się w 1859 roku we Francji, a po kilku modyfikacjach firma Gellerat et Cie w Paryżu rozpoczęła produkcję w 1864 roku. Napęd stanowił silnik o mocy 3,5 kW. W Anglii dopiero w 1865 roku firma „Aveling & Porter” podjęła próby konstrukcji walców i dwa lata później rozpoczęła produkcję skutecznych modeli walców parowych.
Pierwsze walce charakteryzowały się dwoma wałami o zupełnie identycznych wymiarach, wahających się w granicach 1,4-1,5 m szerokości, średnicy 1,2-1,5 m i ciężarze urządzenia 17-24 t. Przy pierwszych walcach francuskich skrętny był wał tylny. Konstrukcja ta miała wiele stron ujemnych i została udoskonalona przez Anglików. Typ angielski oparty został na lokomotywie drogowej, gdzie zamiast kół zastosowano ciężkie wały cylindryczne. Ich cechą charakterystyczną była różnica średnic wałów przednich i tylnych. Nowocześniejsze wały parowe miały usytuowany dość nisko środek ciężkości całej konstrukcji, dając bardziej stateczny ruch, zwiększając zwrotność potrzebną przy pracach na większych krzywiznach. Walce parowe osiągały prędkość 3-6 km/h.
W Polsce konstrukcją i produkcją parowych urządzeń walujących zajmowały się firmy: H.Cegielski - Poznań, Warszawska Spółka Akcyjna Budowy Parowozów - Warszawa, Pierwsza Fabryka Lokomotyw w Chrzanowie.
Walce spalinowe i nowoczesne technologie
Po raz pierwszy do napędu walca parowego zastosowano silnik spalinowy w 1902 roku w Anglii. Pojawienie się walców spalinowych zadośćuczyniło potrzebom, jednak jeszcze długo pozostawały one w cieniu walców parowych. Na początku napędzane były motorem wybuchowym, następnie silnikiem Diesla. Wykazywały one przede wszystkim wyższość nad walcami parowymi w czasie gotowości do pracy, tańszą i łatwiejszą obsługą oraz oszczędnością materiałów pędnych - zużywanego tylko w okresie pracy, w odróżnieniu od walców parowych, których gotowość uzależniona była od stałego utrzymywania urządzenia „pod parą”, a kocioł nie był wygaszany.
W roku 1932 został skonstruowany pierwszy na świecie walec tandemowy z napędem na obie osie i z obiema osiami skrętnymi. Z początkiem lat 60-tych został zaprezentowany pierwszy walec na kołach gumowych z napędem na obie osie i z obiema osiami skrętnymi. Dzięki tym pierwszym walcom drogowym z napędem hydrostatycznym stało się wówczas możliwe profesjonalne zagęszczanie asfaltów lanych. Także w tym okresie rozwinęło się dynamiczne zagęszczanie z wykorzystaniem wibracji. Współczesne walce drogowe, wyposażone w silniki spalinowe lub hydrauliczne (50-200 KM) oraz intuicyjne systemy sterowania, są efektem postępu technologicznego, który znacząco poprawił efektywność prac drogowych. Przyszłość należy do autonomicznych maszyn wyposażonych w sztuczną inteligencję.
Konserwacja i Eksploatacja Walców Drogowych

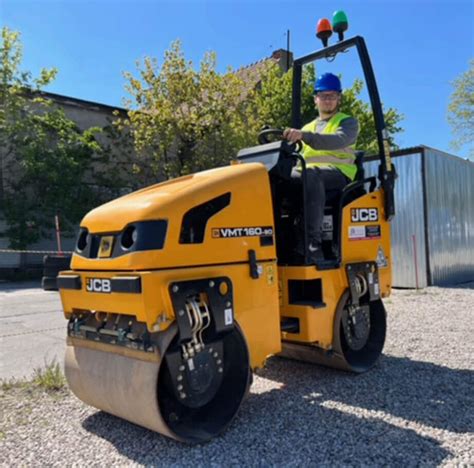

Obsługa walca drogowego wymaga przestrzegania instrukcji obsługi oraz zasad bezpieczeństwa. Każdy dzień pracy operatora powinien zaczynać się od przeglądu technicznego maszyny. Systematyczna konserwacja walca drogowego to nie koszt, lecz realna oszczędność. Zaniedbanie czyszczenia walca może prowadzić do poważnych usterek. Aby zapewnić długą żywotność walca drogowego, należy regularnie przeprowadzać jego konserwację, sprawdzać stan techniczny oraz wykonywać niezbędne naprawy.
Przeglądy techniczne i konserwacja
- Codzienne przeglądy: Przed rozpoczęciem pracy należy sprawdzić wszystkie kluczowe elementy maszyny.
- Czyszczenie: Regularne czyszczenie walca zapobiega gromadzeniu się zanieczyszczeń, które mogą prowadzić do usterek.
- Smarowanie: Ważne jest regularne smarowanie ruchomych części, aby zapewnić płynną pracę.
- Woda zraszająca: Należy zwracać uwagę na ilość wody zraszającej, szczególnie podczas walcowania asfaltu, aby zapobiec przywieraniu materiału do wałów.
W przypadku walców parowych konieczne było stałe utrzymywanie urządzenia „pod parą”, co wymagało niegaszenia kotła i utrzymywania temperatury wody. Walce spalinowe są pod tym względem bardziej ekonomiczne, zużywając paliwo tylko w okresie pracy.
Bezpieczeństwo pracy
Walec to maszyna ciężka, ale wolna. I właśnie dlatego wielu operatorów bagatelizuje jej potencjalne zagrożenia. Konieczne jest zawsze zachowanie ostrożności i przestrzeganie zasad bezpieczeństwa na placu budowy. Kiedy walec nie pracuje, również wymaga troski, np. zabezpieczenie przed kradzieżą.
Znaczenie Walców Drogowych w Infrastrukturze
Walce drogowe są jednym z najważniejszych narzędzi wykorzystywanych do budowy dróg. Służą one do usuwania nierówności i ustalania poziomu podłoża, co jest kluczowe dla utrzymania trwałej i bezpiecznej drogi. Walce drogowe mogą być wykorzystywane do prac takich jak: rozprowadzanie materiału na powierzchni, wyrównywanie powierzchni, usuwanie skaz i innych niedoskonałości oraz tworzenie profilu drogi.
Korzystanie z walców drogowych ma wiele korzyści dla budowy dróg. Przede wszystkim pomaga to zapewnić trwałość i bezpieczeństwo na drodze poprzez stworzenie równego podłoża. Walce drogowe są bardzo efektywnym sposobem na prace budowlane, ponieważ można je łatwo manewrować i są one bardzo precyzyjne. Umożliwia to równomierne rozprowadzanie materiału na powierzchni oraz tworzenie idealnego profilu drogi. Walce drogowe są również bardzo oszczędne, ponieważ minimalizują ilość odpadów produkowanych podczas procesu budowy dróg.
Walec drogowy to niezbędne ogniwo każdej inwestycji drogowej - od budowy chodników i dróg, po zagospodarowanie placów przemysłowych czy terenów pod infrastrukturę miejską. Ta z pozoru prosta maszyna skrywa w sobie zaawansowane rozwiązania techniczne, które wymagają odpowiedniego traktowania.
Kurs Operatora Walca Drogowego
Kurs operatora walca drogowego jest doskonałym sposobem na zdobycie wiedzy i umiejętności potrzebnych do pracy na stanowisku operatora walca drogowego. Operatorzy walców drogowych są odpowiedzialni za utrzymanie dróg publicznych w dobrym stanie, co oznacza, że muszą oni posiadać odpowiednie kwalifikacje i umiejętności.
Kurs operatora walca drogowego dostarcza uczestnikom niezbędnej wiedzy i praktycznych umiejętności, aby móc bezpiecznie i skutecznie obsługiwać maszyny tego typu. Uczestnicy kursu poznają podstawowe techniki operowania walcem drogowym oraz dowiedzą się o różnych rodzajach maszyn tego typu. Po ukończeniu kursu uczestnicy będą mogli pracować jako operatorzy walców drogowych, a także bardziej efektywnie wykonywać swoje obowiązki. Kolejną ważną zaletą podjęcia kursu operatora walca drogowego jest to, że można go ukończyć w ciągu nawet dwóch tygodni. Oznacza to, że można szybko rozpoczynać pracę jako operator walca drogowego po ukończeniu kursu.
Firmy budowlane często oferują dodatkowe szkolenia dla swoich pracowników, aby pomóc im lepiej radzić sobie z nowym sprzętem lub technologiami. Profesjonalny kurs operatora walca uczy nie tylko obsługi maszyn, ale również zasad ich prawidłowej konserwacji i bezpiecznej eksploatacji.
Zabytki Techniki Drogowej w Polsce
Zabytki techniki są dokumentami kultury narodowej, świadczącymi o tradycjach myśli technicznej i dokumentujące jej rozwój. W roku 1974 kierownictwo Ministerstwa Komunikacji Centralnego Zarządu Dróg Publicznych, mając na uwadze, że rok 1975 ogłoszono międzynarodowym rokiem ochrony zabytków, podjęło się zadania opracowania katalogu zabytków z zakresu budownictwa drogowego i mostowego i rozpoczęło gromadzenie zbiorów w tym zakresie.
W kolejnych latach zintensyfikowano działania. Do końca lat 80 XX wieku w jednostkach drogownictwa, głównie w rejonach dróg publicznych, istniało ponad 30 izb tradycji. Stanowiły osobne pomieszczenia na terenie biur lub baz technicznych, gdzie w stałych ekspozycjach znajdowały się księgozbiory, narzędzia, dokumenty, maszyny, urządzenia. Powstały znaczne zbiory maszyn, narzędzi i urządzeń służących niegdyś do budowy i utrzymania dróg i obiektów mostowych. Stopniowo utworzono z nich skanseny w pomieszczeniach lub na zapleczach tych zakładów. Ogółem w jednostkach drogowych zarządzanych przez GDDP zorganizowano 8 skansenów techniki drogowej.
Nie przetrwały one wszystkie okresu transformacji, jednak to co pozostało stanowi bezcenny skarb techniczny. Kilkadziesiąt zachowanych walców konnych, parowych, spalinowych, beczkowozów i innych maszyn pod ochroną GDDKiA stanowi unikatowy zbiór na skalę światową.
