Walec Wibracyjny: Kluczowa Maszyna w Budownictwie Drogowym i Lądowym

Odpowiednie przygotowanie podłoża jest niezwykle ważne w przebiegu wielu prac budowlanych, a szczególnie dobrze widać to na przykładzie prac drogowych, czyli budowie i renowacji wszelkiego rodzaju dróg. Wszelkie niedokładności w przygotowaniu podłoża mogą skutkować przyspieszonym tempem zużywania się nawierzchni i spadkiem bezpieczeństwa prowadzenia. Dlatego tak ważną rolę w budowie dróg odgrywają walce.

Walec budowlany to niezbędna maszyna budowlana do zagęszczania gruntu i asfaltu, szczególnie w pracach ziemnych i drogowych. Jest to ciężka maszyna budowlana, która znajduje zastosowanie głównie przy zagęszczaniu gruntu, asfaltu lub innych materiałów budowlanych. Odgrywa kluczową rolę w budowie dróg oraz w inżynierii lądowej, pomagając w tworzeniu stabilnej podbudowy dla dróg, parkingów, lotnisk i innych projektów infrastrukturalnych.

Rys Historyczny i Podstawy Działania Walców

Współczesny walec drogowy to bardzo rozbudowane rozwiązanie, które znane jest już właściwie od czasów starożytnych. Przez wieki podstawowa konstrukcja walca oraz zasada jego działania pozostała taka sama. Walec wyposażony jest w jeden lub więcej cylindrycznych wałów, których zadaniem jest dociążanie warstw gruntu. Walcownice to duże maszyny, które dociskają glebę, asfalt oraz inne materiały, aż staną się wystarczająco zwarte, by wytrzymać obciążenie dróg i budynków.

Podstawowe Zasady Działania

Walce działają dzięki połączeniu masy i wibracji, aby zagęścić podłoże. Masa walca odgrywa tutaj kluczową rolę. Przejeżdżając po materiale, ciężar walca służy do jego zagęszczenia. Im cięższa maszyna, tym większe wywierane ciśnienie. Najważniejszym kryterium jest sposób oddziaływania na podłoże. Wyróżnia się w tej kwestii walce statyczne oraz wibracyjne.

Rodzaje Walców Budowlanych

Walce drogowe dzielą się na kilka rodzajów, zależnie od sposobu działania i przeznaczenia. W zależności od rodzaju pracy i podłoża, walce oferują szerokie możliwości zastosowań dzięki swoim różnorodnym cechom. Występują bębny gładkie lub z wypustkami, każdy z unikalnym działaniem. Istnieją trzy kluczowe rodzaje walców drogowych o odmiennym mechanizmie działania.

Walce Statyczne

Walce statyczne, znane również jako walce gładkie, wykorzystują wyłącznie swoją masę do zagęszczania podłoża. Są stosowane w mniej wymagających gruntach, które nie potrzebują wibracji. Charakteryzują się prostotą i wydajnością. Zagęszczają materiał wyłącznie masą swoich gładkich cylindrów. Nie wykorzystują wibracji ani dodatkowych ruchów mechanicznych, co sprawia, że nadają się do lżejszych prac zagęszczających, takich jak przygotowanie fundamentów czy budowa małych dróg. W przypadkach, gdy praca wymaga precyzji, takich jak układanie cienkich warstw asfaltu, wypełnianie przestrzeni za ścianami oporowymi czy konserwacja starych nawierzchni drogowych, walce statyczne radzą sobie najlepiej, ponieważ utrzymują stały kontakt bez powodowania uszkodzeń uderzeniowych.

Walce Wibracyjne

Walce wibracyjne, zwane również walcami drgającymi, to zaawansowane maszyny budowlane, które, oprócz wykorzystania swojej masy, generują dodatkowe drgania, co znacząco zwiększa efektywność procesu zagęszczania podłoża. Drugie zaś wyposażone są w układ wirujących mas, generujących drgania o częstotoliwości do 50 Hz. Walce wibracyjne doskonale sprawdzają się przy zagęszczaniu gruntów sypkich i potrafią skutecznie zagęścić głębsze warstwy. Proces ten łączy ciężar i wibracje. Ciężkie stalowe rolki lub cylindry dociskają materiał, a wewnętrzny mechanizm wprawia je w drgania, co powoduje zbliżenie cząsteczek materiału. Wibracje można dostosować w zależności od rodzaju zagęszczanego materiału.

Inne Typy Walców

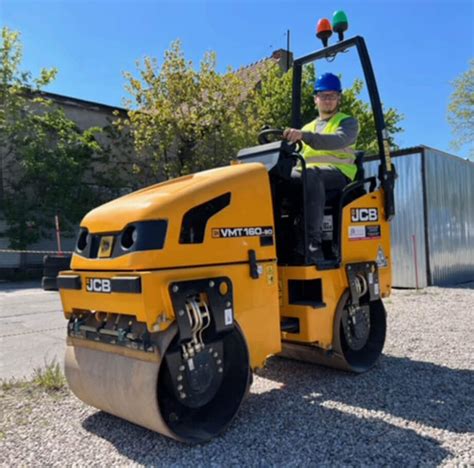

• Walec Tandemowy

  Jest to walec dwubębnowy, z gładkimi bębnami z przodu i z tyłu maszyny. Wale tandemowe z przegubowym połączeniem umożliwiają dostęp do stref przy krawężnikach, niedostępnych dla większych maszyn.

• Walec Kombinowany

  Posiada gładki stalowy bęben z przodu i opony gumowe z tyłu, łącząc zagęszczanie statyczne i dynamiczne. Walce kombinowane stosuje się w obróbce asfaltu, aby uzyskać równą i starannie wykończoną warstwę.

• Walec z Oponami (Pneumatyczny)

  Wykorzystuje wiele opon zamiast stalowych bębnów. Opony te równomiernie rozkładają nacisk, umożliwiając lekkie zagęszczanie bez uszkodzenia powierzchni. Dzięki gumowym oponom, równomiernie dociskają nawierzchnię, idealnie nadając się do zagęszczania asfaltu i elastycznych nawierzchni, zapewniając wysoką jakość zagęszczenia bez ryzyka uszkodzeń. Wale pneumatyczne wywierają ciśnienie sprzyjające tworzeniu jednolitej warstwy asfaltowej.

• Walec Oscylacyjny

  Działa na zasadzie ruchu oscylacyjnego, a nie wibracji. Mechanizm oscylacyjny wykonuje ruch boczny zamiast pionowego, co zmniejsza wpływ na otaczające struktury.

• Walec z Kolcami (Okołkowany)

  Posiada bębny z wystającymi "kolcami". Kolce te wbijają się głęboko w ziemię, co sprawia, że jest to idealny sprzęt do zagęszczania gliny lub gruntów spoistych. Żebrowane bębny rozbijają grudki i poprawiają wzajemne sprzężenie.

• Walce Udarowe

  Rzadziej wykorzystywane modele, wytwarzają siłę nacisku poprzez swobodnie spadające obciążniki.

Szczegółowa Zasada Działania Walca Wibracyjnego

Walec wibracyjny jest maszyną o dużej wytrzymałości, stosowaną przy budowie i utrzymaniu dróg. Zasada działania opiera się na wibracjach i zagęszczaniu. Walec wibracyjny napędzany jest silnikiem, zwykle spalinowym, wykorzystującym benzynę lub olej napędowy.

1. Moc silnika przenoszona jest na układ wibracyjny i układ jezdny walca drogowego poprzez układ przeniesienia napędu.
2. Układ wibracyjny składa się zwykle z pary mimośrodowych wałów i przekładni wibracyjnych. Gdy moc silnika zostanie przeniesiona na przekładnię wibracyjną, wał mimośrodowy będzie się obracał, wytwarzając siłę wibracji.
3. Siła drgań przenoszona jest na płytę wibracyjną lub bęben walca drogowego poprzez przekładnię wibracyjną. Te wibracyjne płyty lub walce wibrują tam i z powrotem po powierzchni drogi, powodując wibracje gleby lub warstwy asfaltu.
4. Wibracje pomagają ułożyć cząstki w ciasniejszych konfiguracjach, zmniejszając porowatość i zwiększając gęstość materiału. Zmniejszają one odstępy między cząstkami gleby, zwiększając w ten sposób jej zwięzłość.
5. Układ jezdny umożliwia poruszanie się walca po drodze. Składa się zwykle z gąsienic lub kół, które stykają się z podłożem i zapewniają przyczepność, umożliwiając walec poruszanie się do przodu lub do tyłu.

Dzięki połączeniu wibracji i zagęszczania, walec wibracyjny może skutecznie zagęścić warstwę gleby lub asfaltu, dzięki czemu droga będzie mocniejsza i gładsza.

Parametry Techniczne i Wydajność Walców Wibracyjnych

Wydajność walcownicy drogowej zależy od ciśnienia na podłożu, szerokości bębna, powierzchni styku, częstotliwości i amplitudy wibracji oraz rodzaju gleby lub materiału, który jest zagęszczany.

• Ciśnienie i Szerokość Bębna: Dwunastotonowa walcownica zwykle wywiera ciśnienie na podłoże w zakresie 500-800 kPa, w zależności od szerokości bębna i powierzchni kontaktu. Szersze bębny zmniejszają ciśnienie na jednostkę powierzchni, jednocześnie poprawiając jednolitość, co jest kluczowe dla nawierzchni drogowych. Walcownice statyczne generują ciśnienie 8-12 ton/m².
• Częstotliwość i Amplituda Wibracji: Systemy wibracyjne działają z częstotliwością 2000-4500 wibracji na minutę (VPM), umożliwiając o 30% głębsze zagęszczenie niż metody statyczne. Przemienne siły ścinające pomagają w ponownym ułożeniu cząstek w ciasniejsze konfiguracje. Amplituda kontroluje intensywność siły, a częstotliwość określa szybkość cyklu. Wyższe częstotliwości (>2500 VPM) nadają się lepiej do asfaltu, podczas gdy niższe zakresy (1800-2200 VPM) są bardziej odpowiednie dla gruntów sypkich. Masy niecentryczne wewnątrz bębna obracają się z prędkością 1500-4000 VPM, generując energię mechaniczną, która rozchodzi się przez materiał. To zmniejsza zawartość powietrza o 18-35% w porównaniu do zagęszczania statycznego.
• Efektywność Zagęszczania: Zaawansowane mechanizmy wibracyjne wykorzystują zasadę rezonansu harmonicznego, osiągając do 98% efektywności zagęszczania w gruntach spoiwowych, znacząco skracając czas realizacji projektów i poprawiając integralność konstrukcyjną. Modele wibracyjne dodają siłę dynamiczną, osiągając gęstość 92-95% w materiałach sypkich. Jednostki wibracyjne zmniejszają niezbędną liczbę przejazdów o 40%, zwiększając wydajność bez utraty jakości.
• Zastosowanie w zależności od projektu: Duże projekty drogowe wykorzystują zazwyczaj walce o masie powyżej 12 ton, podczas gdy naprawy lokalne preferują jednostki tandemowe o masie 3-5 ton.

Proces Zagęszczania i Czynniki Wpływające na Efektywność

Proces zagęszczania asfaltu i podłoża jest kluczowy dla uzyskania trwałej i stabilnej nawierzchni. Walcowanie to nie tylko proces techniczny, ale również sztuka, która wymaga doświadczenia i wiedzy.

Przygotowanie Podłoża

Rozpoczęcie pracy wiąże się przede wszystkim z przygotowaniem podłoża. Oznacza to usunięcie wszelkich pozostałości i upewnienie się, że grunt jest odpowiednio przygotowany zgodnie z wymaganiami technicznymi. Operatorzy zazwyczaj rozpoczynają od kilku podstawowych przejazdów statycznych po całym obszarze, aby zapewnić stabilność na poziomie podstawy, zanim przystąpią do właściwej pracy polegającej na zagęszczaniu z wykorzystaniem wibracji. Takie podejście krok po kroku dobrze sprawdza się przy przegrupowywaniu cząstek gleby, szczególnie w przypadku materiałów sypkich.

Grubość Warstw i Liczba Przejazdów

Wibracje o częstotliwości od 25 do 40 Hz najefektywniej niszczą trudne do złamania wiązania między cząstkami, co potwierdziły różne badania dotyczące walców drogowych. W przypadku gruntów sypkich większość ekspertów zaleca grubości warstw w zakresie od 150 do 300 mm, podczas gdy grunty spoiste najlepiej kompaktować przy grubości warstw około 100-200 mm. Osiągnięcie gęstości rzędu 90% wymaga zwykle od czterech do ośmiu przejazdów walcem przy odpowiednio przygotowanym podłożu. Należy jednak uważać na gleby gliniaste, które często potrzebują dziesięciu lub więcej przejazdów, a operatorzy powinni znacznie zmniejszyć prędkość.

Rola Zawartości Wody

Duże znaczenie ma również zawartość wody. Nawet niewielkie zmiany mają duży wpływ. Jeśli poziom wilgoci odbiega jedynie o 2%, piaskowe grunty mogą stracić od 3% do 5% swojego potencjalnego zagęszczenia, co czyni dodatkową pracę związaną z ubijaniem niemal bezcelną. Wykonanie zagęszczenia na poziomie 90-95% maksymalnej gęstości suchej (MDD) zapewnia, że zawartość powietrza spadnie poniżej 15%, co znacząco zwiększa nośność. Raporty inżynierii drogowej potwierdzają, że przestrzeganie tego progu zapobiega 78% problemów związanych z odkształceniem nawierzchni.

Nowoczesne Technologie i Komfort Pracy Operatora

Rozwój technologiczny nie ominął również walców drogowych. Nowoczesne modele charakteryzują się nie tylko lepszą wydajnością, ale również większym komfortem pracy dla operatorów.

• Zaawansowane Systemy Hydrauliczne: Najnowsze ulepszenia skróciły czasy reakcji układu hydraulicznego o 23% w porównaniu do starszych modeli, umożliwiając adaptację w czasie rzeczywistym do zmieniającego się oporu materiału podczas pracy. Obwody zamknięte utrzymują stałe ciśnienie pod pełnym obciążeniem, zapewniając stabilną wydajność nawet na stromych pochyłościach.
• Napęd i Manewrowość: Napęd na wszystkie koła z automatycznym systemem kontroli trakcji zapobiega poślizgowi kół na pochyłościach do 15%. Zespołowa konstrukcja układu skrętu umożliwia bardzo małe promienie skrętu (aż do 9,5 metra), co idealnie nadaje się do warunków miejskich.
• Komfort i Bezpieczeństwo Operatora: Kabiny certyfikowane ROPS są wyposażone w elementy tłumiące wibracje, zmniejszające zmęczenie operatora o 40% podczas długich zmian.
• Inteligentne Monitorowanie i Sterowanie: Ekrany dotykowe wyświetlają kluczowe parametry, takie jak bieżące wartości wskaźnika zagęszczenia (CMV), temperatura bębna (optymalny zakres: 120-150°C dla asfaltu) oraz zużycie paliwa (średnio 6,8-8,2 l/godz). Termografia podczerwieni umożliwia teraz wykrywanie w czasie rzeczywistym niedostatecznie zagęszczonych obszarów poprzez różnice temperatur przekraczające 2°C, umożliwiając natychmiastowe działania korygujące.
• Systemy GPS i Czujniki IoT: Najnowsze modele walców są wyposażone w system GPS do mapowania zagęszczenia oraz zaawansowane czujniki IoT, które sprawdzają twardość podłoża aż dwadzieścia razy na sekundę. Zgodnie z przeprowadzonymi testami, te nowe systemy ograniczają nadmierne zagęszczanie gleby i pozwalają zaoszczędzić około 18 procent energii. Dodatkowo osiągają optymalny poziom pokrycia niemal wszystkich obszarów poprawnie, przy współczynniku zgodności wynoszącym około 98 procent. Mapy gęstości w czasie rzeczywistym wyświetlające się bezpośrednio na desce rozdzielczej w kabinie operatora umożliwiają pracownikom natychmiastowe dostosowanie ustawień w razie potrzeby, co przekłada się na lepsze rezultaty ogółem oraz mniejszą liczbę błędów na dużych placach budowy, gdzie kluczowe znaczenie ma spójność.
• Ekologiczne Silniki: Silniki Tier-4 automatycznie dostosowują obroty w zależności od obciążenia, zmniejszając emisję o 22%, przy jednoczesnym utrzymaniu efektywności zagęszczania powyżej 95%.

Konserwacja i Długowieczność Maszyny

Aby zapewnić długą żywotność walca drogowego, należy regularnie przeprowadzać jego konserwację, sprawdzać stan techniczny oraz wykonywać niezbędne naprawy. Obsługa walca drogowego wymaga przestrzegania instrukcji obsługi oraz zasad bezpieczeństwa.
