Ładowarki teleskopowe, takie jak Weidemann T6025, to złożone maszyny wymagające precyzyjnej diagnostyki w przypadku awarii. Jednym z częściej występujących problemów może być usterka układu jazdy, która paraliżuje pracę urządzenia. W takich sytuacjach kluczowe staje się posiadanie dostępu do rzetelnej dokumentacji technicznej, w tym schematów elektrycznych, które są nieocenioną pomocą w lokalizowaniu i usuwaniu usterek.
Problemy z Układem Jazdy w Weidemann T6025 (2015r.)
W przypadku ładowarki teleskopowej Weidemann T6025 z 2015 roku (numer seryjny: 407010325) zgłoszono problem, polegający na tym, że maszyna nie chce załączyć jazdy w żadnym kierunku. Dodatkowo, na joysticku jednocześnie migają obie strzałki oraz emitowane są krótkie sygnały dźwiękowe. Te objawy wskazują na poważną awarię w systemie sterowania jazdą, która wymaga dokładnej diagnozy elektrycznej.
Poszukiwanie Schematów Elektrycznych i Dokumentacji Serwisowej
W obliczu tak specyficznej usterki, nieocenioną pomocą byłaby serwisówka lub same schematy elektryki. Użytkownicy często poszukują takiej dokumentacji w dziale serwisowym na stronach producenta, w tym przypadku Weidemann. Należy jednak pamiętać, że choć instrukcje ze schematami mogą być dostępne, sama elektryka bywa mało czytelna lub trudna do interpretacji bez specjalistycznej wiedzy.
W niektórych przypadkach, poszukiwania kończą się jedynie na katalogach części, a schematów elektrycznych nie ma w ogóle, co utrudnia diagnostykę. Możliwe, że sposób wyszukiwania dokumentacji wymaga precyzniejszego podejścia lub dostępu do autoryzowanych źródeł.
Możliwe Przyczyny i Lokalizacja Komponentów
Analizując zgłoszone objawy, warto rozważyć kilka potencjalnych przyczyn problemu oraz sprawdzić kluczowe komponenty:
- Sterownik jazdy: Sugerowano, że sterownik ten znajduje się po prawej stronie kabiny, od strony wysięgnika, pod osłoną. Jest to element odpowiadający za przetwarzanie sygnałów z joysticka i sterowanie układem jazdy.
- Złącza i styki: Należy sprawdzić, czy nie ma zaśniedziałych złączy, które mogłyby zakłócać przepływ sygnałów elektrycznych.

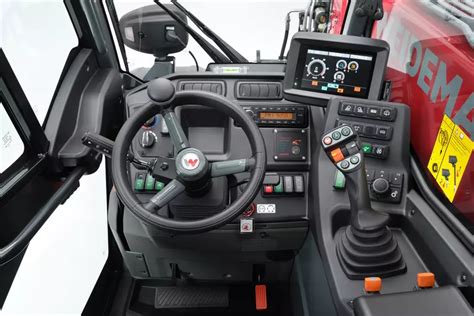

- Joystick: Kontrola styków w joysticku jest kluczowa, ponieważ to właśnie z niego pochodzą komendy sterujące jazdą.
Warto również zwrócić uwagę, że sterownik jazdy może być zlokalizowany bezpośrednio przy pompie, co wskazuje na jego ścisłe powiązanie z hydraulicznym układem napędowym maszyny.
Rozwiązanie Problemu
W opisywanym przypadku, pomimo początkowych trudności z diagnostyką i poszukiwaniem schematów, problem ostatecznie został zidentyfikowany. Przyczyną braku możliwości załączenia jazdy i towarzyszących temu sygnałów świetlnych i dźwiękowych był uszkodzony joystick. Jego naprawa lub wymiana pozwoliła na przywrócenie pełnej funkcjonalności układu jazdy ładowarki Weidemann T6025.
