Sprzęgło wiskotyczne i odśrodkowe w maszynach spalinowych

Sprzęgła stanowią kluczowe elementy konstrukcyjne w różnego rodzaju maszynach, w tym pojazdach, służąc do efektywnego przekazywania momentu obrotowego z wału napędowego do wału napędzanego. Ich głównym zadaniem jest płynne przeniesienie energii mechanicznej generowanej przez silnik na poszczególne elementy robocze urządzenia. Ponadto sprzęgło pełni funkcję amortyzatora, chroniąc układ napędowy przed uszkodzeniami spowodowanymi zbyt wysokim momentem obrotowym.

Sprzęgło wiskotyczne: Budowa i zasada działania

Charakterystyka sprzęgła wiskotycznego

Sprzęgło wiskotyczne to rodzaj sprzęgła umożliwiającego płynną regulację rozdziału momentu obrotowego - od całkowitego rozłączenia do niemal sztywnego połączenia. Przeniesienie momentu obrotowego między dwoma obracającymi się elementami następuje za pośrednictwem cieczy o dużej lepkości, którą jest specjalny olej silikonowy (olej wiskotyczny).

Budowa sprzęgła wiskotycznego

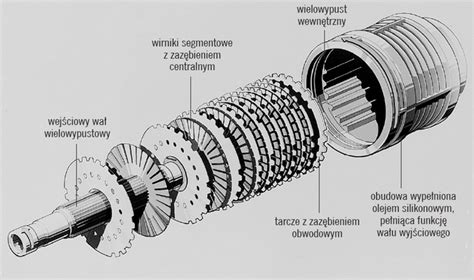

Sprzęgło wiskotyczne najczęściej jest sprzęgłem automatycznym o prostej budowie. W jego zamkniętej obudowie umieszczone są dwa zespoły tarcz, ułożonych naprzemiennie. Tarcze te mają możliwość nieznacznego zmieniania położenia w orientacji osiowej. Całość układu jest ściśle zamknięta i wypełniona olejem silikonowym.

Zasada działania sprzęgła wiskotycznego

Działanie sprzęgła wiskotycznego opiera się na zmianie lepkości specjalnego oleju silikonowego (oleju wiskotycznego) w zależności od temperatury. Regulację stopnia zasprzęglenia uzyskuje się poprzez:

• zmianę ilości cieczy między tarczami sprzęgła,
• zmianę odległości między tarczami,
• zmianę lepkości cieczy, uzyskiwaną w wyniku zmiany temperatury lub innych parametrów fizycznych (np. włączenie pola elektrycznego).

W niskiej temperaturze olej wiskotyczny ma niewielką lepkość, co umożliwia względny ruch obu wałów prawie bez oporu. W wysokiej temperaturze lepkość tego oleju gwałtownie wzrasta, powodując zesprzęglenie wałów. Opory wzajemnego ruchu okładzin stają się wówczas tak duże, że oba wały poruszają się w przybliżeniu z jednakową prędkością obrotową.

Przejście od stanu rozłączenia do stanu zesprzęglenia następuje w wyniku przekroczenia pewnej progowej różnicy prędkości obrotowych wałów. Zesprzęglenie następuje w bardzo krótkim czasie dzięki szybkiemu wzrostowi temperatury oleju wiskotycznego, co jest związane z wydzielaniem ciepła w przemieszczających się względem siebie warstwach lepkiej cieczy.

Rola sprzęgła wiskotycznego w układzie chłodzenia silnika

Jednym z elementów układu regulacji temperatury silnika spalinowego jest wentylator, kierujący strumień powietrza na chłodnicę. Wentylator ten jest połączony sprzęgłem wiskotycznym z innym obracającym się elementem napędzanym przez silnik, np. wałem wirnika pompy cieczy chłodzącej silnik. Umieszczenie wentylatora na takim wale bez użycia sprzęgła byłoby nieekonomiczne, gdyż obracałby się on również wówczas, gdy nie ma potrzeby dodatkowej wentylacji chłodnicy. Zwiększałoby to opory ruchu silnika i utrudniałoby osiągnięcie właściwej temperatury pracy.

Sprzęgło wentylatora ma za zadanie sprawić, że wentylator w stanie wyłączonym obraca się znacznie wolniej od wirnika pompy chłodzenia. W miarę wzrostu temperatury (i zarazem zapotrzebowania na wentylację) jego prędkość obrotowa ulega zwiększeniu, zbliżając się stopniowo do prędkości obrotowej wirnika. Gdy z silnika do chłodnicy napływają duże ilości gorącego płynu, na sprzęgło trafia strumień gorącego powietrza pochodzącego z chłodnicy, podanego przez wentylator. To powoduje wzrost temperatury oleju silikonowego i „lepienie się” tarcz wewnątrz, dzięki czemu wyrównuje się prędkość obrotowa zespołu tarcz aż do stosunku 1:1, a wentylator osiąga maksymalne obroty i wymienia powietrze w chłodnicy do kilku razy szybciej. Po chwili, gdy na wentylator i sprzęgło wiskotyczne trafia chłodniejsze powietrze, olej wewnątrz schładza się, a tarcze dostają poślizgu.

Zastosowania sprzęgła wiskotycznego w układach napędowych

Sprzęgła wiskotyczne są również stosowane w układach przeniesienia napędu w celu utrzymywania niewielkiej różnicy prędkości obrotowej pomiędzy dwoma kołami pojazdu lub pomiędzy jego przednią a tylną osią. Dopóki różnice te są niewielkie (w związku z normalnym toczeniem się kół po jezdni na zakrętach i nierównościach terenu), sprzęgło pozostaje w stanie wyłączonym. Gdy jednak różnica prędkości przekroczy zadaną wartość (w wyniku poślizgu jednego z kół lub osi), następuje zesprzęglenie obu części sprzęgła i wyrównanie prędkości obrotowych, aż do ustania poślizgu. O poprawności działania sprzęgła wiskotycznego w dużym stopniu decyduje ciśnienie oleju wiskotycznego, które można regulować, zmieniając ilość oleju w przekładni.

Diagnostyka i naprawa sprzęgła wiskotycznego

Rozpoznawanie objawów uszkodzenia sprzęgła wiskotycznego

Rozpoznawanie wczesnych symptomów awarii sprzęgła wiskotycznego jest kluczowe, aby uniknąć poważniejszych problemów z silnikiem. Objawy uszkodzenia sprzęgła wiskotycznego często są subtelne, ale mogą szybko eskalować, wpływając na cały układ chłodzenia i prowadząc do destabilizacji temperatury silnika.

Typowe objawy uszkodzenia:

• Nagłe skoki temperatury silnika w korku to alarmujący sygnał.
• Zwiększone zużycie paliwa wskazuje na problem, ponieważ uszkodzone sprzęgło może prowadzić do nadmiernego obciążenia silnika.
• Nietypowe odgłosy: Ciągła praca wentylatora, nawet przy zimnym silniku, jest wyraźnym objawem zakleszczenia sprzęgła. Często słychać głośny szum lub grzechotanie, niezależne od obrotów silnika.
• Wycieki oleju silikonowego: Wizualna inspekcja może ujawnić wycieki oleju silikonowego z obudowy sprzęgła, co jest bardzo silnym wskaźnikiem uszkodzenia uszczelnień lub pęknięcia obudowy.
• Przegrzewanie silnika: Może wskazywać na uszkodzenie sprzęgła wiskotycznego, choć nie jest to jedyna możliwa przyczyna (np. niski poziom płynu chłodzącego, uszkodzona pompa wody, zablokowana chłodnica, awaria termostatu).
• Ciągła praca wentylatora, nawet po wyłączeniu lub przy zimnym silniku, jest objawem zakleszczenia sprzęgła wiskotycznego. Oznacza to, że olej silikonowy utracił swoje właściwości, a mechanizm blokujący uległ awarii, co skutkuje stałym przenoszeniem momentu obrotowego.

W pojazdach z napędem 4x4, niesprawne sprzęgło wiskotyczne może zaburzyć rozdział mocy i wpływać na układ napędowy. Ignorowanie uszkodzonego sprzęgła wiskotycznego prowadzi do kosztownych konsekwencji, takich jak przyspieszone zużycie pompy wody, uszkodzenie układu rozrządu, a najgroźniejsze jest przegrzewanie silnika, prowadzące do jego poważnego uszkodzenia i bardzo dużego wydatku na remont.

Diagnostyka sprzęgła wiskotycznego wentylatora

Precyzyjna diagnostyka sprzęgła wiskotycznego wentylatora jest niezbędna do określenia jego stanu i podjęcia właściwych kroków naprawczych.

Metody diagnostyki:

1. Test ręczny ("Zimnego Silnika"): Przy zimnym, nieuruchomionym silniku, spróbuj obrócić wentylatorem ręką. Powinien stawiać niewielki, płynny opór i wykonać od jednego do kilku obrotów. Jeśli stawia bardzo duży opór lub nie da się go obrócić - jest zatarty.
2. Test ręczny ("Gorącego Silnika"): Rozgrzej silnik do normalnej temperatury roboczej, a następnie go wyłącz. Natychmiast po wyłączeniu spróbuj obrócić wentylatorem. Powinien stawiać bardzo duży opór i zatrzymać się niemal natychmiast po puszczeniu. Jeśli wentylator obraca się swobodnie, sprzęgło jest uszkodzone.
3. Inspekcja wizualna i kontrola elementów powiązanych: Diagnostyka sprzęgła wiskotycznego obejmuje kontrolę przewodów elektrycznych, czujnika temperatury, stanu napinacza paska, chłodnicy i poziomu płynu chłodzącego. Wycieki oleju silikonowego są bardzo silnym wskaźnikiem uszkodzenia.
4. Diagnostyka komputerowa: W przypadku niejasnych objawów zaleca się profesjonalną diagnostykę. Użycie komputera diagnostycznego pozwala odczytać kody błędów (np. P0530-P0533 dotyczące czujników). Specjalistyczne narzędzia, jak Jaltest Diagnostics, umożliwiają zaawansowane testy i analizę parametrów pracy wentylatora w czasie rzeczywistym.
5. Test EOL (End Of Line): To końcowy test jakościowy przeprowadzany na 100% wyprodukowanych sprzęgieł wiskotycznych, sprawdzający kluczowe parametry, takie jak poziomy włączenia i czasy rozłączenia sprzęgła.

Podstawowe sprawdzenie sprzęgła wiskotycznego można wykonać bez specjalistycznych narzędzi, jednak dla pełnego obrazu sytuacji profesjonalna diagnostyka jest kluczowa.

Regeneracja czy wymiana sprzęgła wiskotycznego?

Po zdiagnozowaniu usterki sprzęgła wiskotycznego dostępne są dwie główne opcje: regeneracja lub wymiana na nowe.

Regeneracja sprzęgła wiskotycznego:

• Polega na wymianie oleju silikonowego i uszczelnień.
• Jest opłacalna dla starszych modeli lub przy drogich częściach oryginalnych (gdy koszt nowego sprzęgła znacznie przekracza 1000 zł).
• Jakość regeneracji zależy od warsztatu. Musi być wykonana przez doświadczonego specjalistę i objęta gwarancją.
• Sprzęgła wiskotyczne są często elementami nierozbieralnymi i nienaprawialnymi, a próby "regeneracji" czy uzupełniania oleju są nieskuteczne.

Wymiana na nowe sprzęgło wiskotyczne:

• Zapewnia pełną sprawność i gwarancję producenta, eliminując ryzyko nieprawidłowej pracy.
• Renomowane marki to Nissens, THERMOTEC, FEBI BILSTEIN. Produkty THERMOTEC spełniają normy ISO 9001 oraz ISO TS 16949, co jest gwarancją ich niezawodności.
• Koszt nowego sprzęgła wentylatora to zazwyczaj 180-600 zł, w zależności od modelu pojazdu. Wybór nowej części to inwestycja w długotrwałe, bezawaryjne działanie.
• Prawidłowy montaż jest kluczowy: powierzchnia wału musi być dokładnie oczyszczona, należy użyć nowych śrub mocujących, sprawdzić kompatybilność śmigła wentylatora, zabezpieczyć przewody elektryczne. Konieczne jest użycie klucza dynamometrycznego do właściwego dokręcenia, zgodnie z zaleceniami producenta.

Wymiana „wiskozy” jest czynnością dość prostą i warto ją rozważyć, gdy nie ma innego wyjścia lub gdy stwierdzono niepokojące objawy. Z pewnością uchroni to użytkownika przed potencjalnym oberwaniem się i uszkodzeniem samego wentylatora, jak i uszkodzeniem chłodnicy.

Sprzęgło odśrodkowe w maszynach budowlanych

Zasada działania i zastosowanie

Spora część maszyn budowlanych wyposażonych w silniki spalinowe posiada sprzęgło odśrodkowe. Jest to niewielki element, który odgrywa ogromne znaczenie w działaniu tego typu sprzętu. Jego działanie opiera się na prostych zasadach fizyki i pozwala na wygodne operowanie urządzeniem. Sprzęgło odśrodkowe działa w charakterystyczny sposób: załącza się w momencie przekroczenia pewnej prędkości obrotowej. Oznacza to, że nie przekazuje momentu obrotowego podczas biegu jałowego silnika (na tzw. luzie, bez obciążenia). Aby narzędzie robocze zaczęło działać, należy zwiększyć obroty silnika.

Zastosowanie sprzęgła odśrodkowego pozwala na swobodne rozgrzanie silnika i osiągnięcie przez niego temperatury roboczej przed przystąpieniem do korzystania z głównego narzędzia roboczego (bez konieczności jego wcześniejszego załączania). Zasada działania tego typu sprzęgła ma również wpływ na bezpieczeństwo operatora, ponieważ z chwilą zmniejszenia obrotów rozłącza się napęd i narzędzie robocze, jak np. łańcuch w pilarce łańcuchowej, przestaje się obracać. W sprzęgło odśrodkowe mogą być wyposażone m.in. młoty wyburzeniowe, zagęszczarki, przecinarki ręczne oraz pilarki.

Budowa sprzęgła odśrodkowego

Budowa sprzęgła odśrodkowego jest dosyć prosta, co przekłada się na jego trwałość. Składa się ono przede wszystkim z ciężarków, zabieraków oraz sprężyn. Narastająca prędkość obrotowa sprawia, że wzrasta nacisk na coraz szybciej wirujące ciężarki. Jeżeli siła odśrodkowa będzie większa niż siła napięcia sprężyn, ciężarki ulegną przemieszczeniu i nastąpi zetknięcie elementów ciernych (załączenie sprzęgła). Analogicznie, jeżeli obroty silnika będą maleć, sprężyny zaczną odciągać elementy cierne aż do momentu ich rozłączenia (wyłączenie sprzęgła).

Właściwa eksploatacja sprzęgła odśrodkowego

Pomimo prostej budowy i trwałej konstrukcji, sprzęgła odśrodkowe nie należą do niezniszczalnych. Należy bezwzględnie przestrzegać zaleceń producenta zawartych w instrukcji użytkowania. Dodatkowo, warto stosować ogólne zasady, które pomogą wydłużyć żywotność tego podzespołu i ograniczyć koszty serwisowe:

• Smarowanie: Dbaj o właściwe smarowanie ruchomych elementów urządzenia, dzięki czemu maleje opór i zużycie sprzęgła. Zimny smar, np. w mechanizmie uderzeniowym młotów wyburzeniowych, może doprowadzić do ślizgania się sprzęgła odśrodkowego. Przed rozpoczęciem pracy z tymi urządzeniami należy rozgrzać silnik na niskich obrotach.
• Płynna zmiana obrotów: Przełączaj się między obrotami jałowymi a obrotami roboczymi możliwie jak najszybciej. Powolne zwiększanie lub zmniejszanie obrotów wpływa niekorzystnie na podzespoły sprzęgła i skraca jego żywotność.
• Praca na pełnym gazie: W zależności od zaleceń producenta, dany model urządzenia (w trybie roboczym) należy używać wyłącznie z pełnym gazem - rzecz jasna po uprzednim rozgrzaniu silnika. Ciągła praca na niższych obrotach może doprowadzić do uszkodzenia sprzęgła odśrodkowego. Zaleceniem tym objęte są m.in. wybrane zagęszczarki jednokierunkowe oraz zagęszczarki stopowe.

Sprzęgła w wiertnicach spalinowych

W modelach wiertnic WABROTECH WT112 i WABROTECH WT202, przeznaczonych do wiercenia w betonie, zastosowano sprawdzone sprzęgło mechaniczne. Jest to standardowe rozwiązanie, spotykane również w innych urządzeniach z tej kategorii cenowej. Sprzęgło składa się z zestawu podkładek i zębatek, skręconych na wałku z odpowiednią siłą. Gdy moment obrotowy wrzeciona przekroczy ustawioną wartość, podkładki zaczynają się ślizgać względem zębatek, przerywając napęd wiertła. Po poprawnej regulacji należy upewnić się, że wszystkie śruby i nakrętki są dokręcone, a sprzęgło działa płynnie. Następnie przetestować maszynę na niewielkim obciążeniu, aby zweryfikować ustawienia.
