Widły są jednymi z najważniejszych elementów koparko-ładowarek marki JCB, umożliwiając bezpieczne podnoszenie ładunków umieszczonych na paletach, podobnie jak ma to miejsce w przypadku klasycznych wózków widłowych. Wszechstronność koparko-ładowarek i ładowarek teleskopowych wykracza poza kopanie i ładowanie materiałów sypkich, czyniąc je cennymi narzędziami do rozładunku palet z materiałami budowlanymi, transportu rur czy układania towaru na wysokościach.
Kluczem do bezpiecznego i wydajnego wykonywania tych zadań jest odpowiednio dobrany osprzęt. Firma JCB, jako lider w produkcji ładowarek teleskopowych i koparko-ładowarek, oferuje szeroką gamę osprzętu do obsługi palet, od prostych karetek po zaawansowane pozycjonery.
Rodzaje wideł i ich specyfikacja
Widły do koparko-ładowarki różnią się przede wszystkim długością. Na rynku można znaleźć produkty mierzące nawet 120 cm, co pozwala na wygodne i bezpieczne podnoszenie całych palet załadowanych towarów. Klienci mają do wyboru również krótsze warianty. Ważnym aspektem jest również sposób mocowania, dlatego kluczowe jest dopasowanie odpowiednich wideł do posiadanej koparko-ładowarki JCB.
Widły są wykonane z najwyższej jakości stali gatunkowej, zgodnej z normą ISO 2328, i są przeznaczone do wszystkich ładowarek teleskopowych oraz wózków widłowych.
Widło-krokodyl JCB
Ciekawym produktem jest również widło-krokodyl JCB. Jest to element, który pozwala na chwytanie przedmiotów i ich podnoszenie. Sprawdza się doskonale na przykład w przypadku dźwigania siana lub obornika.
Karetki wideł i ich znaczenie

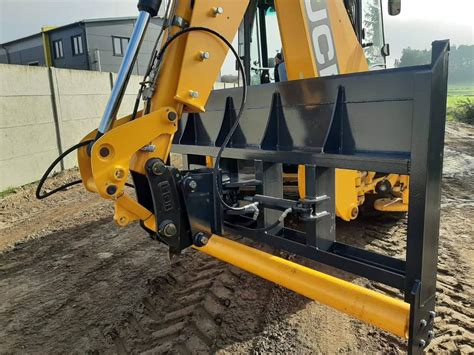

Karetka wideł to stalowa rama, która pełni funkcję "adaptera" pomiędzy szybkozłączem maszyny a samymi widłami. Jest to absolutna podstawa całego systemu. Kluczową cechą karetek JCB jest zgodność ze światowym standardem montażu wideł (FEM/ITA).
Kluczowe cechy karetek JCB:
- Standard Montażu Wideł (FEM/ITA): Karetka posiada górną belkę i dolny płaskownik, na których zawiesza się widły. Na przykład, karetka do maszyn 3CX/4CX, o numerze 980/07200, jest zgodna z Klasą 2, co oznacza, że będą do niej pasować wszystkie standardowe widły klasy 2.
- Typ Mocowania do Maszyny: Karetka musi być kompatybilna z szybkozłączem maszyny.
- Zabezpieczenie Wideł (Plunger Locks): Karetka musi posiadać mechanizm blokujący widły, zapobiegający ich przesuwaniu się na boki podczas pracy.
Specyfikacja wideł - co należy wiedzieć?
Specyfikacja wideł to nie tylko ich długość, ale przede wszystkim ich przekrój (np. 100x45 mm), który decyduje o nominalnym udźwigu. Widły zużywają się na dwa sposoby: poprzez ścieranie, gdzie dolna część widły staje się coraz cieńsza, co drastycznie obniża jej udźwig (zasada 10% zużycia = 20% spadku udźwigu), oraz poprzez pęknięcia zmęczeniowe, które najczęściej pojawiają się w "pięcie", czyli w miejscu zgięcia.
Hydrauliczny pozycjoner wideł
Standardowa karetka wideł wymaga od operatora ręcznego przesuwania ciężkich wideł, aby dopasować ich rozstaw do palety, co jest czasochłonne i niewygodne. Rozwiązaniem tego problemu jest hydrauliczny pozycjoner wideł.
Kluczowe cechy pozycjonera:
- Jest to zaawansowana karetka, która posiada wbudowane dwa siłowniki hydrauliczne.
- Operator, za pomocą dodatkowej funkcji hydraulicznej w kabinie, może płynnie i precyzyjnie regulować rozstaw wideł bez wychodzenia z maszyny.
- Konstrukcja JCB jest zaprojektowana tak, aby zapewniać dobrą widoczność końcówek wideł.
Jeśli maszyna często pracuje z paletami o różnych wymiarach, na przykład na składzie budowlanym, pozycjoner hydrauliczny zwraca się błyskawicznie, znacząco zwiększając efektywność pracy.
Hak holowniczy montowany na widłach
Używanie wideł do podnoszenia ładunków na zawiesiach (pasach, łańcuchach) poprzez nałożenie pętli bezpośrednio na widłę jest skrajnie niebezpieczne i nieprofesjonalne. Pasy mogą się ześlizgnąć, a obciążenie skupione na końcu widły może prowadzić do jej złamania. Alternatywą jest hak holowniczy montowany na widłach.
Budowa i działanie:
- Jest to solidna, spawana konstrukcja, którą nasuwa się na obie widły.
- Posiada obrotowy hak z zabezpieczeniem, umieszczony centralnie.
- Całość jest zabezpieczana na widłach za pomocą sworzni ustalających, co uniemożliwia zsunięcie się haka z wideł.
Taka konstrukcja zapewnia bezpieczny, centralny punkt podnoszenia i gwarantuje, że ładunek się nie wypnie.
Prawidłowa eksploatacja i bezpieczeństwo
Wybierając odpowiednie widły do koparko-ładowarki JCB, warto zwrócić uwagę na kilka czynników. Oferowane są widły do koparko-ładowarek z różnych przedziałów cenowych, dostępne są zarówno nowe, jak i używane egzemplarze, które zostały dokładnie sprawdzone przed ponowną sprzedażą. Dostępne są widły do modeli JCB 3CX, 2CX i innych maszyn marki JCB.
Nie należy zapominać o prawidłowej eksploatacji zakupionego osprzętu. Nawet najwyższej jakości widły, które będą użytkowane w niewłaściwy sposób, mogą szybko ulec uszkodzeniu. Z tego powodu konieczne jest przestrzeganie instrukcji producenta, zwłaszcza podczas montażu. Najważniejszą zasadą jest jednak to, by nie przeciążać wideł. W innym przypadku może dojść do ich poważnego uszkodzenia, co stwarza zagrożenie dla osób znajdujących się w okolicy oraz dla samego ładunku.
Zasady bezpieczeństwa podczas pracy z widłami:
- Zawsze Znaj Środek Ciężkości: Udźwig maszyny drastycznie spada wraz z odległością ładunku od karetki.
- Jazda z Ładunkiem: Zawsze poruszaj się z ładunkiem opuszczonym nisko nad ziemią i masztem przechylonym do tyłu.
- Regularna Inspekcja: Codziennie sprawdzaj stan wideł.
JCB 3CX: charakterystyka i zastosowanie wideł
Koparko-ładowarka JCB 3CX to maszyna budowlana ceniona za swoją uniwersalność i zdolność do pracy w trudnych warunkach. Jej konstrukcja oraz zastosowane technologie zapewniają wysoką wydajność i komfort operatora, a także obniżone koszty eksploatacji.
Charakterystyka techniczna JCB 3CX
Model JCB 3CX jest wyposażony w silnik, który charakteryzuje się o 16% mniejszym zużyciem paliwa w porównaniu do poprzednich wersji. Dodatkowo, blokada momentu obrotowego pozwala na osiągnięcie nawet 25% oszczędności paliwa. Maszyna wyróżnia się również obniżonym poziomem hałasu, co znacząco podnosi komfort pracy operatora.
Kabina operatora została zaprojektowana z myślą o maksymalnej funkcjonalności i wygodzie. Wyposażona jest w ekran boczny, który umożliwia kontrolę nad systemami audio, telefonem, a także dostarcza szczegółowych informacji o stanie technicznym maszyny, wysyła alerty serwisowe i opisuje jej funkcje. Komfort termiczny zapewnia klimatyzacja oraz klimatyzowany schowek na jedzenie.
Łyżka i ramię ładowarki
Ramię ładowarki w JCB 3CX zostało wyposażone w wielofunkcyjną łyżkę typu 6w1 o pojemności 1 m³ i szerokości 2,35 m. Maksymalna wysokość załadunku ramienia ładowarki wynosi 3,2 m, a wysokość wyładunku to 2,72 m. Na pełnej wysokości maszyna ma zasięg 1,37 m i jest w stanie podnieść 3169 kg. Siła skrawania łyżki to ponad 6,5 tony (6531 kg), a siła zrywania w ramionach łyżki wynosi 4732 kg.
Ramię koparki
Ramię koparki JCB 3CX umożliwia pracę na głębokości niemal 6 metrów, dokładnie 5,97 m. Zasięg na poziomie gruntu od osi obrotu ramienia to 6,52 m, a w bok od osi maszyny - 7,09 m. Maksymalna wysokość załadunku wynosi 4,72 m. Udźwig z wysuwanym ramieniem to 719 kg, a bez wysuwu - 1451 kg. Siła skrawania łyżki koparki to aż 6228 kg.
Film z działania maszyny JCB 3CX
Doświadczenia użytkowników i praktyczne zastosowania wideł na JCB 3CX
Wśród użytkowników koparko-ładowarek JCB często pojawia się dyskusja na temat rzeczywistego udźwigu przedniej łyżki, zwłaszcza przy wykorzystaniu wideł. Teoretyczny udźwig przedniej łyżki JCB 3CX według producenta to 3100 kg, jednak praktyka pokazuje różnorodne scenariusze.
Niektórzy operatorzy zgłaszają bezproblemowe podnoszenie dwóch płyt drogowych o wadze około 1500-1600 kg każda na widłach, co przekracza teoretyczny udźwig maszyny. Dyskusje na forach internetowych wskazują, że starsze modele maszyn, takie jak JCB z 1988 roku, mogły radzić sobie z większymi obciążeniami, na przykład przy podnoszeniu kręgów betonowych, podczas gdy nowsze modele z bardziej zaawansowanymi systemami hydraulicznymi mogą mieć ograniczenia w tym zakresie. Pojawiają się również opinie, że nowe maszyny mają inne zawory, które ograniczają udźwig, co jest celowym zabiegiem zapewniającym bezpieczeństwo.
Kwestia przewożenia ładunków na widłach budzi pytania o bezpieczeństwo i zgodność z przepisami. Niektórzy użytkownicy podkreślają, że maszyna powinna być używana zgodnie z przeznaczeniem i zaleceniami producenta. Z drugiej strony, widły są często postrzegane jako przydatne narzędzie, pod warunkiem stosowania ich do rozsądnych ciężarów i najlepiej z systemem szybkozłącza.
W przypadku transportu materiałów takich jak płyty drogowe czy palety z pustakami, pojawiają się wyzwania związane z widocznością i poziomowaniem wideł w stosunku do łyżki. W niektórych modelach, jak Cat 428C, można przewozić palety bez otwierania łyżki, jednak w JCB 3CX z 2016 roku może to być utrudnione ze względu na ograniczoną widoczność i nieidealne poziome położenie wideł.

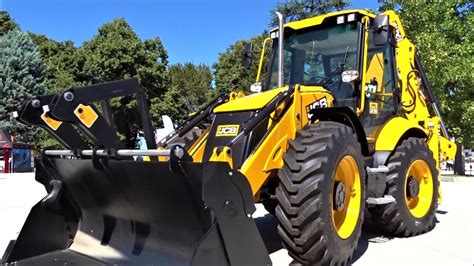

JCB 4CX: ulepszenia i funkcje
Model JCB 4CX, jeden z najpopularniejszych na świecie, oferuje podobną mobilność i uniwersalność. Wykorzystuje silnik JCB EcoMAX, który nie wymaga systemu oczyszczania gazów spalinowych i jest przystosowany do pracy z wysokiej klasy olejami. Brak konieczności stosowania AdBlue obniża koszty eksploatacji.
Silnik EcoMAX generuje moc 81 kW (109 KM) i wysoki moment obrotowy już od 1200 obr./min., co przekłada się na niższe zużycie paliwa. Sześciobiegowa skrzynia biegów w połączeniu z systemem Torquelock w modelach Powershift redukuje zużycie paliwa nawet o 25% i skraca czas przejazdu po drogach o 10%.
Komfort operatora w JCB 4CX podnosi niski poziom hałasu, podgrzewana szyba i lusterka, a także system automatycznego ogrzewania. Kabina jest wyposażona w klimatyzację i funkcjonalnie zaprojektowaną deskę rozdzielczą. System SmoothRide JCB minimalizuje przechyły podczas jazdy, a wspomaganie hamulców i system Powerslide ułatwiają szybką i bezpieczną zmianę pozycji maszyny. System LSD zapobiega poślizgowi kół, chroniąc opony przed nadmiernym zużyciem.
Bezpieczeństwo pracy w modelu 4CX zapewniają systemy ostrzegania o pozycji stabilizatora, antypoślizgowe stopnie oraz opony zabezpieczone przed przebiciem.
Najczęściej zadawane pytania (FAQ)
-

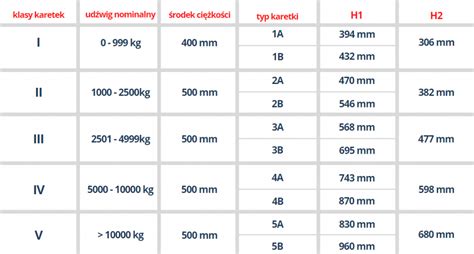

Czym jest klasa FEM (ITA) w karetkach i widłach?
To światowy standard (podobny do ISO), który określa wymiary mocowania wideł do karetki. Klasa 2 (II) definiuje konkretną odległość między górnym a dolnym hakiem.
-
Moje widły się wygięły. Czy można je prostować?
Absolutnie nie! Widły są hartowane i odpuszczane w precyzyjnym procesie. Prostowanie ich na zimno lub gorąco niszczy strukturę stali i sprawia, że stają się kruche i niebezpieczne.
-
Jak sprawdzić zużycie wideł?
Obowiązuje "zasada 10%". Jeśli grubość pionowej części widły (chwytu) lub spodu "pięty" jest zużyta o 10% w stosunku do pierwotnej grubości (np. z 45 mm zostało 40,5 mm), udźwig wideł spada aż o 20%!
-
Czy pozycjoner hydrauliczny jest wart swojej ceny?
Jeśli Twoja maszyna często pracuje z paletami o różnych wymiarach (np. na składzie budowlanym), pozycjoner zwraca się błyskawicznie. Posiadanie dedykowanej karetki wideł to podstawa profesjonalnej pracy.
