Widły do wózków widłowych: Kompleksowy przewodnik

Widły do wózków widłowych to niezastąpiony element wyposażenia w logistyce i magazynowaniu, kluczowy dla efektywności i bezpieczeństwa transportu ładunków. Są to wymienne elementy osprzętu do wózków jezdniowych unoszących, a ich stalowa konstrukcja zazwyczaj przypomina kształtem literę „L”. Bez odpowiednio dobranych wideł wózek widłowy nie mógłby w pełni wykorzystać swojego potencjału w procesach rozładunku, załadunku czy magazynowania.

Rola i znaczenie wideł w logistyce i magazynowaniu

Widły są najbardziej charakterystycznym i nieodzownym elementem wózków widłowych, szczególnie w kontekście transportowania palet. To na nich spoczywa odpowiedzialność za bezpieczne uniesienie, utrzymanie podczas transportu i precyzyjne rozmieszczenie ładunków. Ich uniwersalność, mobilność oraz możliwość efektywnego wykonywania zadań, które do tej pory były czasochłonne, sprawiają, że wózki widłowe z odpowiednimi widłami są wykorzystywane w wielu różnych branżach.

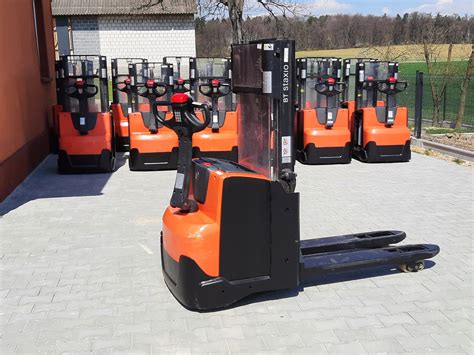

Widły do palet są uniwersalne i najczęściej montuje się je na wózkach widłowych spalinowych i elektrycznych (czołowych), a także na wózkach przegubowych. Nawet wózki terenowe i popularne paleciaki są w nie wyposażone. Wybór odpowiednich wideł ma ogromne znaczenie dla efektywności i bezpieczeństwa pracy, ponieważ ich dopasowanie wpływa na stabilność transportowanego ładunku.

Kluczowe parametry wideł

Wybór odpowiednich wideł wymaga szczegółowej znajomości ich parametrów, które są kluczowe dla prawidłowego funkcjonowania maszyny i bezpieczeństwa pracy.

Wymiary wideł: Długość, szerokość, grubość

Wymiary wideł wózka widłowego są określane na podstawie trzech głównych parametrów: długości, szerokości i grubości ramion roboczych. Odpowiedź na pytanie o wielkość wideł zależy od typu maszyny, rodzaju wykonywanych prac oraz wymaganej nośności.

• Długość wideł to podstawowy parametr, który należy dopasować do rodzaju ładunków i palet. Zbyt krótkie widły mogą powodować przechylenie się ładunku, wpływając na stabilność i bezpieczeństwo pracy. Z kolei zbyt długie ramiona mogą ograniczać zwrotność wózka, zwiększać promień skrętu i doprowadzić do przeciążenia. Dłuższe widły, np. 1,5-2 metry, są idealne przy przenoszeniu większych, niestandardowych palet lub ładunków o większej objętości.
• Szerokość i grubość wideł są dostosowane do większych obciążeń w wyższych klasach. Grubość wideł jest szczególnie ważna, ponieważ w przypadku zbyt dużego zużycia i utraty grubości, element należy koniecznie wymienić na nowy.

Wymiary wideł muszą być zgodne z konstrukcją masztu i tablicą udźwigów wózka widłowego. Każda zmiana parametrów wideł wymaga weryfikacji w dokumentacji producenta.

Waga wideł

Waga wideł jest uzależniona od ich wymiarów i klasy. Przeciętnie jedna sztuka wideł o długości 1200 mm i klasie 2A waży około 18-22 kg. W przypadku dłuższych wideł i wyższych klas waga może przekroczyć 30 kg, a w zastosowaniach specjalistycznych, dla wideł o długości 2000 mm, pojedyncza sztuka może ważyć nawet powyżej 50 kg.

Udźwig wideł i środek ciężkości

Nośność wideł to kolejny ważny parametr, który należy wziąć pod uwagę, dobierając je do ciężaru ładunków. Udźwig wideł wyznacza się, biorąc pod uwagę maksymalny udźwig wózka widłowego. Należy pamiętać, że udźwig nominalny wózka nie może być większy niż suma nośności wideł. Standardowe widły mają zazwyczaj nośność od 1 do 3 ton, jednak dostępne są również modele o wyższej wytrzymałości, które mogą obsługiwać ładunki do 5 ton i więcej.

Istotnym aspektem jest także środek ciężkości, na którym obliczony jest udźwig widły. Wiele osób nieprawidłowo zakłada, że udźwig pojedynczej widły musi być równy udźwigowi wózka widłowego, co jest błędnym założeniem.

Klasyfikacja i rodzaje wideł

Widły do wózków widłowych można podzielić ze względu na ich klasyfikację techniczną, konstrukcję oraz zastosowanie.

Klasy wideł według norm technicznych (ISO)

Podział na klasy wideł wynika z norm technicznych dotyczących wysokości zawieszenia wideł na karetce (płycie czołowej) wózka widłowego. Prawidłowe oznaczenie klasy (oraz typu) karetki pojazdu jest niezbędne w celu dobrania odpowiednich wideł.

• Klasa 3: Modele przeznaczone do intensywnej pracy z ciężkimi ładunkami, o nośności najczęściej przekraczającej 2000-2500 kg. Wysokość zaczepu w klasie 3A to 610 mm, a szerokość i grubość wideł są dostosowane do większych obciążeń.
• Klasa 4: Sprzęt ciężkiego kalibru, wykorzystywany w zastosowaniach specjalistycznych, takich jak transport bloków betonowych, kontenerów czy elementów stalowych. Ich długość może sięgać 2000 mm, a pojedyncza sztuka może ważyć nawet powyżej 50 kg.

Klasa karetki jest dobierana poprzez zmierzenie odległości zaczepów płyty czołowej. Dodatkowo, w każdej klasie karetki wyróżnia się typ A (klasa standardowa) i B (wersja z podwyższonym dolnym zaczepem mocującym).

Rodzaje wideł ze względu na konstrukcję i zastosowanie

Dostępne są zróżnicowane pod względem montażu i konstrukcji widły do palet, aby sprostać codziennym zadaniom oraz dopasowaniu do wózków unoszących różnego typu. Fachowo widły nazywane są „widłami paletowymi” lub „widłami roboczymi”.

• Standardowe: Najczęściej stosowany rodzaj, charakteryzujący się prostą konstrukcją w kształcie litery „L”, umożliwiającą podnoszenie i transportowanie różnych rodzajów ładunków, głównie palet oraz innych płaskich ładunków. Dostępne są w różnych długościach, szerokościach i nośnościach.
• Teleskopowe: Umożliwiają regulowanie długości wideł w zależności od potrzeb, co pozwala na łatwiejsze przemieszczanie ładunków o różnych rozmiarach i niestandardowych wymiarach.
• Boczne (do dłużycy): Pozwalają na podnoszenie ładunków z boku wózka widłowego. Są przydatne w pracy z ładunkami o niestandardowych wymiarach, takimi jak rury czy belki, eliminując potrzebę ich obracania.
• Do beczek: Specjalny rodzaj wideł z uchwytem zapobiegającym przesuwaniu się beczek z płynami podczas transportu.
• Do kontenerów (ISO): Przeznaczone do pracy z kontenerami, charakteryzują się specjalną konstrukcją do bezpiecznego podnoszenia i transportowania.
• Do ładunków długich (do bel): Posiadają specjalne uchwyty, które zapobiegają przemieszczaniu się ładunków o dużej długości, takich jak belki czy rury.
• Odwrócone: Montowane „do góry nogami”.
• Składane: Ułatwiają przechowywanie lub transport wózka.

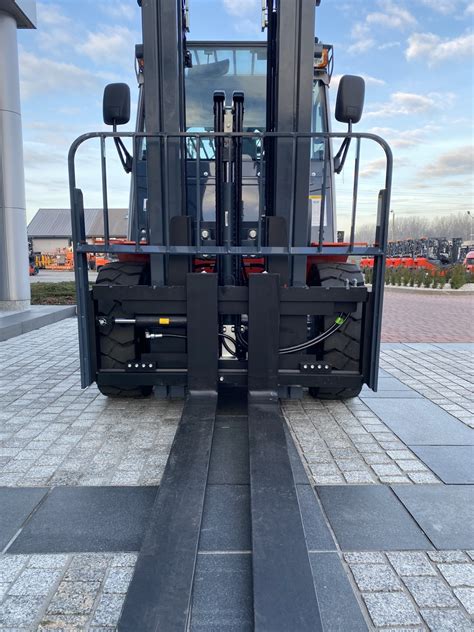

Typy mocowań wideł do wózków widłowych

Widły są mocowane na wiele sposobów do karetki (płyty czołowej) wózka widłowego. Prawidłowo zamontowane widły powinny być stabilne, aby nie uszkodzić transportowanego ładunku.

Najpopularniejsze typy mocowań wideł to:

• Widły z mocowaniem ISO: Najczęściej stosowane, nasuwane od boku na karetkę. Posiadają mocowania sklasyfikowane według norm ISO, które definiują pięć klas różniących się odległością między górnym a dolnym uchwytem wideł. W każdej klasie ISO wyróżnia się typ A i B, różniące się wysokością dolnego mocowania od dolnej krawędzi wideł.
  • Dobór wideł z mocowaniem ISO: Aby prawidłowo określić klasę karetki, należy zmierzyć wysokość płyty czołowej lub wysokość, jaka dzieli górny i dolny uchwyt widły. Następnie, aby określić typ wideł, należy zmierzyć wysokość dolnego mocowania od podłoża. Istnieje też sposób, w którym wystarczy podać wysokość górnego mocowania wideł do podłoża, jednak wymaga to precyzji ze względu na niewielkie różnice w wysokościach między klasami.
• Widły przykręcane BOLT-ON (z otworami): Posiadają otwory w części pionowej (tzw. plecach), przez które przykręca się je do karetki. Ilość otworów, ich średnica i umiejscowienie różnią się w zależności od producenta osprzętu. Często spotykane również w maszynach budowlanych (ładowarki, koparki, koparko-ładowarki).
• Widły z mocowaniem PIN TYPE (na sworzniu/tulei): Mocowanie tego typu nie jest sklasyfikowane według żadnej normy. Takie widły są wykonywane indywidualnie w zależności od typu maszyny, zakładanej nośności i konstrukcji współpracującego osprzętu. Popularne także w maszynach budowlanych i rolniczych.
• Widły z mocowaniem DIN: Nasuwane na karetkę prostokątną, podobnie jak widły ISO, ale płyta czołowa, na której są zawieszane, ma przekrój prostokątny.
• Inne typy mocowań: specjalne, mocowane na rolkach, bez mocowań (BLANK), TWS.

Materiały wykonania wideł

Widły są zazwyczaj wykonywane ze stali hartowanej, co gwarantuje ich trwałość i odporność na duże obciążenia. Coraz częściej można spotkać również widły ze stali nierdzewnej, która jest bardziej odporna na korozję, co czyni ją idealnym wyborem do pracy w trudnych warunkach, np. w przemyśle spożywczym lub chemicznym. Wybór materiału zależy od środowiska, w jakim widły będą pracować.

Oznaczenia i certyfikacja wideł

Widły do palet, jako elementy osprzętu wózka widłowego, podlegają kontroli UDT (Urząd Dozoru Technicznego). Ich oznaczenie handlowe zawiera zazwyczaj klasę montażu (np. 2A, 3A), długość w milimetrach oraz ewentualnie markę producenta.

Na widłach znajdują się oznaczenia, które informują o takich parametrach jak szerokość, grubość, długość, a także maksymalny udźwig i środek ciężkości. Przy zakupie wideł bardzo ważnym zagadnieniem jest wystawiany do nich certyfikat świadczący o właściwych parametrach osiągniętych podczas produkcji. Wszystkie dane dotyczące wymiarów i parametrów wideł znajdują się w dokumencie nazywanym „Świadectwem Zgodności”.

Kontrola, zużycie i wymiana wideł

Nawet najwyższej jakości widły z czasem się zużywają, dlatego regularne sprawdzanie ich stanu technicznego jest niezwykle ważne.

Częstotliwość przeglądów i wymiany

Przeglądy techniczne wideł powinny odbywać się zgodnie z normami UDT oraz zaleceniami producenta - zazwyczaj co 12 miesięcy. Dobre praktyki zakładają regularną kontrolę stanu technicznego, a także cykliczne szkolenia operatorów w zakresie montażu i użytkowania osprzętu.

Pomiar zużycia i dopuszczalne normy

Grubość wideł jest parametrem, którego zużycie jest monitorowane. Zmierzenie poziomu zużycia wideł nie jest skomplikowane - w tym celu wystarczy użyć suwmiarki lub innego przyrządu pomiarowego. Pomiaru należy dokonać na odcinku 50 mm. Maksymalne dopuszczalne zużycie wideł nie powinno przekraczać 10% jej oryginalnej grubości, ale nie może to być więcej niż 5 mm. W praktyce oznacza to, że maksymalne zużycie zarówno w przypadku wideł o grubości 50, 60, jak i 70 mm wynosi 5 mm.

Objawy zużycia lub uszkodzenia

Należy zwracać uwagę na następujące objawy zużycia lub uszkodzenia:

• Zużycie końcówek wideł: Przy intensywnej eksploatacji końcówki wideł mogą ulegać ścieraniu.
• Odkształcenie wideł: Widły, które są odkształcone lub wygięte, mogą wskazywać na przeciążenie w przeszłości lub długotrwałe użytkowanie pod dużym obciążeniem.
• Pęknięcia i zarysowania: Każde pęknięcie, niezależnie od jego wielkości, może być potencjalnym zagrożeniem.
• Luz na mocowaniach: Widły, które poruszają się w uchwytach lub mają luz na mocowaniach, mogą stanowić zagrożenie dla stabilności całego wózka.

Wymianą wideł może zająć się konserwator lub profesjonalny serwis wózków widłowych.

Bezpieczeństwo pracy z widłami

Dobre dopasowanie wideł wózka widłowego to nie tylko kwestia efektywności, ale przede wszystkim bezpieczeństwa pracy. Zbyt zużyte lub źle dobrane widły mogą doprowadzić do zsunięcia się palety, uszkodzenia ładunku albo - co gorsza - wypadku z udziałem operatora. Zbyt krótkie widły mogą powodować przechylenie się ładunku, a zbyt długie będą ograniczać zwrotność wózka. Prawidłowy dobór wideł do karetki wózka widłowego, posiadanie przez nie certyfikatów i spełnianie norm, a także regularna kontrola ich stanu technicznego, są fundamentem bezpiecznej eksploatacji wózka widłowego.
