Wiertnica Udarno-Linowa Typu „Bitków” - Geneza i Charakterystyka
Zasada działania i pochodzenie

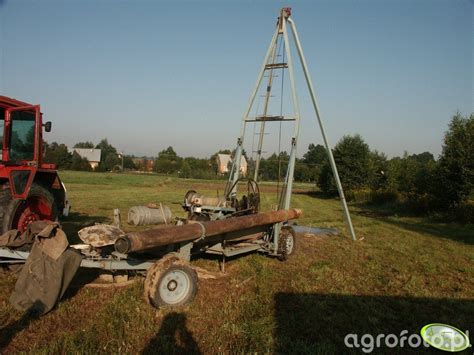

Wiertnica - typ „Bitków” służyła do wiercenia udarowego otworów o głębokości rzędu 1 500 m. Została zbudowana w 1923 r. na kopalni ropy naftowej w Bitkowie. System wiercenia urządzeniem „Bitków”, wdrożony przez polskich konstruktorów, był stosowany w dwóch odmianach: z wahaczem lub szarpakiem. Zasada wiercenia linowego szarpakowego była następująca: zestaw wiertniczy (świder - obciążnik - nożyce) mocowany był do liny wiertniczej.
Kluczowe elementy konstrukcyjne systemu Bitków
Po zapuszczeniu świdra na dno otworu, linę przeciągano przez rolkę zamocowaną na korbie wału przystawki. Ruch obrotowy przystawki, z zamocowaną na nim korbą, powodował rytmiczne podrywanie i swobodne opadanie zestawu wiertniczego, dzięki czemu następowały rytmiczne udary świdra o dno otworu. Stąd jej potoczna nazwa „metoda szarpakowa”. Obrót świdra dla centrycznego wiercenia otworu, uzyskiwany był przez zamocowanie zestawu wiertniczego do liny za pośrednictwem tzw. pasterki. W miarę postępu wiercenia, lina popuszczana była sukcesywnie tak, aby udar świdra w dno otworu był powodowany sprężystością liny.
Podstawowe Elementy Narzędzi Wiercących - Rodzaje Świdrów i Koronek
Narzędzia wiercące, takie jak świdry i koronki, są kluczowymi elementami konstrukcyjnymi wiertnic, odpowiedzialnymi za bezpośrednie urabianie materiału. Ich budowa i typ zależą od twardości wierconej skały oraz specyfiki zadania.
Świder gryzowy

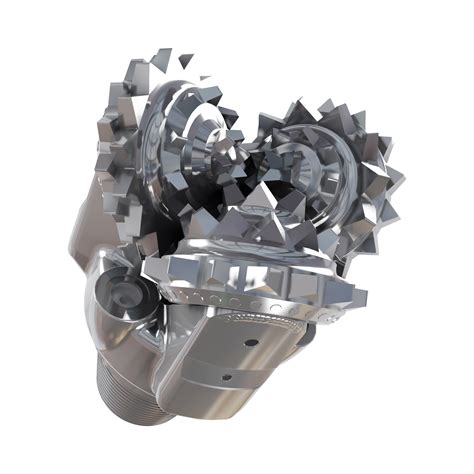

Świder gryzowy jest narzędziem wiercącym pozwalającym na zwiercanie powierzchni kołowej otworu wiertniczego. Jest to najpowszechniej stosowany typ świdrów w wiertnictwie obrotowym. Wykonany jest jako korpus stalowy, wyposażony w rolki z nafrezowanymi zębami lub osadzonymi słupkami z węglika wolframu. Świdry gryzowe składają się z zespawanych ze sobą segmentów (łap) wyposażonych w czopy, na których osadzone są obrotowe gryzy uzbrojone w zęby frezowane lub słupki. W segmentach umieszczane są kanały, doprowadzające płuczkę wiertniczą pod gryzy. Kanały zakończone są wymiennymi dyszami porcelanowymi, których zadaniem jest nadanie odpowiedniej prędkości wypływu płuczce wiertniczej. W zależności od konstrukcji świdra, ilość dysz może wynosić 1, 3 lub 4.
Charakterystyczną cechą świdrów gryzowych są łożyska, umieszczone na czopie, umożliwiające obracanie się gryzów podczas urabiania skały. Sposób, w jaki ułożyskowany jest czop, może się zmieniać w zależności od sił, jakie łożyska będą musiały przenieść. Głównym zadaniem obecności łożyska kulkowego w konstrukcji świdra jest zapobieganie spadnięciu gryza z czopa. W zależności od twardości skał stosuje się gryzy z zębami frezowanymi (do skał miękkich) lub z zębami słupkowymi (do skał twardych). Im skała jest bardziej miękka, tym długość słupków lub zębów jest większa, a im twardsza, tym mniejsza. Rozmieszczone zęby lub słupki na obwodzie gryzów tworzą wieńce w taki sposób, że wieńce jednego gryza wchodzą między wieńce drugiego gryza. Takie ułożenie powoduje samoczyszczenie się gryzów z urobku. W celu zapobiegnięcia utraty średnicy zewnętrznej powierzchnie boczne segmentów są wzmacniane poprzez napawanie twardym materiałem lub zbrojąc je słupkami z węglików spiekanych. Wyróżniamy świdry jedno-, dwu-, trój- lub czterogryzowe, jednak najczęściej stosowane są świdry trójgryzowe. Do danych warunków techniczno-geologicznych świdry gryzowe dobieramy według kodu IADC. Sposób, w jaki świder gryzowy urabia zwiercaną skałę, to kruszenie.
Świder skrawający (PDC)
Świder PDC jest narzędziem wiercącym pozwalającym na zwiercanie powierzchni kołowej otworu wiertniczego. Wykonany jest jako korpus stalowy, z naniesioną matrycą wraz z zamocowanymi ostrzami zakończonymi płytkami z polikrystalicznego diamentu (Polycrystalline Diamond Cutters). Świder ten urabia skałę przez skrawanie. Są to świdry zaliczane do świdrów diamentowych, wyposażone w ostrza z polikrystalicznych diamentów syntetycznych. Charakteryzują się stalowym lub matrycowym kadłubem z węglika wolframu, a także segmentowym, żebrowym lub skrzydłowym rozmieszczeniem ostrzy. Ostrza do kadłubów świdra PDC są przyspawane twardym spiekiem w specjalnych do tego przeznaczonych gniazdach. Wyróżnia się trzy główne kształty profilu roboczej powierzchni kadłuba świdrów: płaską lub lekko wygiętą, stożkową lub bardzo głęboko wygiętą oraz paraboliczną. Na jakość pracy świdra typu PDC ma wpływ wysokość wystawania ostrzy nad powierzchnię kadłuba. Im większa wysokość, tym lepsze oczyszczanie dna otworu ze zwiercin, jednak mniejsza wytrzymałość na nacisk osiowy.
Świder diamentowy ziarnisty
Świder diamentowy ziarnisty to narzędzie wiercące pozwalające na zwiercanie powierzchni kołowej otworu wiertniczego. Wykonany jest jako korpus stalowy, z naniesioną matrycą wraz z diamentami. Świdry diamentowe ziarniste mają osadzone w powierzchniach roboczych i bocznych całe kryształy diamentów. Większość diamentów osadza się w powierzchni czołowej świdra, tak aby pokrywały one całkowicie dno otworu. Schemat ich rozmieszczenia jest różny dla różnych rozwiązań konstrukcyjnych i może być: promieniowy, spiralny lub koncentryczny. Ważnym parametrem opisującym świdry ziarniste jest stopień odkrycia, opisujący, jaka część diamentu znajduje się poza matrycą. Zazwyczaj jest to od jednej ósmej średnicy diamentu (skały twarde i spękane) do jednej trzeciej dla skał miękkich.
Świder diamentowy impregnowany

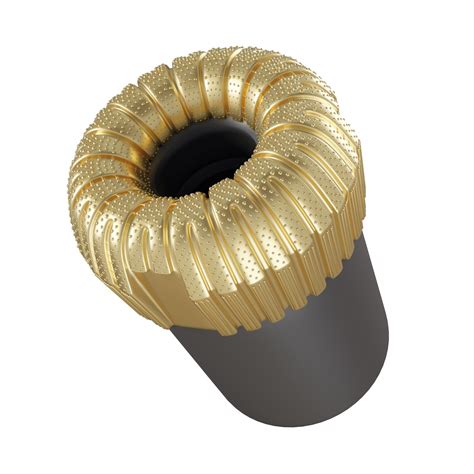

Świder diamentowy impregnowany jest narzędziem wiercącym pozwalającym na zwiercanie powierzchni kołowej otworu wiertniczego. Wykonany jest jako korpus stalowy, z naniesioną matrycą wraz z proszkiem diamentowym (powierzchnia 40 sztuk na karat). Świdry diamentowe impregnowane, w odróżnieniu od ziarnistych, posiadają pył diamentowy jako element skrawający. Warstwa robocza powstaje poprzez zmieszanie diamentów z proszkiem twardego metalu (stanowiącym ścieralną matrycę) i poddaniu mieszanki obróbce cieplnej. Uzyskuje się wówczas jednolicie rozmieszczone, drobne diamenty na pewnej długości części roboczej narzędzia. Podczas pracy zużyte diamenty wypadają, a matryca ściera się, odsłaniając kolejne warstwy diamentów.
Koronka skrawająca
Koronka skrawająca jest narzędziem wiercącym, urabiającym skały na zasadzie skrawania. Zwyczajowo koronkami skrawającymi nazywa się koronki wiertnicze wyposażone w ostrza z węglika wolframu lub ze stali stopowych. Koronki typu PDC, ze względu na możliwość formowania ostrzy różnej wielkości i konfiguracji, występują w wielu formach, różniących się kształtem matrycy, ilością i wielkością ostrzy lub systemem płukania. Dodatkową zaletą koronek PDC jest brak łożysk i innych ruchomych elementów zmniejszających żywotność narzędzi oraz zwiększających prawdopodobieństwo awarii wiertniczej. Uzyskuje się również większe przewierty oraz większe uzyski w porównaniu z konwencjonalnymi narzędziami skrawającymi.
Elementy Konstrukcyjne Nowoczesnych Wiertnic - Wyzwania i Rozwiązania
Ogólna budowa i parametry techniczne
W każdym projekcie kluczowe są parametry techniczne maszyn, które mają ogromne znaczenie nie tylko dla wydajności pracy, ale przede wszystkim dla jej bezpieczeństwa. Moc silnika, prędkość obrotowa, moment obrotowy czy zakres średnic wiercenia - wszystko to wpływa na to, jakie zadania można zrealizować za pomocą danego urządzenia. Wiertnice jako narzędzie stworzone do wiercenia w najtwardszych materiałach muszą znajdować się na wyposażeniu każdej profesjonalnej firmy. Niezależnie od tego, czy mówimy o modelach ręcznych, czy montowanych na statywach, każda wiertnica składa się z kilku kluczowych elementów: silnika o dużej mocy, systemu chłodzenia, przekładni oraz obudowy zaprojektowanej z myślą o komforcie użytkowania.
Wiertnice hydrauliczne i ich komponenty
Wiertnice hydrauliczne wyróżniają się szalenie wysokim komfortem eksploatacji. Napędzana wydajnym silnikiem hydraulicznym wiertnica w formie przyczepy jest w stanie pracować przez długi czas, co sprawia, że wycięcie próbek materiałów z nawierzchni betonowych oraz bitumicznych może odbywać się tak długo, jak będzie to konieczne i nierzadko w różnych - nawet znacznie oddalonych od siebie - miejscach. Model hydrauliczny polecany jest do pracy bardzo intensywnej i nieprzerwanej. Świetnie współpracuje z największymi wiertłami koronowymi (nawet do 330 mm średnicy). Jedną z największych zalet wiertnic hydraulicznych jest możliwość regulacji ich prędkości obrotowej nawet w trakcie wykonywanej pracy, co jest oszczędnością czasu i zapewnia precyzję. Wiertnica hydrauliczna na przyczepie to urządzenie na kołach, które służy do wycinania próbek materiałów z nawierzchni betonowych i bitumicznych, mogące być ciągnięte za samochodem z prędkością do 80 km/h. Urządzenie wyposażone jest w napęd hydrauliczny. W trakcie wiercenia następuje płynny posuw koronek, z możliwością regulacji prędkości obrotowej, która jest dostosowywana do średnicy koronki. Wiertnica hydrauliczna w formie przyczepy posiada także funkcję hydraulicznego opuszczania i podnoszenia płyty stabilizującej, co zapewnia stabilność pracy niezależnie od położenia oraz błyskawiczną gotowość do pracy. Dzięki hydraulicznej wiertnicy wykonywanie pionowych otworów w podłożu nie stanowi żadnego problemu. Stosowane w tym celu rurowe wiertła diamentowe charakteryzuje rzadko spotykana efektywność, w wyniku czego dostanie się w głąb betonu, nawierzchni bitumicznej lub skały odbywa się znacznie szybciej i o wiele skuteczniej.
Specyficzne wymagania dla komponentów
Wiertnica rdzeniowa do pobierania próbek z dróg i pasów startowych lotnisk wymaga produktów szczególnie wytrzymałych, lekkich i bezobsługowych. Na wszystkie części maszyny do wiercenia rdzeniowego działają szczególnie duże siły, dlatego muszą być one stabilne. Ponieważ wiertnica jest często zaprojektowana jako kompaktowa przyczepa i jest przenośna, ważne jest, aby zainstalowane komponenty miały zwartą konstrukcję i niską wagę, a także były bezobsługowe. Przykładem takich rozwiązań są komponenty firmy igus®, które umożliwiają rozwój maszyn do wiercenia rdzeniowego zdolnych sprostać tym wyzwaniom. Zastosowanie osi wrzecion z serii SLW i małych łańcuchów mikroenergetycznych, a także modułu wrzeciona SHTC (należącego do serii Heavy Duty), zapewnia wysoką stabilność i odporność na duże obciążenia. Wszystkie zastosowane komponenty igus® są bezobsługowe i nie wymagają zewnętrznego smarowania.
Czym jest wiercenie rdzeniowe
Typy wiertnic i ich akcesoria
Profesjonalne wiertnice diamentowe sieciowe i akcesoria umożliwiają pracę w betonie, kamieniu czy asfalcie, bez ryzyka uszkodzeń obrabianych powierzchni. Wyróżnić możemy wiertnice diamentowe do pracy: z ręki oraz ze statywu.
- Wiertnice ręczne stanowią mniejszy odpowiednik modeli montowanych na statywie, pozwalając tym samym na przeprowadzanie otworowania „z ręki”, np. w trudno dostępnych miejscach lub gdy zastosowanie statywów próżniowych lub kotwowych nie wchodzi w grę. Waga dobrej wiertnicy ręcznej powinna być jak najniższa, umożliwiając wykonywanie jak największej liczby otworów bez zmęczenia. Największy poziom komfortu będą oferowały modele o masie w granicach 6-8 kg.
- Wiertnice statywowe - są używane w sytuacjach, gdy wiercenie dotyczy zbrojonego betonu lub gęstych materiałów mineralnych, co pozwala na szybkie i czyste wykonanie otworu. Dopełnieniem funkcjonalności są statywy do wiertnic, które zapewniają stabilność podczas pracy i wpływają na dokładność otworów.
- Wiertnice montowane na statywie próżniowym to rozwiązanie, w którym poza standardową metodą mocowania konstrukcji za pomocą kotew, można skorzystać ze specjalnej ssawki próżniowej. Statywy tego typu wyposaża się w pompy próżniowe, które mają za zadanie wywołać próżnię między podstawą a powierzchnią. Mogą być stosowane wyłącznie na gładkich, czystych powierzchniach roboczych.
- Wiertnice gąsienicowe to modele przystosowane do poruszania się po gruncie (także wilgotnym). Są powszechnie wykorzystywane przez ekipy budowlane, do kopania studni, wykonywania odwiertów drogowych i geologicznych, a także innych prac zarówno w miękkim, jak i twardym podłożu.
- Wiertnice górnicze to wyspecjalizowane rozwiązania, przeznaczone do wykonywania otworów o różnej średnicy w celach poszukiwawczo-badawczych i ratowniczych bądź niezbędnych do poprowadzenia instalacji wentylacyjnych, odwadniających lub odmetanowujących złoża. Wśród maszyn wiertniczych znajdziemy modele z napędem elektrycznym, hydraulicznym i pneumatycznym, oferujących możliwość wiercenia obrotowego lub udarowego.
Dodatkowe akcesoria do wiertnic to m.in. przedłużki kolumnowe, płyty podstawy oraz moduły automatycznego posuwu (Cut Assist), które ułatwiają wiercenie ze statywu.
Praca na sucho i na mokro
Praca wiertnicy może odbywać się na sucho lub na mokro. W przypadku pracy na mokro narzędzie wyposażone jest w specjalną konstrukcję, która pozwala na stałe doprowadzanie wody. Wiertnica, która wykonuje otwory z użyciem wody, jest przez nią schładzana, co ogranicza nagrzewanie się wiertła i pozwala na pracę bez przerwy. Ponadto woda zapobiega wydzielaniu się kurzu oraz pyłu krzemionkowego, który jest bardzo groźny dla człowieka. Wiertnice z mikroudarem są idealne do wiercenia na sucho, co pozwala na efektywne usuwanie materiału bez potrzeby użycia wody, co jest przydatne w pomieszczeniach, gdzie wiercenie na mokro jest utrudnione lub niewskazane.
Zastosowania i Efektywność Wiertnic
Dzięki solidnej konstrukcji oraz wykorzystaniu zaawansowanych komponentów, wiertnice zapewniają wysoką efektywność nawet podczas intensywnej eksploatacji. Wiercenie w betonie techniką diamentową jest bardzo precyzyjne, a krawędzie powstałych otworów są gładkie. Ponadto wiertnica pracuje w sposób bezudarowy, nie przenosząc wibracji na pozostałe elementy konstrukcyjne budynku. Wiertnice diamentowe są nieocenionym narzędziem na placach budowy, w pracach remontowych oraz instalacyjnych, gdzie precyzyjne i szybkie wykonanie otworów o różnych średnicach jest kluczowe. Umożliwiają tworzenie otworów o małych średnicach, typowo pod instalacje kablowe, jak i większych.
