Wiercenie diamentowe to technika ceniona za precyzję i skuteczność, dająca możliwość wykonywania odwiertów w najtwardszych materiałach, takich jak beton zbrojony, granit czy asfalt. Dzięki zastosowaniu koronek diamentowych możliwe jest cięcie z minimalnym ryzykiem uszkodzenia obrabianej powierzchni, bez generowania dużych wibracji czy hałasu. Aby jednak uzyskać optymalne rezultaty, kluczowe jest zachowanie odpowiednich parametrów pracy, w tym przede wszystkim właściwej prędkości obrotowej i momentu obrotowego.
Podstawowe zasady wiercenia diamentowego
Podstawową zasadą wiercenia diamentowego jest dostosowanie prędkości obrotowej do średnicy narzędzia oraz rodzaju materiału. Zbyt wysokie obroty mogą spowodować przegrzanie koronki, jej uszkodzenie lub spadek efektywności pracy. Z kolei zbyt niska prędkość stwarza ryzyko zatykania się segmentów i zmniejszenia wydajności odwiertu. Istotne jest także zapewnienie odpowiedniego chłodzenia - w większości przypadków stosuje się wodę, ponieważ skutecznie redukuje temperaturę i wydłuża żywotność narzędzia. Należy też pamiętać o stabilnym ustawieniu maszyny oraz zachowaniu prostopadłości podczas wiercenia, szczególnie w przypadku odwiertów o dużej średnicy.
Znaczenie momentu obrotowego
Moment obrotowy w wiertnicach diamentowych jest parametrem kluczowym, szczególnie przy pracy z dużymi średnicami koronek i w twardych materiałach. Im większa średnica koronki, tym więcej momentu oraz stabilniejsze prowadzenie statywu jest wymagane. Monitorowanie spadków obrotów pod obciążeniem i korzystanie z elektroniki Soft Start oraz kontroli przeciążenia chroni uzwojenia oraz przekładnię, a także pomaga równoważyć prędkość skrawania i docisk, aby nie wypalić segmentów. Dobór mocy i momentu do średnicy oraz klasy betonu zgodnie z kartami technicznymi jest fundamentalny dla efektywnej i bezpiecznej pracy.
Wybór wiertnicy diamentowej: parametry i kryteria
Jak dobrać wiertnicę diamentową do betonu, to częsty dylemat przy wymagających pracach instalacyjnych. Wybór sprzętu liczy się szczególnie dla ekip remontowych, monterów instalacji i majsterkowiczów, którzy chcą zapewnić sobie sprawną pracę oraz bezpieczeństwo. Odpowiednie parametry, szczególnie moc silnika i średnica koronki diamentowej, skracają czas realizacji zadań i pozwalają uniknąć awarii sprzętu.
Kluczowe parametry techniczne
- Moc silnika: Dobiera się ją w zależności od rodzaju podłoża i oczekiwanej średnicy otworu. Niektóre modele mają silnik o mocy 1300-1500 W, inne mogą osiągnąć moc 7000 W i większą. Dla otworów instalacyjnych 52-82 mm w betonie C25/30 sensowne są jednostki 1,8-2,5 kW z przełożeniem pod niskie obroty. Dla 112-162 mm rozważ 2,5-3,5 kW i trzystopniową przekładnię. Powyżej 200 mm weź pod uwagę silnik 3,5-5,0 kW.
- Prędkość obrotowa: Jest to podstawowy parametr, który należy dostosować do średnicy narzędzia oraz rodzaju materiału. Tabela obrotów wiercenia to praktyczne narzędzie, które pomaga dobrać odpowiednią prędkość obrotową w zależności od średnicy koronki diamentowej oraz rodzaju obrabianego materiału. Podstawowa zasada mówi, że im większa średnica koronki, tym niższa powinna być prędkość. Dla większych średnic należy obniżyć RPM i zwiększyć moment, aby segmenty równomiernie pracowały.

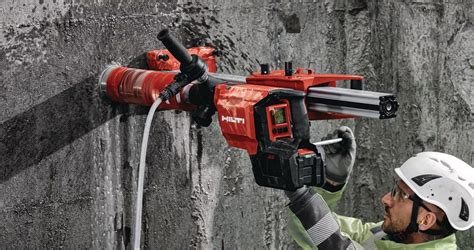

- Typ chłodzenia: Zwrócenie uwagi na system chłodzenia wiertnicy diamentowej przekłada się na wyższą trwałość narzędzia i lepszy komfort pracy w warunkach ograniczonego pylenia. Wiercenie mokre obniża temperaturę segmentów i wiąże pył, a wiercenie na sucho wymaga skutecznego odsysania z filtrem HEPA.
- Waga: Niska waga urządzenia, np. niespełna 8 kilogramów, umożliwia wykonywanie wiercenia ręcznie.
- Rozmiar gwintu wrzeciona: Standardowe mocowanie mufa UNC 1 1/4” umożliwia stosowanie standardowych wierteł koronowych, co obniża koszty eksploatacji.
Dopasowanie wiertnicy do zadania
Skuteczny dobór wiertnicy zaczyna się od zdefiniowania zadania i materiału. Najpierw dopasuj średnicę i głębokość otworu do materiału i zbrojenia. Klucz to zgodność zadania z parametrami maszyny: moc, moment, prędkość obrotowa oraz typ chłodzenia. Określ średnicę otworu i tolerancję, klasę betonu według PN-EN 206, a także obecność prętów zbrojeniowych. Sprawdź, czy potrzebujesz pracy na mokro z obiegiem wody i separacją urobku, czy wiercenia na sucho z odsysaniem HEPA.
Zastosowanie wiertnic diamentowych
Wiertnice diamentowe są szeroko stosowane w budownictwie, drogownictwie, energetyce i pracach instalacyjnych. Pozwalają na precyzyjne wykonywanie otworów pod rury, przewody elektryczne, systemy wentylacyjne czy kotwy chemiczne. Ze względu na czystość i dokładność odwiertów, metoda ta wykorzystywana jest również w obiektach zabytkowych czy miejscach o wysokich wymaganiach technicznych.
Przykłady zastosowań
- Instalacje: Wiertnice diamentowe doskonale nadają się do wykonywania otworów przelotowych o niewielkiej średnicy do rozprowadzenia instalacji, np. przewodów elektrycznych, kabla anteny telewizyjnej czy kabla internetowego. Sprawdzają się również przy rozprowadzaniu rurociągów, ponieważ parametry otworu (średnicę, głębokość, kąt) można łatwo dostosować do warunków zabudowy i wymiarów rur.
- Drogownictwo i mosty: Za pomocą wiertnicy diamentowej można wykonać przewierty w drogach, mostach czy wiaduktach, często w celu rozprowadzenia rurociągów.
- Badania gruntów i nawierzchni: Wiertnica diamentowa może służyć również do badania gruntów i nawierzchni. Odwierty rdzeniowe w drogach asfaltowych i zbudowanych z mieszanek mineralno-asfaltowych wykonuje się w celu zbadania jakości i grubości podłoża. Podobne odwierty przeprowadza się również w nawierzchniach betonowych, aby ustalić parametry mieszanki betonowej i ocenić jej właściwości.
- Prace remontowe w użytkowanych obiektach: Wiertnice diamentowe do betonu doskonale nadają się do prac w budynkach, które są już zamieszkane lub użytkowane przez pracowników. Otwory są gładko wykończone, dzięki czemu wyglądają estetycznie i nie wymagają dodatkowej obróbki.
Profesjonalne narzędzia do wiercenia
Aby w pełni wykorzystać potencjał technologii diamentowej, niezbędny jest sprzęt najwyższej klasy. Na rynku można spotkać wielu producentów wiertnic, jednak warto korzystać z kompleksowych ofert firm specjalizujących się w wiertnicach diamentowych, takich jak CARDI czy STALCO.
Wiertnica Diamentowa 2200W DDP202 STALCO PERFECT S-98600
Profesjonalne urządzenie budowlane o mocy 2200W, osiągające maksymalną prędkość obrotową 2600 obr/min. Pozwala na wydajną pracę otwornicami diamentowymi o średnicy nawet do 202 mm. Wyposażona we wrzeciono z podwójnym gwintem (1-1/4”UNC & G1/2”), co umożliwia pewne i bezpieczne mocowanie otwornic diamentowych lub innych akcesoriów. Za bezpieczeństwo pracy odpowiada wyłącznik przeciwporażeniowy i system elektronicznej stabilizacji. Może być wykorzystywana do pracy na mokro i sucho, a dodatkowo zawiera przyłącze do odkurzacza.
Dane techniczne:
- Index: S-98600
- Moc znamionowa: 2200 W
- Napięcie znamionowe: 220-230 V
- Częstotliwość znamionowa: 50/60 Hz
- Natężenie prądu: 10 A
- Maks. średnica wiercenia (przenośna): 162 mm
- Maks. średnica wiercenia z użyciem statywu: 202 mm
- Prędkość obrotowa bez obciążenia na biegach 1/2/3: 650/1300/2600 obr/min
- Rozmiar gwintu wrzeciona: 1-1/4”UNC & G1/2”
- Średnica wiercenia (przenośna) na biegach 1/2/3: 162/82/42 mm
- Średnica wiercenia używając statywu na biegu 1/2/3: 202/102/62 mm
- Kompatybilny statyw: DRP202
- Stopień ochrony: IP32
- Klasa ochronności: I
- Waga: ok. 7,8 kg
- Długość przewodu zasilającego: 3 m
Urządzenie wyposażone zostało w libelle do ustawienia kąta nachylenia oraz dodatkowy uchwyt, a także pokrętło do regulacji obrotów umożliwiające ustawienie trzech biegów i płynną regulację przy włączniku.
Wiertnica Diamentowa 3300W DDP402 STALCO PERFECT S-98603
Najmocniejsza maszyna do wykonywania otworów wśród elektronarzędzi STALCO, o mocy 3300 W. Narzędzie można zastosować do wykonywania przewiertów o bardzo dużej średnicy przez stropy i ściany. Wyposażona w trzy biegi zmieniane za pomocą pokrętła na obudowie. W czasie rozruchu urządzenie wchodzi powoli na obroty, co zapobiega efektowi szarpnięcia. Przeznaczona jest do wiercenia tylko na mokro, dlatego została wyposażona w przyłącze do wody z zaworem. Zawiera szereg zabezpieczeń chroniących przed przegrzaniem i porażeniem.
Dane techniczne:
- Index: S-98603
- Moc znamionowa: 3300 W
- Napięcie znamionowe: 220-230 V
- Częstotliwość znamionowa: 50/60 Hz
- Natężenie prądu: 16 A
- Maks. średnica wiercenia: 402 mm
- Prędkość obrotowa bez obciążenia: 350/700/1100 obr/min
- Rozmiar gwintu wrzeciona: 1-1/4” UNC
- Średnica wiercenia na biegach 1/2/3: 402/202/102 mm
- Kompatybilny statyw: DRP402
- Stopień ochrony: IP32
- Klasa ochronności: I
- Waga: ok. 13,5 kg
- Długość przewodu zasilającego: 3 m
Wśród innych istotnych cech maszyny na uwagę zasługują wyświetlacz LCD podający parametry pracy oraz wskaźnik obciążenia maszyny.
Statywy do wiertnic diamentowych
- Statyw DRP202 do Wiertnicy Diamentowej STALCO Perfect S-98606: Narzędzie pomocnicze do ustawiania elektronarzędzi podczas wykonywania przewiertów o średnicy do 202 mm. Posiada zacisk montażowy o średnicy 60 mm.
- Statyw DRP402 do Wiertnicy Diamentowej STALCO Perfect S-98609: Umożliwia wykonywanie najtrudniejszych przewiertów akcesoriami o średnicy do 402 mm. Niezbędny przy wykonywaniu przewiertów przez stropy i ściany.
Akcesoria dodatkowe
- Zestaw do kotwienia statywów STALCO Perfect S-98612: Niezbędny do przymocowania statywu bezpośrednio do podłoża przy wykonywaniu otworów o znacznej średnicy. Zestaw zawiera śruby M12 x 180 mm i podkładki.
- Profesjonalny Zbiornik na wodę STALCO Perfect S-98615: Produkt niezbędny przy prowadzeniu wiercenia na mokro, zwłaszcza przy przewiertach o znacznych średnicach. Pojemność całkowita 13 L, robocza 10 L. Ciśnienie robocze 1,7-3,8 bar.
- Diamentowa koronka wiertnicza: Wiertło koronowe zaprojektowane do pracy w trudnych warunkach, z segmentami lutowanymi srebrem i wysokością segmentu 11 mm. Używane do wiercenia na mokro w betonie, betonie zbrojonym, żelbecie.
Porównanie wiertnic diamentowych: amatorskie vs. profesjonalne
Wiertnice diamentowe różnią się trwałością, zakresem średnic, ergonomią i dostępem do serwisu. Zestawy hobbystyczne celują w mniejsze średnice i krótkie cykle pracy, często bez rozbudowanej elektroniki i wskaźników obciążenia. Wersje profesjonalne oferują trzystopniowe przekładnie, czujniki przeciążenia, wskaźniki LED posuwu oraz solidne kolumny o zwiększonej sztywności. Profesjonalne statywy mają lepsze prowadnice rolkowe i większy skok. Koronki z wyższymi segmentami i zoptymalizowanym spoiwem dłużej trzymają wydajność w betonie zbrojonym. W pakietach PRO częściej dostaniesz komplet akcesoriów do odsysania i mocowania próżniowego. Wersje amatorskie sprawdzą się przy pojedynczych przejściach instalacyjnych w lekkim betonie.
Bezpieczeństwo pracy z wiertnicą diamentową
Bezpieczeństwo zaczyna się od oceny ryzyka i właściwych środków ochrony. Zastosuj maskę P3, okulary, ochronniki słuchu i rękawice antyprzecięciowe (Źródło: Urząd Dozoru Technicznego, 2023). Ogranicz pył, stosując mokre wiercenie albo odsysanie z filtrem HEPA. Przed startem sprawdź przewody, włącz RCD 30 mA, oceń stabilność statywu i kotwienia. Odsuń przewody od toru koronki i zabezpiecz otoczenie. Nie przekraczaj rekomendowanego docisku i nie blokuj wyłączników. Skanuj zbrojenie, instalacje elektryczne i hydrauliczne przed pracą. W przerwach kontroluj temperaturę głowicy i stan segmentów. Po zakończeniu przepłucz korpus koronki, usuń zawiesinę i osusz maszynę.
Najczęstsze błędy i jak ich unikać
Najczęstsze błędy wynikają z nieprawidłowego doboru parametrów i pośpiechu. Zbyt wysokie RPM przy dużych średnicach szkli segmenty i wydłuża czas pracy. Nadmierny docisk prowadzi do przegrzewania i rozkalibrowania otworu. Brak skanowania zbrojenia zwiększa ryzyko kolizji z prętami i uszkodzeń segmentów. Kotwienie kolumny w osłabionym betonie bez płyty bazowej obniża stabilność. Rezygnacja z RCD naraża operatora na porażenie. Pomijanie odsysania albo obiegu wody zwiększa zapylenie i zużycie narzędzia. Brak przeglądów i smarowania prowadnic skraca żywotność. Nieodpowiedni dobór koronki do twardego kruszywa spowalnia pracę.
