Wiertnica diamentowa – profesjonalne narzędzie do wiercenia w twardych materiałach

W dzisiejszym budownictwie, gdzie liczy się precyzja, szybkość i minimalna ingerencja w konstrukcję, tradycyjne metody wiercenia często okazują się niewystarczające. Wiertnica diamentowa to nowoczesne i niezwykle praktyczne rozwiązanie, które z powodzeniem zastępuje wiercenie udarowe, oferując niezrównaną dokładność i czystość pracy. To narzędzie jest niezastąpione przy wierceniu w betonie, żelbecie, kamieniu czy asfalcie, a jego uniwersalność sprawia, że znajduje zastosowanie w wielu branżach - od budownictwa po przemysł kamieniarski.

Wiercenie w żelbecie - wyzwania i rozwiązania

Wiercenie otworów w żelbecie to wymagający proces, ponieważ jest to jeden z najtwardszych i najbardziej wymagających materiałów budowlanych. Aby uniknąć problemów podczas pracy, należy zastosować odpowiednią technologię oraz przestrzegać zasad bezpieczeństwa.

Przygotowanie do wiercenia w żelbecie

• Wiercenie w żelbecie wymaga specjalistycznych narzędzi, które poradzą sobie z twardym betonem oraz zbrojeniem.
• Przed rozpoczęciem prac konieczne jest dokładne sprawdzenie miejsca wiercenia.
• Wiercenie w żelbecie generuje hałas, pył i wibracje, dlatego ważne jest odpowiednie przygotowanie miejsca pracy.
• Wiercenie w żelbecie wymaga precyzyjnego prowadzenia wiertła oraz zastosowania odpowiednich parametrów pracy.
• Nawet doświadczeni wykonawcy mogą popełnić błędy, które prowadzą do uszkodzenia narzędzi lub obniżenia jakości wykonanych otworów.

Wiercenie w żelbecie to wymagający proces, który wymaga odpowiedniego przygotowania, precyzyjnego sprzętu oraz znajomości techniki pracy. Wybór narzędzi diamentowych, analiza miejsca wiercenia oraz odpowiednie zabezpieczenie stanowiska pozwalają na sprawne i bezpieczne wykonanie zadania.

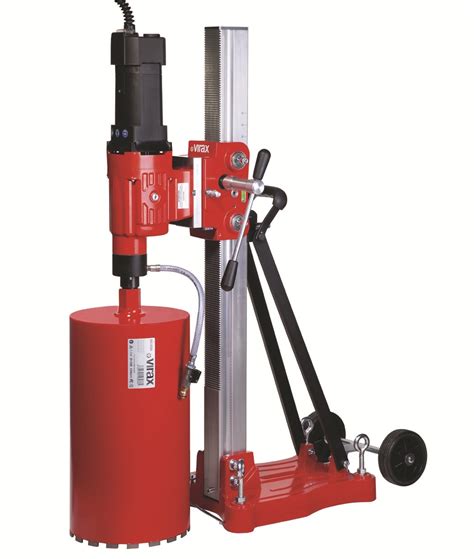

Wiertnica diamentowa - czym jest i jak działa?

Wiertnica diamentowa to urządzenie wyposażone w koronki diamentowe, czyli segmenty tnące pokryte syntetycznymi kryształami diamentu. Dzięki nim możliwe jest precyzyjne i szybkie wiercenie w najtwardszych materiałach - betonie, żelbecie, kamieniu czy cegle. Wiertnica nie działa na zasadzie udaru, lecz skrawania, co sprawia, że proces jest płynny, a krawędzie otworów pozostają gładkie i czyste. Podczas wiercenia stosuje się chłodzenie wodne, które odprowadza ciepło powstające w trakcie pracy i zapobiega przegrzewaniu się koronki. Woda wiąże również pył, dzięki czemu stanowisko robocze pozostaje czyste oraz bezpieczne.

Rodzaje wiertnic diamentowych

Wiertnice diamentowe mogą występować z rozmaitą specyfikacją, każda jednak skutecznie radzi sobie z tak twardym materiałem, jakim jest beton. Wyróżnić możemy wiertnice diamentowe do pracy:

• z ręki,
• ze statywu.

Narzędzia te wyposażone są w silniki o odpowiedniej mocy, zależnej od podłoża, do którego są przeznaczone, oraz średnicy wykonywanych otworów. Wiertnica diamentowa ręczna przydaje się wszędzie tam, gdzie konieczne jest wykonanie otworów o średnicach do ok. 162 mm. Wtedy operator nie potrzebuje dodatkowego wsparcia mechanicznego (np. podpory) do wykonania pracy. Z kolei otwory o większej średnicy wymagają bardziej zaawansowanej konstrukcji. Wiertnica do takich celów wyposażona jest w statyw. Dzięki temu duże otwory są tak samo precyzyjne, jak małe, a przy tym praca z narzędziem jest bardziej komfortowa i efektywna.

Chłodzenie wiertnicy diamentowej

Praca wiertnicy może odbywać się na sucho lub na mokro - wtedy narzędzie wyposażone jest w specjalną konstrukcję, która pozwala na stałe doprowadzanie wody. Wiertnica, która wykonuje otwory z użyciem wody, jest przez nią schładzana, co pozwala na nieprzerwaną pracę. Woda bowiem ogranicza nagrzewanie się wiertła, a ponadto zapobiega wydzielaniu się kurzu oraz pyłu krzemionkowego, który jest bardzo groźny dla człowieka.

Zalety wiertnic diamentowych

Wiertnice diamentowe to bardzo nowoczesne i niezwykle praktyczne rozwiązanie, które oferuje szereg korzyści:

• Precyzja i czystość wiercenia: Brak udaru eliminuje ryzyko mikropęknięć, a krawędzie otworów pozostają równe i gładkie. Urządzenie pozwala na gładkie wykończenie otworów, które nie wymagają dodatkowej obróbki.
• Wysoka wydajność pracy: Technologia diamentowa zapewnia szybkie i kontrolowane skrawanie materiału, co pozwala skrócić czas realizacji zadań.
• Komfort pracy operatora: Wiercenie odbywa się bez hałasu oraz wibracji, co wpływa na wygodę i bezpieczeństwo. Wiertnica pracuje w sposób bezgłośny, co ma znaczenie podczas realizacji zleceń w piętrowych budynkach, gdzie osoby przebywające w sąsiednich mieszkaniach czy pracownicy biur mogą funkcjonować bez nadmiernego hałasu.
• Dłuższa żywotność narzędzia: System chłodzenia wodnego wydłuża żywotność narzędzia, a także ogranicza emisję pyłu w miejscu pracy.
• Wszechstronność: Sprawdzają się w betonie, cegle, kamieniu, granicie czy asfalcie, umożliwiając zastosowanie w wielu branżach, od budownictwa po przemysł. Mogą pracować w zbrojonym w 50% betonie, co jeszcze niedawno wydawało się niemożliwe. Istotne jest również to, że bez trudu można nimi wiercić pod kątem, np. wynoszącym 45 stopni.
• Niskie koszty eksploatacji: Stosunkowo niskie koszty eksploatacji oraz duża wydajność sprawiają, że narzędzia te są coraz powszechniej wykorzystywane. Na rynku istnieją firmy, oferujące możliwość regeneracji wierteł diamentowych, polegającej najczęściej na wymianie segmentów bądź dolutowaniu brakujących.

Dzięki tak precyzyjnym i wydajnym narzędziom poradzisz sobie z każdymi wierceniami.

Zastosowanie wiertnic diamentowych

Wiertnica diamentowa ma zastosowanie przy wszelkich możliwych otworach, które należy wykonać w betonie. Prace z wykorzystaniem takiego narzędzia można przeprowadzać w całkowicie nowych konstrukcjach, jak i już istniejących. Technika diamentowa stała się najlepszym rozwiązaniem do obróbki betonu, nawet w najtrudniejszych sytuacjach.

Szerokie spektrum zastosowań

• Tworzenie otworów na okablowanie: W nowych mieszkaniach konieczne jest przygotowanie otworów do okablowania. Przejścia pomiędzy pomieszczeniami wymagają precyzji. Wtedy też stosuje się wiertnice diamentowe, dzięki którym można stworzyć otwory o niewielkiej średnicy. Przepuszcza się nimi okablowanie elektryczne, telewizyjne, czy też do podłączenia internetu.
• Przygotowanie otworów dla rurociągów: Technika diamentowa jest świetnym sposobem na przygotowanie otworów dla rurociągów. Można je stworzyć o rozmaitych rozmiarach, dostosowanych do wymagań oraz specyfikacji technicznej. Urządzenia pozwalają na swobodne dostosowanie parametrów otworu do warunków zabudowy i wymiarów rur.
• Wiercenie otworów pod instalacje hydrauliczne i gazowe: Narzędzie umożliwia przygotowanie dużych otworów dla instalacji hydraulicznych czy gazowych pod różnym kątem.
• Wiercenie pod instalacje kanałów wentylacyjnych: Wiertnica diamentowa znajdzie zastosowanie przy wykonywaniu odpowiednich otworów, które umożliwią poprowadzenie przewodów wentylacyjnych.
• Przewierty podczas budowy wiaduktów i mostów: Tzw. przewierty pomiędzy kolejnymi konstrukcjami betonowymi możliwe są do zrealizowania przy wykorzystaniu wiertnic diamentowych. Duże średnice otworów mogą być wykonywane odpowiednim wiertłem lub też przy zastosowaniu wiercenia ściegiem.
• Badanie gruntów i nawierzchni: Wiertnice wykorzystywane są do badania gruntów i nawierzchni. Odwierty rdzeniowe można wykonać w drogach asfaltowych w celu ustalenia głębokości i jakości podłoża. Podobne odwierty wykonuje się także na innych nawierzchniach, np. betonowych, w celu pozyskania próbek w kształcie walców do przeprowadzenia badań.
• Przemysł kamieniarski: Wiertnice diamentowe służą do wiercenia w materiałach skalnych (w kamieniołomach oraz zakładach przeróbczych).

Wiertnice diamentowe doskonale sprawdzają się podczas remontu, budowy, a także przy bardziej skomplikowanych pracach przy stawianiu mostów i kładzeniu dróg asfaltowych. Sezon letni trwa, więc zaczynamy intensywnie myśleć o remontach czy budowach. Są idealne, kiedy trzeba wykonać otwory pod puszki w instalacjach elektrycznych, koryta kablowe, grzewcze, klimatyzacyjne, wentylacyjne czy otwory do 1000 mm bez naruszania konstrukcji budynku czy stropu.

Wybór odpowiedniej wiertnicy diamentowej

Wybierając wiertnicę diamentową, powinniśmy zwrócić uwagę na kilka kluczowych aspektów. Przede wszystkim trzeba określić zakres planowanych prac: średnicę i głębokość wiercenia oraz rodzaj materiału, z jakim urządzenie będzie pracować.

Parametry do rozważenia

• Moc i wydajność: Do lekkich zadań montażowych wystarczą kompaktowe modele przenośne, natomiast w przypadku dużych inwestycji lepiej sprawdzą się wiertnice stacjonarne o większej mocy i wydajności.
• Rodzaj chłodzenia: Warto rozważyć, czy potrzebne jest wiercenie na sucho czy z chłodzeniem wodnym, co pozwala dopasować sprzęt do specyfiki materiału oraz warunków roboczych.
• Sposób mocowania: Dostępne są modele ręczne oraz ze statywem, z możliwością zastosowania podstawy próżniowej, co umożliwia montaż statywu bez użycia kotew.
• Zakres prędkości obrotowej: Nowoczesne modele są wyposażone w funkcje zwiększające wygodę i precyzję pracy, m.in. regulację obrotów.

Przykłady wiertnic diamentowych Cardi

Na rynku można spotkać wielu producentów wiertnic, jednak większość z nich nie ma kompleksowej oferty, a jedynie maszyny z małymi silnikami. Inaczej jest w przypadku CARDI - firmy, która koncentruje się głównie na wiertnicach diamentowych, co daje jej przewagę nad konkurencją. Włosi są liderem na tym rynku, produkują profesjonalny sprzęt przystosowany do pracy w ekstremalnych warunkach. W ofercie znajdziemy kilkadziesiąt napędów wiertnic:

• od małych silników do wiercenia z ręki (np. do 162 mm na sucho z rotorem ssącym),
• przez popularne zestawy na statywach dla instalatorów (np. CARDI C180 z 3-biegowym silnikiem 2000 W do 152 mm w żelbecie),
• po szeroką ofertę silników elektrycznych do odwiertów wielkości nawet 1000 mm (np. CARDI C200, C250, C300, C500, C800 i C1000).

Głównym czynnikiem wyróżniającym CARDI na tle konkurencji jest to, że jako jedna z nielicznych firm stosuje rozwiązania sprawdzone i wdrażane od lat, czyli bardzo grube uzwojenia i mechaniczne przekładnie, co oznacza dla użytkownika sporą oszczędność. Opracowano również nową grupę silników hybrydowych DIAMOND PULSE-TECH.

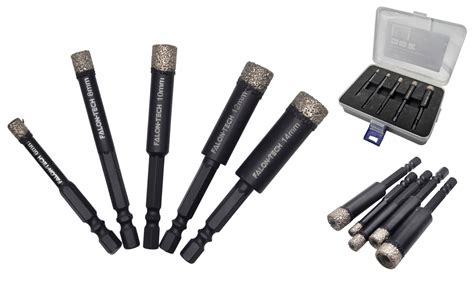

Wiertła diamentowe - klucz do skuteczności

Kiedy klasyczne wiertła nie zdają egzaminu, z pomocą przychodzą nam ich diamentowe odpowiedniki. Ich wyjątkowo wysoka wytrzymałość pozwala - przy zachowaniu podstawowych zasad - na skuteczne wiercenie w kamieniu naturalnym, betonie, żelbetonie i innych, wyjątkowo odpornych materiałach. Wiertłami diamentowymi nazywamy narzędzia, które za sprawą swego składu materiałowego zachowują maksymalną wytrzymałość i odporność, przekładające się na możliwość wykonywania otworów w bardzo twardych materiałach naturalnych, takich jak granit, marmur czy skała oraz sztucznych, np. beton. Wysoka wytrzymałość tego rodzaju wierteł wynika z zastosowania na krawędziach roboczych segmentów z diamentu syntetycznego, umieszczonych na krawędzi rurowego korpusu za pomocą trwałego lutu srebrno-miedzianego.

Mocowania wierteł diamentowych

• Wiertła diamentowe do najtwardszych materiałów, takich jak granit czy żelbeton, wyposażone są najczęściej w mocowanie SDS-Plus, składające się z dwóch owalnych wgłębień i dwóch rowków, odpowiedzialnych za przenoszenie momentu obrotowego oraz uchwyt 10 mm.
• W sprzedaży znajdziemy również modele z uchwytem SDS-Max o tej samej budowie, jednak ze średnicą zwiększoną do 18 mm.
• Modele przeznaczone do wykonywania otworów w mniej twardych materiałach, takich jak płytki, mogą posiadać mocowania sześciokątne.

Technika pracy z wiertnicą diamentową

Aby prawidłowo pracować wiertnicą, przed przystąpieniem do wykonania otworu należy dokładnie określić miejsce jego wykonania. Prawidłowe i stabilne zamocowanie podstawy wiertnicy zapewnia nam bezawaryjną, bezwstrząsową i precyzyjną pracę.

Przygotowanie do pracy

1. Zanim zaczniemy wykonywać otwór, powinniśmy dokonać przeglądu technicznego maszyny, zwracając szczególną uwagę na sprawność napędu oraz instalacji zasilającej.
2. Teraz możemy podłączyć zasilanie (w zależności od typu maszyny) oraz dokonać sprawdzającego próbnego posuwu wiertnicy na szynie podstawy aż do skrajnych pozycji.
3. Potem uruchomiamy silnik, aby sprawdzić jego pracę na wszystkich biegach.
4. Następnie przesmarowujemy gwint wiertła oraz wrzeciona wiertnicy i zakładamy podkładkę z brązu, mosiądzu lub z miedzi oraz dokonujemy montażu korony. Polega on na nakręceniu jej ręką na gwint wrzeciona i dokręceniu kluczem płaskim o odpowiednim wymiarze.
5. Za pomocą poziomicy lub innego przyrządu sprawdzamy równoległość szyny prowadzącej podstawy wiertnicy oraz powierzchni zewnętrznej korpusu rurowego.

Wiercenie

Kwestię podstawową podczas przystępowania do wiercenia będzie stanowiło stabilne i pewne zamocowanie podstawy wiertnicy (w przypadku modeli na statywie) bądź znalezienie ergonomicznej pozycji, pozwalającej na zachowanie precyzji i bezpieczeństwa (dla modeli ręcznych). Nawiercany materiał należy ustawić w sposób, który wykluczy jego przypadkowe przesunięcie podczas pracy. W pobliżu stanowiska pracy nie powinny znajdować się elementy lekkie, które mogłyby zostać wciągnięte przez wiertło, ani łatwopalne.

1. Kolejną czynnością jest uruchomienie dozowania wody oraz silnika maszyny. Na biegu jałowym oceniamy stabilność montażu podstawy do podłoża i sprawdzamy sprawność posuwu wiertnicy oraz czy nie występuje tzw. bicie wiertła.
2. Kiedy wiertnica prawidłowo pracuje na biegu jałowym, możemy przystąpić do wiercenia. Proces należy rozpocząć od najniższego biegu. Pamiętaj, że przy wiertłach diamentowych nie należy używać udaru - będzie to skutkowało ich szybkim uszkodzeniem.
3. W tym celu przesuwamy za pomocą zastosowanego mechanizmu maszynę z obracającym się wiertłem w kierunku materiału, stopniowo zagłębiając to narzędzie w obrabianym elemencie. Podczas wiercenia należy stosować równomierny nacisk, obserwując wydostający się z otworu urobek.
4. W zależności od materiału wierconego, średnicy wykonywanego otworu i mocy wiertnicy stosuje się różne prędkości obrotowe, postęp wiercenia oraz dozowanie wody. Siła nacisku wywieranego podczas pracy jest uzależniona od powierzchni czołowego kontaktu segmentów diamentowych z wierconym materiałem i powinna wynosić 200-250 N/cm² (ok. 20-25 kG/cm²).
5. Podstawowa zasada, którą należy się kierować podczas wyboru biegu (prędkości obrotowej) wiertnicy, mówi o tym, że im wyższa twardość materiału, tym niższą prędkość i posuw powinniśmy stosować. Według specjalistów dla najtwardszych z nich będzie ona wynosiła około 2-3 m/s z lekkim posuwem, z kolei dla bardziej miękkich - 4-6 m/s i przy większym posuwie.
6. W przypadku, gdy moc maszyny okaże się za mała, należy zredukować bieg wiertnicy na niższy, zwiększając jednocześnie nacisk.

Wiercenie w betonie zbrojonym

Beton zbrojony należy do materiałów trudnych w wierceniu i w zależności od udziału procentowego zbrojenia tempo wiercenia może ulec wyraźnemu spowolnieniu. Podczas przewiercania zbrojenia należy zredukować bieg wiertnicy na niższy, zmniejszyć ilość dozowanej wody i nacisk wiertła na wiercony materiał, dostosowując postęp wiercenia do oporu stawianego przez przewiercane zbrojenie. Podczas pracy należy obserwować wypływający wraz z wodą urobek z opiłkami stali. Warto tu wspomnieć, że urobek jest samoczynnie wypłukiwany wodą ze szczeliny powstającej podczas przewiercania materiału. Brak bądź zbyt mała ilość dozowanej wody może doprowadzić do przyspieszonego zużycia segmentów lub uszkodzenia wiertła diamentowego, np. wypaczenia korpusu metalowego i pojawienia się tzw. bicia.

Zakończenie pracy i konserwacja

1. Po zakończeniu pracy należy odłączyć urządzenie od sieci i sprawdzić jego stan.
2. Wiertło należy starannie umyć pod silnym strumieniem wody, zwracając szczególną uwagę na usunięcie urobku, zalegającego w jego wnętrzu.
3. Podczas wiercenia segmenty diamentowe wierteł ostrzą się samoistnie. W przypadku stępienia wiertła diamentowego, czego objawem jest niewielki postęp wiercenia bądź jego brak, należy dokonać tzw. ostrzenia segmentów przez wykonanie kilku wierceń na bloczku piaskowca, cegły silikatowej, betonu świeżego lub innego abrazywnego materiału. Spowoduje to tzw. odkrycie diamentów.
4. Po wykonaniu otworu należy wycofać wiertło z wierconego materiału, a następnie wyłączyć napęd wiertnicy i usunąć z wnętrza wiertła rurowego odwiert materiału.
5. Po zakończeniu pracy zdejmujemy wiertło rurowe z wrzeciona maszyny, wykorzystując do tego klucze płaskie będące na wyposażeniu maszyny, następnie demontujemy wiertnicę oraz jej podstawę.
