Wiertnice do studni – kompleksowy przewodnik

Woda jest podstawą życia, a czysta i wystarczająca ilość wody jest niezbędna dla rozwoju człowieka, rolnictwa i przemysłu na całym świecie. Aby zaspokoić zapotrzebowanie na zasoby wodne, wiertnice studni stały się ważnym narzędziem zagospodarowania źródeł wód podziemnych, szczególnie na obszarach o ograniczonych zasobach. Wiertnice do studni głębinowych to zaawansowane maszyny, które pozwalają na wiercenie otworów o dużej głębokości, umożliwiając dostęp do podziemnych źródeł wody. Proces ten jest kluczowy w przypadku instalacji studni, które dostarczają czystą wodę pitną do domów, gospodarstw rolnych oraz zakładów przemysłowych. Profesjonalne maszyny wiertnicze do studni są dostępne w ofercie firmy Mst Drill.

Podstawowe definicje i różnice

Różnica między odwiertem a studnią

Otwór wiertniczy to wąski, głęboki otwór wywiercony w ziemi, zazwyczaj o średnicy od 2 do 12 cm, umożliwiający dostęp do zasobów takich jak woda gruntowa, ropa naftowa lub gaz. Jest to surowy otwór wiertniczy bez dodatkowej obróbki infrastrukturalnej. Z drugiej strony, studnia wodna to w pełni funkcjonalny system, który obejmuje nie tylko otwór wiertniczy, ale także takie elementy, jak obudowa (zapobiegająca zapadaniu się), pompy, rury osłonowe, a czasem również materiały uszczelniające. Studnie wodne są projektowane z myślą o bezpiecznym i zrównoważonym wydobywaniu zasobów.

Różnica między studnią odwiertową a studnią rurową

Studnie rurowe to rodzaj otworów wiertniczych zoptymalizowanych pod kątem poboru wody, których konstrukcja jest następująca:

• Otwór wiertniczy: uniwersalny otwór wiertniczy (do dowolnego zastosowania, dowolnej średnicy), który można wywiercić bez konieczności stosowania obudowy w stabilnej skale.
• Studnia rurowa: Obudowa ze stali/polietylenu o wysokiej gęstości (HDPE) z perforowaną sekcją (rura sitowa) służąca do filtrowania piasku i zanieczyszczeń oraz wypełniania żwirem rury sitowej, aby zapobiec jej zapadaniu się. Zazwyczaj mają średnicę 3-6 cali i idealnie nadają się do płytkich i średnich warstw wodonośnych (50-500 stóp).

Studnie rurowe są opłacalnym rozwiązaniem w rolnictwie i małych instalacjach wodnych, a priorytetem jest wydajność i trwałość w luźnym podłożu lub piaszczystym środowisku.

Różnica między rurą wodną a platformą wiertniczą

Rura wodna to stały element infrastruktury, wykonany z PCV, stali lub betonu, służący do transportu wody ze źródła (np. studni, zbiornika) do miejsca przeznaczenia (domu, gospodarstwa rolnego, miasta). Jest częścią systemu zaopatrzenia w wodę. Wiertnica (rig) to mobilna maszyna używana do wiercenia otworów wiertniczych lub studni wodnych. Wiertnica wykorzystuje obracające się wiertło, pompę i układ napędowy (gąsienice/koła) do drążenia skał i gleby. Wiertnica to „narzędzie”, które buduje punkt dostępu, a rura to „kanał” drenażowy.

Dlaczego warto wiercić studnię?

Istnieją cztery główne powody wiercenia studni:

1. Zaopatrzenie w wodę: dostarczanie niezawodnej wody pitnej do użytku domowego, rolniczego i przemysłowego, szczególnie na obszarach, na których miejskie dostawy wody są nieregularne.
2. Opłacalność: Zapewnia długoterminowe oszczędności w porównaniu z transportem wody ciężarówkami lub korzystaniem z sezonowych dostaw wody.
3. Projekty energetyczne: Odwierty geotermalne wykorzystują ciepło podziemne do ogrzewania/chłodzenia, natomiast odwierty ropy naftowej/gazu służą do wydobywania paliw kopalnych.
4. Potrzeby środowiskowe: studnie monitorujące służą do oceny stopnia zanieczyszczenia wód gruntowych, a studnie wtryskowe służą do bezpiecznej utylizacji płynów przemysłowych.

Studnie są autonomiczne, zrównoważone i oferują rozwiązania dostosowane do różnych potrzeb geograficznych i operacyjnych. Swobodny dostęp do krystalicznej wody bez konieczności korzystania z miejskich sieci wodociągowych to nie tylko niezależność, ale także realna oszczędność. To z tego powodu coraz więcej osób decyduje się na wywiercenie studni głębinowej na własny użytek.

Jak rozpoznać wodę podczas wiercenia studni?

Wiertacze identyfikują wodę na trzy główne sposoby:

1. Objawy wizualne i mechaniczne: nagłe zmiany oporu wiertła (np. zmiękczenie gleby) lub powrót błota/powietrza na powierzchnię w postaci widocznych kropel. Czujniki mogą być również używane do dokładnego pomiaru poziomu wód gruntowych i natężenia przepływu.
2. Wahania ciśnienia: Ciśnienie pompowania spada w miarę napływania wody do odwiertu, szczególnie w wilgotniejszych formacjach.
3. Dane geologiczne: Badania przeprowadzone przed wierceniem (np. testy rezystywności) pozwalają na odwzorowanie warstw wodonośnych, natomiast monitorowanie w czasie rzeczywistym odłamków skalnych (fragmentów skał/gleby) pozwala na określenie zawartości wody.

Rodzaje wiertnic do studni i ich działanie

Zasada działania wiertnic

Podstawą działania wiertnicy do studni głębinowych jest obracający się mechanizm wiertniczy, który pozwala na penetrowanie różnych warstw gruntu. Wiertło zamocowane na końcu maszyny obraca się z dużą prędkością, stopniowo wkręcając się w ziemię. W miarę jak wiercenie postępuje, wiertło usuwa urobek, czyli fragmenty gruntu, które są wynoszone na powierzchnię. W zależności od rodzaju gleby oraz głębokości wiercenia, proces ten może być bardziej lub mniej skomplikowany. Wiertnica do studni wodnych to specjalistyczna, ciężka maszyna przeznaczona do wiercenia źródeł wód gruntowych w celu zapewnienia bezpiecznej wody pitnej i roboczej dla społeczności, przemysłu i rolnictwa. Wiertnice te są projektowane w zależności od głębokości wierceń i warunków geologicznych. Wiertło jest narzędziem służącym do rozbijania formacji podczas procesu wiercenia.

Rodzaje wiertnic

Na rynku dostępne są różne rodzaje wiertnic, dostosowane do specyfiki terenu oraz wymagań danego projektu. Wiertnice do studni wodnych można podzielić na wiele typów w zależności od różnych metod wiercenia, możliwości głębokości i mobilności:

• Wiertnice obrotowe to jedne z najczęściej używanych maszyn, charakteryzujące się wysoką skutecznością i szybkością pracy. W tego typu wiertnicach wiertło obraca się wokół własnej osi, wiercąc otwór.
• Wiertnice udarowe działają na zasadzie dynamicznego uderzania w grunt, co pozwala na rozbijanie twardszych warstw skalnych.

Proces wiercenia studni głębinowej

Sam proces wiercenia studni głębinowej rozpoczyna się od przygotowania miejsca pod instalację wiertnicy. Maszyna jest ustawiana na odpowiednim terenie, a następnie przeprowadza się wiercenie pionowe. W miarę jak wiertło schodzi głębiej, stopniowo wprowadza się rury osłonowe, które zapobiegają osunięciu się gruntu do wnętrza otworu. W niektórych przypadkach stosuje się również płuczkę wiertniczą, czyli specjalny płyn, który wprowadzany do otworu ułatwia pracę wiertła, stabilizując jednocześnie ściany otworu. Płuczka wiertnicza odgrywa istotną rolę w procesie wiercenia studni głębinowych, zwłaszcza w trudnych warunkach gruntowych. Jest to specjalny płyn, który jest wprowadzany do otworu wiertniczego w celu chłodzenia wiertła, a także usuwania urobku z otworu. Płuczka wiertnicza pomaga również w stabilizacji ścian otworu, co minimalizuje ryzyko zapadnięcia się ziemi w trakcie wiercenia.

Wiertnice ręczne do studni

Kluczowym narzędziem, umożliwiającym realizację zadania wiercenia studni na własny użytek, jest wiertnica ręczna. To narzędzie, które umożliwia wywiercenie otworów o różnych głębokościach bez konieczności korzystania z kosztownych maszyn mechanicznych. Narzędzie cechuje się stosunkowo prostą konstrukcją - zostało zaprojektowane w taki sposób, żeby umożliwiało efektywne wiercenie studni głębinowych bez względu na rodzaj gruntu. Obsługa wiertnicy ręcznej nie wymaga specjalistycznej wiedzy ani doświadczenia, a samo urządzenie za sprawą kompaktowej konstrukcji jest lekkie i mobilne.

Mechanizm urządzenia wykorzystuje zasadę ślimakowego przewiercania się przez kolejne warstwy gruntu - operator obraca wiertło ruchem obrotowym, wskutek czego urobek zostaje wyniesiony na powierzchnię. Co ważne, za pomocą wiertnicy ręcznej można osiągnąć dowolną niemal głębokość studni - w tym celu stopniowo dodaje się kolejne segmenty przedłużające.

Rodzaje wiertnic ręcznych

Oferta asortymentowa wiertnic ręcznych do studni głębinowych jest dość szeroka i obejmuje różne ich rodzaje:

• Świder ślimakowy to klasyczny model z ostrzem w kształcie spirali. Wiertnica tego typu nadaje się do wiercenia w miękkich i średnio twardych gruntach.
• Świder spiralny to świder podobny do ślimakowego, jednak z wyraźnie większą liczbą zwojów.
• Świder czerpakowy, zwany także świdrem łyżkowym, działa na zasadzie łyżki. Świetnie sprawdza się w sypkich gruntach, np. piasku.
• Wiertnice ręczne tłokowe, zwane również wiertnicami ręcznymi rurowymi, mają formę rury ze specjalnym tłokiem, który zasysa urobek z dna odwiertu i są stosowane zwykle w tradycyjnej metodzie wiercenia studni.
• Wiertnice ręczne udarowe wykorzystują metodę uderzeniową. Zasada działania jest stosunkowo prosta - ciężki tłok rozbija grunt, a urobek jest wybierany na zewnątrz. Wśród wiertnic udarowych wyróżnić można wiertnicę klasyczną, idealną do pracy w zwięzłych iłach i glinach oraz wiertnicę rurową z tłokiem, skuteczną w luźnych gruntach.

Jak wybrać dobrą wiertnicę ręczną do studni głębinowej?

Wybór odpowiedniego urządzenia zawsze jest uzależniony od co najmniej kilku czynników. Na co szczególnie warto zwrócić uwagę?

• Średnica wiercenia: Powinna być dopasowana do średnicy rury studziennej. Najczęściej wynosi ona 100-250 mm. Im większa średnica urządzenia, tym ciężej jest wiercić ręcznie.
• Materiał: Wiertnice ręczne do studni głębinowych powinny być wykonane z materiałów wysokiej jakości, takich jak stal nierdzewna hartowana.
• Jakość wykonania: Akcesoria do wiertnicy ręcznej pozwalają wyraźnie zwiększyć jej funkcjonalność i skuteczność.

Niezbędny osprzęt i akcesoria

Funkcjonalność wiertnicy zależy również od odpowiedniego osprzętu:

• Rury wiertnicze: Muszą być odpowiednio dobrane.
• System płuczkowy: Wiertnice powinny być wyposażone w pompy płuczkowe, gdyż ich obecność zapewnia efektywne wiercenie i zmniejsza ryzyko awarii.
• Czerpaki i rury wybierakowe: Przeznaczone do usuwania luźnego materiału z otworu.
• Klucze do montażu.
• Przedłużki (żerdzie wiertnicze): Umożliwiają zwiększanie głębokości wiercenia studni.

Konserwacja wiertnicy

Wiertnica do studni to produkt, który wymaga regularnej konserwacji:

• Regularnie czyścić sprzęt: Wiertnicę należy czyścić systematycznie, po każdym użyciu.
• Systematycznie smarować elementy ruchome: Ta prosta czynność zapobiega przedwczesnemu zużyciu poszczególnych części wiertnicy.

Wiertnica do studni, mimo nieskomplikowanej konstrukcji, jest urządzeniem zaawansowanym, a jej wybór wymaga rozważenia wielu elementów. Zapoznanie się z rodzajami i specyfikacją sprzętu pozwoli uniknąć kosztownych błędów.

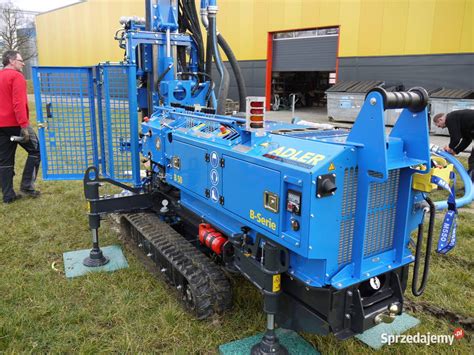

Wiertnice do studni ADLER

Dzięki wiertnicom do studni ADLER można wiercić studnie wód gruntowych w najmniejszych przestrzeniach. Wiertnice do studni są kompaktowe i mogą być wykorzystywane do budowy studni, a także do wierceń geotermalnych lub geologicznych wierceń poszukiwawczych.

Zalety sprzętu do wiercenia studni ADLER

• Wydajność w najmniejszych przestrzeniach: wiertnice ADLER do budowy studni sięgają głęboko nawet w małych ogrodach.
• Kompaktowy transport przez dowolne drzwi: Wiertnicę można przetransportować na miejsce za pomocą standardowej przyczepy i wnieść na miejsce wiercenia przez dowolne standardowe drzwi ogrodowe. Szerokość transportowa wiertnicy wynosi od 80 cm do 95 cm przy wysokości 195 cm, co umożliwia dostęp do większości posesji.
• Wydajność na dużych głębokościach: Odwierty o głębokości do 100 m, a nawet 150 m można wykonywać bez większego wysiłku, nawet w ograniczonych przestrzeniach. Oznacza to, że bez względu na to, jak głęboko znajduje się poziom wód gruntowych, można wiercić do momentu natrafienia na wodę.

Wszystkie te zalety można wykorzystać nie tylko podczas wiercenia studni wód gruntowych, ale także podczas wiercenia pod pompę ciepła lub do eksploracji gruntu. Wiertnice ADLER są produkowane w Niemczech zgodnie z najwyższymi standardami jakości i mogą być używane do studni wód gruntowych, studni głębinowych o głębokości do 150 metrów, energii geotermalnej, wykrywania ładunków wybuchowych lub innych wierceń poszukiwawczych. Wiertnice są standardowo wyposażone w gąsienice, dzięki czemu mogą być używane nawet na nierównym terenie.

Przykładowe modele wiertnic ADLER

• Wszechstronna wiertnica B 25 jest idealna do wiercenia studni, badań geologicznych i badań gruntu do głębokości 50 m.
• Profesjonalna maszyna do łatwego transportu na przyczepie 3,5 t (do B 50). Wydajna w szerokim zakresie zastosowań dzięki rozbudowanym opcjom. Idealna do budowy studni, odwiertów geotermalnych i geologicznych odwiertów poszukiwawczych o głębokości do 100 m.
• Silnik Deutz o mocy 75 KM i najnowszym poziomie emisji spalin 5 sprawia, że ta niezwykle kompaktowa wiertnica Adler B 75 jest tak potężna: można nią wiercić nawet do 125 m, nawet jeśli obszar dostępny do wiercenia jest bardzo ograniczony.
• Kompaktowa wiertnica ADLER B 200 przekonuje ekonomicznym, mocnym sześciocylindrowym silnikiem Deutz o pojemności 6,1 litra i masą roboczą 13 t. Przeznaczona do wymagających zastosowań na większych głębokościach. Niezależnie od tego, czy chodzi o wiercenie geotermalne, wiercenie studni czy badania geologiczne - B 200 oferuje maksymalną wydajność i efektywność w każdym terenie.

Wiertnice serii B charakteryzują się szeroką gamą akcesoriów i osprzętu dodatkowego. Wózek wiertniczy ADLER (ABL) został specjalnie zaprojektowany do montażu na koparkach i szybko i łatwo przekształca je w ekonomiczne i wydajne wiertnice.

Metody wiercenia dla wiertnic ADLER

Wiertnice firmy ADLER nadają się do różnych metod wiercenia:

• Wiercenie z przepłukiwaniem: W zależności od warunków gruntowych woda jest wzbogacana dodatkami płuczącymi i pompowana do obiegu. Umożliwia to wiercenie otworów o głębokości do 150 m i średnicy do 20 cm. Idealny do wiercenia studni nawet przy bardzo niskim poziomie wód gruntowych.
• Wiercenie młotkiem wgłębnym: Idealne rozwiązanie w przypadku bardzo twardych podłoży, takich jak skały, granit i inne skały lite. Powietrze jest wykorzystywane do wiercenia w twardej skale na żądaną głębokość za pomocą potężnych sprężarek i odpowiednich młotów wgłębnych.
• Metoda świdra drążonego i metoda wiercenia na sucho: Dla serii B firma ADLER oferuje sprzęt do wiercenia na sucho, w którym materiał wiertniczy jest przenoszony za pomocą świdra drążonego. W przeciwieństwie do płuczki wiertniczej stosuje się tu świder drążony, za pomocą którego można wydobywać na powierzchnię wysokiej jakości próbki gleby w postaci rdzenia wiertniczego. Może być również wykorzystywany do ustawiania punktów pomiarowych wód gruntowych i tworzenia fundamentów palowych.

Obszary zastosowania studni

• Studnie zasilające / usługowe: Są to studnie do zaopatrywania w wodę gospodarstw domowych, do podlewania ogrodów, ale także do zaopatrywania obiektów rolniczych, ogrodów targowych, obiektów leśnych, parków i terenów sportowych. Jeśli studnie te mają być używane wyłącznie jako studnie serwisowe lub przemysłowe, należy upewnić się, że woda nie jest przeznaczona do spożycia przez ludzi. Każdy, kto chce zainstalować własny system wody użytkowej w swoim gospodarstwie domowym oprócz rury wody pitnej, musi powiadomić o tym na piśmie wydział zdrowia publicznego.
• Punkty pomiarowe wód podziemnych: Tworzone w celu ustalenia, gdzie dokładnie znajduje się potencjał wód podziemnych i jak zmienia się on w określonym czasie. Mogą być one wykorzystywane do pomiaru ciśnienia wody porowej w podpowierzchni i ciągłego monitorowania jakości wód gruntowych.
• Studnie wody gaśniczej: Jeśli poziom wód gruntowych nie jest niższy niż 7,5 metra, studnia może być używana jako studnia wody gaśniczej do normalnej pracy z pompą pożarniczą. Jeśli poziom jest niższy, maksymalna geodezyjna wysokość ssania zostanie przekroczona i konieczne będzie zainstalowanie studni głębinowej. Taka studnia ma pompę głębinową, która transportuje wodę do pompy pożarowej pod wymaganym ciśnieniem.
• Studnie irygacyjne / systemy irygacyjne: Studnia irygacyjna służy do dostarczania wody dla rolnictwa, sadownictwa, upraw i roślin ozdobnych lub obszarów ogrodniczych. W czasach zmian klimatycznych zapotrzebowanie na wodę w systemach zraszania jest szczególnie wysokie, a zastosowanie dedykowanej studni pomaga utrzymać koszty w ryzach.

Aspekty prawne i praktyczne wiercenia studni

Wymagane zezwolenia i rejestracja

Nie można wiercić studni bez zezwolenia: każda studnia musi być zarejestrowana! Jeśli zamierzasz wywiercić studnię w celu pozyskiwania wody użytkowej i pitnej, musisz to zarejestrować i zgłosić do władz lokalnych, miasta, urzędu dzielnicy lub niższego urzędu ds. wody za opłatą. Dotyczy to również osób, które chcą wywiercić prostą studnię wyłącznie do nawadniania ogrodu - tak zwaną studnię udarową lub napędzaną. W większości miast studnie te są bezpłatne, a wiercenie jest generalnie dozwolone na mocy art. 46 federalnej ustawy o wodzie (WHG). Jeśli jednak wiercenie studni prowadzi do obniżenia poziomu wód gruntowych lub zmniejszenia ilości wody i wydajności pompowania studni sąsiada, może to prowadzić do sporu sąsiedzkiego. Aby uniknąć kłopotów, Verband Wohneigentum NRW e.V. zaleca skonsultowanie się z bezpośrednimi sąsiadami przed wykonaniem odwiertu. W większości przypadków dozwolone jest samodzielne nawadnianie ogrodu, ale w przypadku wszystkich innych zastosowań studnia zazwyczaj wymaga uzyskania zezwolenia.

Głębokość studni

Ponieważ w celu zaopatrzenia w wodę należy wykonać odwiert do wód gruntowych, wymagana głębokość odwiertu zależy od głębokości lustra wód gruntowych. W przypadku prywatnej studni często wystarczające może być wykonanie odwiertu o głębokości od 6 do 10 metrów. Jednak w zależności od głębokości zwierciadła wód gruntowych w ogrodzie, wymagana głębokość odwiertu może być znacznie większa: Od głębokości około 8 metrów studnia jest określana jako studnia głębinowa. Jeśli chcesz wiedzieć z wyprzedzeniem, na jaką przybliżoną głębokość musisz być przygotowany, możesz zapytać regionalnego dostawcę wody (np. zakłady komunalne, stowarzyszenia wodne). Korzystając z map hydrogeologicznych, można uzyskać stosunkowo dokładne informacje na temat poziomu wód gruntowych w danym regionie. Informacji na temat głębokości zwierciadła wód gruntowych mogą również udzielić wydziały ochrony środowiska oraz urzędy ds. gospodarki wodnej w miastach i gminach.

Woda ze studni a woda pitna

Odradzamy używanie niesprawdzonej wody ze studni jako wody pitnej, ponieważ wydobywana woda gruntowa może być skażona zarazkami i zanieczyszczeniami. Należą do nich na przykład azotany pochodzące z rolnictwa lub metale ciężkie, które są obecne w glebie jako skażone miejsca (takie jak arsen, uran, kadm lub rtęć). Jako operator studni jesteś odpowiedzialny za jakość wody pitnej: oznacza to, że musisz upewnić się, że woda ze studni spełnia wymagania rozporządzenia w sprawie wody pitnej. Prawo wymaga przeprowadzania corocznych testów na obecność zanieczyszczeń mikrobiologicznych (zarazków) oraz innych testów w regularnych odstępach czasu.

Koszty wiercenia studni

Jeśli masz studnię wywierconą przez budowniczego studni, łatwo zapłacisz 150-200 euro za metr. W zależności od warunków glebowych i poziomu wód gruntowych, może to łatwo kosztować od 1000 do 2000 euro. Jeśli wywiercisz ją sam, dzięki wynajmowi sprzętu do wiercenia studni, projekt wiercenia studni można łatwo ukończyć w weekend, postępując zgodnie z instrukcjami. Koszty wynajmu są znacznie poniżej 500 euro. Prywatna studnia jest szczególnie opłacalna w ciepłych i suchych okresach, tj. gdy beczki na deszczówkę są puste i nie chcesz używać drogiej wody z rur domowych. Na przykład, CBM wody pitnej kosztuje średnio około 2 € w Niemczech. Na podstawie codziennych potrzeb nawadniania możesz łatwo obliczyć, jak szybko Twoja własna studnia się zwróci.
