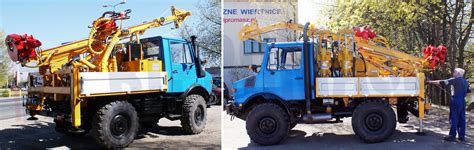

Wiertnice do Studni i Pomp Ciepła Montowane na Samochodzie Ciężarowym

Samochodowa wiertnica do studni wodnych to wysoko zintegrowane urządzenie, które łączy system wiertniczy z podwoziem transportowym. Główne komponenty, takie jak jednostka napędowa, maszt, system hydrauliczny i pompa błotna, są montowane bezpośrednio na podwoziu ciężarówki o dużej nośności, tworząc kompletną mobilną stację roboczą do wiercenia. Ten innowacyjny projekt nadaje sprzętowi doskonałą mobilność oraz potężne możliwości wiertnicze, czyniąc go kluczowym urządzeniem w dziedzinie współczesnego wykorzystania zasobów wodnych.

Zastosowania Wiertnic Samochodowych

Wiertnice montowane na samochodach ciężarowych znajdują szerokie zastosowanie w wielu dziedzinach, gdzie niezbędne jest szybkie i efektywne wykonanie pionowych otworów w gruncie:

• Studnie Wodne: Są to profesjonalne maszyny do wiercenia studni wodnych, pozwalające na swobodny dostęp do krystalicznej wody bez konieczności korzystania z miejskich sieci wodociągowych.
• Instalacje Pomp Ciepła: Wiertnice te są również wykorzystywane do wykonywania otworów pod pionowe instalacje gruntowych pomp ciepła.
• Górnictwo: W rozwoju górnictwa sprzęt ten zapewnia niezawodne zaopatrzenie w wodę produkcyjną i pitną do odległych rejonów górniczych. Wiertnice udarowo-wkręcające (DTH) znajdują zastosowanie w projektach górniczych, transportowych oraz infrastrukturalnych związanych z odpalaniem materiałów wybuchowych.
• Rolnictwo: Umożliwiają szybkie wdrażanie projektów studni irygacyjnych, skutecznie rozwiązując problemy suszy uprawnej.
• Zaopatrzenie Cywilne: Nadają się do budowy źródeł wody pitnej w wioskach i społecznościach.
• Badania Geologiczne: Wiertnice odwróconego obiegu powietrznego i w pełni hydrauliczne wiertnice rdzeniowe są wykorzystywane w badaniach geologicznych surowców mineralnych, hydrogeologicznych oraz w poszukiwaniach złóż ropy naftowej i gazu ziemnego, umożliwiając skuteczne pobieranie próbek w złożonych warunkach.
• Fotowoltaika: Są szeroko stosowane w operacjach fotowoltaicznych dzięki swojej dużej mocy i stabilnej pracy.

Kluczowe Zalety i Cechy

Wiertnice do studni montowane na ciężarówkach charakteryzują się zaawansowaną konstrukcją i szeregiem cech, które znacznie zwiększają prędkość i wydajność wiercenia.

Mobilność i Wygoda Przemieszczania

Montowana na ciężarówce wiertnica do studni wodnych ma zalety szybkiego i wygodnego przemieszczania i budowy. W razie potrzeby można ją oddzielić od samochodu i podzielić na wiertnicę masową i samochód. Kompaktowe wiertnice, które można łatwo transportować i szybko ustawiać na miejscu, mogą pomóc zwiększyć wydajność operacyjną i zaoszczędzić czas.

Wysoki Stopień Automatyzacji

Napęd elektryczny, cieczowy, gazowy i technologia sterowania, a także rozwój takich gałęzi przemysłu, jak elektroniczna technologia informacyjna, sprawiają, że pokładowy sprzęt wiertniczy jest szeroko stosowany w eksploracji mikroelektroniki i technologii automatycznego sterowania. Ciśnienie hydrauliczne wiertnicy jest wysokie, co może zmniejszyć intensywność pracy operatorów i jednocześnie ich zaoszczędzić.

Regulowana Wysokość Platformy Wiertniczej

Napęd hydrauliczny i sterowanie są szeroko stosowane w pojazdach do wiercenia geologicznego. Dopasowanie i układ sprzętu wiertniczego są bardziej zgodne z wymaganiami operacji wiercenia.

Wielofunkcyjność i Zdolność do Wielu Procesów Wiercenia

Organiczne połączenie wiertnicy i nadwozia samochodu stworzyło warunki do wielofunkcyjnego wykorzystania wiertnicy i zastosowania wielu procesów wiertniczych, dostosowując się do wymagań szybkiego wiercenia wieloprocesowego.

Silna Zdolność Wsparcia i Adaptacja do Trudnych Warunków

Wraz z szybkim rozwojem nauki i technologii, siła ogólnej bazy przemysłowej staje się coraz silniejsza, a technologia wspierająca jest bardziej wszechstronna, co zapewnia bardziej sprzyjające warunki dla montowanego na ciężarówkach wiertniczego urządzenia do wiercenia studni wodnych. Wielu profesjonalnych producentów produkuje różnorodne wysokowydajne urządzenia transportowe i zaawansowaną technologię produkcji maszyn, które mogą być odpowiednie do wymagań podróżowania po płaskowyżu, pustyni i mokradłach, bagnach oraz obszarach powierzchni wody.

Wysoka Wydajność Mechaniczna i Stabilność

Wiertniczy sprzęt do wiercenia studni wodnych zainstalowany na samochodzie ciężarowym przyjmuje reduktor o wysokiej wydajności, aby generować siłę obrotową przez silnik i pchnięcie przez cylinder. Osiąga to wysoką wydajność mechaniczną, niski koszt i stabilną wydajność. Wiertnica ma również funkcję olejoodporną; jeśli wiertło utknie, silnik będzie trudny do napędzania, a reduktor nie ulegnie łatwemu uszkodzeniu. Cały pojazd wiertnicy zamontowanej na ciężarówce jest wyposażony w cztery zestawy hydraulicznych podpór, zapewniających stabilność podczas pracy.

Zwiększona Produktywność i Redukcja Obciążenia Operatora

System płuczkowy, prędkość przesuwu głowicy, prędkość obrotowa i moc łączą się, aby szybko pokonać glinę lub kamyki, zwiększając produkcję i zyski. Pompa płuczkowa wiertnicy zamontowanej na ciężarówce ma stosunkowo dużą zdolność samozasysania, a natężenie przepływu można regulować na 10 poziomach, aby sprostać produkcji. Rura wiertnicza wiertnicy zamontowanej na ciężarówce ma dobrą wydajność i dużą masę własną, co pozwala na ukończenie produkcji o wysokiej wydajności dzięki wykorzystaniu ciśnienia masy własnej podczas wiercenia.

Metody Wiercenia

Wiertnice samochodowe są wszechstronne i mogą wykonywać otwory następującymi metodami:

• Prawym obiegiem płuczki: Stosuje się go do wiercenia otworów w gruncie metodą obrotową, gdzie płuczka wiertnicza wynosi zwierciny i stabilizuje wiercony otwór.
• Lewym obiegiem płuczki: Alternatywna metoda płuczkowa, często stosowana w specyficznych warunkach gruntowych.
• Udarową przy pomocy szarpaka: Metoda polegająca na uderzeniowym kruszeniu gruntu, efektywna w twardszych formacjach skalnych.
• Ślimakiem ciągłym lub przelotowym: Używana głównie do wiercenia w miękkich i średnio twardych gruntach, gdzie świder mechanicznie wynosi urobek na powierzchnię.

Budowa i Główne Komponenty

Trzy główne komponenty wiertnicy do studni wodnych montowanej na samochodzie ciężarowym to:

• Samochód ciężarowy: Baza mobilna, zapewniająca transport i platformę dla całego sprzętu. Powinien mieć napęd 4×4, wyjścia z przystawki odbioru mocy o mocy min. 90 kW oraz ładowność min. 12 ton. Podwozie często jest 3-osiowe, np. marki MAN lub SCANIA.
• Wiertnica do studni wodnych: Mechanizm odpowiedzialny za wiercenie, obejmujący maszt, głowicę obrotową, wciągarki, przesuw głowicy i prowadnicy.
• Sprężarki powietrza lub pompy płuczkowe: Elementy niezbędne do procesów cyrkulacji płuczki lub wiercenia pneumatycznego.

Zasady Działania i Systemy Cyrkulacji

Proces roboczy wiertnicy wodnej zainstalowanej na pojeździe nie może być oddzielony od użycia pompy, która jest używana do operacji cyrkulacji. Dostępne są dwie główne metody cyrkulacji:

Cyrkulacja Odwrotna (Lewy Obieg)

Pod wpływem ciśnienia atmosferycznego, krążący płyn przepływa ze zbiornika osadowego wzdłuż szczeliny pierścieniowej otworu wiertniczego przez kanał zwrotny do dna otworu. Gdy stół obrotowy napędza rurę wiertniczą, rura wiertnicza obraca wiertło, aby wywiercić otwór. Podciśnienie wytwarzane przez pompę ssącą wciąga osady błota do wewnętrznej komory rury wiertniczej, a następnie unosi je do wylotu, skąd są odprowadzane do osadnika przez pompę błota. Krążący płyn nadal przepływa do otworu wiertniczego, tworząc operację odwrotnej cyrkulacji.

Cyrkulacja Dodatnia (Prawy Obieg)

W tej metodzie błoto lub woda wpływa ze źródła wody do rury wiertniczej, przechodzi przez wiertło, a następnie wyniesione z urobkiem wypływa wzdłuż szczeliny pierścieniowej otworu wiertniczego do zbiornika osadowego. Płuczka wiertnicza wynosi zwierciny i stabilizuje wiercony otwór.

Dane Techniczne Wiertnic Samochodowych (Przykłady)

Parametry wiertnic samochodowych różnią się w zależności od modelu i przeznaczenia. Wiertnice do studni wodnych mogą osiągnąć głębokość wiercenia od 200 metrów do 1000 metrów, a wiertnice powyżej 1000 metrów mogą być dostosowywane do wymagań klienta. Wiertnice hydrauliczne umożliwiają osiągnięcie głębokości wiercenia w zakresie 200-2000 metrów oraz średnicy wiercenia w zakresie 100-800 milimetrów.

Wiertnica H30S

W zastosowaniu do wiercenia otworów pomp ciepła, nominalne parametry wiertnicy H30S umożliwiają wykonanie otworu o średnicy Ø180 mm na głębokość 150 m.

Wiertnica H61S

Poniżej przedstawiono przykładowe dane techniczne dla modelu H61S:

Wybór Odpowiedniej Wiertnicy Samochodowej

Przed zainwestowaniem w montowaną na ciężarówce wiertnicę do studni wodnych, firmy muszą dokładnie przeanalizować swoje potrzeby wiertnicze. Wybór konfiguracji wiertnicy jest dokonywany głównie zgodnie z głębokością i średnicą wiercenia klienta oraz warunkami konstrukcyjnymi.

Analiza Potrzeb Wiertniczych

Obejmują one rodzaj operacji wiertniczych, wymagania dotyczące głębokości i częstotliwość użytkowania. Należy również pamiętać, że wiertnice są zaprojektowane do obsługi studni o średnicy od 4" do 12" (ok. 10 cm do 30 cm) do głębokości około 305 metrów (1,000 stóp), ale dostępne są różne opcje wiertnicy, aby dostosować ją do konkretnej geografii i preferencji wiertniczych.

Wydajność Wiertnicy

Wydajność wiertnicy do studni wodnych montowanej na ciężarówce jest kluczowym czynnikiem, który należy wziąć pod uwagę. Powinna ona być w stanie obsłużyć maksymalne obciążenie, jakiego można się spodziewać podczas operacji. Moment obrotowy, głębokość otworu i średnica otworu to niektóre ze szczegółów, które należy uwzględnić podczas oceny wydajności wiertnicy.

Możliwości Technologiczne

Możliwości technologiczne wiertnicy znacząco wpływają na jej ogólną wydajność i produktywność. Zakup nowej wiertnicy daje możliwość znacznego zwiększenia produktywności wiercenia, zwłaszcza w porównaniu ze starszą flotą.

Kwestie Konserwacji i Wsparcia Serwisowego

Należy również wziąć pod uwagę wymagania konserwacyjne wiertnicy do studni wodnych montowanej na ciężarówce. Wiertnice, które są łatwe w konserwacji i mają dobre wsparcie serwisowe, są bardziej wykonalnym wyborem, ponieważ mogą zapewnić skrócenie przestojów.

Łatwość Transportu i Mobilizacji

Łatwość transportu i mobilizacji wiertnicy do studni wodnych montowanej na ciężarówce to kluczowy czynnik. Urządzenia, które można łatwo transportować i szybko ustawiać na miejscu, mogą pomóc zwiększyć wydajność operacyjną i zaoszczędzić czas.

Przygotowanie Miejsca Wiercenia

Przed wykonaniem wiercenia studni wodnej konieczne jest wykonanie prac przygotowawczych i położenie fundamentu, aby zapewnić stabilną i skuteczną produkcję wiertnicy. Przygotowanie produkcyjne wiertnicy do studni dzieli się na kilka etapów:

1. Lokalizacja studni: Wybór odpowiedniego miejsca zgodnie z wymaganiami geologicznymi lub produkcyjnymi, używanego do identyfikacji osi szybu wiertniczego studni wodnej korpusu lub na dnie miejsca odwiertu.
2. Naprawa dróg: Zapewnienie dostępu dla ciężkiego sprzętu.
3. Poziomowanie miejsca odwiertu: Przygotowanie płaskiego miejsca odwiertu w celu przemieszczania się wokół otworu. Wymiary miejsca odwiertu są uzależnione od rozmiaru wiertnicy - większa wiertnica wymaga większego placu, a mniejsza - mniejszego.
4. Układanie konstrukcji: Organizacja obszaru roboczego.
5. Instalacja: Montaż i uruchomienie sprzętu.

Konserwacja Sprzętu

Wiertnica do studni to produkt, który wymaga regularnej konserwacji, aby zapewnić długą żywotność i niezawodność:

• Regularne czyszczenie: Wiertnicę należy czyścić systematycznie, po każdym użyciu.
• Systematyczne smarowanie: Smarowanie elementów ruchomych zapobiega przedwczesnemu zużyciu poszczególnych części wiertnicy. Należy uważać, aby nie mieszać smaru z pyłem, piaskiem, wodą i innymi zanieczyszczeniami podczas przechowywania i stosowania.
• Wymiana elementów filtra: Filtry w przewodach naftowych i gazowych, które zapobiegają przedostawaniu się zanieczyszczeń do systemu, powinny być regularnie wymieniane. Podczas wymiany elementu filtra należy zwrócić uwagę na to, czy stary element filtra nie zawiera metalowych zanieczyszczeń.
• Jakość paliwa: Różne oleje napędowe powinny być wybierane zgodnie z różnymi poziomami temperatury otoczenia. Zanieczyszczenia, brud wapienny, a także woda nie powinny być łączone z olejem napędowym. Niska jakość paliwa może uszkodzić pompę paliwową, a wadliwy gaz z wysoką zawartością popiołu i siarki może spowodować uszkodzenie silnika.
• Napełnianie zbiornika paliwa: Po codziennej eksploatacji zbiornik magazynowy powinien być napełniony paliwem, aby uniknąć kondensacji kropel wody na ścianie zbiornika.

Przyszłe Trendy

Wraz z ciągłym rozwojem nauki i technologii maszyny i urządzenia rozwijają się w kierunku automatyzacji, a wiertnice do studni wodnych montowane na ciężarówkach są również jednymi z nich. W branży wiertnic technologia automatyzacji i zdalnego sterowania wiertnicami montowanymi na ciężarówkach staje się coraz szybsza, co jest ogólnym trendem przyszłego rozwoju.
