Wiercenie Studni Głębinowych Metodą Płuczkową

Dostęp do czystej i zimnej wody jest bezcenny, dlatego mieszkańcy domów jednorodzinnych coraz częściej decydują się na stworzenie własnego źródła. Można to zrobić za pomocą studni głębinowej. Budowa studni głębinowej to inwestycja, która bez wątpienia przyniesie szereg korzyści. Jedną z największych zalet jest niezależność od sieci wodociągowej, ale na uwagę zasługuje też czystość wody czy oszczędność kosztów. Swobodny dostęp do krystalicznej wody bez konieczności korzystania z miejskich sieci wodociągowych to nie tylko niezależność, ale także realna oszczędność. Istnieje kilka metod wiercenia studni, a wybór odpowiedniej zależy od warunków gruntowych i dostępnego sprzętu. Do najlepszych sposobów na wiercenie studni należy metoda płuczkowa. Co warto o niej wiedzieć?

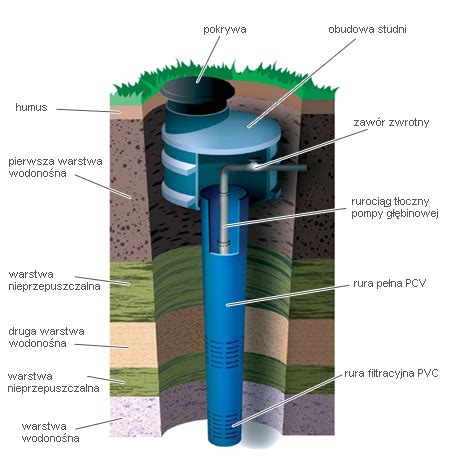

Metoda Płuczkowa - Charakterystyka i Działanie

Metoda płuczkowa (nazywana też płukaną lub płukania) to otwór w ziemi, który tworzy się przy użyciu płuczki wiertniczej, czyli bezpiecznego dla środowiska płynu lub gazu. Jest to coraz częściej stosowany sposób przy budowie studni głębinowych, który opiera się na jednoczesnym wierceniu i usuwaniu urobku z otworu za pomocą płuczki wiertniczej. Płuczka wiertnicza to woda lub specjalistyczny płyn wtłaczany do otworu pod ciśnieniem. Ma ona za zadanie wydobywać zwierciny na powierzchnię podczas pracy wiertła, przy okazji je schładzając.

Podczas wykonywania odwiertów studni głębinowych, płuczka wiertnicza pełni kluczową rolę, minimalizując ryzyko zawalenia się ścian odwiertu i ułatwiając usunięcie resztek skalnych z otworu. Płyn płuczkowy oprócz usuwania zwiercin chłodzi, a także smaruje wiertło. Ta technika nie tylko wspiera proces wydobywania urobku, ale także pomaga w stabilizacji otworu, co jest szczególnie istotne w trudnych warunkach geologicznych. Płuczka wiertnicza, której używa się w tej metodzie, może być kompozycją wody, bentonitu i innych substancji chemicznych, które pomagają w stabilizacji otworu i usprawnieniu procesu wydobywczego. Przy użyciu technologii pompowania, płuczka jest wprowadzana do otworu pod wysokim ciśnieniem, co nie tylko chłodzi narzędzia wiertnicze, ale także stabilizuje ściany otworu. Proces ten jest niezwykle skomplikowany i wymaga precyzyjnej wiedzy oraz doświadczenia operatora wiertnicy, aby zagwarantować skuteczność operacji.

Zalety Metody Płuczkowej

Studnia płukana (w swojej istocie głębinowa) powstaje w bardzo szybkim tempie, ponieważ wymaga użycia mniejszej siły i materiałów. Metoda płukania umożliwia ponadto łatwe dostosowanie wielkości otworu do potrzeb. W porównaniu do technologii udarowo-obrotowej jest ona mniej pracochłonna, a przez to dużo tańsza. Dlatego też wiercenie studni metodą płukania cieszy się dużą popularnością wśród osób poszukujących czystego i darmowego źródła wody.

Wiercenie studni metodą płuczkową daje gwarancję wyjątkowej precyzji. Wykorzystany podczas pracy specjalny płyn lub woda usuwają osady z otworu, co pozwala na utrzymanie czystej i stabilnej ścieżki odwiertu. Bezpieczeństwo, jakie podczas prac daje wiercenie płuczkowe, bez wątpienia jest jednym z najważniejszych plusów tej metody. Wykorzystywana przy tej technologii ciecz działa jak bariera zapobiegająca osunięciom ziemi i utrzymująca nieruchomość powstającego otworu. Ogromną zaletą jest też to, że wiercenie studni metodą płuczkową należy do szybszych, mniej wymagających sposobów w porównaniu ze sposobem udarowo-obrotowym, dlatego uważa się ją za wyjątkowo ekonomiczną.

Jedną z głównych zalet tej metody jest jej zdolność do utrzymania stabilności ścian otworu, co jest kluczowe dla bezpieczeństwa i skuteczności operacji wiertniczych. Ponadto, metoda płuczkowa pozwala na skuteczne usunięcie urobku z otworu, co jest niezwykle istotne dla precyzyjnego wykonania odwiertu. Wysokie ciśnienie płuczki nie tylko wypycha urobek na powierzchnię, ale także chłodzi narzędzia wiertnicze, co zwiększa ich trwałość i efektywność działania.

Ograniczenia i Zastosowanie Metody Płuczkowej

Ze względu na stosowane narzędzia i medium prezentowany sposób odwiertu sprawdza się jedynie w określonych sytuacjach. Studnia głębinowa płukana może powstać w miejscach występowania miękkiej oraz stosunkowo łatwej w obróbce ziemi. Na twardym gruncie metoda płuczkowa nie przyniesie pożądanych efektów. Wykorzystanie do budowy studni metody płuczkowej daje wiele korzyści, jednak co ważne, technologia ta nie zawsze będzie idealnym wyborem. Najlepiej się na nią zdecydować, jeśli występujące w danym miejscu podłoże charakteryzuje się łatwością obróbki - zastosowanie tego sposobu na twardym gruncie nie przyniesie pożądanych efektów.

Jednocześnie, zastosowanie chemicznych dodatków do płuczki wiertniczej może wprowadzać pewne ryzyka związane z zanieczyszczeniem środowiska. Ponadto, w wymagających warunkach geologicznych ilość i skład płuczki mogą wymagać ciągłej regulacji, co z kolei zwiększa koszty operacyjne.

Decyzja o wyborze metody płuczkowej odwiertów studni głębinowych zależy od wielu czynników, które warto dokładnie przeanalizować przed rozpoczęciem prac wiertniczych. Jednym z najważniejszych aspektów jest charakterystyka geologiczna terenu. Metoda płuczkowa jest szczególnie efektywna w formacjach geologicznych o średniej twardości, gdzie istnieje ryzyko zapadnięcia się ścian otworu. Kolejnym ważnym czynnikiem jest głębokość planowanego odwiertu. Metoda płuczkowa jest bowiem bardzo efektywna w przypadku głębokich odwiertów, gdzie tradycyjne metody mogą okazać się niewystarczające. Nie można również zapomnieć o aspektach ekonomicznych. Chociaż metoda płuczkowa może być nieco droższa od innych technik wiertniczych, jej efektywność i bezpieczeństwo często przeważają koszty operacyjne. Jeśli priorytetem jest precyzja i stabilność odwiertu, metoda płuczkowa może okazać się najbardziej opłacalnym rozwiązaniem w długoterminowej perspektywie.

Metoda płuczkowa odwiertów studni głębinowych znajduje szerokie zastosowanie w różnych sektorach gospodarki, w szczególności w przemyśle wodnym i naftowym. Przykładowo, wiercenie studni głębinowych metodą płuczkową jest powszechnie stosowane w obszarach pozbawionych dostępu do publicznych sieci wodociągowych, gdzie jedynym źródłem wody pitnej są głębinowe warstwy wodonośne. Ponadto, metoda płuczkowa jest również wykorzystywana w eksploracji surowców mineralnych, takich jak ropa naftowa czy gaz ziemny. W takich przypadkach precyzja i stabilność otworu są kluczowe dla powodzenia operacji wydobywczej.

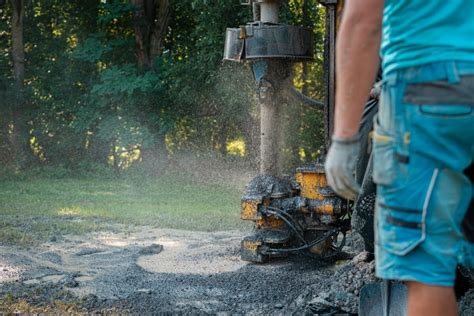

Porównanie z Metodą Udarowo-Obrotową

Wiercenie płuczkowe to jednak niejedyny sposób wykorzystywany przy budowie studni - dużą popularnością cieszy się również metoda udarowo-obrotowa. Metoda udarowo-obrotowa, znana również jako bicie studni lub wybijanie studni, polega na uderzaniu wiertłem w glebę, aby rozbić i usunąć materiał skalny. W tym procesie wykorzystuje się młoty wiertnicze wraz z wiertnicami hydraulicznymi. Mechanizm opiera się na obrotach i uderzeniach, które doprowadzają do rozkruszenia skały i zagłębiania się w podłoże.

W trakcie pracy powstają zwierciny, które należy usuwać wysokowydajną sprężarką. Z uwagi na stopień zaawansowania tej techniki, stosuje się ją niemal wyłącznie tam, gdzie nie da się użyć płuczki, zwłaszcza w twardej, skalistej glebie. Aby upewnić się, że metoda udarowo-obrotowa jest faktycznie wymagana, należy przeprowadzić badania geologiczne. W porównaniu do metody płuczkowej, metoda udarowo-obrotowa lepiej sprawdza się przy twardych, zbitych podłożach (np. skałach). Metoda udarowo-obrotowa, choć zwiększa koszt wykonania, rekompensuje to znacznie wyższą żywotnością (liczoną w dekadach) tak stworzonej konstrukcji.

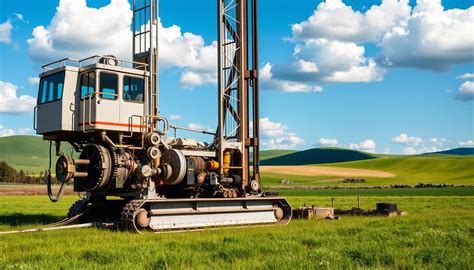

Wiertnice do Studni Głębinowych

Wiertnice do studni głębinowych to zaawansowane maszyny, które pozwalają na wiercenie otworów o dużej głębokości, umożliwiając dostęp do podziemnych źródeł wody. Proces ten jest kluczowy w przypadku instalacji studni, które dostarczają czystą wodę pitną do domów, gospodarstw rolnych oraz zakładów przemysłowych.

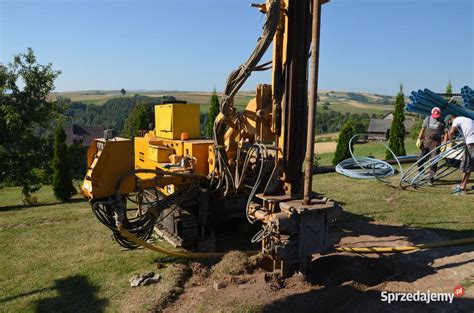

Budowa i Działanie Wiertnicy

Wiertnice do studni zbliżone są budową do wiertnic geotechnicznych. Oprócz podstawowych elementów, takich jak rama nośna, maszt, silnik spalinowy i pompa hydrauliczna, maszyny te wyposaża się dodatkowo w urządzenia niezbędne do wiercenia otworu głębinowego. Podstawą działania wiertnicy do studni głębinowych jest obracający się mechanizm wiertniczy, który pozwala na penetrowanie różnych warstw gruntu. Wiertło zamocowane na końcu maszyny obraca się z dużą prędkością, stopniowo wkręcając się w ziemię. W miarę jak wiercenie postępuje, wiertło usuwa urobek, czyli fragmenty gruntu, które są wynoszone na powierzchnię.

Kluczowe Elementy Wiertnicy

Kluczowe elementy wiertnicy:

• Zacisk: Służy do umieszczania i wydobywania rur z otworu. Praktycznym rozwiązaniem jest zastosowanie zacisku dwuczęściowego, którego górny element pełni funkcję odkręcania.
• Wciągarka: Wykorzystywana do opuszczania liny z szlamówką do poziomu urobku.
• Szarpak: Posiada obrotowe ramię, które umożliwia wbijanie szlamówki zawieszonej na stalowej linie w dno otworu.
• Silniki Diesla: Zapewniają stabilny napęd pompy hydraulicznej i zasilenie wszystkich urządzeń wbudowanych w maszynę.

W asortymencie firm oferujących sprzęt wiertniczy można znaleźć rozmaite warianty tłokowe umożliwiające dokładne manewrowanie przepływem w otworze wiertniczym. Dostępne rozwiązania to maszyny o różnej wydajności (od 200 do nawet 750 l/min) oraz zakresie ciśnienia (63-75 barów). Na jakie urządzenie finalnie się zdecydować? Wszystko tak naprawdę zależy od indywidualnego projektu.

Rodzaje Wiertnic

Na rynku dostępne są różne rodzaje wiertnic, dostosowane do specyfiki terenu oraz wymagań danego projektu:

• Wiertnice obrotowe: Jedne z najczęściej używanych maszyn, charakteryzujące się wysoką skutecznością i szybkością pracy. Wiertło obraca się wokół własnej osi.
• Wiertnice udarowe: Działają na zasadzie dynamicznego uderzania w grunt, co pozwala na rozbijanie twardszych warstw skalnych.

Wiertnice do studni głębinowych mogą mieć różną wydajność i zakres ciśnienia. Dostępne rozwiązania obejmują maszyny o wydajności od 200 do nawet 750 l/min i ciśnieniu 63-75 barów.

Wiertnice Ręczne - Alternatywa dla Dużych Maszyn

Wiertnica ręczna to narzędzie, które umożliwia wywiercenie otworów o różnych głębokościach bez konieczności korzystania z kosztownych maszyn mechanicznych. Za pomocą wiertnicy ręcznej można osiągnąć dowolną niemal głębokość studni, stopniowo dodając kolejne segmenty przedłużające. Narzędzie cechuje się stosunkowo prostą konstrukcją - zostało zaprojektowane w taki sposób, żeby umożliwiało efektywne wiercenie studni głębinowych bez względu na rodzaj gruntu. Obsługa wiertnicy ręcznej nie wymaga specjalistycznej wiedzy ani doświadczenia, a samo urządzenie za sprawą kompaktowej konstrukcji jest lekkie i mobilne. Mechanizm urządzenia wykorzystuje zasadę ślimakowego przewiercania się przez kolejne warstwy gruntu - operator obraca wiertło ruchem obrotowym, wskutek czego urobek zostaje wyniesiony na powierzchnię.

Rodzaje Wiertnic Ręcznych

Oferta asortymentowa wiertnic ręcznych do studni głębinowych jest dość szeroka i obejmuje różne ich rodzaje:

• Świder ślimakowy: Klasyczny model z ostrzem w kształcie spirali, nadaje się do wiercenia w miękkich i średnio twardych gruntach.
• Świder spiralny: Podobny do ślimakowego, lecz z wyraźnie większą liczbą zwojów.
• Świder czerpakowy (łyżkowy): Działa na zasadzie łyżki, świetnie sprawdza się w sypkich gruntach, np. piaskach.
• Wiertnice ręczne tłokowe (rurowe): Mają formę rury ze specjalnym tłokiem, który zasysa urobek z dna odwiertu i są stosowane zwykle w tradycyjnej metodzie wiercenia studni.
• Wiertnice ręczne udarowe: Wykorzystują metodę uderzeniową - ciężki tłok rozbija grunt, a urobek jest wybierany na zewnątrz. Wśród wiertnic udarowych wyróżnić można wiertnicę klasyczną, idealną do pracy w zwięzłych iłach i glinach oraz wiertnicę rurową z tłokiem, skuteczną w luźnych gruntach.

Jak wybrać dobrą wiertnicę ręczną?

Wybór odpowiedniego urządzenia jest uzależniony od kilku czynników:

• Średnica wiercenia: Powinna być dopasowana do średnicy rury studziennej, najczęściej wynosi 100-250 mm. Warto wiedzieć, że im większa średnica urządzenia, tym ciężej jest wiercić ręcznie.
• Materiał: Wiertnice powinny być wykonane z materiałów wysokiej jakości, takich jak stal nierdzewna hartowana.
• Jakość wykonania: Akcesoria do wiertnicy ręcznej pozwalają wyraźnie zwiększyć jej funkcjonalność i skuteczność.

Niezbędne Akcesoria do Wiertnic Ręcznych

Wśród niezbędnego osprzętu do wiertnic ręcznych można wymienić:

• Rury wiertnicze: Niezbędny osprzęt, który nie może być wybrany przypadkowo.
• System płuczkowy: Wiertnice powinny być wyposażone w pompy płuczkowe, które zapewniają efektywne wiercenie i zmniejszają ryzyko awarii.
• Czerpaki i rury wybierakowe: Przeznaczone do usuwania luźnego materiału z otworu.
• Klucze do montażu: Umożliwiają łączenie elementów wiertnicy.
• Przedłużki (żerdzie wiertnicze): Pozwalają na zwiększanie głębokości wiercenia studni.

Kwestie Prawne i Formalne przy Budowie Studni Głębinowej

Realizacja studni głębinowej podlega określonym przepisom prawa. Z orzecznictwa sądowego i organów administracji wynika wniosek, że realizacja studni głębinowej nie wymaga pozwolenia na budowę ani dokonania zgłoszenia (np. wyrok Naczelnego Sądu Administracyjnego z dnia 10 kwietnia 2014r. II OSK 2713/12). Zwolnienie z obowiązku uzyskania pozwolenia na budowę lub zgłoszenia dotyczy każdej sytuacji, bez względu na to, czy studnia będzie traktowana jako budowla, czy jako urządzenie budowlane. Powyższe nie oznacza, że realizacja studni nie podlega przepisom prawa budowlanego i aktom wykonawczym do tej ustawy. Do tej inwestycji odnosi się bowiem dział II rozdział VI rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie.

Odległości Studni od Granic Działki

Zgodnie z § 31 ust. 2 dopuszcza się sytuowanie studni w odległości mniejszej niż 5 m od granicy działki, a także studni wspólnej na granicy dwóch działek, pod warunkiem zachowania na obydwu działkach odległości, o których mowa w ust. 1 tego paragrafu. Rozporządzenie nie określa odległości dla studni dostarczających wodę nie przeznaczoną do spożycia przez ludzi, np. do celów gospodarczych.

Pozwolenia Wodnoprawne

W niektórych przypadkach inwestor będzie musiał uzyskać pozwolenie wodnoprawne na budowę studni. Regulacje w tym zakresie umieszczone są w ustawie z dnia 28 lipca 2001r Prawo wodne. Zgodnie z art. 36 ust. 1 tej ustawy właścicielowi gruntu przysługuje prawo do zwykłego korzystania z wód stanowiących jego własność oraz z wody podziemnej znajdującej się w jego gruncie. Prawo to nie oznacza jednak uprawnienia do wykonywania urządzeń wodnych bez wymaganego pozwolenia wodnoprawnego. Studnia głębinowa stanowi urządzenie wodne, co wynika z art. 9 ust. 1 pkt. 19d ustawy. Zasadą jest, że na wykonywanie urządzeń wodnych wymagane jest pozwolenie wodnoprawne (art. 122 ust. 1 pkt. 1 Prawa wodnego). Wyjątki od tej zasady określa art. 124 Prawa wodnego.

Wymogi Dotyczące Robót Geologicznych

Jeśli jednak studnia ma być głębsza niż 30 metrów oraz przewidywany pobór wody przekracza 5 m3 na dobę, wykonanie takiej studni głębinowej stanowi robotę geologiczną (ustawa z dnia 9 czerwca 2011r. Prawo geologiczne i górnicze). Prace geologiczne mogą być wykonywane tylko na podstawie projektu robót geologicznych. Projekt taki zatwierdza organ administracji geologicznej w drodze decyzji. Przedkłada się go do zatwierdzenia w dwóch egzemplarzach. Zatwierdzenie projektu następuje po uzyskaniu opinii wójta, burmistrza lub prezydenta miasta.

Konserwacja i Użytkowanie Wiertnic

Wiertnica do studni to produkt, który wymaga regularnej konserwacji:

• Regularne czyszczenie: Sprzęt należy systematycznie czyścić po każdym użyciu.
• Systematyczne smarowanie: Należy smarować elementy ruchome, co zapobiega przedwczesnemu zużyciu poszczególnych części wiertnicy.

Zasady użytkowania wiertnicy do studni wodnej obejmują:

• Dobór i użytkowanie bitu: Po wywierceniu struktury wiercenia, centralne narzędzie wiertnicze należy wymienić na czas. Najpierw należy wyczyścić dno otworu, a następnie wydmuchać pozostałości. Po zatrzymaniu obrotu wiertła, narzędzie wiertnicze można powoli podnieść.
• Obserwacja otworu: Podczas procesu wiercenia należy uważnie obserwować sytuację po obudowie, na czas zrozumieć konkretną sytuację w otworze i w razie potrzeby utrzymywać otwór w czystości.
• Usuwanie zwiercin: Czasami na dnie otworu może gromadzić się resztkowy żużel skalny, który może zablokować obracającą się część wiertła i wpłynąć na jego cofanie i produkcję.

Wiertnica do studni, mimo nieskomplikowanej konstrukcji jest urządzeniem zaawansowanym, a jej wybór wymaga rozważenia wielu elementów. Zapoznanie się z rodzajami i specyfikacją sprzętu pozwoli uniknąć kosztownych błędów.
