Wiertła trepanacyjne, znane również jako frezy trepanacyjne lub wiertła rurowe, to zaawansowane narzędzia przeznaczone do efektywnego wykonywania otworów w metalu, szczególnie tych o większych średnicach. Ich kluczowa zasada działania polega na wycinaniu jedynie obwodu otworu, a nie całego materiału, jak ma to miejsce w przypadku tradycyjnych wierteł krętych.
Zasada działania wiertła trepanacyjnego
Wiercenie trepanacyjne to technika służąca do wykonywania otworów o większej średnicy przy ograniczonej mocy obrabiarki. Zapotrzebowanie na moc jest mniejsze niż przy wierceniu konwencjonalnym, ponieważ nie wymaga zamiany całego otworu w wióry. Wiertło trepanacyjne nie dokonuje obróbki na całej długości średnicy otworu, a jedynie pierścienia na jego obwodzie. W przeciwieństwie do wiertła krętego, które skrawa cały materiał na wióry, trepanacyjne zużywa 3-4 razy mniej energii i jest znacznie szybsze. Materiał nie jest usuwany w formie wiórów, lecz pozostawiany na środku obrobionego otworu w postaci rdzenia.
Dzięki temu frezy trepanacyjne skutkują nieporównywalnie mniejszą ilością wiórów, ponieważ skrawaniu podlega jedynie peryferyjna strefa otworu. Ze względu na to, że frez nie wymaga prowadzenia, można nim wiercić otwory otwarte (np. na krawędziach płyt) lub zachodzące na siebie (zbliżone do fasolowych).
Rola pilota prowadzącego
W praktyce, niezawodne działanie wiertła do magnesówki jest nierozerwalnie związane z pilotem prowadzącym. Ten pozornie prosty element pełni trzy fundamentalne funkcje:
- precyzyjnie centruje narzędzie,
- otwiera zawór chłodziwa wewnątrz wrzeciona, zapewniając optymalne chłodzenie ostrzy,
- wypycha urobiony krążek materiału po zakończeniu pracy.
Zastosowanie i typowe średnice
Zastosowanie wierteł koronowych do metalu jest niezwykle szerokie - od budowy hal stalowych, przez przemysł kolejowy, aż po warsztaty ślusarskie i naprawy ciężkiego sprzętu. Niezależnie od tego, czy potrzebujesz wykonać otwór pod śrubę M10 (wymagające wiertła trepanacyjnego fi 10), czy duży przepust instalacyjny (np. wiertło trepanacyjne fi 50), w ofercie rynkowej można znaleźć odpowiednie narzędzie.
W przemyśle najczęściej stosowane są wiertła trepanacyjne o średnicach fi 12, fi 14, fi 18 i fi 22, przeznaczone pod standardowe śruby konstrukcyjne. Do większych przepustów instalacyjnych i cięższych konstrukcji dominują rozmiary fi 30 i fi 50.
Rodzaje wierteł trepanacyjnych
Klucz do maksymalizacji wydajności wiertła trepanacyjnego leży w świadomym wyborze materiału ostrza.
Wiertła ze stali szybkotnącej (HSS)
Wiertła koronowe do metalu wykonane ze stali szybkotnącej (HSS) to sprawdzone narzędzia na placu budowy. Ich główną zaletą jest wysoka elastyczność, co minimalizuje ryzyko pęknięcia przy niestabilnym mocowaniu czy wibracjach - warunkach często spotykanych w terenie. Są też tańsze w zakupie i, co istotne z punktu widzenia ekonomii eksploatacji, możliwe do wielokrotnego ostrzenia. Można również pomyśleć nad powlekanymi (niebieskimi) wiertłami HSS, które lepiej radzą sobie (szybciej) od zwykłych HSS, lub zastosować je w miejscach o utrudnionym dostępie.
Wiertła z węglikiem spiekanym (TCT)
Gdy mówimy o frezach trepanacyjnych z węglikiem spiekanym (TCT), wchodzimy na poziom precyzji i wydajności. Te narzędzia charakteryzują się ekstremalną twardością i znacznie wyższą odpornością na temperaturę. Pozwala to na 2-3 razy dłuższą żywotność i większą prędkość skrawania w twardych materiałach, takich jak stal nierdzewna czy Hardox. Należy jednak pamiętać o ich kruchości - wymagają sztywnego mocowania i stabilnych warunków pracy, by uniknąć uszkodzeń.
Ważne aspekty użytkowania
Prędkość obrotowa
Dopasowanie prędkości obrotowej wiertła trepanacyjnego do jego średnicy opiera się na zasadzie odwrotnej proporcjonalności. Im mniejsza średnica narzędzia, tym wyższe obroty są wymagane - przykładowo, dla wiertła trepanacyjnego fi 14 mm optymalne jest 400-500 obr./min.
Mocowanie

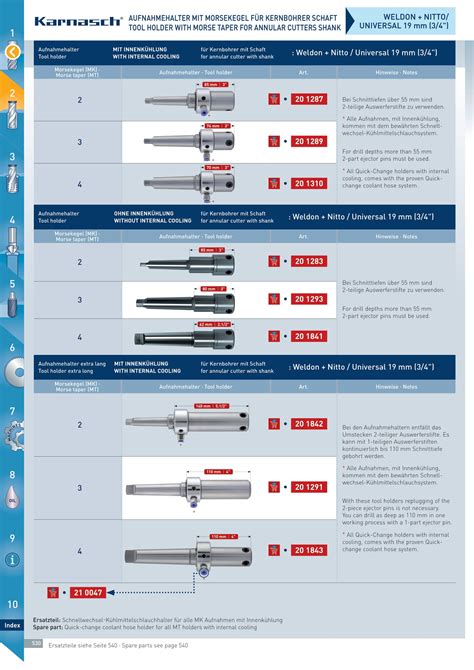

Wiertła trepanacyjne mają zazwyczaj cylindryczne mocowanie, a nie stożkowe. W wiertarkach magnetycznych często jest to walcowy chwyt Weldon 3/4" (19mm) z różnymi sposobami jego blokowania, zależnie od producenta wiertarki. Jeśli wiertarka jest wyposażona w stożek Morse'a nr 3, konieczny jest adapter do wiertła trepanacyjnego.
Chłodzenie i smarowanie
Dla przedłużenia żywotności narzędzi i poprawy jakości powierzchni obrabianej zaleca się stosowanie oleju do skrawania. Jest to szczególnie polecane podczas obróbki stali, stali nierdzewnej i metali nieżelaznych (materiały generujące wióry wstęgowe/długie i schodkowe).
Centerdrill Video - Stainless steel - flowdrilling process - thermal drilling - flow punch forming
Trwałość i ostrzenie
Trwałość wierteł trepanacyjnych, zwłaszcza tych z węglików spiekanych, jest wysoka. Na przykład, otwornice z zębami z węglików Power max 55 firmy Karnasch, z adapterem na Morse'a, pozwalają wykonać spokojnie 50, a nawet setkę otworów bez ostrzenia, jeśli w blasze nie będzie niespodzianek. Wiertła trepanacyjne BMMTOOLS, wykonane ze stopu stali o podwyższonych właściwościach skrawania i posiadające specjalną warstwową i niskotarciową geometrię skrawania, wpływają na zmniejszenie zużycia energii przy jednoczesnym zachowaniu wysokiej wydajności i wysokiej kultury pracy.
Problemy w użytkowaniu
Ważne jest zapewnienie stabilnej pracy, niskich obrotów oraz odpowiedniego prowadzenia narzędzia. Operator powinien stabilnie kontrolować posuw, unikać szarpnięć i innych niepotrzebnych ruchów. Niestabilne mocowanie lub wibracje mogą prowadzić do pęknięcia wiertła, co bywa kosztowne i czasochłonne.
