Wiertnica dołowa hydrauliczna WDH – kompleksowe informacje

Wiertnica dołowa hydrauliczna (WDH) to zaawansowane narzędzie, które bez większego wysiłku wgryza się w glinę, twardą ziemię, grunt z domieszką kamieni, beton czy skałę. Dzięki napędowi hydraulicznemu, który zamienia energię oleju pod ciśnieniem na ruch obrotowy, oferuje wyjątkową moc, stabilność i odporność na zmienne opory gruntu. Jest to urządzenie zaprojektowane z myślą o profesjonalistach, którzy cenią sobie wydajność, precyzję i trwałość w najtrudniejszych warunkach budowlanych i geologicznych.

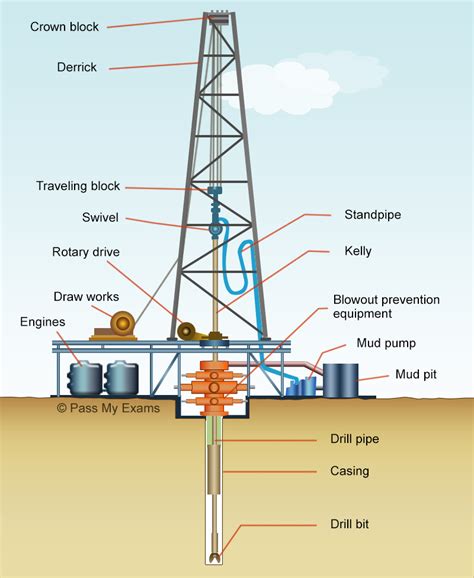

Zasada działania i kluczowe elementy

Zasada działania wiertnicy hydraulicznej jest stosunkowo prosta: pompa hydrauliczna tłoczy olej pod ciśnieniem do silnika, a ten wykorzystuje energię cieczy do wprawienia w ruch wału, do którego podłączony jest świder. W praktyce wiertnica potrzebuje napędu, który nie tyle kręci szybko, co potrafi utrzymać obrót pod obciążeniem. Dlatego taki napęd musi być przygotowany nie tylko na generowanie momentu obrotowego, ale też na przeciążenia mechaniczne i hydrauliczne.

Silniki hydrauliczne w wiertnicach WDH

Na pierwszy rzut oka wiele silników hydraulicznych wygląda podobnie, ale o przydatności do wiertnicy decydują szczegóły konstrukcyjne i parametry pracy. Najczęściej spotykane są silniki orbitalne, ponieważ dobrze łączą prostą konstrukcję, rozsądny koszt i dużą użyteczność w zastosowaniach mobilnych oraz terenowych. W bardziej wymagających układach mogą pojawiać się także silniki tłoczkowe, zwłaszcza gdy liczy się wyższa sprawność, praca pod dużym ciśnieniem i precyzyjniejsza kontrola parametrów.

Dla cięższych zastosowań, takich jak glina, grunt zmarznięty czy podłoże kamieniste, zaleca się jednostki pracujące przy ciśnieniu rzędu 140-250 bar, a do bardziej wymagających zestawów spotyka się chłonność rzędu 250-400 cm³/obr przy przepływie około 50-70 l/min. W większości zastosowań lepiej sprawdza się silnik nastawiony na wyższy moment obrotowy niż na wysokie obroty, ponieważ wiertnica musi ciągnąć świder w gruncie, a nie tylko obracać go szybko bez obciążenia.

Ważne aspekty techniczne i dobór podzespołów

Kluczowa jest jakość całego obwodu hydraulicznego. Ważne są zawory przelewowe i odciążające, dobra filtracja, poprawne odpowietrzenie układu oraz - w trudniejszych zastosowaniach - mechaniczne zabezpieczenia momentu, takie jak sprzęgło przeciążeniowe. Najczęstszy błąd to dobieranie silnika wyłącznie po mocy albo samym przepływie z maszyny bazowej. Problemem bywa też niewłaściwe dopasowanie wału, przyłączy i kierunku obrotów. Większa chłonność zwykle daje niższą prędkość obrotową i większą siłę, ale tylko wtedy, gdy układ hydrauliczny jest w stanie zapewnić odpowiedni przepływ oleju.

Urządzenie jest w pełni efektywne tylko wtedy, gdy zgadzają się nie tylko parametry hydrauliczne, ale też charakterystyka pracy, odporność na przeciążenia, typ wału, kierunek obrotów i sposób montażu.

Zastosowanie i korzyści wiertnic hydraulicznych

Wiertnica hydrauliczna to narzędzie, które rewolucjonizuje prace budowlane, umożliwiając precyzyjne wiercenie w betonie, kamieniu czy asfalcie. Jej hydrauliczny napęd oferuje wyjątkową moc i stabilność podczas pracy, a system hydrauliczny pozwala na precyzyjne sterowanie, minimalizując odrzut i zwiększając komfort operatora. Brak elementów elektrycznych sprawia, że wiertnica hydrauliczna ręczna jest bezpieczna w wilgotnych środowiskach, eliminując ryzyko porażenia prądem.

Wszechstronność i mobilność

• Wiertnice hydrauliczne ręczne to doskonałe rozwiązanie dla zadań wymagających mobilności i precyzji.
• Urządzenia te znajdują zastosowanie w wierceniu otworów pod instalacje wodno-kanalizacyjne, wentylacyjne, elektryczne czy telekomunikacyjne.
• Dzięki możliwości pracy na mokro z wiertłami diamentowymi, wiertnice hydrauliczne radzą sobie z twardymi materiałami, takimi jak żelbet, bez ryzyka uszkodzenia narzędzia.
• Ich konstrukcja jest zaprojektowana z myślą o trudnych warunkach - od ciasnych pomieszczeń po otwarte place budowy.
• Wiertnica Hydrauliczna YDH6000 sprawdza się nie tylko na placach budowy, ale także w pracach geologicznych i geotechnicznych. Może być wykorzystywana do pobierania próbek gruntu, wiercenia pod kotwy czy nawet przy zakładaniu instalacji wodnych.

Ergonomia i bezpieczeństwo

Ergonomiczne uchwyty i kompaktowa konstrukcja zapewniają wygodę użytkowania, nawet podczas długotrwałych operacji. System redukcji wibracji minimalizuje obciążenie rąk i pleców. Wiertnice te są łatwe w transporcie, co czyni je niezastąpionymi na placach budowy o ograniczonej przestrzeni. Dodatkowo, hydrauliczne sterowanie minimalizuje ryzyko wypadków, a solidna konstrukcja gwarantuje stabilność podczas użytkowania.

Wydajność i ekonomia

Wiertnice hydrauliczne cechują się także niskim zużyciem energii, co przekłada się na oszczędności w eksploatacji. Ich układy hydrauliczne są odporne na uszkodzenia mechaniczne i wymagają minimalnej konserwacji, co obniża koszty eksploatacji. Systemy hydrauliczne generują mniej hałasu i emisji w porównaniu do tradycyjnych urządzeń spalinowych.

Przykłady modeli i ich parametry

Wiertnica Hydrauliczna YDH6000

Wiertnica Hydrauliczna YDH6000 to profesjonalne narzędzie, które sprawdzi się w najtrudniejszych warunkach budowlanych. Jej hydrauliczny napęd zapewnia płynną pracę nawet przy najcięższych zadaniach, takich jak wiercenie w betonie czy skale. Kluczową zaletą jest niezwykła precyzja - dzięki systemowi stabilizacji i regulacji obrotów, można kontrolować głębokość i średnicę wiercenia z milimetrową dokładnością. Maksymalna średnica wiercenia dla Wiertnicy Hydraulicznej YDH6000 to 200 mm, co czyni ją idealną do prac fundamentowych, montażu słupów czy instalacji przemysłowych.

Wiertnica dołowa hydrauliczna WDH-1

Przykładem zastosowania jest wiertnica dołowa hydrauliczna typu WDH-1, która jest przeznaczona do wierceń geologiczno-poszukiwawczych, wykonywania otworów odwadniających, odgazowujących i wyprzedzających w skałach o różnej twardości. Wiertnica WDH-1 wraz z agregatem zasilającym typu AZH2-68/27 i wyłącznikiem stycznikowym typu WSA 1.40 była wykorzystywana do wiercenia w spągu otworu odmetanowania nr TM158/2024/OW z nachyleniem -25°, o planowanej długości 55 m i średnicy 95 mm, w celu odgazowywania pokładu 412 łg+łd i 412 łg w rejonie planowanej ściany D-4.

Ważnym aspektem bezpieczeństwa jest prawidłowe posadowienie wiertnicy. W jednym z przypadków, rama wiertnicy WDH-1, posadowiona na kaszcie drewnianym i pojedynczym podkładzie drewnianym, nie była rozparta do stropu lub zakotwiona do spągu, co było niezgodne z instrukcją użytkowania i doprowadziło do wypadku. Wznowienie eksploatacji wiertnicy typu WDH-1 uwarunkowano zabudowaniem jej zgodnie z ustaleniami „Instrukcji Użytkowania Wiertnica Dołowa Hydrauliczna WDH-1” Fabryki Maszyn i Urządzeń „OMAG” Sp. z o. o.

Inne modele wiertnic samochodowych i specjalistycznych

• Samochodowa wiertnica WH 25: posadowiona na podwoziu samochodu terenowego FORD F350, służy do wykonywania pionowych otworów w gruncie za pomocą wiercenia świdrem ślimakowym na sucho z zastosowaniem rur okładzinowych. Parametry pozwalają na wykonywanie w gruntach otworów o średnicy 180 mm na głębokość 30 m.
• Samochodowa wiertnica WH 25P: na podwoziu samochodu terenowego MARMON, umożliwia wiercenie świdrem ślimakowym na sucho, wiercenie udarowe, wyciąganie urobku szlamówką lub świdrem rurowym, wiercenie koronką widiową lub diamentową z płuczką, iniekcje mikropali oraz wiercenie z płuczkami wiertniczymi z prawym obiegiem płuczki. Wykonuje otwory o średnicy 200 mm do głębokości 30 m metodą obrotową lub 80 m metodą płuczkową.
• Samochodowa wiertnica H20SG: na podwoziu samochodu terenowego HONKER, pozwala na wykonywanie otworów o średnicy 150 mm na głębokość 25 m metodą obrotową za pomocą ślimaków.
• Wiertnica składana na trójnogu: wyposażona w silnik spalinowy, lub wiertnica ręczna do prac wiertniczych w terenach niedostępnych.

Producent OMAG Sp. z o.o. i jego oferta

Przedsiębiorstwo OMAG Sp. z o.o. specjalizuje się w produkcji wiertnic dla przemysłu wydobywczego, a także wciągników łańcuchowych. OMAG to nie tylko maszyny i urządzenia dla przemysłu górniczego, ale również usługi w zakresie obróbki skrawaniem, realizowane z wykorzystaniem własnego parku maszynowego oraz własnego biura konstrukcyjno-technologicznego. W biurach OMAG-u przeprowadzane są nieustanne analizy, a na ich podstawie opracowywane nowe produkty i rozwiązania.

OMAG świadczy usługi w zakresie obróbki skrawaniem, takie jak:

• Toczenie na pionowych jednowrzecionowych centrach tokarskich EMAG VL 5i, automatach tokarskich dwuwrzecionowych MAZAK Quick Turn Nexus 250 II MS, pionowych automatach tokarskich MAZAK Megaturn Nexus 900 M oraz MAZAK Megaturn Smart 600 M, podwójnych pionowych automatach tokarskich DOOSAN V 450 T, tokarkach kołowych HWACHEON CUTEX 160 i HWACHEON Hi - TECH 200 B, tokarkach tarczowych z robotem bramowym- dwuwrzecionowe OKUMA 2SP-250H.
• Frezowanie CNC na pionowych pięcio-osiowych centrach frezarskich CNC MAZAK Variaxis i-600, frezarkach OKUMA Eurocenter V50 oraz MAZAK Variaxis i-600.
• Wiercenie, malowanie mokre i proszkowe, obróbka cieplno-chemiczna, szlifowanie, wytaczanie, przeciąganie, dłutowanie, elektrodrążenie.

Inne urządzenia i metody badań geotechnicznych

W kontekście prac wiertniczych i geologicznych wykorzystuje się także inne specjalistyczne urządzenia i metody badań gruntu:

• Pagani TG-63-200: urządzenie pozwalające wykonywać badania za pomocą sondy CPT/CPTU do głębokości 25,0 m p.p.t., charakteryzujące się wysoką mobilnością dzięki gąsienicom. Sonda statyczna CPT/CPTU jest podstawowym narzędziem wykorzystywanym w krajach UE do polowych badań gruntu - „in situ”, pozwalając na określenie budowy geologicznej podłoża oraz parametrów geotechnicznych.
• Urządzenie wiertnicze typu RSB 0/1.4: do wykonywania różnych odwiertów geotechnicznych, pobierania próbek gleby, badania środowiska gleby według DIN 4094 / BS 1377, wiercenia obrotowego do ok. 50 m oraz obrotowego wiercenia rdzeniowego.
• Płyta obciążana statycznie VSS (model 3377r.): do wykonywania badania nośności podłoża i podbudowy dróg przez obciążenie statyczne.
• Sonda DPSH: uniwersalne urządzenie do mechanicznego sondowania z zastosowaniem obciążników o wadze 10, 30, 50, 63,5 kg, sondami rdzeniowymi RKS oraz sondami typu SPT. Posiada możliwość regulacji wysokości spadu podbijaka od 500 do 750 mm oraz zwiększenia jego ciężaru.
• Metody sejsmiki powierzchniowej SASW i CSWS: do określenia sztywności gruntów wyrażonej modułem ścinania Gmax, bądź modułem Younga E, przydatne w geologii inżynierskiej.
• Pomiar wytrzymałości przy szybkim ścinaniu ścinarką: badanie najlepiej charakteryzujące cechy wytrzymałościowe gruntów średnio i silnie spoistych (wskaźnik plastyczności > 10).
• Badanie penetrometrem: przydatne do oceny konsystencji gruntów mało spoistych.
