Wiertnica horyzontalna, znana również jako przewiert sterowany lub technologia Horizontal Directional Drilling (HDD), to zaawansowana metoda bezwykopowego układania podziemnych sieci rurociągowych. Umożliwia ona instalację rurociągów pod ziemią bez konieczności tworzenia tradycyjnych wykopów, co czyni ją efektywnym sposobem na układanie podziemnych infrastruktur bez rozległego naruszania powierzchni terenu.
Technologia HDD to innowacyjne rozwiązanie, które pozwala na układanie różnego rodzaju instalacji pod powierzchnią ziemi. Jej kluczową cechą jest możliwość precyzyjnego prowadzenia otworu w dowolnym, zaplanowanym kierunku. W przeciwieństwie do tradycyjnych metod, które wymagają wykonania obszernych wykopów, przewierty sterowane minimalizują ingerencję w otoczenie. Zrozumienie podstaw tej metody jest pierwszym krokiem do docenienia jej potencjału w nowoczesnym budownictwie infrastrukturalnym.
Zastosowanie Przewiertów Horyzontalnych (HDD)
Przewierty sterowane znajdują szerokie zastosowanie w różnorodnych gałęziach infrastruktury, szczególnie tam, gdzie tradycyjne metody budowy kolidowałyby z istniejącym otoczeniem.
Obszary Zurbanizowane i Trudno Dostępne Miejsca
Ta technika jest szczególnie przydatna dla układania sieci podziemnych rurociągów w zurbanizowanych obszarach. W miastach, gdzie infrastruktura podziemna jest gęsta (kanalizacja, wodociągi), przewierty horyzontalne okazują się być nieocenione. Umożliwiają one instalowanie rurociągów pod ziemią, nawet w trudno dostępnych miejscach, a tereny z różnymi ukształtowaniami gruntu czy nierównościami nie stanowią problemu.
Pokonywanie Przeszkód Terenowych
Przewierty sterowane są używane do pokonywania różnego rodzaju przeszkód, takich jak:
- Drogi i autostrady: Przy instalacji pod drogami, przewierty horyzontalne są nieocenione. Pozwalają uniknąć utrudnień związanych z budową w głębokich wykopach, co jest kluczowe w miejscach o intensywnym ruchu.
- Tory kolejowe: Metoda bezwykopowa przewiertów sterowanych doskonale sprawdza się pod torami kolejowymi, eliminując konieczność wstrzymywania ruchu.
- Rzeki, jeziora i akweny: Dzięki tej technologii możliwa jest inwestycja w rurociągi pod rzekami, bez potrzeby budowania mostów czy naruszania ekosystemów wodnych.
- Parkingi i zabudowania: Instalacje pod parkingami dokonane za pomocą przewiertów horyzontalnych utrzymują pełną funkcjonalność tych miejsc, a także minimalizują ryzyko uszkodzenia fundamentów budynków.
- Tereny skaliste i górzyste: Technologia HDD pozwala na wiercenie horyzontalne w podłożu o dowolnej strukturze geologicznej, radząc sobie również w trudnych warunkach.
Rodzaje Instalacji
Horyzontalne przewierty sterowane umożliwiają układanie różnorodnych typów instalacji pod ziemią. Najczęściej spotykane zastosowania obejmują:
- Instalacje wodociągowe i kanalizacyjne: Metoda przewiertów sterowanych jest nieoceniona, pozwalając na wciąganie podziemnych sieci przesyłowych, takich jak gazociągi czy wodociągi. W kanalizacji dodatkowym atutem HDD jest możliwość pracy przy niewielkich spadkach oraz w trudnych warunkach gruntowo-wodnych.
- Sieci gazowe: HDD umożliwia przejście pod drogami czy zbiornikami wodnymi bez blokowania ruchu i bez ingerencji w teren.
- Kable energetyczne i linie teletechniczne: W dziedzinie układania kabli, zarówno tych energetycznych, jak i teletechnicznych (np. sieci światłowodowe, FTTH), przewierty horyzontalne stanowią przełom, oferując możliwość instalacji podziemnej infrastruktury kablowej bez potrzeby uciążliwego kopania.
Zalety Technologii Horyzontalnych Przewiertów Sterowanych
Horyzontalne przewierty sterowane oferują szereg znaczących korzyści, które sprawiają, że jest ona coraz częściej wybierana w projektach infrastrukturalnych.
Minimalna Ingerencja w Środowisko i Otoczenie
Największą zaletą technologii HDD jest minimalna ingerencja w istniejącą przestrzeń. Brak konieczności wykonywania rozległych wykopów oznacza mniejsze szkody dla krajobrazu, roślinności i środowiska naturalnego. Prace mogą być prowadzone bez przerywania ruchu na drogach czy funkcjonowania obiektów naziemnych, co jest szczególnie ważne na terenach silnie zurbanizowanych. Zastosowanie przewiertów sterowanych redukuje ryzyko powstawania zniszczeń i konieczności rekultywacji terenu.
Oszczędność Czasu i Kosztów
Brak konieczności rekultywacji struktury terenowej sprawia, że prowadzenie prac z zastosowaniem technologii HDD znacznie skraca czas realizacji projektu. Nie wymaga specjalnych przygotowań i wystarczy odpowiednie skonfigurowanie maszyny do szybkiego wykonania przewiertu. To przekłada się na niższe koszty, ponieważ odpadają kosztowne odtworzenia nawierzchni i długotrwałe prace towarzyszące.
Wysoka Precyzja i Bezkolizyjność
Duża szybkość i precyzja to kolejne zalety. Nowoczesne systemy nawigacyjne umożliwiają kontrolę toru wiercenia z dokładnością do kilku centymetrów, nawet na długich odcinkach. Pozwala to na bardzo dokładne poprowadzenie otworu od początku do końca, tak by punkty krańcowe idealnie pokrywały się z zaplanowanym projektem. Bezkolizyjność to ogromna zaleta technologii HDD, która umożliwia budowę infrastruktury podziemnej bez ryzyka kolizji z istniejącymi już drogami kablowymi, trasami światłowodowymi oraz instalacjami wodno-kanalizacyjnymi i teletechnicznymi.
Zdolność do Pokonywania Dużych Odległości
Przewierty horyzontalne dają możliwość instalacji rurociągów pod ziemią na odległości od 20 do 300 metrów, a w przypadku najbardziej zaawansowanych projektów, najdłuższe przewierty w Polsce sięgają już ponad 1800 metrów, a globalnie rekordy to ponad 4000 metrów.
Proces Technologiczny Horyzontalnego Przewiertu Sterowanego (HDD)
Realizacja projektu z wykorzystaniem technologii horyzontalnych przewiertów sterowanych to proces wieloetapowy, wymagający starannego planowania i precyzyjnego wykonania.
1. Planowanie i Przygotowanie Terenu
Podstawą każdego udanego przewiertu jest dokładne planowanie i przygotowanie terenu. Obejmuje to analizę warunków geologicznych i hydrologicznych danego obszaru, a także lokalizację wszystkich istniejących instalacji podziemnych. Precyzyjne mapowanie tras przebiegu innych sieci jest kluczowe, aby uniknąć kolizji i zapewnić bezpieczeństwo prac. Należy również określić dokładną trasę, wybrać punkty startowe i końcowe oraz zidentyfikować przeszkody do przewiercenia. Droga startowa (komora) musi być odpowiednio przygotowana, aby umożliwić stabilne ustawienie wiertnicy.
HDD RiverCrossing
2. Wiercenie Pilotażowe
Pierwszym istotnym etapem jest stworzenie otworu pilotażowego. Wykonuje się go z użyciem specjalnej głowicy wiercącej, którą prowadzi się zaawansowanymi metodami. Operator kieruje głowicą wiercącą na podstawie dokładnego planu. Aby dokładnie monitorować położenie głowicy, stosuje się sondę lokalizacyjną, która przesyła informacje o głębokości i przebiegu przewiertu. Powstający w czasie wiercenia urobek trafia na powierzchnię za pośrednictwem płuczki bentonitowej, która również stabilizuje otwór i chłodzi narzędzie.
3. Rozwiercanie Przewiertu Pilotażowego
Kolejnym etapem jest rozwiercanie wcześniej wykonanego otworu pilotażowego, czyli jego powiększanie do zakładanych przez projekt rozmiarów. Na głowicy montuje się rozwiertak, który precyzyjnie reguluje średnicę otworu. W przypadku, gdy wymagana jest duża średnica, stopniowo wprowadza się do środka specjalne rozwiertaki. Do wybierania urobku również stosuje się odpowiednio dobrane płuczki.
4. Wciąganie Rurociągu
Po zakończeniu rozwiercania następuje proces instalacji rurociągu. Do jednostki wiertniczej mocuje się rury (wcześniej zgrzewane, aby zapewnić solidne połączenie odporne na przecieki), które są następnie wciągane w przygotowany otwór. Aby ograniczyć tarcie między rurociągiem a ścianami przewiertu, wykorzystuje się specjalne dodatki polimerowe w płuczce. W ten sposób rury są wciągane bez szkód dla przyrody i zniszczeń infrastruktury.
Wiertnice i Sprzęt do Przewiertów Horyzontalnych
Proces przewiertu horyzontalnego wymaga użycia specjalistycznego sprzętu, który zapewnia dokładność i efektywność pracy.
Wiertnice Horyzontalne

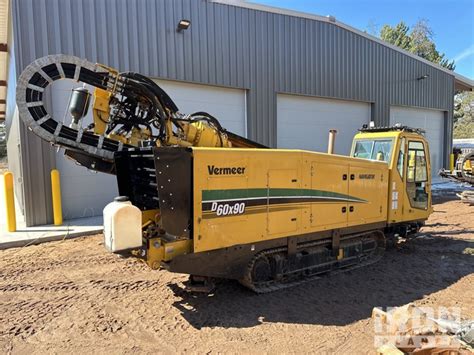

W procesie wiercenia poziomego wykorzystuje się wiertnice horyzontalne. Te urządzenia wykonują najpierw pilotażowy otwór, a następnie dokonują rozwiercenia otworu do właściwej średnicy. Nowoczesne wiertnice horyzontalne, takie jak modele z serii Vermeer S3 (np. D10x15 S3, D20x22 S3, D24G4, D23x30 DR seria3, D24x40 Seria 3, D40x55 S3, D40x55DR S3 Navigator®, D60x90, D100x140, D120E, D220x500 S3, D550), oferują różnorodne możliwości w zakresie mocy, momentu obrotowego, siły pchania/ciągnięcia oraz technologii wiercenia (np. w technologii podwójnej żerdzi do skał). Cechują się one wysoką precyzją, wydajnością i często wyposażone są w zaawansowane systemy sterowania i monitorowania.
Głowice Wiercące i Rozwiertaki
Głowice wiercące odgrywają ważną rolę, inicjując pierwotny otwór pilotażowy. Zaawansowane technologicznie głowice pozwalają na korygowanie toru przewiertu w trakcie wiercenia. Rozwiertak precyzyjnie reguluje średnicę otworu. Po otworze pilotażowym, rozwiertak jest montowany na głowicy, aby powiększyć otwór do odpowiedniej średnicy dla rurociągu.
Sondy Lokalizacyjne i Systemy Nawigacyjne
Przy przewiertach sterowanych używa się sond lokalizacyjnych, które pomagają w śledzeniu położenia głowicy pod ziemią. Oprócz informacji o głębokości przewiertu, dostarczają one dane na temat jego przebiegu. Nowoczesne systemy nawigacyjne działają z dokładnością do kilku centymetrów.
Wiertnice Ślimakowe (WPS)
Wiertnice ślimakowe, inaczej maszyny do przewiertów poziomych sterowanych WPS, pracują również w technologii bezwykopowej. Mogą być stosowane do wykonywania przewiertów pod drogami, nasypami kolejowymi lub innymi budowlami z możliwością precyzyjnego sterowania kierunkiem wiercenia. Są to niezastąpione maszyny podczas wykonywania rurociągów kanalizacyjnych oraz przyłączy w zakresie średnic między 100 mm a 1400 mm i długości do 70 m. Modele takie jak WPS-40, WPS-50S, WPS-50, WPS-60, WPS-80, WPS-80S, WPS-100, WPS-140 są zasilane przez agregaty o mocy silnika od 30 kW do 195 kW, niektóre modele mogą być zasilane strumieniem oleju z koparki hydraulicznej. Wiertnice ślimakowe są szczególnie efektywne przy wykonywaniu przejść prostoliniowych z bardzo wysoką dokładnością spadkową, co jest kluczowe przy budowie kanalizacji grawitacyjnej.
Wyzwania i Ograniczenia Technologii HDD
Chociaż technologia przewiertów horyzontalnych ma wiele zalet, napotyka również na pewne trudności i ograniczenia.
Warunki Gruntowe
Przewiert może być utrudniony przez różnorodne warunki gruntowe. Obecność trudnych formacji skalnych, żwiru, głazów, niestabilnego podłoża czy wysoki poziom wód gruntowych mogą poważnie skomplikować realizację takiego przedsięwzięcia i znacząco podnieść ryzyko oraz koszty. Najlepsze warunki to grunty zwięzłe i nieskaliste, takie jak gliny, iły czy piaski.
Istniejąca Infrastruktura Podziemna
W miejscach już zaludnionych technicy mogą natknąć się na istniejące sieci podziemne, takie jak gazociągi, wodociągi czy kable telekomunikacyjne. Precyzyjne rozpoznanie i zaplanowanie trasy jest kluczowe, aby uniknąć kolizji. Błędne parametry płuczki bentonitowej (odpowiadającej za stabilność otworu, transport urobku i kontrolę ciśnienia) mogą również prowadzić do problemów wykonawczych.
Podsumowanie
Wiertnica horyzontalna i technologia HDD to innowacyjna i efektywna metoda budowy podziemnej infrastruktury. Pozwala ona na instalowanie podziemnych rurociągów na dużą odległość bez wykopów, które zakłócałyby otoczenie. Ograniczenie ingerencji w powierzchnię ziemi, zmniejszenie czasu i kosztów budowy, a także zwiększenie bezpieczeństwa to kluczowe korzyści. Mimo że zastosowanie przewiertów może być utrudnione przez skomplikowane warunki geologiczne i podziemne przeszkody, to w wielu przypadkach jest to najbardziej optymalne rozwiązanie. Wieloletnie doświadczenie oraz inwestowanie w nowoczesny sprzęt, taki jak wiertnice Ditch Witch czy Vermeer, zapewniają wysoką jakość i precyzję wykonywanych zadań.
