Wiertnica horyzontalna (HDD - Horizontal Directional Drilling) to specjalistyczne urządzenie służące do wykonywania poziomych lub ukośnych przewiertów w ziemi. Technologia ta zrewolucjonizowała inżynierię infrastrukturalną, umożliwiając prowadzenie instalacji podziemnych bez konieczności wykonywania rozległych i kosztownych wykopów otwartych.
Zastosowanie wiertnic horyzontalnych
Zastosowanie wiertnicy horyzontalnej jest niezbędne tam, gdzie klasyczny wykop generuje zbyt duże utrudnienia logistyczne lub finansowe. HDD pozwala na precyzyjne przeprowadzenie instalacji w trudnych warunkach:
- W gęsto zabudowanych obszarach miejskich.
- Pod przeszkodami terenowymi, takimi jak ruchliwe ulice, tory kolejowe, rzeki, jeziora czy budynki.
- W projektach światłowodowych (FTTH) oraz sieciach gazowych, wodociągowych i kanalizacyjnych.
Korzyści z technologii bezwykopowej
Główną zaletą HDD jest możliwość ominięcia istniejącej infrastruktury podziemnej przy jednoczesnym zachowaniu nienaruszonej powierzchni terenu. Pozwala to wyeliminować kosztowne odtworzenia nawierzchni drogowych czy chodników. Co więcej, nowoczesne wiertnice horyzontalne umożliwiają pracę przy niewielkich spadkach (nawet 0,2%), co jest kluczowe w technologii kanalizacyjnej.
Budowa i zasada działania wiertnicy HDD

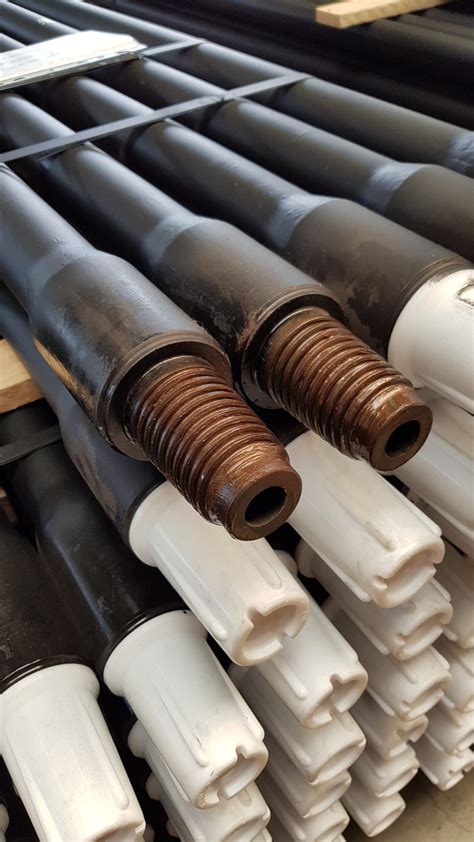

Wiertnica horyzontalna składa się z wytrzymałej ramy, silnika napędowego, układu hydraulicznego oraz systemu podawania żerdzi. Kluczowym elementem jest wiertło prowadzące, połączone z sondą sterującą.
Proces wiercenia składa się z kilku etapów:
- Wiercenie pilotażowe: Wykonywane zgodnie z zaprojektowaną trajektorią przy użyciu systemów nawigacyjnych (radiolokacja, systemy magnetyczne).
- Rozwiercanie: Zwiększanie średnicy otworu do wymaganych wymiarów.
- Wciąganie instalacji: Wprowadzenie rury osłonowej lub właściwego przewodu do przygotowanego otworu.
Integralną częścią procesu jest płuczka wiertnicza (zazwyczaj bentonitowa). Odpowiada ona za stabilizację ścian otworu, chłodzenie narzędzi wiertniczych oraz wynoszenie urobku na powierzchnię.
Wybór sprzętu i warunki eksploatacji
Skuteczność HDD zależy od właściwego doboru maszyny do warunków gruntowych. Technologia ta najlepiej sprawdza się w gruntach zwięzłych i nieskalistych (gliny, iły, piaski). Obecność dużych głazów czy żwiru może znacznie podnieść koszty lub uniemożliwić wykonanie przewiertu.
| Parametr | Znaczenie |
|---|---|
| Siła uciągu | Określa możliwości maszyny w zakresie długości przewiertu i średnicy rur. |
| Moment obrotowy | Kluczowy przy wierceniu w twardych strukturach i rozwiercaniu. |
| Systemy sterowania | Zapewniają dokładność prowadzenia trasy (często liczona w centymetrach). |
Bezpieczeństwo i konserwacja
Obsługa wiertnic horyzontalnych wymaga wysokich kwalifikacji operatorskich oraz wiedzy z zakresu geotechniki i mechaniki. Standardy bezpieczeństwa obejmują:
- Stosowanie środków ochrony indywidualnej.
- Znajomość procedur w przypadku uszkodzenia linii energetycznych lub gazociągów.
- Prowadzenie regularnej obsługi technicznej (codziennej, okresowej i sezonowej).
- Monitorowanie parametrów silnika wysokoprężnego oraz układów hydraulicznych.
OERB | Animacja wiercenia poziomego
Współczesne maszyny, takie jak modele marki Vermeer czy Ditch Witch, oferują zaawansowaną telematykę, która pozwala na zdalną diagnostykę i optymalizację wydajności pracy, co w połączeniu z odpowiednim przygotowaniem projektu czyni HDD najskuteczniejszą metodą budowy nowoczesnej infrastruktury.
