Wiertnica na płuczkę ze zbiornikiem: kluczowe informacje

Budowa studni głębinowej to inwestycja, która bez wątpienia przyniesie szereg korzyści. Jedną z największych zalet jest niezależność od sieci wodociągowej, ale na uwagę zasługuje też czystość wody czy oszczędność kosztów. Do najlepszych sposobów na wiercenie studni należy metoda płuczkowa. To coraz częściej stosowany sposób przy budowie studni głębinowych, który opiera się na jednoczesnym wierceniu i usuwaniu urobku z otworu za pomocą płuczki wiertniczej.

Czym jest płuczka wiertnicza?

Płuczka wiertnicza to specjalistyczna ciecz, którą wtłacza się do otworu pod ciśnieniem. W przypadku metody płuczkowej, płuczka ta - będąca wodą lub specjalistycznym płynem - służy do usuwania urobku (zwiercin) z otworu podczas wiercenia.

Płuczka wiertnicza pełni wiele kluczowych funkcji, które są niezbędne do prawidłowego przeprowadzenia procesu wiercenia:

• Chłodzenie narzędzi wiertniczych: podczas pracy wiertła generują wysokie temperatury, a płuczka skutecznie je obniża, zapobiegając przegrzaniu i uszkodzeniu sprzętu.
• Smarowanie: płyn zmniejsza tarcie między wiertłem a gruntem, co ułatwia przesuwanie narzędzi, minimalizuje zużycie sprzętu i zmniejsza ryzyko zakleszczenia.
• Stabilizacja ścian otworu: płuczka tworzy na ściankach otworu cienką warstwę ochronną, która zapobiega ich zapadaniu się, co jest szczególnie istotne w niestabilnych gruntach, takich jak piaski czy żwiry.
• Transport urobku na powierzchnię: płuczka efektywnie usuwa odłamki gruntu i inne zanieczyszczenia z dna otworu, zapobiegając jego zatykaniu i umożliwiając dalsze wiercenie.
• Zabezpieczenie otworu przed erozją: szczególnie w luźnych gruntach, płuczka może zapobiegać niszczeniu otworu przez przepływ wody.

Rodzaje płuczek wiertniczych

Wyróżnia się kilka głównych rodzajów płuczek wiertniczych, dostosowanych do specyficznych warunków i wymagań:

Płuczki na bazie wody (WBM - Water-Based Muds)

To klasyczne i najczęściej stosowane płuczki, których podstawą jest woda. Są one wzbogacane o dodatki takie jak glinki bentonitowe, polimery czy sole, które modyfikują ich właściwości. Płuczki wodne są zazwyczaj bardziej ekonomiczne i przyjazne dla środowiska w porównaniu do innych typów.

Płuczki na bazie oleju (OBM - Oil-Based Muds)

Wykorzystują oleje mineralne lub syntetyczne jako fazę ciągłą, tworząc emulsję z wodą. Zapewniają one doskonałą stabilność termiczną i chemiczną, co jest kluczowe w trudnych warunkach. Ich wadą jest wyższy koszt oraz bardziej restrykcyjne przepisy dotyczące utylizacji.

Płuczki syntetyczne (SBM - Synthetic-Based Muds)

Stanowią nowoczesną alternatywę, łączącą zalety płuczek wodnych i olejowych. Są one bardziej przyjazne dla środowiska niż OBM, a jednocześnie oferują wysoką efektywność i stabilność. Choć droższe od płuczek wodnych, ich właściwości sprawiają, że coraz częściej znajdują zastosowanie w projektach offshore i tam, gdzie obowiązują rygorystyczne normy środowiskowe.

Płuczka pneumatyczna

W tym przypadku do transportu urobku wykorzystuje się powietrze, gaz ziemny lub azot zamiast cieczy. Metoda ta wiąże się jednak z ryzykiem pożarów i wybuchów, co wymaga specjalistycznego nadzoru i ścisłego przestrzegania procedur bezpieczeństwa.

Kluczowe składniki płuczek wiertniczych

Skuteczność płuczki wiertniczej zależy od odpowiedniego doboru jej składników:

Bentonit

Bentonit to naturalny minerał ilasty, najczęściej w postaci bentonitu sodowego, który po dodaniu do wody tworzy zawiesinę o doskonałych właściwościach smarujących i stabilizujących. Jego główną cechą jest zdolność do pęcznienia w kontakcie z wodą, co pozwala na tworzenie ochronnej warstwy na ściankach otworu, zapobiegając ich zapadaniu się. Jest to kluczowy składnik w przypadku wiercenia w niestabilnych formacjach skalnych oraz przy budowie studni głębinowych.

Polimery

Polimery wiertnicze to dodatki, które mogą być stosowane samodzielnie lub w połączeniu z bentonitem. Pozwalają na modyfikację parametrów reologicznych płuczki, zwiększając jej elastyczność i wszechstronność. Pomagają optymalizować proces wiercenia, zwiększając efektywność i bezpieczeństwo operacji.

Baryt

Baryt to minerał o dużej gęstości, wykorzystywany do zwiększania ciężaru płuczki. Jest szczególnie ważny podczas wiercenia w strefach wysokiego ciśnienia, gdzie odpowiednia gęstość płuczki może zapobiec niekontrolowanym erupcjom i zapewnić bezpieczeństwo operacji. Jego zastosowanie pozwala na precyzyjne dostosowanie masy płynu do warunków geologicznych.

Właściwości reologiczne płuczki wiertniczej

Właściwości reologiczne płuczki są fundamentem skutecznego i bezpiecznego wiercenia:

• Gęstość: odpowiada za kontrolę ciśnienia w otworze wiertniczym, zapobiegając niekontrolowanym erupcjom i chroniąc ludzi oraz instalacje.

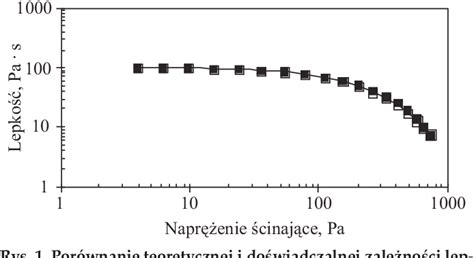

• Lepkość: decyduje o sprawności transportu urobku z dna otworu na powierzchnię.
• Wytrzymałość żelowa: określa zdolność płuczki do utrzymywania cząstek urobku w zawiesinie podczas przerw w cyrkulacji, zapobiegając ich opadaniu i zatykaniu otworu.
• Właściwości filtracyjne: mają ogromny wpływ na stabilność otworu i ochronę formacji geologicznych.

Nowoczesne technologie, takie jak inteligentne płuczki, mogą dynamicznie dostosowywać swoje właściwości filtracyjne do warunków w otworze, podnosząc standardy bezpieczeństwa w branży.

System płuczki wiertniczej i zbiorniki

System płuczki wiertniczej to kluczowy element każdej operacji wiercenia, składający się z kilku podstawowych komponentów:

• Zbiornik na płuczkę: służy do przechowywania płynu wiertniczego. Solidnie zaprojektowane zbiorniki, o odpowiedniej pojemności i odporności na trudne warunki, stanowią fundament sprawnego wiercenia. Mogą być wyposażone w systemy mieszania i separacji, umożliwiające szybkie przygotowanie płynu o wymaganych parametrach.
• Pompa płuczkowa: jest sercem układu, odpowiedzialna za tłoczenie płuczki do otworu i utrzymywanie właściwego ciśnienia.
• System mieszania: zapewnia jednorodność płuczki, gwarantując jej optymalne właściwości reologiczne. Nowoczesne mieszalniki dynamiczne pozwalają na uzyskanie płynu o idealnych parametrach w krótkim czasie.
• Przewody cyrkulacyjne: transportują płuczkę między poszczególnymi elementami systemu.

Zbiorniki na płuczkę wiertniczą, takie jak te produkowane przez Xi'an HL Company, mogą być wyposażone w systemy samoczyszczące i kwadratowe dno. Pokład zbiornika i korytarze są wykonane ze stalowych płyt antypoślizgowych, a panele siatkowe z galwanizowanej stali. Haki zabezpieczające zwiększają bezpieczeństwo pracy.

W systemach płuczkowych stosuje się również elementy separacji ciał stałych od cieczy, takie jak odpiaszczacze, odmulacze, pompy piaskowe, wytrząsarki łupków, odgazowywacze próżniowe i wirówki. Xi'an HL może dostosować zbiorniki błota i systemy separacji do specyficznych wymagań klienta.

Metoda płuczkowa w praktyce

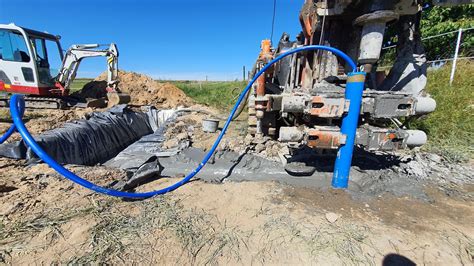

Wiercenie studni metodą płuczkową daje gwarancję wyjątkowej precyzji. Wykorzystany płyn lub woda usuwają osady z otworu, co pozwala na utrzymanie czystej i stabilnej ścieżki odwiertu. Płyn płuczkowy oprócz usuwania zwiercin chłodzi i smaruje wiertło.

Bezpieczeństwo, jakie daje wiercenie płuczkowe, jest jednym z najważniejszych plusów tej metody. Ciecz działa jak bariera zapobiegająca osunięciom ziemi i utrzymująca stabilność otworu. Metoda ta jest również zazwyczaj szybsza i mniej wymagająca w porównaniu do metody udarowo-obrotowej, co czyni ją ekonomiczną.

Ważne jest, aby wybrać odpowiedni osprzęt do wiertnicy płuczkowej, co zapewni bezpieczeństwo i pożądane efekty. Firmy oferują rozwiązania o różnej wydajności (od 200 do 750 l/min) i zakresie ciśnienia (63-75 barów), a wybór konkretnego urządzenia zależy od indywidualnego projektu.

Specjalistyczne zastosowania płuczek

Płuczka wiertnicza odgrywa kluczową rolę w wielu specjalistycznych zastosowaniach:

Przewierty sterowane (HDD)

W technologii Horizontal Directional Drilling (HDD) płuczka jest absolutną podstawą. Umożliwia ona precyzyjne wiercenie w trudnych warunkach gruntowych, ogranicza ryzyko uszkodzeń sprzętu i zapadania się otworu. Najczęściej stosuje się tu bentonitową płuczkę wiertniczą, cenioną za doskonałe właściwości filtracyjne.

Budowa studni głębinowych

Podczas wiercenia studni głębinowych odpowiednia płuczka wiertnicza jest koniecznością. Bentonitowa płuczka, dzięki właściwościom stabilizującym, zapobiega zapadaniu się otworu, co jest szczególnie istotne przy głębokich odwiertach. Brak odpowiedniej płuczki może prowadzić do zablokowania otworu.

Normy i standardy

W świecie wiertnictwa normy i standardy dotyczące płuczek wiertniczych stanowią absolutną podstawę dla bezpiecznego i efektywnego prowadzenia operacji. Normy API (American Petroleum Institute) są złotym standardem w branży, zapewniając jednolite kryteria jakości dla płynów wiertniczych na całym świecie. Europejskie standardy (np. normy EN) również podnoszą poprzeczkę jakościową i promują innowacje w zakresie ochrony środowiska.

Dodatkowe materiały uszczelniające

W procesach wiertniczych, poza samą płuczką, niezwykle istotne jest skuteczne uszczelnianie przestrzeni pierścieniowych oraz izolacja warstw wodonośnych. Po zakończeniu wiercenia, w tym celu stosuje się materiały o wysokim potencjale pęcznienia, takie jak granulat bentonitowy. Granulat ten, po zmieszaniu z wodą, zmienia konsystencję z sypkiej w gęstą pastę, tworząc trwałą barierę przeciwwodną.

Szczególną rolę odgrywa Bentonit SUPER GEL-X - wysokowydajny, jednoskładnikowy bentonit sodowy klasy premium, zaprojektowany w celu zapewnienia maksymalnej stabilności otworu wiertniczego. Połączenie wysokiej jakości płuczki w fazie wiercenia oraz granulatu bentonitowego w fazie kończenia otworu gwarantuje pełną szczelność i bezpieczeństwo ekologiczne realizowanej inwestycji.
