Wiertnice Pionowe i Wiercenie Podwodne: Przewodnik Po Technologiach Wiertniczych

W dzisiejszej erze postępu technologicznego, wiercenie odgrywa kluczową rolę w wielu sektorach przemysłu, od budownictwa i energetyki, po poszukiwanie surowców. Specjalistyczne wiertnice, zwłaszcza wiertnice pionowe, oraz zaawansowane metody, takie jak wiercenie podwodne, stanowią fundament dla realizacji skomplikowanych projektów inżynieryjnych. Celem tego artykułu jest przedstawienie kompleksowych informacji na temat tych zaawansowanych technologii, ich zastosowań, typów oraz kluczowych aspektów działania.

Wiercenie Podwodne: Specjalistyczne Zadania w Akwenach Wodnych

Wiercenie pod wodą to zaawansowany proces technologiczny, który znajduje szerokie zastosowanie w różnych sektorach przemysłu, wykorzystując specjalistyczny sprzęt i doświadczenie. Polega ono na tworzeniu otworów w dnie akwenów wodnych, takich jak morza, rzeki, jeziora czy zbiorniki retencyjne. Proces ten wymaga specjalistycznych narzędzi oraz technik, które pozwalają na precyzyjne prowadzenie prac, czyniąc go kluczowym elementem wielu projektów inżynieryjnych.

Obszary Zastosowania Wiercenia Podwodnego

Wiercenie pod wodą ma szerokie zastosowanie w różnorodnych branżach, wspierając rozwój infrastruktury i wydobycia surowców:

• Budownictwo morskie i hydrotechniczne: Jest niezbędne przy realizacji projektów związanych z budową portów, marin, mostów czy platform wiertniczych, pozwalając na tworzenie solidnych fundamentów pod te konstrukcje.
• Energetyka: W sektorze energetycznym wiercenie pod wodą jest kluczowe dla instalacji podwodnych kabli energetycznych oraz rurociągów przesyłowych. Dzięki precyzyjnemu wierceniu możliwe jest bezpieczne i efektywne umieszczenie infrastruktury pod dnem akwenów.
• Przemysł naftowy i gazowy: Odgrywa ważną rolę w poszukiwaniu złóż surowców oraz przy budowie podwodnych instalacji wiertniczych i przesyłowych.
• Inżynieria lądowa i wodna: Wykorzystywane jest także w inżynierii lądowej do tworzenia konstrukcji ochronnych, takich jak wały przeciwpowodziowe czy umocnienia brzegów.

Technologie Wykorzystywane w Wierceniu Podwodnym

Do precyzyjnego i efektywnego wiercenia pod wodą stosuje się najnowocześniejsze technologie:

• Wiertnice podwodne: Są to zaawansowane urządzenia, które pozwalają na wiercenie w różnych rodzajach podłoża, od miękkich osadów po twarde skały.
• Wiertnice kierunkowe: Technologia ta umożliwia wiercenie otworów pod różnymi kątami, co jest kluczowe w skomplikowanych projektach.
• Technologia ROV (Remotely Operated Vehicle): Zdalnie sterowane pojazdy podwodne wspomagają proces wiercenia, zapewniając kontrolę i inspekcję w trudno dostępnych miejscach.

Realizacja projektów wiercenia podwodnego wymaga doświadczenia, zaawansowanych technologii i zespołu wykwalifikowanych specjalistów, a indywidualne podejście do każdego zlecenia jest kluczowe dla zapewnienia profesjonalnego i bezpiecznego wykonania prac.

Wiertnice Pionowe: Uniwersalne Narzędzia w Branży Budowlanej

Wiertnice pionowe to specjalistyczne urządzenia wiertnicze, które umożliwiają wykonywanie pionowych otworów w gruntach o dużej głębokości. Są one kluczową technologią dla branży budowlanej, oferując niezrównaną wydajność i precyzję. Zazwyczaj montowane są na koparkach lub innych maszynach budowlanych i wyposażone w mechanizm wiercenia, który jest w stanie pokonać nawet najtwardsze warstwy gruntu, takie jak skała czy beton. Wiertnice pionowe tworzą współdziałający zespół, którego celem jest stworzenie otworów wiertniczych o cylindrycznym kształcie. Wykorzystywane są m.in. gdy potrzebne są informacje na temat podłoża lub gdy chce się wykonać określoną konstrukcję.

Zasady Działania i Komponenty Wiertnic Pionowych

Wiertnice pionowe działają na zasadzie napędu hydraulicznego lub udarowego. Wiertnice hydrauliczne wykorzystują siłę hydrauliczną do generowania ruchu obrotowego wiertła, natomiast wiertnice udarowe wykorzystują mechanizm uderzeniowy, który generuje impulsy energii kinetycznej, umożliwiając skuteczne przebijanie się przez trudne warstwy gruntu. Zazwyczaj są wyposażone w przesuwną obrotnicę z napędem hydraulicznym, która, wykorzystując ruch obrotowy, napędza przyrząd wiertniczy.

Wiertnice pionowe składają się z kilku kluczowych komponentów, które współdziałają, aby zapewnić skuteczne i precyzyjne wiercenie, takie jak maszty wiertnicze, głowice obrotowe, pompy płuczkowe oraz układy sterowania.

Zalety Stosowania Wiertnic Pionowych

Wiertnice pionowe oferują szereg korzyści, które sprawiają, że są nieocenionym narzędziem w dzisiejszej branży budowlanej:

• Precyzja i kontrola: Dzięki zaawansowanym systemom sterowania, operatorzy mają pełną kontrolę nad procesem wiercenia, zapewniając dokładność wykonania.
• Wszechstronność w rodzajach gruntów: Są wszechstronne i mogą być stosowane w różnorodnych rodzajach gruntów, od miękkich po bardzo twarde.
• Ograniczone wibracje i hałas: Nowoczesne wiertnice pionowe zostały zaprojektowane z myślą o minimalizacji wibracji i hałasu, co zwiększa komfort pracy i zmniejsza wpływ na otoczenie.

Obszary Zastosowania Wiertnic Pionowych

Wiertnice pionowe znajdują szerokie zastosowanie w wielu dziedzinach budownictwa i inżynierii:

• Prace geotechniczne: Są niezastąpione przy wykonywaniu badań geotechnicznych, takich jak pobieranie próbek gruntu, badania sondą czy analiza warstw geologicznych.
• Budowa fundamentów: Często wykorzystywane są do wykonywania otworów pod fundamenty budynków, mostów czy wież, a także do tworzenia pali, mikropali i kotew.
• Wydobycie surowców naturalnych: Stosowane są do wydobycia surowców naturalnych, takich jak woda, gaz czy ropa naftowa.
• Instalacje podziemne: Wykorzystuje się je również przy budowie instalacji podziemnych, takich jak rurociągi, sieci kanalizacyjne czy instalacje geotermalne.

Rodzaje Wiertnic Pionowych

Na rynku dostępne są różne rodzaje wiertnic pionowych, które różnią się konstrukcją i zastosowaniami:

• Wiertnice hydrauliczne: Wykorzystują siłę hydrauliczną do generowania ruchu obrotowego wiertła.
• Wiertnice ślimakowe: Posiadają specjalne ślimaki, które umożliwiają skuteczne wiercenie w gruntach o dużej gęstości.
• Wiertnice udarowe: Wykorzystują mechanizm uderzeniowy, który generuje impulsy energii kinetycznej do przebijania się przez trudne warstwy.

Proces Pracy i Konserwacji Wiertnic Pionowych

Praca z wiertnicami pionowymi obejmuje kilka kluczowych kroków, które zapewniają skuteczne i bezpieczne wiercenie:

1. Pobieranie próbek gruntowych: W trakcie prac geotechnicznych wiertnice mogą być wykorzystywane do pobierania próbek gruntowych, których analiza ma na celu określenie właściwości geotechnicznych gruntu, takich jak nośność, skład czy wilgotność.
2. Instalowanie rur czy fundamentów: Po zakończeniu wiercenia, wiertnice pionowe umożliwiają instalowanie rur, przewodów czy fundamentów.
3. Kontrola jakości: W trakcie procesu wiercenia monitoruje się parametry, takie jak głębokość, kąt nachylenia czy prędkość obrotowa, aby zapewnić zgodność z projektem.
4. Konserwacja: Po zakończeniu prac wiertnice pionowe wymagają odpowiedniej konserwacji i serwisowania, aby zapewnić ich długą żywotność i niezawodność.

Przy korzystaniu z wiertnic pionowych bezpieczeństwo pracy oraz ochrona środowiska są priorytetem. Wiertnice te są projektowane z myślą o minimalnym wpływie na środowisko.

Wiertnice Pionowe PIW Wamet: Przegląd Produkcji

Przedsiębiorstwo Innowacyjno-Wdrożeniowe Wamet Sp. z o.o., działające od 1990 roku, jest producentem wiertnic pionowych służących do wykonywania robót wiertniczych różnymi technologiami i technikami dla wielu zastosowań. Wiertnice te różnią się między sobą parametrami technicznymi, wielkością mechaniczną, a także sposobem zabudowy wynikającym z zastosowanego podwozia (samochodowe, na przyczepie lub gąsienicowe).

Wiertnice Małogabarytowe: LWP-16 i H16S

Najmniejsze z produkowanych wiertnic to lekka wiertnica pozioma typ LWP-16 na podwoziu kołowym, zasilana małym niezależnym agregatem hydraulicznym, oraz wiertnica samochodowa typ H16S, montowana na dowolnym samochodzie typu pick-up i wyposażona we własny napęd układu hydraulicznego. Wiertnicami tymi można wiercić wyłącznie metodą obrotową za pomocą świdrów ślimakowych o maksymalnej średnicy 160 mm do głębokości 15 m.

Wiertnice Średniej Wielkości: H20P i H20S

Drugą grupą wielkościową są wiertnice typu H20P (montowane na przyczepach o DMC 2,6 t) oraz H20S (montowane na podwoziach samochodowych o dopuszczalnej masie całkowitej DMC 3,5 t). W zależności od uzgodnionej z użytkownikiem kompletacji, wiertnice te mogą pracować metodami obrotowymi (świdrami ślimakowymi, świdrami rurowymi), metodą udarową za pomocą szarpaka i wciągarki z jednoczesnym rurowaniem otworu do maksymalnej średnicy 194 mm, a także w technologii płuczkowej z prawym obiegiem płuczki.

Wiertnice Zwiększonych Parametrów: H25S i MWG-6

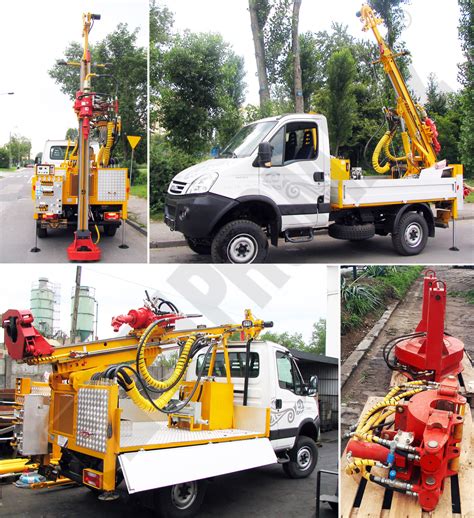

Trzecią grupą wielkościową są wiertnice typu H25S (montowane na podwoziach samochodowych o DMC 5,5 t, np. Unimog, Iveco Daily 4x4) oraz wersja gąsienicowa tej wiertnicy, występująca pod nazwą „małogabarytowa wiertnica gąsienicowa” typ MWG-6. Są to wiertnice o podobnej konfiguracji, ale dysponujące zwiększonymi parametrami technicznymi podzespołów oraz ich większą masą, wymagającą zastosowania większych podwozi bazowych. Wiertnice te mogą być także wyposażone w głowice obrotowo-udarowe z górnym młotkiem hydraulicznym oraz w możliwość połączenia sprężarki śrubowej do pracy pneumatycznym młotkiem wgłębnym wyposażonym w amortyzator drgań. Istnieje również możliwość wiercenia szybkoobrotowego do rdzeniówek po wyposażeniu wiertnicy w odpowiednią głowicę obrotową.

Wiertnice Wysokiej Wydajności: H30S, H30G i H30P

Czwartą grupą wielkościową wiertnic pionowych są wiertnice samochodowe typu H30S (montowane na podwoziach samochodowych o ładowności min. 5 t) oraz wiertnice gąsienicowe typu H30G (montowane na podwoziach gąsienicowych gumowych o masie całkowitej wiertnicy do 6000 kg), a także wiertnice typu H30P montowane na przyczepach dwuosiowych o dopuszczalnej masie całkowitej DMC 6000 kg. Wiertnice te mają udźwig na głowicy obrotowej 50 kN i mogą być wyposażone w różnego rodzaju głowice obrotowe o momencie obrotowym do 6000 Nm. W przypadku wierceń płuczkowych może być na wiertnicy zamontowany magazynek żerdzi ułatwiający operatorom podawanie i odbiór żerdzi w trakcie robót. W zależności od potrzeb użytkownika wiertnice mogą być indywidualnie kompletowane w podzespoły umożliwiające wykonywanie robót w różnych technikach i technologiach wiertniczych.

Wiertnice Dużej Mocy: H35S

Piątą grupą wielkościową wiertnic pionowych są wiertnice samochodowe typu H35S, montowane na podwoziach samochodowych z napędem 6x6 i o ładowności minimalnej 12 t. Wiertnice te mają udźwig na głowicy obrotowej 80 kN i mogą być wyposażone podobnie jak wszystkie produkowane w PIW Wamet wiertnice w podzespoły kompletowane indywidualnie według potrzeb użytkownika. Mogą być także wyposażone w system zmechanizowanego podawania żerdzi z magazynka umieszczonego na platformie podwozia do głowicy obrotowej. Proces podawania żerdzi z magazynka jest sterowany z pulpitu operatora.

Największe Wiertnice Pionowe: H61S i H61P

Największe produkowane przez PIW Wamet wiertnice pionowe to wiertnice typu H61S montowane na podwoziach samochodowych lub H61P montowane na przyczepach trzyosiowych. Dysponują one udźwigiem głowicy obrotowej 150 kN oraz udźwigiem zblocza głowicy krążkowej 200 kN.

Wspólne Cechy Wiertnic PIW Wamet

Przy wszystkich wiertnicach montowanych na podwoziach samochodowych może być stosowany napęd pomp hydraulicznych z samochodu (o ile producenci podwozi samochodowych taką możliwość przewidują) lub z niezależnych agregatów hydraulicznych montowanych na ramie nadwozia. Wiertnice posiadają układy hydrauliczne oparte na komponentach firmy Parker, które gwarantują wysoką jakość i trwałość eksploatacyjną.

Wiertnice Pionowe do Koparek: Integracja z Maszynami Budowlanymi

Wiertnice pionowe to specjalistyczne urządzenia wiertnicze, które są montowane na koparkach lub innych maszynach budowlanych. Oferują niezrównaną wydajność i precyzję w prowadzeniu prac na dużych głębokościach, czyniąc wykonywanie otworów w gruncie łatwiejszym i szybszym.

Zasady Działania i Kluczowe Komponenty

Wiertnice pionowe do koparek działają na zasadzie napędu hydraulicznego lub udarowego. Wiertnice udarowe wykorzystują mechanizm uderzeniowy, który generuje impulsy energii kinetycznej, umożliwiając skuteczne przebijanie się przez trudne warstwy gruntu. Wiertnice te składają się z kilku kluczowych komponentów, które współdziałają, aby zapewnić skuteczne i precyzyjne wiercenie.

Korzyści i Zastosowania

Wiertnice pionowe do koparek oferują szereg korzyści, takich jak precyzja i kontrola dzięki zaawansowanym systemom sterowania, wszechstronność zastosowania w różnorodnych rodzajach gruntów oraz minimalizacja wibracji i hałasu. Znajdują one szerokie zastosowanie w wielu dziedzinach budownictwa i inżynierii:

• Prace geotechniczne: Wykorzystywane do badań gruntu, pobierania próbek czy analizy warstw geologicznych.
• Budowa fundamentów: Stosowane do wykonywania otworów pod fundamenty budynków, mostów czy wież.
• Wydobycie surowców naturalnych: Używane do wydobycia wody, gazu czy ropy naftowej.
• Instalacje podziemne: Służą do budowy rurociągów, sieci kanalizacyjnych czy instalacji geotermalnych.

Bezpieczeństwo i Ochrona Środowiska

Przy korzystaniu z wiertnic pionowych do koparek, bezpieczeństwo pracy oraz ochrona środowiska są priorytetem. Ponadto, wiertnice te są projektowane z myślą o minimalnym wpływie na środowisko, co jest ważnym aspektem w kontekście zrównoważonego budownictwa.

Podstawowe Koncepcje Wiercenia i Studni

Odwiert a Studnia: Kluczowe Różnice

Rozróżnienie między odwierterm a studnią jest fundamentalne w branży wiertniczej. Otwór wiertniczy to wąski, głęboki otwór wywiercony w ziemi, zazwyczaj o średnicy od 2 do 12 cm, umożliwiający dostęp do zasobów takich jak woda gruntowa, ropa naftowa lub gaz. Jest to surowy otwór wiertniczy bez dodatkowej obróbki infrastrukturalnej. Z drugiej strony, studnia wodna to w pełni funkcjonalny system, który obejmuje nie tylko otwór wiertniczy, ale także takie elementy, jak obudowa (zapobiegająca zapadaniu się), pompy, rury osłonowe, a czasem również materiały uszczelniające. Studnie wodne są projektowane z myślą o bezpiecznym i zrównoważonym wydobywaniu zasobów.

Jak Rozpoznać Wodę Podczas Wiercenia Studni?

Wiertacze identyfikują wodę na trzy główne sposoby:

• Objawy wizualne i mechaniczne: Należą do nich nagłe zmiany oporu wiertła (np. zmiękczenie gleby) lub powrót błota/powietrza na powierzchnię w postaci widocznych kropel. Czujniki mogą być również używane do dokładnego pomiaru poziomu wód gruntowych i natężenia przepływu.
• Wahania ciśnienia: Ciśnienie pompowania spada w miarę napływania wody do odwiertu, szczególnie w wilgotniejszych formacjach.
• Dane geologiczne: Badania przeprowadzone przed wierceniem (np. testy rezystywności) pozwalają na odwzorowanie warstw wodonośnych, natomiast monitorowanie w czasie rzeczywistym odłamków skalnych (fragmentów skał/gleby) pozwala na określenie zawartości wody.

Dlaczego Warto Wiercić Studnię?

Istnieją cztery główne powody wiercenia studni, które sprawiają, że są one autonomicznymi i zrównoważonymi rozwiązaniami, dostosowanymi do różnych potrzeb geograficznych i operacyjnych:

• Zaopatrzenie w wodę: Dostarczanie niezawodnej wody pitnej do użytku domowego, rolniczego i przemysłowego, szczególnie na obszarach, na których miejskie dostawy wody są nieregularne.
• Opłacalność: Zapewnia długoterminowe oszczędności w porównaniu z transportem wody ciężarówkami lub korzystaniem z sezonowych dostaw wody.
• Projekty energetyczne: Odwierty geotermalne wykorzystują ciepło podziemne do ogrzewania/chłodzenia, natomiast odwierty ropy naftowej/gazu służą do wydobywania paliw kopalnych.
• Potrzeby środowiskowe: Studnie monitorujące służą do oceny stopnia zanieczyszczenia wód gruntowych, a studnie wtryskowe służą do bezpiecznej utylizacji płynów przemysłowych.

Studnia Odwiertowa a Studnia Rurowa

Studnie rurowe to rodzaj otworów wiertniczych zoptymalizowanych pod kątem poboru wody. Ich konstrukcja obejmuje otwór wiertniczy oraz obudowę ze stali/polietylenu o wysokiej gęstości (HDPE) z perforowaną sekcją (rura sitowa) służącą do filtrowania piasku i zanieczyszczeń. Obszar wokół rury sitowej wypełnia się żwirem, aby zapobiec jej zapadaniu się. Zazwyczaj studnie rurowe mają średnicę 3-6 cali i idealnie nadają się do płytkich i średnich warstw wodonośnych (50-500 stóp). Są one opłacalnym rozwiązaniem w rolnictwie i małych instalacjach wodnych, gdzie priorytetem jest wydajność i trwałość w luźnym podłożu lub piaszczystym środowisku.

Otwór wiertniczy jest uniwersalnym otworem wiertniczym (do dowolnego zastosowania, dowolnej średnicy), który można wywiercić bez konieczności stosowania obudowy w stabilnej skale.

Rura Wodna a Wiertnica

Rura wodna to stały element infrastruktury, wykonany z PCV, stali lub betonu, służący do transportu wody ze źródła (np. studni, zbiornika) do miejsca przeznaczenia (domu, gospodarstwa rolnego, miasta). Jest częścią systemu zaopatrzenia w wodę. Wiertnica (rig) to mobilna maszyna używana do wiercenia otworów wiertniczych lub studni wodnych. Wykorzystuje obracające się wiertło, pompę i układ napędowy (gąsienice/koła) do drążenia skał i gleby. Można powiedzieć, że wiertnica to „narzędzie”, które buduje punkt dostępu, a rura to „kanał” drenażowy.

Renomowani Producenci Wiertnic Pionowych

Aby zyskać gwarancję skuteczności, warto wybrać produkty znanych, niezawodnych firm. Na rynku dostępne są wiertnice włoskiej firmy Casagrande, które opierają się na nowoczesnych systemach sterowania, minimalizujących zużycie paliwa przy jednoczesnym podnoszeniu efektywności pracy. Maszyny te skutecznie wykonują potrzebne elementy, takie jak kotwy gruntowe, pale CFA, pale wkręcane, gwoździe, mikropale, ściany szczelinowe czy pale wielkośrednicowe. W ofercie renomowanych dostawców znaleźć można również wiertnice firmy Tescar. To doskonałej jakości propozycje, skonstruowane tak, by docierać nawet do miejsc trudnodostępnych, z modelami dopasowanymi do rodzaju podłoża.
