Wiercenie Studni Głębinowych Metodą Płuczkową i Inne Technologie

Budowa studni głębinowej to inwestycja, która bez wątpienia przyniesie szereg korzyści. Jedną z największych zalet jest niezależność od sieci wodociągowej, ale na uwagę zasługuje też czystość wody czy oszczędność kosztów. Dostęp do własnego i darmowego źródła wody można uzyskać przy pomocy nowoczesnych technologii. Swobodny dostęp do krystalicznej wody bez konieczności korzystania z miejskich sieci wodociągowych to nie tylko niezależność, ale także realna oszczędność. To z tego powodu coraz więcej osób decyduje się na wywiercenie studni głębinowej na własny użytek.

Metody Wiercenia Studni Głębinowych

Istnieje kilka metod wiercenia studni, a wybór odpowiedniej zależy od warunków gruntowych i dostępnego sprzętu. Wykonanie głębinowego otworu wierconego w zestawieniu z kopanym przebiega nieporównywalnie szybciej, co w dzisiejszych czasach jest szczególnie ważne. Do jej wiercenia korzysta się z dwóch głównych technologii: metody płuczkowej oraz udarowo-obrotowej.

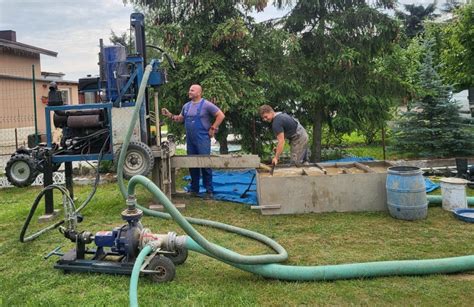

Metoda Płuczkowa (Płukana)

Metoda płuczkowa to coraz częściej stosowany sposób przy budowie studni głębinowych, który opiera się na jednoczesnym wierceniu i usuwaniu urobku z otworu za pomocą płuczki wiertniczej. Studnia płukana (w swojej istocie głębinowa) powstaje w bardzo szybkim tempie, ponieważ wymaga użycia mniejszej siły i materiałów. Metoda płukania umożliwia ponadto łatwe dostosowanie wielkości otworu do potrzeb. Płuczka wiertnicza, czyli bezpieczny dla środowiska płyn lub gaz, ma za zadanie wydobywać zwierciny na powierzchnię podczas pracy wiertła, przy okazji je schładzając. Podczas wykonywania odwiertów studni głębinowych, płuczka wiertnicza pełni kluczową rolę, minimalizując ryzyko zawalenia się ścian odwiertu i ułatwiając usunięcie resztek skalnych z otworu. Ta technika nie tylko wspiera proces wydobywania urobku, ale także pomaga w stabilizacji otworu, co jest szczególnie istotne w trudnych warunkach geologicznych.

Zalety Metody Płuczkowej

• Precyzja: Wiercenie studni metodą płuczkową daje gwarancję wyjątkowej precyzji. Wykorzystany podczas pracy specjalny płyn lub woda usuwają osady z otworu, co pozwala na utrzymanie czystej i stabilnej ścieżki odwiertu.
• Chłodzenie i smarowanie: Płyn płuczkowy oprócz usuwania zwiercin chłodzi, a także smaruje wiertło, co zwiększa jego trwałość i efektywność działania.
• Bezpieczeństwo: Bezpieczeństwo, jakie podczas prac daje wiercenie płuczkowe, bez wątpienia jest jednym z najważniejszych plusów tej metody. Wykorzystywana przy tej technologii ciecz działa jak bariera zapobiegająca osunięciom ziemi i utrzymująca nieruchomość powstającego otworu.
• Ekonomia i szybkość: Wiercenie studni metodą płuczkową należy do szybszych, mniej wymagających sposobów w porównaniu ze sposobem udarowo-obrotowym, dlatego uważa się ją za wyjątkowo ekonomiczną i mniej pracochłonną.

Ograniczenia i Warunki Zastosowania Metody Płuczkowej

Wykorzystanie do budowy studni metody płuczkowej daje wiele korzyści, jednak co ważne, technologia ta nie zawsze będzie idealnym wyborem. Najlepiej się na nią zdecydować, jeśli występujące w danym miejscu podłoże charakteryzuje się łatwością obróbki. Studnia głębinowa płukana może powstać w miejscach występowania miękkiej oraz stosunkowo łatwej w obróbce ziemi. Zastosowanie tego sposobu na twardym gruncie nie przyniesie pożądanych efektów. Ze względu na stosowane narzędzia i medium prezentowany sposób odwiertu sprawdza się jedynie w określonych sytuacjach. W wymagających warunkach geologicznych ilość i skład płuczki mogą wymagać ciągłej regulacji, co z kolei zwiększa koszty operacyjne.

Metoda Udarowo-Obrotowa

Wiercenie płuczkowe to jednak niejedyny sposób wykorzystywany przy budowie studni - dużą popularnością cieszy się również metoda udarowo-obrotowa, znana również jako bicie studni lub wybijanie studni. Polega ona na uderzaniu wiertłem w glebę, aby rozbić i usunąć materiał skalny. W tym procesie wykorzystuje się młoty wiertnicze wraz z wiertnicami hydraulicznymi. Mechanizm opiera się na obrotach i uderzeniach, które doprowadzają do rozkruszenia skały i zagłębiania się w podłoże.

Charakterystyka i Zastosowanie

W trakcie pracy powstają zwierciny, które należy usuwać wysokowydajną sprężarką. Z uwagi na stopień zaawansowania tej techniki, stosuje się ją niemal wyłącznie tam, gdzie nie da się użyć płuczki, zwłaszcza w twardej, skalistej glebie. Aby upewnić się, że metoda udarowo-obrotowa jest faktycznie wymagana, należy przeprowadzić badania geologiczne. Ta technika lepiej sprawdza się przy twardych, zbitych podłożach.

Porównanie z Metodą Płuczkową

W porównaniu do metody płuczkowej, metoda udarowo-obrotowa lepiej sprawdza się przy twardych, zbitych podłożach. Metoda udarowo-obrotowa, choć zwiększa koszt wykonania, rekompensuje to znacznie wyższą żywotnością (liczoną w dekadach) tak stworzonej konstrukcji. Wiercenie studni metodą płukania cieszy się dużą popularnością wśród osób poszukujących czystego i darmowego źródła wody, ponieważ w porównaniu do technologii udarowo-obrotowej jest ona mniej pracochłonna, a przez to dużo tańsza.

Płuczka Wiertnicza - Kluczowy Element Metody Płuczkowej

Płuczka wiertnicza to specjalistyczny płyn technologiczny wykorzystywany w procesach wiercenia otworów wiertniczych w przemyśle naftowym, gazowym oraz geotechnice. W kontekście wiercenia studni głębinowych, jest ona wprowadzana do otworu pod wysokim ciśnieniem, co nie tylko chłodzi narzędzia wiertnicze, ale także stabilizuje ściany otworu.

Definicja i Zadania Płuczki

Płuczka to woda lub specjalistyczny płyn wtłaczany do otworu pod ciśnieniem. Jej głównym zadaniem jest wspomaganie procesu wiercenia poprzez chłodzenie i smarowanie narzędzi wiertniczych, oczyszczanie dna otworu z urobku oraz stabilizacja ścian otworu. Płuczka wiertnicza jest pompowana do otworu wiertniczego podczas wiercenia. Jej głównym zadaniem jest chłodzenie i smarowanie wiertła, a także usuwanie zwiercin z otworu.

Rodzaje Płuczek Wiertniczych

Istnieje wiele różnych rodzajów płuczek wiertniczych, które są dostosowane do różnych warunków wiercenia i rodzajów skał. Płuczka wiertnicza, której używa się w metodzie płuczkowej, może być kompozycją wody, bentonitu i innych substancji chemicznych, które pomagają w stabilizacji otworu i usprawnieniu procesu wydobywczego.

Płuczka Bentonitowa

Płuczka wiertnicza bentonitowa to rodzaj płuczki wiertniczej, która składa się z bentonitu, wody i dodatków. Bentonit to naturalny minerał, który ma właściwości żelujące. Dzięki temu płuczka bentonitowa jest bardzo gęsta i ma dobre właściwości filtracyjne. Bentonit to osadowa skała ilasta, której głównym składnikiem jest montmorylonit - minerał z grupy krzemianów warstwowych. Jego właściwości sprawiają, że jest niezwykle wszechstronny i ceniony w wielu dziedzinach.

Płuczka bentonitowa jest stosowana w wielu rodzajach wierceń, w tym w wierceniach otworów wiertniczych, studni, szybów i tuneli. Płuczka bentonitowa jest przygotowywana poprzez zmieszanie bentonitu z wodą. Płuczka bentonitowa jest usuwana z otworu wiertniczego po zakończeniu wierceń.

Zalety i Wady Stosowania Płuczki

Jedną z głównych zalet tej metody jest jej zdolność do utrzymania stabilności ścian otworu, co jest kluczowe dla bezpieczeństwa i skuteczności operacji wiertniczych. Ponadto, metoda płuczkowa pozwala na skuteczne usunięcie urobku z otworu, co jest niezwykle istotne dla precyzyjnego wykonania odwiertu. Jednakże, metoda płuczkowa ma również swoje ograniczenia. Na przykład, zastosowanie chemicznych dodatków do płuczki wiertniczej może wprowadzać pewne ryzyka związane z zanieczyszczeniem środowiska.

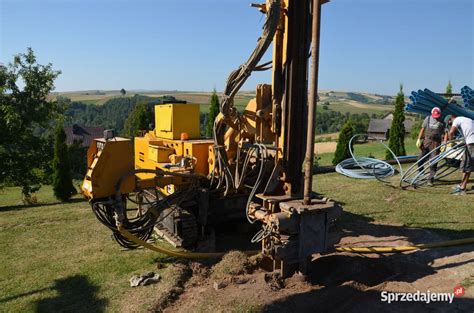

Wiertnice do Studni Głębinowych

Wiertnice do studni głębinowych to zaawansowane maszyny, które pozwalają na wiercenie otworów o dużej głębokości, umożliwiając dostęp do podziemnych źródeł wody. Proces ten jest kluczowy w przypadku instalacji studni, które dostarczają czystą wodę pitną do domów, gospodarstw rolnych oraz zakładów przemysłowych.

Budowa i Działanie Wiertnicy Mechanicznej

Wiertnice do studni zbliżone są budową do wiertnic geotechnicznych. Oprócz podstawowych elementów, takich jak rama nośna, maszt, silnik spalinowy i pompa hydrauliczna, maszyny te wyposaża się dodatkowo w urządzenia niezbędne do wiercenia otworu głębinowego. Podstawą działania wiertnicy do studni głębinowych jest obracający się mechanizm wiertniczy, który pozwala na penetrowanie różnych warstw gruntu. Wiertło zamocowane na końcu maszyny obraca się z dużą prędkością, stopniowo wkręcając się w ziemię. W miarę jak wiercenie postępuje, wiertło usuwa urobek, czyli fragmenty gruntu, które są wynoszone na powierzchnię.

Kluczowe Elementy Wiertnicy

• Zacisk: Służy do umieszczania i wydobywania rur z otworu. Praktycznym rozwiązaniem jest zastosowanie zacisku dwuczęściowego, którego górny element pełni funkcję odkręcania.
• Wciągarka: Wykorzystywana do opuszczania liny z szlamówką do poziomu urobku.
• Szarpak: Posiada obrotowe ramię, które umożliwia wbijanie szlamówki zawieszonej na stalowej linie w dno otworu.
• Silniki Diesla: Zapewniają stabilny napęd pompy hydraulicznej i zasilenie wszystkich urządzeń wbudowanych w maszynę.

Rodzaje Wiertnic Mechanicznych

Na rynku dostępne są różne rodzaje wiertnic, dostosowane do specyfiki terenu oraz wymagań danego projektu:

• Wiertnice obrotowe: Jedne z najczęściej używanych maszyn, charakteryzujące się wysoką skutecznością i szybkością pracy. Wiertło obraca się wokół własnej osi.
• Wiertnice udarowe: Działają na zasadzie dynamicznego uderzania w grunt, co pozwala na rozbijanie twardszych warstw skalnych.

Wiertnice do studni głębinowych mogą mieć różną wydajność i zakres ciśnienia. Dostępne rozwiązania obejmują maszyny o wydajności od 200 do nawet 750 l/min i ciśnieniu 63-75 barów. Ostateczny wybór urządzenia zależy od indywidualnego projektu i warunków geologicznych.

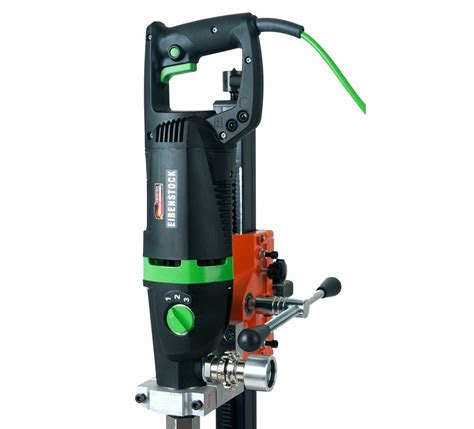

Wiertnice Ręczne

Wiertnica ręczna to narzędzie, które umożliwia wywiercenie otworów o różnych głębokościach bez konieczności korzystania z kosztownych maszyn mechanicznych. Za pomocą wiertnicy ręcznej można osiągnąć dowolną niemal głębokość studni, stopniowo dodając kolejne segmenty przedłużające.

Rodzaje Wiertnic Ręcznych

• Świder ślimakowy: Klasyczny model z ostrzem w kształcie spirali, nadaje się do wiercenia w miękkich i średnio twardych gruntach.
• Świder spiralny: Podobny do ślimakowego, lecz z wyraźnie większą liczbą zwojów.
• Świder czerpakowy (łyżkowy): Działa na zasadzie łyżki, świetnie sprawdza się w sypkich gruntach.
• Wiertnice ręczne tłokowe (rurowe): Mają formę rury ze specjalnym tłokiem, który zasysa urobek z dna odwiertu.
• Wiertnice ręczne udarowe: Wykorzystują metodę uderzeniową - ciężki tłok rozbija grunt, a urobek jest wybierany na zewnątrz.

Jak Wybrać Dobrą Wiertnicę Ręczną?

Wybór odpowiedniego urządzenia jest uzależniony od kilku czynników:

• Średnica wiercenia: Powinna być dopasowana do średnicy rury studziennej, najczęściej wynosi 100-250 mm. Im większa średnica, tym trudniej jest wiercić ręcznie.
• Materiał: Wiertnice powinny być wykonane z materiałów wysokiej jakości, takich jak stal nierdzewna hartowana.
• Jakość wykonania: Akcesoria do wiertnicy ręcznej pozwalają wyraźnie zwiększyć jej funkcjonalność i skuteczność.

Niezbędne Akcesoria do Wiertnic Ręcznych

• Rury wiertnicze: Niezbędny osprzęt, który nie może być wybrany przypadkowo.
• System płuczkowy: Wiertnice powinny być wyposażone w pompy płuczkowe, które zapewniają efektywne wiercenie i zmniejszają ryzyko awarii.
• Czerpaki i rury wybierakowe: Przeznaczone do usuwania luźnego materiału z otworu.
• Klucze do montażu: Umożliwiają łączenie elementów wiertnicy.
• Przedłużki (żerdzie wiertnicze): Pozwalają na zwiększanie głębokości wiercenia studni.

Konserwacja i Użytkowanie Wiertnic

Wiertnica do studni to produkt, który wymaga regularnej konserwacji:

• Regularne czyszczenie: Sprzęt należy systematycznie czyścić po każdym użyciu.
• Systematyczne smarowanie: Należy smarować elementy ruchome, co zapobiega przedwczesnemu zużyciu poszczególnych części wiertnicy.

Zasady Użytkowania Wiertnicy do Studni Wodnej

• Dobór i użytkowanie bitu: Po wywierceniu struktury wiercenia, centralne narzędzie wiertnicze należy wymienić na czas. Najpierw należy wyczyścić dno otworu, a następnie wydmuchać pozostałości. Po zatrzymaniu obrotu wiertła, narzędzie wiertnicze można powoli podnieść.
• Obserwacja otworu: Podczas procesu wiercenia należy uważnie obserwować sytuację po obudowie, na czas zrozumieć konkretną sytuację w otworze i w razie potrzeby utrzymywać otwór w czystości.
• Usuwanie zwiercin: Czasami na dnie otworu może gromadzić się resztkowy żużel skalny, który może zablokować obracającą się część wiertła i wpłynąć na jego cofanie i produkcję.

Aspekty Prawne Budowy Studni Głębinowej

Realizacja studni głębinowej podlega przepisom prawa budowlanego i aktom wykonawczym do tej ustawy. W niektórych przypadkach inwestor będzie musiał uzyskać pozwolenie wodnoprawne na budowę studni.

Pozwolenie na Budowę i Zgłoszenie

Z orzecznictwa sądowego i organów administracji wynika, że realizacja studni głębinowej nie zawsze wymaga pozwolenia na budowę ani dokonania zgłoszenia. Zwolnienie z obowiązku uzyskania pozwolenia na budowę lub zgłoszenia dotyczy każdej sytuacji, bez względu na to, czy studnia będzie traktowana jako budowla, czy jako urządzenie budowlane.

Odległości dla studni określa rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dopuszcza się sytuowanie studni w odległości mniejszej niż 5 m od granicy działki, a także studni wspólnej na granicy dwóch działek, pod warunkiem zachowania na obydwu działkach wymaganych odległości. Rozporządzenie nie określa odległości dla studni dostarczających wodę nie przeznaczoną do spożycia przez ludzi.

Pozwolenie Wodnoprawne

Regulacje w tym zakresie umieszczone są w ustawie Prawo wodne. Właścicielowi gruntu przysługuje prawo do zwykłego korzystania z wód stanowiących jego własność oraz z wody podziemnej znajdującej się w jego gruncie. Prawo to nie oznacza jednak uprawnienia do wykonywania urządzeń wodnych bez wymaganego pozwolenia wodnoprawnego. Studnia głębinowa stanowi urządzenie wodne. Zasadą jest, że na wykonywanie urządzeń wodnych wymagane jest pozwolenie wodnoprawne, choć istnieją wyjątki od tej zasady.

Projekt Robót Geologicznych

Jeśli studnia ma być głębsza niż 30 metrów oraz przewidywany pobór wody przekracza 5 m³ na dobę, wykonanie takiej studni głębinowej stanowi robotę geologiczną (zgodnie z ustawą Prawo geologiczne i górnicze). Prace geologiczne mogą być wykonywane tylko na podstawie projektu robót geologicznych. Projekt taki zatwierdza organ administracji geologicznej w drodze decyzji, po uzyskaniu opinii wójta, burmistrza lub prezydenta miasta.
