Wiertnica płuczkowa PDC: kompleksowy przewodnik po technologii i zastosowaniu

Dostęp do czystej i zimnej wody jest bezcenny, dlatego mieszkańcy domów jednorodzinnych coraz częściej decydują się na stworzenie własnego źródła. Można to zrobić za pomocą studni głębinowej. Do jej wiercenia korzysta się z dwóch głównych technologii, a jedną z nich jest metoda płuczkowa (nazywana też płukaną lub płukania). System wiercenia płuczkowego został opracowany już pod koniec XIX wieku i stosowany jest aż do dziś. Metoda ta ma wiele zalet, ale też pewne ograniczenia. Artykuł ten kompleksowo przedstawia technologię wiercenia płuczkowego, ze szczególnym uwzględnieniem świdrów PDC.

Studnie głębinowe i metoda płuczkowa - wprowadzenie

Studnia głębinowa to pionowe ujęcie wód podziemnych z otworem wierconym lub kopanym, który sięga do warstw wodonośnych. Dzięki takiej konstrukcji woda jest w mniejszym stopniu narażona na zanieczyszczenia, a swobodny dostęp do krystalicznej wody bez konieczności korzystania z miejskich sieci wodociągowych to nie tylko niezależność, ale także realna oszczędność. Z tego powodu coraz więcej osób decyduje się na wywiercenie studni głębinowej na własny użytek.

Metoda płuczkowa polega na tworzeniu otworu w ziemi przy użyciu płuczki wiertniczej, czyli bezpiecznego dla środowiska płynu lub gazu. Płuczka to woda lub specjalistyczny płyn wtłaczany do otworu pod ciśnieniem. Jej głównym zadaniem jest wydobywanie zwiercin na powierzchnię podczas pracy wiertła, przy okazji je schładzając i smarując. Po oczyszczeniu płuczka jest ponownie wpuszczana do otworu. Studnia płukana powstaje w bardzo szybkim tempie, ponieważ wymaga użycia mniejszej siły i materiałów, a metoda płukania umożliwia łatwe dostosowanie wielkości otworu do potrzeb.

Zastosowanie tej technologii jest zalecane, jeśli podłoże charakteryzuje się łatwością obróbki (np. miękkie lub średnio twarde grunty, piaski, gliny). Na twardym gruncie metoda płuczkowa nie przyniesie pożądanych efektów. Wiercenie płuczkowe daje gwarancję wyjątkowej precyzji, ponieważ płyn usuwa osady z otworu, pozwalając na utrzymanie czystej i stabilnej ścieżki odwiertu. Bezpieczeństwo, jakie podczas prac daje wiercenie płuczkowe, jest jednym z najważniejszych plusów tej metody, ponieważ wykorzystywana ciecz działa jak bariera zapobiegająca osunięciom ziemi i utrzymująca nieruchomość powstającego otworu. Jest to sposób wyjątkowo ekonomiczny, ponieważ jest szybszy i mniej wymagający w porównaniu do metody udarowo-obrotowej.

Rodzaje świdrów wiertniczych

W wiertnictwie stosuje się różnorodne typy świdrów, dopasowane do specyfiki wierconego podłoża. Poniżej przedstawiono najpopularniejsze z nich.

Świdry gryzowe

Świder gryzowy to narzędzie wiercące pozwalające na zwiercanie powierzchni kołowej otworu wiertniczego. Jest to najpowszechniej stosowany typ świdrów w wiertnictwie obrotowym. Wykonany jest jako korpus stalowy, wyposażony w rolki z nafrezowanymi zębami lub osadzonymi słupkami z węglika wolframu. Świdry gryzowe składają się z zespawanych ze sobą segmentów (łap) wyposażonych w czopy, na których osadzone są obrotowe gryzy uzbrojone w zęby frezowane lub słupki. W segmentach umieszczane są kanały, doprowadzające płuczkę wiertniczą pod gryzy, zakończone wymiennymi dyszami porcelanowymi, których zadaniem jest nadanie odpowiedniej prędkości wypływu płuczce wiertniczej. W zależności od konstrukcji świdra, ilość dysz może wynosić 1, 3 lub 4.

Charakterystyczną cechą świdrów gryzowych są łożyska, umieszczone na czopie, umożliwiające obracanie się gryzów podczas urabiania skały. Sposób, w jaki ułożyskowany jest czop, może się zmieniać w zależności od sił, jakie łożyska będą musiały przenieść. Głównym zadaniem obecności łożyska kulkowego w konstrukcji świdra jest zapobieganie spadnięciu gryza z czopa. W zależności od twardości skał stosuje się gryzy z zębami frezowanymi (do skał miękkich) lub z zębami słupkowymi (do skał twardych). Im skała jest bardziej miękka, tym długość słupków lub zębów jest większa, a im twardsza, tym mniejsza. Rozmieszczone zęby lub słupki na obwodzie gryzów tworzą wieńce w taki sposób, że wieńce jednego gryza wchodzą między wieńce drugiego gryza. Takie ułożenie powoduje samoczyszczenie się gryzów z urobku. W celu zapobiegnięcia utraty średnicy zewnętrznej powierzchnie boczne segmentów są wzmacniane poprzez napawanie twardym materiałem lub zbrojąc je słupkami z węglików spiekanych. Wyróżniamy świdry jedno-, dwu-, trój- lub czterogryzowe, jednak najczęściej stosowane są świdry trójgryzowe. Sposób, w jaki świder gryzowy urabia zwiercaną skałę, to kruszenie. Do danych warunków techniczno-geologicznych świdry gryzowe dobiera się według kodu IADC.

Świdry diamentowe

Świder diamentowy jest narzędziem wiercącym pozwalającym na zwiercanie powierzchni kołowej otworu wiertniczego, wykonanym jako korpus stalowy z naniesioną matrycą wraz z diamentami. Wyróżnia się dwa główne typy:

• Świdry diamentowe ziarniste: Mają osadzone w powierzchniach roboczych i bocznych całe kryształy diamentów. Większość diamentów osadza się w powierzchni czołowej świdra, tak aby pokrywały one całkowicie dno otworu. Schemat ich rozmieszczenia jest różny dla różnych rozwiązań konstrukcyjnych i może być: promieniowy, spiralny lub koncentryczny. Ważnym parametrem opisującym świdry ziarniste jest stopień odkrycia, czyli jaka część diamentu znajduje się poza matrycą. Zazwyczaj jest to od jednej ósmej średnicy diamentu (skały twarde i spękane) do jednej trzeciej dla skał miękkich.
• Świdry diamentowe impregnowane: W odróżnieniu od ziarnistych, posiadają pył diamentowy jako element skrawający. Warstwa robocza powstaje poprzez zmieszanie diamentów z proszkiem twardego metalu (stanowiącym ścieralną matrycę) i poddaniu mieszanki obróbce cieplnej. Uzyskuje się wówczas jednolicie rozmieszczone, drobne diamenty na pewnej długości części roboczej narzędzia. Podczas pracy zużyte diamenty wypadają, a matryca ściera się, odsłaniając kolejne warstwy diamentów.

Świdry skrawające PDC (Polycrystalline Diamond Compact)

Świder PDC (Polycrystalline Diamond Compact) to nowoczesne narzędzie wiercące, które jest zaliczane do świdrów diamentowych i pozwala na zwiercanie powierzchni kołowej otworu wiertniczego. Wykonany jest jako korpus stalowy z naniesioną matrycą, wraz z zamocowanymi ostrzami zakończonymi płytkami z polikrystalicznego diamentu syntetycznego. Świdry tego typu urabiają skałę przez skrawanie, co odróżnia je od świdrów gryzowych, które kruszą materiał.

Charakteryzują się stalowym lub matrycowym kadłubem z węglika wolframu, a także segmentowym, żebrowym lub skrzydłowym rozmieszczeniem ostrzy. Ostrza do kadłubów świdra PDC są przyspawane twardym spiekiem w specjalnie do tego przeznaczonych gniazdach. Wyróżnia się trzy główne kształty profilu roboczej powierzchni kadłuba świdrów: płaską lub lekko wygiętą, stożkową lub bardzo głęboko wygiętą oraz paraboliczną. Na jakość pracy świdra typu PDC ma wpływ wysokość wystawania ostrzy nad powierzchnię kadłuba. Im większa wysokość, tym lepsze oczyszczanie dna otworu ze zwiercin, jednak mniejsza wytrzymałość na nacisk osiowy.

Koronki typu PDC, ze względu na możliwość formowania ostrzy różnej wielkości i konfiguracji, występują w wielu formach, różniących się kształtem matrycy, ilością i wielkością ostrzy lub systemem płukania. Dodatkową zaletą koronek PDC jest brak łożysk i innych ruchomych elementów, co zmniejsza żywotność narzędzi oraz zwiększa prawdopodobieństwo awarii wiertniczej. Użycie świdrów PDC pozwala również na uzyskanie większych przewiertów i większych uzysków w porównaniu z konwencjonalnymi narzędziami skrawającymi.

Metody wiercenia studni głębinowych

Istnieje kilka metod wiercenia studni, a wybór odpowiedniej zależy od warunków gruntowych i dostępnego sprzętu. Kluczowe jest zrozumienie różnic między nimi, aby podjąć świadomą decyzję.

Metoda płuczkowa

Metoda płuczkowa odwiertów studni głębinowych to technika wykorzystywana w celu zapewnienia stabilności ścian odwiertu oraz usunięcia urobku. Jest to jedna z najbardziej efektywnych metod, która pozwala na wykonanie precyzyjnych i głębokich otworów. Płuczka wiertnicza, będąca kompozycją wody, bentonitu i innych substancji chemicznych, minimalizuje ryzyko zawalenia się ścian odwiertu i ułatwia usunięcie resztek skalnych. Wprowadzana jest do otworu pod wysokim ciśnieniem, co nie tylko chłodzi narzędzia wiertnicze, ale także stabilizuje ściany otworu. Proces ten jest niezwykle skomplikowany i wymaga precyzyjnej wiedzy oraz doświadczenia operatora wiertnicy.

Główne zadania płuczki wiertniczej to:

• Usuwanie zwiercin.
• Utrzymywanie ich w stanie zawieszenia podczas przerwy obiegu.
• Chłodzenie i oczyszczanie świdra.
• Smarowanie przewodu wiertniczego.
• Stabilizacja ścian odwiertu.
• Ochrona naturalnej przepuszczalności skał.
• Pełnienie funkcji nośnika informacji - dzięki instalacji odpowiednich przyrządów mierniczych.

Metodę płuczkową od innych metod w pierwszej kolejności odróżnia sposób usuwania zwiercin. Ze względu na czynnik roboczy, płuczki dzielą się na płuczki wodne i płuczki powietrzne. W obu tych rodzajach wyróżnia się wiercenia z normalnym obiegiem płuczki (prawym) i odwrotnym obiegiem płuczki (lewym):

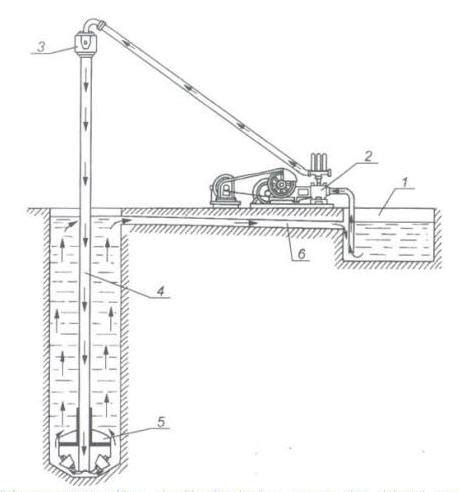

• Normalny (prawy) obieg: Płuczka wtłaczana jest do odwiertu za pomocą pomp płuczkowych, poprzez głowicę płuczkową. Pod odpowiednim ciśnieniem płuczka przepływa przez rury i wypływa przez dysze świdrowe, po czym podąża między przewodem wiertniczym a ścianą odwiertu, usuwając zwierciny na powierzchnię. Tu jest odzyskiwana i oczyszczana.
• Obieg odwrotny (lewy): Płuczka prowadzona jest w przestrzeni pierścieniowej między ścianą odwiertu bądź rurami okładzinowymi a przewodem wiertniczym. Wypływa zaś przewodem wiertniczym wraz ze zwiercinami.

Metoda płuczkowa znajduje szerokie zastosowanie w przemyśle wodnym i naftowym, a także w odwiertach geotermalnych. Jest powszechnie stosowana w obszarach pozbawionych dostępu do publicznych sieci wodociągowych oraz w eksploracji surowców mineralnych, takich jak ropa naftowa czy gaz ziemny. Jej zdolność do efektywnego zarządzania urobkiem i minimalizacji ryzyka zawalenia się ścian odwiertu jest szczególnie istotna w trudnych warunkach geologicznych.

Jedną z głównych zalet tej metody jest zdolność do utrzymania stabilności ścian otworu, co jest kluczowe dla bezpieczeństwa i skuteczności operacji wiertniczych. Ponadto, metoda płuczkowa pozwala na skuteczne usunięcie urobku z otworu. Wysokie ciśnienie płuczki nie tylko wypycha urobek na powierzchnię, ale także chłodzi narzędzia wiertnicze, co zwiększa ich trwałość i efektywność działania. Jednakże, metoda płuczkowa ma również swoje ograniczenia. Zastosowanie chemicznych dodatków do płuczki wiertniczej może wprowadzać pewne ryzyka związane z zanieczyszczeniem środowiska. Dodatkowo, w wymagających warunkach geologicznych ilość i skład płuczki mogą wymagać ciągłej regulacji, co zwiększa koszty operacyjne.

Metoda udarowo-obrotowa

Metoda udarowo-obrotowa, znana również jako bicie studni lub wybijanie studni, polega na uderzaniu wiertłem w glebę, aby rozbić i usunąć materiał skalny. W tym procesie wykorzystuje się młoty wiertnicze wraz z wiertnicami hydraulicznymi. Mechanizm opiera się na obrotach i uderzeniach, które doprowadzają do rozkruszenia skały i zagłębiania się w podłoże. W trakcie pracy powstają zwierciny, które należy usuwać wysokowydajną sprężarką. Trzeba pamiętać, że w tej metodzie zwierciny nie są wydobywane na powierzchnię tak jak w przypadku płuczki wiertniczej. Odwierty są przeprowadzane na rurowaniu, które służy znalezieniu odpowiedniej warstwy wodonośnej. Podczas tego odwiertu nie są wykorzystywane żadne środki chemiczne.

Z uwagi na stopień zaawansowania tej techniki, stosuje się ją niemal wyłącznie tam, gdzie nie da się użyć płuczki, zwłaszcza w twardej, skalistej glebie. Metoda udarowo-obrotowa, choć zwiększa koszt wykonania, rekompensuje to znacznie wyższą żywotnością (liczoną w dekadach) tak stworzonej konstrukcji. Jest to jedna z najpopularniejszych technik, wyróżniająca się efektywnością w pokonywaniu twardych warstw gruntowych. Jednakże, wymaga ona specjalistycznego sprzętu oraz doświadczenia operatora, co może zwiększyć początkowe wydatki. Dodatkowo generuje większe drgania i hałas w porównaniu do innych technik.

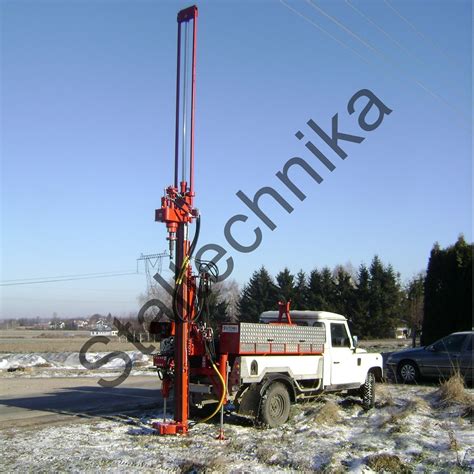

Wiertnice do studni głębinowych

Wiertnice do studni głębinowych to zaawansowane maszyny, które pozwalają na wiercenie otworów o dużej głębokości, umożliwiając dostęp do podziemnych źródeł wody. Proces ten jest kluczowy w przypadku instalacji studni, które dostarczają czystą wodę pitną do domów, gospodarstw rolnych oraz zakładów przemysłowych.

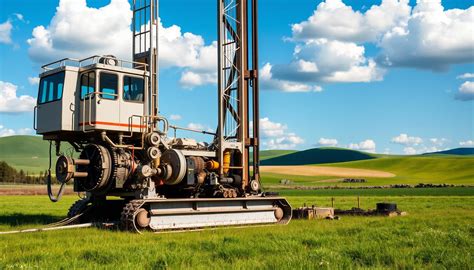

Budowa i działanie wiertnicy

Wiertnice do studni zbliżone są budową do wiertnic geotechnicznych. Oprócz podstawowych elementów, takich jak rama nośna, maszt, silnik spalinowy i pompa hydrauliczna, maszyny te wyposaża się dodatkowo w urządzenia niezbędne do wiercenia otworu głębinowego. Podstawą działania wiertnicy jest obracający się mechanizm wiertniczy, który pozwala na penetrowanie różnych warstw gruntu. Wiertło zamocowane na końcu maszyny obraca się z dużą prędkością, stopniowo wkręcając się w ziemię. W miarę jak wiercenie postępuje, wiertło usuwa urobek, czyli fragmenty gruntu, które są wynoszone na powierzchnię.

Kluczowe elementy wiertnicy:

• Zacisk: Służy do umieszczania i wydobywania rur z otworu. Praktycznym rozwiązaniem jest zastosowanie zacisku dwuczęściowego, którego górny element pełni funkcję odkręcania.
• Wciągarka: Wykorzystywana do opuszczania liny z szlamówką do poziomu urobku.
• Szarpak: Posiada obrotowe ramię, które umożliwia wbijanie szlamówki zawieszonej na stalowej linie w dno otworu.
• Silniki Diesla: Zapewniają stabilny napęd pompy hydraulicznej i zasilenie wszystkich urządzeń wbudowanych w maszynę.

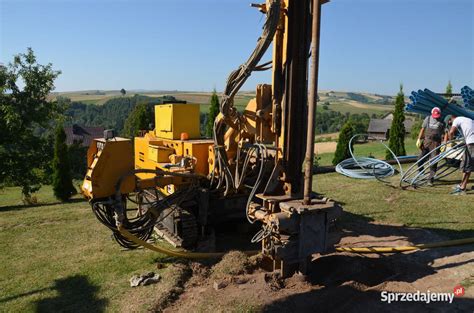

Rodzaje wiertnic

Na rynku dostępne są różne rodzaje wiertnic, dostosowane do specyfiki terenu oraz wymagań danego projektu:

• Wiertnice obrotowe: Jedne z najczęściej używanych maszyn, charakteryzujące się wysoką skutecznością i szybkością pracy. Wiertło obraca się wokół własnej osi.
• Wiertnice udarowe: Działają na zasadzie dynamicznego uderzania w grunt, co pozwala na rozbijanie twardszych warstw skalnych.

Wiertnice do studni głębinowych mogą mieć różną wydajność i zakres ciśnienia. Dostępne rozwiązania obejmują maszyny o wydajności od 200 do nawet 750 l/min i ciśnieniu 63-75 barów.

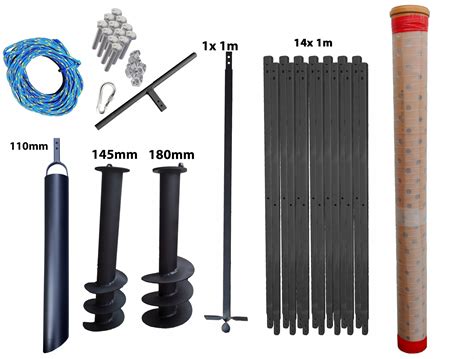

Wiertnice ręczne

Wiertnica ręczna to narzędzie, które umożliwia wywiercenie otworów o różnych głębokościach bez konieczności korzystania z kosztownych maszyn mechanicznych. Za pomocą wiertnicy ręcznej można osiągnąć niemal dowolną głębokość studni, stopniowo dodając kolejne segmenty przedłużające.

Rodzaje wiertnic ręcznych:

• Świder ślimakowy: Klasyczny model z ostrzem w kształcie spirali, nadaje się do wiercenia w miękkich i średnio twardych gruntach.
• Świder spiralny: Podobny do ślimakowego, lecz z wyraźnie większą liczbą zwojów.
• Świder czerpakowy (łyżkowy): Działa na zasadzie łyżki, świetnie sprawdza się w sypkich gruntach.
• Wiertnice ręczne tłokowe (rurowe): Mają formę rury ze specjalnym tłokiem, który zasysa urobek z dna odwiertu.
• Wiertnice ręczne udarowe: Wykorzystują metodę uderzeniową - ciężki tłok rozbija grunt, a urobek jest wybierany na zewnątrz.

Jak wybrać dobrą wiertnicę ręczną?

Wybór odpowiedniego urządzenia jest uzależniony od kilku czynników:

• Średnica wiercenia: Powinna być dopasowana do średnicy rury studziennej, najczęściej wynosi 100-250 mm. Im większa średnica, tym trudniej jest wiercić ręcznie.
• Materiał: Wiertnice powinny być wykonane z materiałów wysokiej jakości, takich jak stal nierdzewna hartowana.
• Jakość wykonania: Akcesoria do wiertnicy ręcznej pozwalają wyraźnie zwiększyć jej funkcjonalność i skuteczność.

Niezbędne akcesoria do wiertnic ręcznych:

• Rury wiertnicze: Niezbędny osprzęt, który nie może być wybrany przypadkowo.
• System płuczkowy: Wiertnice powinny być wyposażone w pompy płuczkowe, które zapewniają efektywne wiercenie i zmniejszają ryzyko awarii.
• Czerpaki i rury wybierakowe: Przeznaczone do usuwania luźnego materiału z otworu.
• Klucze do montażu: Umożliwiają łączenie elementów wiertnicy.
• Przedłużki (żerdzie wiertnicze): Pozwalają na zwiększanie głębokości wiercenia studni.

Konserwacja i zasady użytkowania wiertnic

Wiertnica do studni to produkt, który wymaga regularnej konserwacji:

• Regularne czyszczenie: Sprzęt należy systematycznie czyścić po każdym użyciu.
• Systematyczne smarowanie: Należy smarować elementy ruchome, co zapobiega przedwczesnemu zużyciu poszczególnych części wiertnicy.

Zasady użytkowania wiertnicy do studni wodnej:

• Dobór i użytkowanie bitu: Po wywierceniu struktury wiercenia, centralne narzędzie wiertnicze należy wymienić na czas. Najpierw należy wyczyścić dno otworu, a następnie wydmuchać pozostałości. Po zatrzymaniu obrotu wiertła, narzędzie wiertnicze można powoli podnieść.
• Obserwacja otworu: Podczas procesu wiercenia należy uważnie obserwować sytuację po obudowie, na czas zrozumieć konkretną sytuację w otworze i w razie potrzeby utrzymywać otwór w czystości.
• Usuwanie zwiercin: Czasami na dnie otworu może gromadzić się resztkowy żużel skalny, który może zablokować obracającą się część wiertła i wpłynąć na jego cofanie i produkcję.

Korzyści z posiadania studni głębinowej

Budowa studni głębinowej to inwestycja, która bez wątpienia przyniesie szereg korzyści. Dostęp do własnego i darmowego źródła wody można uzyskać przy pomocy nowoczesnych technologii. Swobodny dostęp do krystalicznej wody bez konieczności korzystania z miejskich sieci wodociągowych to nie tylko niezależność, ale także realna oszczędność kosztów. Wykonanie głębinowego otworu wierconego w zestawieniu z kopanym przebiega nieporównywalnie szybciej, co w dzisiejszych czasach jest szczególnie ważne. Dzięki takiej konstrukcji woda jest w mniejszym stopniu narażona na zanieczyszczenia, zapewniając wysoką jakość dostarczanej wody.

Jak wybrać metodę wiercenia?

Wybór odpowiedniej metody wiercenia studni jest kluczowy dla efektywności i trwałości źródła wody. Istnieją dwie popularne techniki - udarowo-obrotowa oraz płuczkowa, z każdą z unikalnymi zaletami i zastosowaniami. Zrozumienie różnic między nimi pomoże inwestorom podjąć świadomą decyzję, dostosowaną do ich potrzeb.

Decyzja o wyborze metody wiercenia studni głębinowych zależy od wielu czynników, które warto dokładnie przeanalizować przed rozpoczęciem prac wiertniczych. Kluczowe czynniki to:

• Rodzaj gruntu: W przypadku twardych i złożonych gruntów lepsza będzie metoda udarowo-obrotowa, natomiast przy miękkich i średnio twardych - płuczkowa. Metoda płuczkowa jest szczególnie efektywna w formacjach geologicznych o średniej twardości, gdzie istnieje ryzyko zapadnięcia się ścian otworu.
• Głębokość otworu: Metoda płuczkowa jest bardzo efektywna w przypadku głębokich odwiertów, gdzie tradycyjne metody mogą okazać się niewystarczające.
• Dostępność sprzętu: Niektóre metody wymagają specjalistycznego sprzętu, który może być kosztowny lub trudniej dostępny.
• Aspekty ekonomiczne: Chociaż metoda płuczkowa może być nieco droższa od innych technik wiertniczych w krótkoterminowej perspektywie, jej efektywność i bezpieczeństwo często przeważają koszty operacyjne w dłuższej perspektywie.

Przed wyborem metody odwiertu studni głębinowej należy wziąć pod uwagę umiejscowienie i przeznaczenie studni. Zaleca się konsultację z ekspertami, którzy ocenią warunki na działce i doradzą optymalne rozwiązanie, zapewniając precyzję i stabilność odwiertu.
