Wiertnica Powierzchniowa Gornomłotkowa

Wiertnice powierzchniowe gornomłotkowe to wyspecjalizowane urządzenia przeznaczone do efektywnego wiercenia głębokich otworów w różnorodnych warunkach geologicznych. Charakteryzują się wysoką wydajnością i możliwością konfiguracji do specyficznych zastosowań, takich jak wiercenie studni, odwiertów geotermalnych czy prac badawczych. Przykładem takiej zaawansowanej maszyny jest wiertnica ADLER B 75, która łączy w sobie kompaktową konstrukcję z potężnymi możliwościami wiercenia.

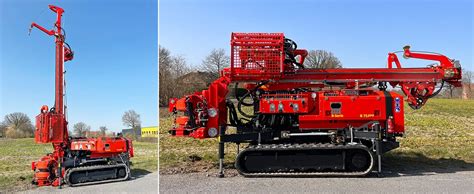

Wiertnica ADLER B 75: Wydajność i Kompaktowość

ADLER B 75 to wydajna, konfigurowalna wiertnica przystosowana do wiercenia studni, odwiertów geotermalnych i wiercenia na sucho do głębokości 125 metrów. Jej konstrukcja została zaprojektowana z myślą o pracy w trudnych warunkach i ograniczonej przestrzeni, co czyni ją idealnym narzędziem dla profesjonalistów.

Moc i Mobilność

Wiertnica ADLER B 75 jest napędzana silnikiem Deutz o mocy 75 KM, spełniającym najnowsze normy emisji spalin na poziomie 5. Ten mocny napęd pozwala maszynie na wiercenie naprawdę głęboko - możliwe jest osiągnięcie głębokości do 125 metrów. Co istotne, wiertnica ta jest niezwykle kompaktowa, co umożliwia skuteczne wiercenie nawet wtedy, gdy obszar dostępny do pracy jest bardzo ograniczony.

Dzięki szerokości zaledwie 88 cm i wysokości 220 cm, ADLER B 75 pozwala na wykonywanie studni lub odwiertów geotermalnych w najciaśniejszych miejscach, wszędzie tam, gdzie jest dostęp. Bezpieczny transport wiertnicy na miejsce, nawet w trudnych warunkach gruntowych, zapewniają gąsienice. ADLER B 75 to potężna wiertnica, która jest również szczególnie wydajna ze względu na swoją niewielką wagę i kompaktowość. Ponadto, praktycznie żaden inny dostawca nie jest w stanie wiercić na taką głębokość w najmniejszych przestrzeniach, co stanowi wyraźną przewagę konkurencyjną dla wiertaczy studni lub specjalistów od odwiertów geotermalnych.

Wszechstronne Zastosowania

Wiertnica B 75 to wszechstronne urządzenie, które znajduje zastosowanie w wielu rodzajach prac wiertniczych.

• Głębokie Studnie

  Maszyna jest idealna do wiercenia głębokich studni w celu pozyskiwania wody pitnej i użytkowej.

• Odwierty Geotermalne

  Może być efektywnie wykorzystywana do wiercenia studni geotermalnych, służących do pozyskiwania energii geotermalnej.

• Geologiczne Wiercenia Poszukiwawcze

  Wiertnica B 75 doskonale sprawdza się również w pracach związanych z geologicznymi wierceniami poszukiwawczymi, dostarczając cenne dane o strukturze gruntu.

Charakterystyka Techniczna ADLER B 75

Szczegółowe dane techniczne i zalety wiertnicy ADLER B 75 podkreślają jej zaawansowanie i funkcjonalność.

Główne Zalety

• Moc 75 KM i silnik Deutz z najnowszym poziomem emisji spalin 5.
• Niezwykle kompaktowa wiertarka do trudnych zadań w ograniczonej przestrzeni.
• Indywidualnie konfigurowalna do wiercenia studni, wiercenia geotermalnego, wiercenia na sucho i badań geologicznych.
• Wysoka wydajność płukania 120 m³/h przy 8 barach dzięki zintegrowanej pompie.
• Głębokość wiercenia do 125 m.

Dane Techniczne

Wydajność Wiercenia

Parametry Ogólne

• Pojemność zbiornika (paliwo): 45 l
• Podwozie gąsienicowe ADLER F 35: Szerokość: 835 mm - 1235 mm (teleskopowa)
• Nóżki podpierające: 4 x hydrauliczny
• Wymiary transportowe (dł./szer./wys.): 4 750 / 880 / 2 200 mm (bez osłony zabezpieczającej)
• Jednostka podstawowa wagi: 2,9 t

Układ Wiercący i Hydrauliczny

• Żerdzie wiertnicze: 2 m
• Długość podawania: 2,3 m
• Prędkość posuwu: 15 kN
• Siła wciągania: 23 kN
• Opuszczanie masztu: 300 mm (opcjonalny)
• System zasilania: Silnik hydrauliczny z łańcuchem rolkowym
• Hydrauliczna głowica wiercąca z bocznym przejściem głowicy płuczącej: ABK 800: 200 daNm / 80 rpm 2 1/2″
• Napęd wiertarki: Obracane mechanicznie (opcjonalnie hydraulicznie)
• Hydrauliczna głowica wiertarska z przekładnią (2-stopniowa):
  • 1. bieg (wolny): 440 daNm / 50 obr/min
  • 2. Bieg (szybki): 220 daNm / 100 rpm
  • Możliwe inne prędkości i momenty obrotowe
• Pompa płucząca: do 120 m³/h - 8 bar
• Zacisk podnoszący Przejście / Siła podnoszenia / skok: do Ø 219 mm / 100 kN / 200 mm
• Zacisk łamany do podnoszenia: Siła zacisku / skok / siła podnoszenia / Moment obrotowy: do Ø 219 mm / 118 kN / 250 mm / 120 kN / 10,6 kNm

Wyposażenie Dodatkowe

• Wiercenie ukośne: opcjonalny
• Hydrauliczna wciągarka linowa: Siła uciągu / długość liny / Ø liny: 5 kN / 30 m / 6 mm (opcjonalnie 10 kN / 75 m / 7 mm)
• Przedłużenie masztu: opcjonalny
• Przewodowy pilot zdalnego sterowania do napędu jezdnego: Tak
• Przewodowy pilot zdalnego sterowania do prowadzenia i wiercenia: opcjonalny

Aspekty Prawne i Techniczne Wierceń

Przed przystąpieniem do wiercenia studni lub odwiertów geotermalnych istotne jest zapoznanie się z obowiązującymi przepisami oraz wymaganiami dotyczącymi głębokości.

Wiercenie Studni Bez Zezwolenia

W Polsce wiercenie studni wymaga zazwyczaj odpowiednich zezwoleń i zgłoszeń. Nie można tego robić bez licencji, gdyż każda studnia musi być zarejestrowana. Jeśli zamierzasz wywiercić studnię w celu uzyskania wody użytkowej i pitnej, musisz zarejestrować i zgłosić ten fakt do władz lokalnych, miasta, urzędu dzielnicy lub niższego urzędu ds. wody za opłatą. Dotyczy to również osób, które zamierzają wywiercić prostą studnię wyłącznie w celu nawadniania ogrodu - tak zwaną studnię udarową lub ubijaną.

W większości miast studnie te są bezpłatne, a ich wiercenie jest generalnie dozwolone zgodnie z § 46 federalnej ustawy o wodzie (WHG). Jeśli jednak wiercenie studni spowoduje obniżenie poziomu wód gruntowych lub zmniejszenie ilości wody i wydajności pompowania studni sąsiada, może to prowadzić do sporu sąsiedzkiego. Aby uniknąć kłopotów, Verband Wohneigentum NRW e.V. zaleca skonsultowanie się z bezpośrednimi sąsiadami przed wykonaniem odwiertu.

Wymagana Głębokość Odwiertów

Głębokość Studni Wodnych

Wymagana głębokość odwiertu studni zależy od głębokości zwierciadła wód gruntowych, ponieważ w celu zaopatrzenia w wodę należy wiercić do warstw wodonośnych. W przypadku studni prywatnych, często wystarczające może być wykonanie odwiertu na głębokość od 6 do 10 metrów. Jednak w zależności od głębokości wód gruntowych w ogrodzie, wymagana głębokość odwiertu może być znacznie większa: od głębokości około 8 metrów studnia jest określana jako studnia głębinowa.

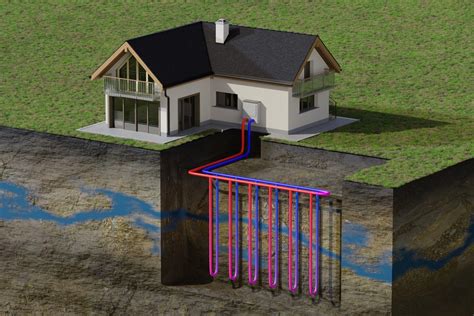

Głębokość Odwiertów Geotermalnych

Aby wykorzystać energię geotermalną, zwykle konieczne jest wykonanie znacznie głębszego odwiertu. Dokładna głębokość odwiertu geotermalnego zależy od obciążenia cieplnego budynku i rodzaju gruntu. Bardziej miękki grunt może być wiercony głębiej niż warstwy skalne. Zamiast jednego bardzo głębokiego odwiertu geotermalnego, można również zdecydować się na dwa mniej głębokie. Z reguły głębokość odwiertu geotermalnego wynosi około 70 metrów. W wyjątkowych przypadkach wymagana jest głębokość odwiertu przekraczająca 100 metrów. W takim przypadku wymagane jest jednak dodatkowe zezwolenie urzędu górniczego. Za pomocą wiertnicy B 75 można osiągnąć głębokość do 125 metrów, co pozwala na realizację zaawansowanych projektów geotermalnych.
