Budowa i zastosowanie wiertnicy własnej konstrukcji

W dzisiejszym świecie zaawansowanych technologii budowlanych, wiertnice odgrywają kluczową rolę. Charakteryzują się one nie tylko wszechstronnością, ale przede wszystkim precyzją, którą oferują. Posiadanie niezawodnego sprzętu, zdolnego sprostać nawet najbardziej wymagającym warunkom pracy, jest niezwykle ważne. Dlatego też, urządzenia te, łączące trwałość, wygodę użytkowania i bezpieczeństwo, stanowią odpowiedź na potrzeby zarówno profesjonalistów, jak i pasjonatów majsterkowania.

Podstawowe informacje o wiertłach i ich rozmiarach

Określanie rozmiaru wiertła

Rozmiar wiertła jest podstawowym parametrem, który bezpośrednio wpływa na efektywność pracy oraz możliwość zastosowania urządzenia w konkretnym materiale. Zazwyczaj rozmiar wiertła podaje się w milimetrach, co precyzyjnie określa średnicę otworu, jaki można nim wykonać. W wiertnicach przeznaczonych do betonu, można znaleźć wiertła umożliwiające wykonywanie otworów o średnicy już od 22 mm, co jest idealnym rozwiązaniem do zadań instalacyjnych czy montażowych.

Należy pamiętać, że im większy rozmiar wiertła, tym mocniejszy musi być silnik i bardziej stabilna cała konstrukcja urządzenia.

Rozmiary wierteł a ich zastosowanie

Rozmiary wierteł determinują nie tylko średnicę wierconego otworu, ale także głębokość pracy oraz rodzaj materiału, z którym można się zmierzyć. W przypadku wiertnic do betonu, znaczenie ma nie tylko twardość podłoża, ale również jego struktura. Zupełnie inaczej wierci się w litej płycie żelbetowej, niż w murze warstwowym. W związku z tym, dostępny jest szeroki wybór rozmiarów wierteł i wiertnic, które można precyzyjnie dopasować do konkretnego zadania. W ofercie znajdują się również akcesoria wspierające, takie jak przedłużki czy zestawy kotwiące, które umożliwiają dokładne wiercenie nawet w trudno dostępnych miejscach.

Nie istnieje jedno uniwersalne rozmiar wiertła, które sprawdzi się w każdej sytuacji.

Budowa wiertnicy

Budowa wiertnicy jest kluczowym czynnikiem decydującym o jej funkcjonalności i trwałości. W profesjonalnych urządzeniach stosuje się wytrzymałe komponenty, które nie zawodzą nawet przy intensywnej eksploatacji. Niezależnie od tego, czy mówimy o modelach ręcznych, czy montowanych na statywach, każda wiertnica składa się z kilku kluczowych elementów:

• Silnik o dużej mocy
• System chłodzenia
• Przekładnia
• Obudowa zaprojektowana z myślą o komforcie użytkowania

Parametry techniczne maszyn

Parametry techniczne maszyn, takie jak moc silnika, prędkość obrotowa, moment obrotowy czy zakres średnic wiercenia, mają ogromne znaczenie nie tylko dla wydajności pracy, ale przede wszystkim dla jej bezpieczeństwa. Wszystkie te wartości wpływają na to, jakie zadania można zrealizować za pomocą danego urządzenia.

Rodzaje wiertnic i ich zastosowanie

Wiertnice to urządzenia przeznaczone do profesjonalnego wykonywania otworów, znajdujące szerokie zastosowanie w branży budowlanej, remontowej, a także drogownictwie. Wiercenie otworów przy pomocy wiertnicy jest znacznie szybsze i dokładniejsze niż z użyciem ręcznych wiertarek z przystawkami i koronkami, co jest zasługą specjalnej konstrukcji wiertnicy wyposażonej w prowadnicę. Dzięki niej czynność wiercenia otworów odbywa się idealnie prostopadle lub pod określonym kątem do podłoża.

Klasyfikacja wiertnic

Wiertnice najczęściej są urządzeniami zasilanymi elektrycznie, jednak istnieją również wiertnice pneumatyczne, stosowane zazwyczaj w przemyśle. Na rynku dostępne są modele wyposażone w statyw ułatwiający pracę, a także wiertnice ręczne, przeznaczone do trzymania w ręku. Wiertnice na statywie zapewniają wygodę pod kątem stabilnego ustawienia i wykonywania otworów w idealnie zaplanowanej płaszczyźnie.

Podstawowy podział wiertnic dokonuje się na podstawie maksymalnej średnicy otworu, który mogą wykonać:

• Wiertnice do 150 mm - umożliwiają wiercenie małych otworów bez użycia statywu.
• Wiertnice do 350 mm - najczęściej wyposażone w statyw, używane do prac w twardych materiałach i wielu pracach budowlanych.
• Wiertnice do 400 mm - charakteryzują się solidną konstrukcją i dużą mocą, pozwalającą na wykonywanie otworów o różnych średnicach w każdym materiale.

Kompletny zestaw wiertnic może obejmować duży zestaw koronek o różnych średnicach, które pozwalają na przeprowadzenie niezbędnych przewodów bez konieczności ręcznego kucia muru.

Na jakie parametry zwrócić uwagę przy zakupie wiertnicy?

Przy zakupie wiertnicy, niezależnie od tego, czy do firmy, czy do domowego warsztatu, warto zwrócić uwagę na następujące parametry:

• Czy jest to wiertnica ręczna czy wiertnica na statywie?
• Jaką maksymalną średnicę otworów można wykonać konkretną wiertnicą?
• Czy moc silnika wiertnicy pozwala na wiercenie w twardym betonie?
• Jakie dodatkowe akcesoria można zainstalować w wiertnicy?

Budowa wiertnicy własnej konstrukcji do minikoparki

Z pozoru budowa wiertnicy do minikoparki może wydawać się prostym zadaniem, jednak w praktyce pojawia się wiele pytań dotyczących jej funkcjonalności, kosztów i opłacalności. Projekt ten nie zaczyna się od spawarki, lecz od dokładnego sprawdzenia parametrów maszyny, takich jak przepływ oleju, ciśnienie w układzie i realny moment obrotowy.

Kluczowe elementy konstrukcyjne

Minikoparki o masie 1,5-3 tony zazwyczaj oferują przepływ oleju 25-50 l/min i ciśnienie około 240 bar. Te parametry, przy odpowiednim doborze silnika hydraulicznego (najczęściej jednostki 400-500 cm³/obr.), pozwalają uzyskać sensowny moment obrotowy bez konieczności stosowania przekładni. Kluczowe jest zastosowanie silników hydraulicznych renomowanych producentów, aby uniknąć szybkiego zużycia.

Drugim istotnym elementem jest rama i mocowanie pod ramię koparki, które muszą być wykonane precyzyjnie pod konkretny model maszyny. Gotowe adaptery rzadko pasują idealnie, dlatego często konieczne jest spawanie konstrukcji na wymiar. Do budowy należy użyć mocnej stali i unikać prowizorycznych rozwiązań, ponieważ skręcanie, bicie i przenoszenie drgań szybko stają się problemem w twardszym gruncie.

Dodatkowo potrzebny jest trzon napędowy o średnicy około 50 mm oraz łożyska oporowe, które przejmują obciążenia osiowe. Na końcu instaluje się wiertło, zazwyczaj o średnicy 100-450 mm, dobierane pod konkretne zastosowanie.

Koszty i opłacalność budowy DIY

Samodzielna budowa wiertnicy (DIY) może wydawać się atrakcyjna ze względu na potencjalne oszczędności. Jednak realne koszty mogą być znaczące:

• Silnik hydrauliczny: 1000-3000 zł
• Rama i mocowanie: 800-2000 zł (plus koszty spawania, jeśli nie wykonuje się go samodzielnie: 500-1000 zł)
• Wiertło i trzon: 500-2000 zł
• Hydraulika (węże, szybkozłącza, zawory, łożyska): 300-1000 zł

Całkowity koszt budowy DIY często mieści się w przedziale 3500-8000 zł, nie licząc własnego czasu. Czas pracy przy dopasowaniu, poprawkach i testach może wynieść 20-40 godzin. Wiertnica DIY opłaca się głównie wtedy, gdy traktuje się to jako projekt hobbystyczny, a nie narzędzie do codziennej pracy. W przypadku regularnego użytkowania, koszt jednej godziny pracy gotowej wiertnicy, uwzględniając zużycie i serwis, może okazać się niższy.

Wiertnica DIY vs. gotowa

Nowe wiertnice hydrauliczne do minikoparek 1-4 t są dostępne w cenach 3300-7800 zł, często już z wiertłem. Modele oferujące 2000-3000 Nm momentu obrotowego radzą sobie z otworami 100-600 mm. Ich największą przewagą jest przewidywalność - po podłączeniu do maszyny są gotowe do pracy, a dodatkowo objęte są gwarancją (nierzadko 5 lat na przekładnię).

Na rynku wtórnym można znaleźć używane egzemplarze już od 1600 zł. Własna konstrukcja zaczyna przegrywać w momencie, gdy sprzęt ma na siebie zarabiać. Przy regularnej pracy 50-100 godzin wystarcza, by gotowa wiertnica zwróciła się w porównaniu do wynajmu (100-150 zł za godzinę). Awaria wiertnicy hydraulicznej w trakcie zlecenia oznacza przestój i dodatkowe koszty.

Dla kogo samodzielne robienie wiertnicy ma sens?

DIY w przypadku wiertnicy jest opłacalny, jeśli wiercisz okazjonalnie (kilkanaście-kilkadziesiąt otworów rocznie), masz zaplecze warsztatowe i traktujesz projekt jako sposób na ograniczenie kosztów. Akceptujesz brak gwarancji, liczysz się z poprawkami i wiesz, że w trudnym gruncie musisz działać ostrożniej. Dla rolników, ogrodników czy właścicieli jednej minikoparki to często wystarczające rozwiązanie, pod warunkiem świadomego podejścia.

Kiedy wybrać gotowy osprzęt?

Jeśli sprzęt ma pracować regularnie, w różnych warunkach i bez niespodzianek, zakup gotowej wiertnicy hydraulicznej jest bezpieczniejszy. Zyskujesz czas, niezawodność i przewidywalne koszty. W przypadku leasingu rzędu 500-1000 zł miesięcznie inwestycja szybko się zwraca. Gotowy osprzęt jest dla tych, którzy traktują minikoparkę jako narzędzie pracy, a nie pole do eksperymentów.

Inne typy wiertnic i ich zastosowania

Wiertnice spalinowe

Wiertnice spalinowe są urządzeniami niezwykle mocnymi i trwałymi, choć zazwyczaj dość ciężkimi. Umożliwiają wykonywanie otworów w glebie o dowolnej strukturze. Dzięki możliwości wymiany wierteł i dużej mocy, są najczęściej wykorzystywane przez profesjonalistów, zwłaszcza do wymagających zadań, takich jak leśne i sadownicze nasadzenia.

Wiertnice elektryczne

Wiertnice elektryczne, ze względu na potrzebę dostępu do sieci elektrycznej, mogą być mniej praktyczne w terenie. Konieczność użycia długiego przedłużacza ogranicza ich zasięg. Zazwyczaj są słabsze od wiertnic spalinowych (moc poniżej 2kW), ale mogą wystarczyć do prac przydomowych lub ogrodowych. Ich niska mobilność i uniwersalność znacząco zmniejszają użyteczność.

Wiertnice ręczne

Wiertnice ręczne to proste świdry zamocowane na długim, wytrzymałym pręcie z uchwytem. Są najlepszym wyborem, gdy gleba jest mało zbita i gliniasta. Ze względu na duży wysiłek przy ich używaniu, najlepiej nadają się do wykonania do kilkunastu otworów. Są mało uniwersalne, ale przydatne w ogrodzie i zajmują niewiele miejsca.

Wiertnice ciągnikowe

Wiertnice ciągnikowe to profesjonalny sprzęt o bardzo dużej mocy i wysokiej cenie, stosowany w rolnictwie i budownictwie do wykonywania głębokich odwiertów.

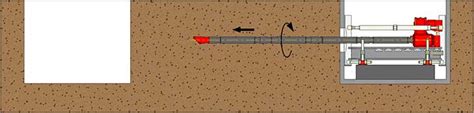

Budowa wiertnicy do poziomego wiercenia (przewierty)

Niektórzy użytkownicy planują budowę wiertnicy do poziomego wiercenia otworów w ziemi, w celu prowadzenia rur PE. Problemy, jakie mogą napotkać, to obecność kamieni w ziemi, które mogą wpływać na kierunek przewiertu. Do wykonania takiego zadania potrzebny jest mocny silnik oraz odpowiednia głowica wiercąca. Rozważane są różne rozwiązania, w tym maszyny typu "kret" lub wynajem profesjonalnych firm.

Alternatywne metody

W niektórych przypadkach, wykopywanie rowu na głębokość 60-80 cm może być tańszą i prostszą alternatywą dla przewiertów. W przypadku potrzeby przedostania się pod drogą, należy pamiętać o uzyskaniu odpowiednich zezwoleń i zejściu poniżej jej nawierzchni.

Wiertnica spalinowa do betonu

Wiertnica spalinowa do betonu, oferowana przez firmy takie jak Viateco, to innowacyjne urządzenie dedykowane do wycinania próbek z nawierzchni betonowych i bitumicznych. Znajduje zastosowanie w badaniach drogowych, budownictwie i pracach laboratoryjnych. Charakteryzuje się solidną konstrukcją, hydraulicznym napędem, wysoką mocą i niezawodnością.

Modele w formie przyczepy są mobilne i łatwe w transporcie, co zwiększa efektywność pracy. Hydrauliczny napęd zapewnia dużą moc, umożliwiając sprawne wykonywanie odwiertów nawet w najtwardszych materiałach.

Wiertnice rdzeniowe

Wiertnice rdzeniowe należą do najpopularniejszego typu urządzeń wykonujących odwierty badawcze lub budowlane. Często wykorzystuje się je przy montażu rur hydraulicznych, kanałów wentylacyjnych i kanalizacyjnych, a także do wykonywania otworów pod znaki drogowe, słupy oświetleniowe czy elementy monitoringu. Działają bez drgań i wibracji, a otwory cylindryczne wykonywane są przez wiertła diamentowe.

Popularnym modelem jest wiertnica elektryczna z przyczepą, która gwarantuje stabilność na podłożu i może być sterowana zdalnie. Wyposażona w akumulatory, może pracować nieprzerwanie nawet przez 6 godzin. Posiada zbiornik na wodę (do 230 litrów) i często oświetlenie robocze oraz ostrzegawcze.

Zalety wiertnicy elektrycznej

• Stała regulacja prędkości posuwu zapewnia precyzję i powtarzalność odwiertów.
• Własny zbiornik na wodę ułatwia chłodzenie narzędzia.
• Oświetlenie LED umożliwia pracę w warunkach ograniczonej widoczności.
• Wskaźnik naładowania informuje o potrzebie ponownego podłączenia do zasilania.
• Konstrukcja wiertła z łopatkami usuwającymi materiał i kanałami odwadniającymi zapobiega awarii.
• Nie wpływa negatywnie na środowisko i otoczenie, nie wywołuje zakłóceń.
• Wysoka jakość urządzenia pozwala na pracę na twardych nawierzchniach.

Wiertnice elektryczne sprawdzają się przy budowie dróg, pracach geologicznych, instalacji pomp ciepła, a także przy wykonywaniu odwiertów pod studnie czy drenaż. W górnictwie stosowane są w pracach badawczych i ratowniczych.

Samodzielna budowa wiertnicy do ziemi

Samodzielna budowa wiertnicy do ziemi umożliwia własnoręczne wykonywanie otworów pod studnie, pale fundamentowe czy instalacje podziemne. Skonstruowanie takiego urządzenia wymaga starannego zaplanowania, właściwego doboru materiałów oraz znajomości podstaw mechaniki. Pozwala to znacząco ograniczyć wydatki związane z realizacją prac budowlanych i instalacyjnych.

Etapy budowy i dobór komponentów

Pierwszym etapem jest określenie zastosowania i maksymalnej głębokości pracy. Moc napędu, stabilność podstawy oraz wytrzymałość elementów konstrukcyjnych należy dostosować do przewidywanych zadań. Istotna jest także analiza rodzaju gruntu.

Podstawowa wiertnica składa się z:

• Ramy nośnej: Wykonana z profili stalowych o odpowiedniej grubości, zapewnia sztywność konstrukcji.
• Układu napędowego: Silnik elektryczny (3-15 kW) lub spalinowy, z przekładnią redukcyjną.
• Systemu podnoszenia: Wyciągarka, liny stalowe i bloczki.
• Prowadnic dla przewodu wiertniczego: Rury stalowe zapewniające swobodny ruch przewodu.
• Mechanizmu stabilizującego.

Rama powinna być wykonana z profili stalowych (np. 80x80x4 mm dla lekkich wiertnic). Połączenia powinny być spawane, a elementy narażone na obciążenia dodatkowo wzmocnione. Silnik elektryczny powinien umożliwiać regulację prędkości obrotowej, a przekładnia (ślimakowa lub planetarna) zapewniać wysoki moment obrotowy. Narzędzia wiertnicze obejmują różne rodzaje świdrów (spiralny, łyżkowy, koronowy) dostosowanych do typu gruntu.

Montaż i testowanie

Montaż rozpoczyna się od przygotowania fundamentu lub podstawy mobilnej. Fundament musi być wypoziomowany z dokładnością do 2 mm na metrze. Spawanie ramy wymaga doświadczenia i odpowiednich narzędzi. Instalacja napędu obejmuje montaż silnika, precyzyjne wycentrowanie przekładni i smarowanie łożysk. System podnoszenia wymaga starannego montażu bloczków i prowadzenia lin stalowych.

Testowanie urządzenia odbywa się etapami - najpierw bez obciążenia, następnie próbne wiercenie, stopniowo zwiększając głębokość. Należy obserwować pracę systemów, zwracając uwagę na drgania, poziom hałasu i nagrzewanie elementów napędowych.

Bezpieczeństwo i konserwacja

Bezpieczna praca wymaga zastosowania osłon na wszystkie ruchome części, wyłącznika awaryjnego oraz wyposażenia operatora w środki ochrony indywidualnej. Obszar wokół maszyny powinien być oznakowany i zabezpieczony. Konserwacja obejmuje systematyczne przeglądy, wymianę oleju, kontrolę lin stalowych i stanu narzędzi wiertniczych.

Koszt budowy własnej wiertnicy jest zazwyczaj niższy niż zakup gotowego urządzenia o podobnych możliwościach. Czas realizacji projektu wynosi od kilku tygodni do kilku miesięcy.
