Projektowanie i budowa własnej wiertnicy do poziomego wiercenia otworów w ziemi stanowi fascynujące wyzwanie techniczne, które może przynieść znaczące oszczędności i satysfakcję z samodzielnie wykonanej pracy. Głównym celem takich konstrukcji jest umożliwienie prowadzenia instalacji podziemnych, takich jak rury PE, bez konieczności naruszania powierzchni terenu, co jest szczególnie istotne w przypadku terenów zielonych, takich jak trawniki.
Koncepcja budowy wiertnicy poziomej
Jedna z zaproponowanych koncepcji zakłada budowę wiertnicy modułowej, składającej się z odcinków rur o długości 1 metra, do których przyspawany jest ślimak. Całość jest napędzana przez silnik zamontowany na ramie z wózkiem, który przesuwa się wzdłuż linii wiercenia. Po wykonaniu jednego metra wiercenia, silnik jest odłączany, cofany, a następnie dołączany do kolejnego metra rury. Proces ten jest powtarzany do momentu osiągnięcia zamierzonej długości przewiertu, np. 30 metrów.
Po zakończeniu wiercenia, głowica wiertnicza jest demontowana, a na jej miejsce podłączany jest element umożliwiający wciągnięcie rury PE. Proces ten polega na tym, że po stronie silnika wyciągane są kolejne przedłużki, co jednocześnie wciąga rurę PE po drugiej stronie przewiertu.
Wyzwania i rozważania techniczne
Budowa tego typu urządzenia wiąże się z szeregiem pytań technicznych, które należy rozważyć:
1. Głowica wiercąca
Kluczowym elementem jest konstrukcja głowicy wiercącej. Jej zadaniem jest efektywne skrawanie gruntu. W zależności od rodzaju podłoża, może to być:
- Głowica skrawająca: Bardziej zaawansowane rozwiązanie, które lepiej radzi sobie z różnymi rodzajami gruntu, w tym z kamieniami.

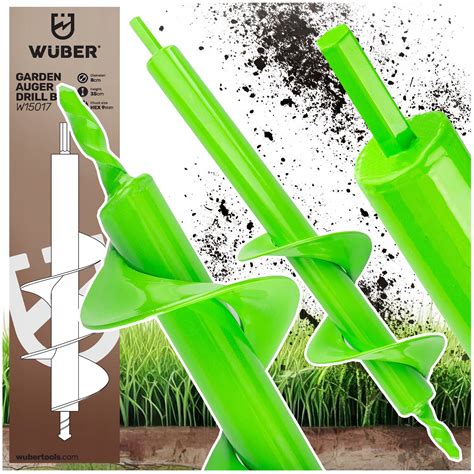

- Świder spiralny: Prostsze rozwiązanie, które może być skuteczne w miękkich i średnio twardych gruntach.
- Świder czerpakowy (łyżkowy): Efektywny w sypkich gruntach.
- Wiertło koronowe: Stosowane do wstępnego nawiercania otworów, np. w ścianach studni, przed rozpoczęciem właściwego wiercenia.
2. Moc silnika i przekładnia
Moc silnika jest bezpośrednio związana z rodzajem gruntu i długością przewiertu. W przypadku trudnych warunków gruntowych, obfitości kamieni czy potrzeby wiercenia na znaczne odległości, wymagany jest silnik o dużej mocy. Przykładowo, dla odcinka 30 metrów, potrzebny będzie silnik o znaczącej mocy, której dokładne parametry zależą od konstrukcji głowicy i oporów wiercenia.
Przekładnia jest niezbędna do dostosowania obrotów silnika do optymalnych obrotów głowicy wiercącej. Dobór odpowiedniej przekładni zależy od mocy silnika, pożądanych obrotów głowicy oraz wymaganego momentu obrotowego. Wiele konstrukcji wykorzystuje motoreduktory, które łączą silnik z przekładnią w jednej obudowie, co upraszcza konstrukcję.
3. Obroty głowicy wiercącej
Optymalne obroty głowicy wiercącej zależą od jej typu oraz rodzaju wierconego gruntu. Zbyt niskie obroty mogą spowolnić proces wiercenia, podczas gdy zbyt wysokie mogą prowadzić do przegrzewania się wiertła lub nieefektywnego usuwania urobku. Przykładowo, dla głowicy skrawającej w twardszym gruncie, niższe obroty z większym momentem obrotowym mogą być bardziej efektywne.
4. Warunki gruntowe i dokładność
Jak wskazują doświadczeni użytkownicy, ziemia często zawiera kamienie, korzenie i inne przeszkody, które mogą znacząco wpłynąć na proces wiercenia. Kamienie mogą powodować zmianę kierunku przewiertu, co jest poważnym problemem przy precyzyjnym prowadzeniu instalacji. Utrzymanie poziomu lub minimalnego spadku rury podczas wiercenia jest kluczowe dla prawidłowego funkcjonowania instalacji, zwłaszcza w przypadku rur wodociągowych.
Dla niektórych zastosowań, takich jak prowadzenie kabli pod CCTV czy sieci komputerowej, duża dokładność nie jest priorytetem. Głównym celem jest uniknięcie naruszenia powierzchni terenu. W takich przypadkach, dopuszczalne są pewne odchylenia od idealnej linii prostej.
Alternatywne metody i rozwiązania
W dyskusjach na temat budowy własnej wiertnicy pojawiają się również alternatywne rozwiązania, które mogą być prostsze lub tańsze w zależności od potrzeb:
1. Wykop tradycyjny
W przypadku, gdy dokładność nie jest krytyczna, a budżet ograniczony, wykopanie rowu na głębokość 60-80 cm może być najprostszym rozwiązaniem. Po ułożeniu rury PE i zasypaniu jej warstwą ziemi, zaleca się położenie specjalnej folii ostrzegawczej z aluminiowym paskiem, która informuje o przebiegu instalacji podziemnej.
2. Usługi profesjonalne (przeciski, kret)
Na rynku dostępne są firmy specjalizujące się w wykonywaniu poziomych przewiertów sterowanych za pomocą specjalistycznych maszyn, potocznie nazywanych "kretami". Choć koszt takiej usługi może być wyższy niż samodzielna budowa, zapewnia ona profesjonalne wykonanie i wysoką dokładność. Warto rozważyć wynajęcie takiej ekipy, zwłaszcza przy większych projektach lub gdy wymagana jest wysoka precyzja.
Wizualizacja przewiertu sterowanego - ABDRILL sp. z o.o.
3. Metoda udarowa lub hydrauliczna
Niektórzy użytkownicy sugerują zastosowanie metod udarowych lub hydraulicznych do przepychania rur przez grunt. W przypadku niewielkich odległości, np. 4-5 metrów pod ulicą, można rozważyć użycie siłownika hydraulicznego do wciskania rury z zamontowaną szpicą.
Budowa studni głębinowych - powiązane technologie

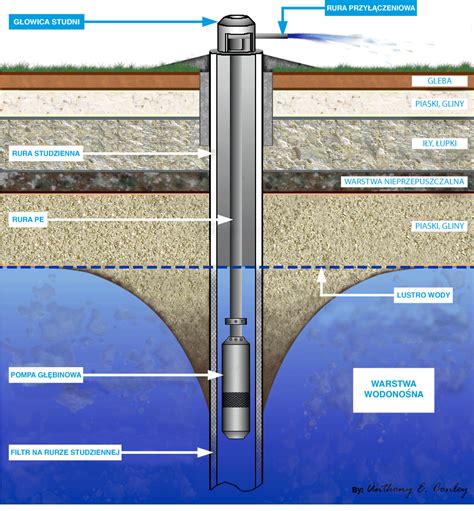

Technologie związane z wierceniem otworów w ziemi są również kluczowe przy budowie studni głębinowych. Proces ten wymaga użycia specjalistycznych wiertnic, które penetrują różne warstwy gruntu.
1. Zasada działania wiertnic do studni
Wiertnice do studni wodnych działają na zasadzie obracania rury wiertniczej i wiertła, które wnikają w grunt. Proces ten obejmuje:
- Wiercenie: Silnik napędza obrotowy ruch rury wiertniczej, a wiertło skrawa grunt.
- Podnoszenie rury wiertniczej: Po osiągnięciu odpowiedniej głębokości, rura jest podnoszona, aby usunąć wiertło.
- Odprowadzanie zwiercin: Urobek jest usuwany z otworu za pomocą urządzeń takich jak pompy płuczkowe lub systemy hydrauliczne.
2. Metody wiercenia studni
- Metoda płuczkowa: Polega na jednoczesnym wierceniu i usuwaniu urobku za pomocą płuczki wiertniczej (wody lub specjalnego płynu wtłaczanego pod ciśnieniem). Metoda ta zapewnia precyzję i stabilność otworu, a płyn chłodzi wiertło i zapobiega osunięciom gruntu. Jest szczególnie efektywna w łatwych do obróbki gruntach.
- Metoda udarowo-obrotowa: Lepiej sprawdza się w twardszych, zbitych podłożach, gdzie wykorzystuje się dynamiczne uderzenia do rozbijania skał.
- Wiertnice ręczne: Prostsze narzędzia, które umożliwiają wiercenie otworów bez użycia ciężkich maszyn. Najczęściej wykorzystują zasadę ślimakowego przewiercania się przez grunt.
3. Koszty i pozwolenia
Budowa studni głębinowej to inwestycja, której koszt zależy od głębokości odwiertu, rodzaju gruntu oraz zastosowanych materiałów. Cena za metr odwiertu może wynosić od 150 do 300 zł (stan na 2023 rok). Należy również pamiętać o konieczności zgłoszenia zamiaru budowy w starostwie powiatowym, a w niektórych przypadkach może być wymagane pozwolenie wodnoprawne.
Podsumowanie
Budowa własnej wiertnicy do poziomego wiercenia w ziemi jest ambitnym projektem, który wymaga przemyślanego podejścia do konstrukcji, doboru komponentów oraz uwzględnienia warunków gruntowych. Chociaż istnieją alternatywne, często prostsze metody realizacji podziemnych instalacji, samodzielne wykonanie wiertnicy może dostarczyć cennych doświadczeń i umożliwić przyszłe projekty. Technologie wierceń stosowane przy budowie studni głębinowych pokazują rozwój i możliwości w dziedzinie precyzyjnego penetrowania warstw ziemi.
