Wiertnica pozioma sterowana WPS-40 to specjalistyczne urządzenie przeznaczone do wykonywania precyzyjnych przewiertów. Jest ona wykorzystywana głównie do budowy infrastruktury pod drogami, nasypami kolejowymi oraz innymi konstrukcjami, gdzie konieczne jest zachowanie ściśle określonego kierunku wiercenia.
Zastosowanie i Funkcjonalność
Wiertnica WPS-40 służy do realizacji przewiertów z możliwością precyzyjnego sterowania. Ta funkcja jest kluczowa dla utrzymania założonego kierunku wykonywanego otworu, co jest niezwykle ważne w inżynierii podziemnej. Urządzenie jest przeznaczone do wykonywania rurociągów w szerokim zakresie średnic, od 160 mm do 406 mm.
Technologia ta znajduje zastosowanie przede wszystkim w przewiertach prostoliniowych poziomych, zwłaszcza tych z niewielkimi spadkami. Jest to idealne rozwiązanie do budowy rurociągów kanalizacyjnych, gdzie precyzja i zachowanie spadków mają kluczowe znaczenie dla prawidłowego funkcjonowania systemu.
Elementy Robocze i Wyposażenie
Efektywność i możliwości wiertnicy WPS-40 wynikają z jej konstrukcji i stosowanego wyposażenia. Do podstawowych elementów roboczych należą:
- Żerdź pilotażowa ø88, L=1m - służy do rozpoczęcia przewiertu i precyzyjnego wyznaczania trasy.
- Ślimak ø170 do rury ø219, l=1m - element roboczy odpowiedzialny za usuwanie urobku i poszerzanie otworu pod rurę o średnicy 219 mm.
- Rura osłonowa ø219, l=1m - jednokierunkowa - wykorzystywana do stabilizacji otworu i ochrony instalowanego rurociągu.

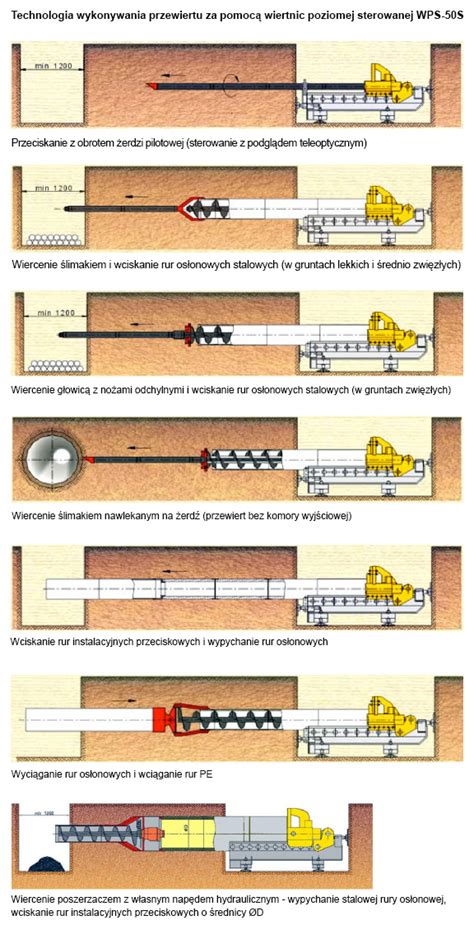

Wiercenie/wiercenie poziome kierunkowe (HDD): Jak steruje się wiertłem
Minimalna Głębokość Wykopu
Choć w dostarczonych informacjach nie ma bezpośredniej wzmianki o minimalnej głębokości wykopu startowego dla wiertnicy WPS-40, można wywnioskować, że ze względu na jej przeznaczenie do przewiertów sterowanych, wymagany jest odpowiedni wykop startowy i odbiorczy. Głębokość tych wykopów jest zazwyczaj uwarunkowana kilkoma czynnikami:
- Średnica instalowanego rurociągu - większe rury wymagają głębszych wykopów dla prawidłowego manewrowania.
- Minimalne przykrycie rurociągu - normy techniczne określają minimalną głębokość, na jakiej powinien być ułożony rurociąg, aby był chroniony przed uszkodzeniami zewnętrznymi i wpływem mrozu.
- Wymiary samej wiertnicy - urządzenie musi mieć wystarczająco miejsca w wykopie, aby mogło zostać prawidłowo ustawione i obsługiwane.
- Warunki gruntowe - w zależności od rodzaju gruntu, konieczne może być wykonanie głębszego wykopu, aby zapewnić stabilne warunki pracy.
Zazwyczaj dla tego typu wiertnic, minimalna głębokość wykopu startowego i odbiorczego jest projektowana indywidualnie dla każdego zadania, biorąc pod uwagę specyfikę terenu oraz parametry instalowanego rurociągu. Zapewnienie odpowiedniej głębokości wykopu jest kluczowe dla bezpiecznej i efektywnej pracy wiertnicy oraz dla precyzyjnego prowadzenia przewiertu.
